Next e.elcb.stand Series User's Manual And Manual Operation

RO
Disjunctoare cu protecție diferențială e.elcb.stand
Instrucțiuni de exploatare
1. Destinația
Disjunctoare diferențiale seriei e.elcb.stand (în continuare – articol) sunt preconizate atât pentru protecția indivizilor de la contact direct
sau indirect cu elementele conductoare deschise a instalațiilor electrice, conectate cu dispozitivele corespunzătoare de împământare
a clădirilor, cât și pentru protecția cablului electric și firelor rețelelor electrice de tensiune joasă și a echipamentelor electrice, de la supra-
curenți și de la curenți de scurtcircuit, cât și comutări operative nefrecvente (până la 30 ori în 24 h).
Articolul corespunde la standartele IEC/EN 61009-1.
2. Parametrii tehnici
Denumirea parametrului
Tensiunea nominală de lucru, Ue, V
Frecvenţa nominală, Hz
Curentul nominal In, А
Curentul diferenţial de deconectare nominal, IΔn, mA
Caracteristica de funcționare la curent diferențial
Tipul
Сapacitate de rupere nominală Inc, А
Capacitatea diferenţială nominală de oprire/pornire, Im, A
Numărul de poli
Caracteristicile de declanșare
Tensiunea de izolare Ui, V
Tensiunea de impuls suportabilă nominală(1,2/50) Uimp, kV
Testul dielectric cu tensiunea de frecvență industrială, kV (în decurs de 1 min.)
Durabilitate electrică, cicluri P/O, nu mai puțin de
Rezistența mecanică, cicluri P/O, nu mai puțin
Secțiunea maximă a firului de conectare, mm
2
Forța de strângere a contactelor, Nm
Gradul de protecție din partea contactelor
Gradul de protecție a corpului
Masa unui pol, g, nu mai mult de
Intervalul temperaturilor de lucru, °С
Altitudine, m, nu mai mult de
Umiditate relativă admisibilă la 25 °C (fără condensare), nu mai mult de
Gradul de poluare
Poziția de lucru în spațiu
Montare
Articolul trebuie să fie exploatat în următoarele condiții ale mediului înconjurător:
• neexploziv;
• care nu conține gaze sau vapori agresivi, în concentrații care ar provoca coroziunea metalelor și a izolației;
• nesaturate cu praf și aburi conductoare de curent;
• lipsite de acțiunea directă a razelor ultraviolete.
Se permite transportarea cu orice tip de mijloace de transport acoperite, în ambalajul producătorului.
Dispozitivele se păstrează doar în ambalajul producătorului, în încăperi cu aerisire naturală și la o temperatură a mediului înconjurător
de la -45 °С până la +60 °С și cu o umiditate relativă de 80% la 25 °С.
Termenul de valabilitate al produselor în ambalajul producătorului este de 6 luni.

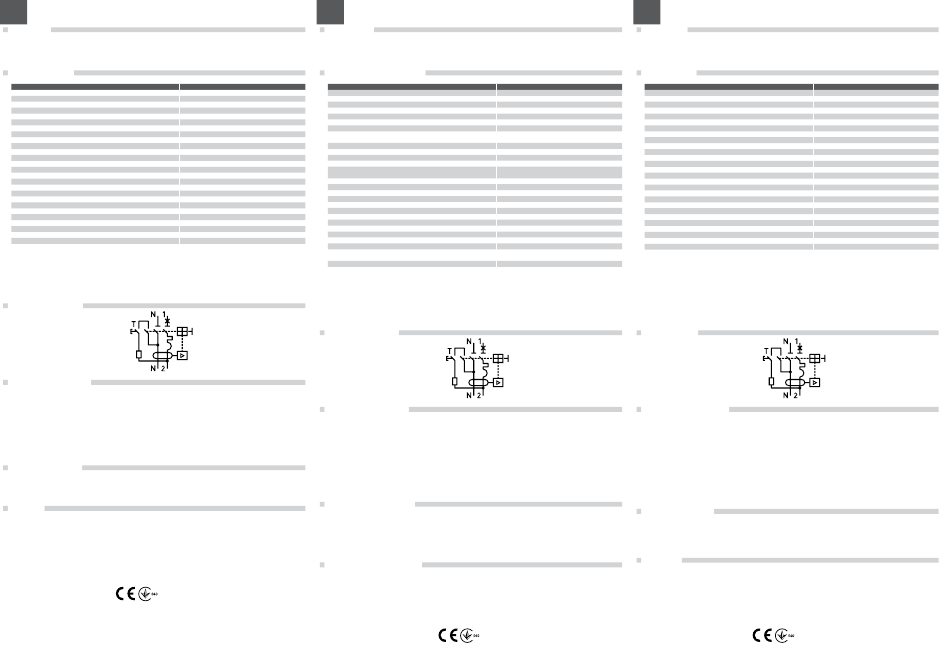

3. Schema de conectare
Des. 1
4. Montarea și exploatarea
Toate lucrările de montare și conectare se vor efectua după deconectarea energiei electrice!
Dispozitivul se instalează în panoul de distribuție pe o șină DIN standardă, cu lățimea de 35 mm cu ajutorul unor cleme, care au două poziții fixe.
La conectare e necesar de a respecta strict fazarea și de a conecta cablu de alimentare și de sarcină în conformitate cu marcajul pe corpul
aparatului: alimentarea pe bornele superioare (1 — faza, N — nul), sarcina pe bornele inferioare (2 — faza, N — nul).
Disjunctoarele diferențiale ai seriei e.elcb.stand funcțional depind de la tensiunea de alimentare, de aceasta, pentru asigurarea protecției depline,
este necesar până la acest dispozitiv de a instala un echipament electromecanic de deconectare sau/și un aparat de control a tensiunii.
Nu mai rar decât odată pe lună e necesar de a verifica lucrul normal al acestui articol, apăsând butonul «Т» pe panoul din față a produsului
cu maneta comprimată (poz. în sus), care trebuie să ducă la declanșarea disjunctorului.
Dacă la prezența tensiunii de alimentare, după apăsarea butonului «Т» disjunctorul nu declanșează stoparea, el nu poate fi utilizat mai departe.
Bornele de contact ale disjunctoarelor permit conectarea conductorilor de cupru sau aluminiu, cu o secțiune de cel mult 25 mm
conectării conductorilor multifilari, capătul acestora trebuie sertizat cu un papuc de cablu sau o mufă cu ajutorul unei scule speciale.
Dispozitivul nu necesită deservire specială în perioada exploatării. Clemele cu șurub ale disjunctoarelor trebuie strînse cu regularitate,
dar nu mai rar de o dată la 6 luni.
5. Cerințe de securitate
Montarea, reglarea și conectarea dispozitivului trebuie să fie realizate de electricieni calificați, care au luat cunoștință de prezentele
instrucțiuni de exploatare.
Montajul și conectarea dispozitivului trebuie executate după verificarea lipsei de tensiune în rețea.
Posibilitatea exploatării dispozitivului în alte condiții decît cele indicate în prezentele instrucțiuni trebuie coordonată cuproducătorul.
Nerespectarea cerințelor prezentelor instrucțiuni poate duce la o funcționare incorectă a dispozitivului, electrocutare, incendiu.
6. Garanții
Termenul mediu de funcționare este de 5 ani, cu condiția respectării de către consumatori a cerințelor de exploatare, transportare
și păstrare.
Termenul garantat de exploatare a dispozitivului este de 1 an din ziua vânzării, cu condiția respectării de către consumatori
a cerințelor de exploatare, transportare și păstrare.
Obligațiunile de garanție nu se extind asupra dispozitivelor care prezintă:
• defecțiuni mecanice;
• alte deteriorări care au apărut în urma transportării, păstrării, montării, conectării sau exploatării incorecte;
• semne că au fost deschise și/sau reparate de persoane neautorizate.
Pentru asistență tehnică, contactați: www.enext.com
Data fabricării: Adresa distribuitor:
SC ULTRA BRIGHT SRL
Data vânzării: Romania, Str. Moara Domneasca, Nr.4A,
Depozit A0, Afumati, Jud. Ilfov.
tel: +4 078 656 48 23
e-mail: carausu.stefan@ultraelectro.ro,
www.enextgroup.ro
Adresa furnizorului:
Сompania electrotehnică E.NEXT-Moldova
Republica Moldova, Chisinau, str. Ion Creangă, 62/4
tel.: +373 22 90 34 34
e-mail: info@enext.md, www.enext.md
RU
Выключатели дифференциального тока с защитой от сверхтоков e.elcb.stand
1. Назначение
Выключатели дифференциального тока с защитой от сверхтоков серии e.elcb.stand (в дальнейшем – изделие) предназначены для
защиты людей при прямом или косвенном контакте с открытыми проводящими частями электроустановок, соединенными с соот-
ветствующим заземляющим устройством электроустановок зданий, и для защиты кабелей и проводов низковольтных электрических
цепей от токов перегрузки и короткого замыкания в проводниках, а также нечастых оперативных коммутаций электрических сетей.
Изделие соответствует Техническим регламентам безопасности низковольтного электрического оборудования и электромагнитной
совместимости оборудования в части ДСТУ EN 60947-2:2015, ДСТУ EN 60898-1:2015.
2. Технические характеристики
Tab. 1
Valoarea
230 Номинальное рабочее напряжение, Ue, V
50 Номинальная частота, Гц
6, 10, 16, 20, 25, 32 Номинальный ток, In, А
30 Номинальный отключающий дифференциальный ток, IΔn, mA
AC Рабочая характеристика при дифференциальном токе
Electronic Тип
4500 Номинальная отключающая способность, Icn, А
500 Номинальная дифференциальная отключающая и включающая
1+N способность, Im, A
Количество полюсов
В, С
Времятоковая характеристика
400
4 Напряжение изоляции, Ui, V
2,5 Номинальное импульсное выдерживаемое напряжение (1.2/50), Uimp, кВ
4000 Диэлектрический тест напряжением промышленной частоты, кВ,
10000 (в течение 1 мин.)
25 Электрическая износостойкость, циклов В/О, не менее
3 Механическая износостойкость, циклов В/О, не менее
IP20 Максимальное сечение присоединяемого провода, мм
IP40 Усилие затяжки контактных зажимов, Нм
180 Степень защиты со стороны контактов
Степень защиты корпуса
-25...+40
Масса одного полюса, г, не более
2000
Диапазон рабочих температур, °С
80%
Группа условий эксплуатации в части воздействия механических факторов
2
Verticală, orizontală, cu abatere nu mai mult de 5° Высота над уровнем моря, м, не более
Pe șină DIN standardă, de 35 mm Допустимая относительная влажность при 25 °С (без конденсации), не более
Степень загрязнения среды
Рабочее положение в пространстве
Монтаж
Изделие должно эксплуатироваться при следующих условиях окружающей среды:
• невзрывоопасная;
• не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы, и изоляцию;
• не насыщенная токопроводящей пылью и парами;
• отсутствие непосредственного воздействия ультрафиолетового излучения.
Транспортирование изделий в части механических факторов по группам С и Ж ГОСТ 23216, климатических факторов по группе
4 ГОСТ 15150. Транспортирование допускается любым видом крытого транспорта в упаковке производителя.
Хранение изделий осуществляется только в упаковке производителя в помещениях с естественной вентиляцией при температуре
окружающей среды от -45 до +60 °С и относительной влажности 80% при 25 °С.
Срок хранения изделий у потребителя в упаковке производителя – 6 месяцев.
3. Схема подключения
4. Монтаж и эксплуатация
Все работы по монтажу и подключению проводить при отключенном питании!
Изделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35мм при помощи защелок, имеющих
два фиксированных положения.
При подключении необходимо строго соблюдать фазировку и подключать проводники питания и нагрузки в соответствии с мар-
кировкой на корпусе аппарата: питание на верхние клеммы (1 – фаза, N – нейтраль), нагрузка на нижние клеммы (2 – фаза,
2 . Înaintea
N – нейтраль).
Выключатели дифференциального тока с защитой от сверхтоков серии e.elcb.stand функционально зависят от напряжения питания,
поэтому, для обеспечения полноценной защиты, необходимо до изделия устанавливать электромеханическое устройство защитного
отключения и/или аппарата контроля напряжения. Не менее одного раза в месяц необходимо контролировать работоспособность
изделия путем нажатия кнопки «Т» на лицевой панели изделия при взведенной рукоятке, которое должно вызвать срабатывание
выключателя. Если при наличии напряжения питания после нажатия кнопки «Т» выключатель не сработает, он дальнейшей эксплуата-
ции не подлежит. Контактные зажимы выключателей позволяют присоединение медных или алюминиевых проводников сечением
не более 25 мм . Перед присоединением многожильных проводников, их необходимо оконцевать наконечником или гильзой при по-
2
мощи соответствующего инструмента. Изделия не требуют специального обслуживания в процессе эксплуатации. Регулярно, не менее
одного раза в 6 месяцев необходимо подтягивать винтовые зажимы выключателей.
5. Требования безопасности
Монтаж, настройка и подключение должны осуществляться только квалифицированным электротехническим персоналом, имеющим
группу допуска по электробезопасности не ниже III, ознакомленные с настоящей инструкцией по эксплуатации.
Монтаж и подключение изделия должны проводиться при снятом напряжении.
Возможность эксплуатации изделия в условиях, отличных от указанных в п.3 настоящей инструкции должна согласовываться
с производителем.
По способу защиты от поражения электрическим током изделие соответствует классу 0 по ГОСТ 12.2.007.0 и должно устанавливаться
в распределительные щиты, имеющие класс защиты не ниже I и степень защиты не ниже IP30.
Несоблюдение требований настоящей инструкции может привести к неправильному функционированию изделия, поражению элек-
трическим током, пожару.
6. Гарантийные обязательства
Средний срок службы – 5 лет при условии соблюдения потребителем требований эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации изделия – 1 год со дня продажи при условии соблюдения потребителем требований эксплуатации, транс-
портирования и хранения.
Гарантийные обязательства не распространяются на изделия:
• имеющие механические повреждения;
• иные повреждения, возникшие в результате неправильного транспортирования, хранения, монтажа и подключения, неправильной экс-
плуатации;
• имеющие следы самостоятельного, несанкционированного вскрытия и/или ремонта изделия.
По вопросам технической поддержки обращаться: www.enext.com
Дата изготовления:
Дата продажи:
Инструкция по эксплуатации
Наименование параметра Значение
230
50
6, 10, 16, 20, 25, 32
30
AC
Электронный
4500
500
1+N
В, С
400
4
2,5
4000
10000
2 25
3
IP20
IP40
180
-25...+40
М1
2000
80%
2
Вертикальное, горизонтальное,
с отклонением не более 5°
На DIN-рейке 35 мм
Рис.1
Адрес поставщика:
Электротехническая компания E.NEXT-Украина
08132, Украина, Киевская область,
г. Вишневое, ул. Киевская, 27-А, строение «В»
тел.: +38 044 500 9000
e-mail: info@enext.ua, www.enext.ua
EN
Residual-current circuit breaker with overcurrent protection e.elcb.stand series
User's guide and manual operation
1. Application
Residual-current circuit breaker with overcurrent protection e.elcb.stand series (hereinafter referred to as – the breaker) are designed
to protect people against direct or indirect contact with exposed conductive parts of electrical installations connected to the respective
electrical grounding devices buildings, and for protection against overload and short circuit in the circuit of 50 Hz, rated voltage 230 V, rated
current up to 32 A, it also can be used for non-frequent on-and-off switching operation under normal circumstance.
The breakers are meets requirements of IEC/EN 61009-1.
2. Technical data
Табл.1
Parameter name
Rated operating voltage, Ue, V
Rated frequency, Hz
Rated current, In, А
Rated residual operating current, IΔn, mA
Residual current working type
Residual current protection type
Rated breaking capacity, Icn А
Rated residual making and breaking capacity, Im, A
Isolation function
Poles
Tripping curve
Rated insulation voltage, Ui, V
Rated impulse withpro voltage (1.2/50), Uimp, kV
Dielectric test voltage at ind. frequency, kV
Electrical life, on/off cycles, not less
Mechanical life, on/off cycles, not less
Maximum connecting ability, mm 2
Tightening torque, Nm
Protection degree (terminals) асс. to IEC/EN 60529
Protection degree (housing) асс. to IEC/EN 60529
Weight, g.
Operating temperature (with average ≤35 °C)
Altitude, not above, m
Air humidity, not above
Pollution degree
Working position
Mounting
The product shall be operated under the following environmental conditions:
• non-explosive;
• does not contain corrosive gases and vapors in concentrations destroying metals and insulation;
• not rich conductive dust and vapors;
• lack of direct exposure to ultraviolet radiation;
• should not be significant shock or vibration.
Transport and storage are only permitted in the original packing.
The ambient storage temperature: -45...+60 °С and humidity not above 80% (at 25 °С without condensation).
The shelf life of the products in the manufacturer's packaging is 6 months.
3.Wiring diagram
Pic.1
4. Installation and operating
All work on the installation and connection should be carried out with the power off!
Before performing wiring work, turn off the upstream circuit breaker and ensure that no current is flowing through the breaker to be wired.
Failure to do so may expose you to shock hazard.
Strictly observe the wiring diagram of the breaker: the power supply conductors connect to the top terminals (1 – phase, N – neutral), the load
must be connected to the bottom terminals (2 – phase, N – neutral).
Residual-current circuit breakers with overcurrent protection e.elcb.stand series are voltage dependent devices, therefore, to ensure full
protection, it needs to install the upstream voltage independent residual-current circuit breaker and / or voltage control device. At least once a
month is necessary to control functionality of the breaker by pressing «T» on the front panel of the product. This must cause tripping of the breaker,
otherwise – if the breaker not switch-off or not reset after testing – the breaker is not subject to further exploitation. In this case, please get advice
from a registered electrician or refer to the contacts listed in this manual. When connecting any wire, tighten the terminal screw to the torque
specified in this manual. Failure to do so may cause a fire. Do not install the breaker in an abnormal environment. Protect the breaker so that foreign
particles, such as dust, concrete or/and iron powder, water and other moistures will not enter the breaker. Failure to do so may make the breaker
inoperative. Connect the breaker to power supply appropriate to the rating voltage. Failure to do so may make the breaker inoperative or damage it.
The breaker is installed in a plastic or metal box on a standard DIN-rail width 35 mm with latches having two fixed positions. Terminals allow to
connect copper or aluminum conductors. Before connecting stranded conductors, they must be tipped using an appropriate tool. The products do
not require special maintenance during operation. Regularly, at least once in 6 months is necessary to tighten the screw terminals.
5. Safety requirements
Device maintenance and repair work may be carried out only by appropriately authorized and trained personnel. Before any work
commences, the devices must be disconnected from the supply.
Use the breakers in accordance with their designated use and for their intended purpose only.
When the breaker automatically breaks a circuit, turn on the handle after removing the cause. Failure to do so may cause an electric
shock or a fire.
The breakers must only be fitted and operated if they are undamaged, dry and clean.
Incorrect handling of the breaker will result in a hazardous situation, such as death or serious injury.
6. Warranty
Average life – 5 years, subject to the requirements of installation, operating, ambient conditions, transportation and storage.
Product Warranty period - 1 year from the date of purchase, subject to the requirements of installation, operating, ambient conditions,
transportation and storage.
The warranty does not apply to breakers:
• having mechanical damage;
• other damage caused by improper transportation, storage, assembly and installation, improper operation;
• with the following independent, tamper and/or repair of the product.
Incorrect or impermissible use or non-compliance with these instructions invalidates our warranty provision. No modifications or alterations
to the devices are permitted.
For technical support contact: www.enext.com
Production date:
Purchase date:
Tab.1
Value
230
50
6, 10, 16, 20, 25, 32
30
AC
Electronic
4500
500
Yes
1+N
В, С
400
4
2,5
4000
10000
25
3
IP20
IP40
180
-25...+40
2000
80%
2
Vertical, horizontal, with a tolerance of no more than 5 °
Standard TH35 mm IEC rail
Provider address:
E.NEXT.Company Ltd.
Bulgaria, Varna, Rodopi str. 11
tel.: +359 87 7077123
e-mail: info@enext.com,
www.enext.com
