Next e.industrial.rccb Series User's Manual And Manual Operation

RO
Disjunctoare modulare e.industrial.rccb
Instrucțiuni de exploatare
1. Destinația
Întrerupătoare diferențiale seriei e.industrial.rccb (în continuare – articol sau întrerupător) sunt preconizate atât pentru protecția indi-
vizilor de la contact direct sau indirect cu elementele conductoare deschise a instalațiilor electrice, conectate cu dispozitivele corespun-
zătoare de împământare a clădirilor, cât și (întrerupătoarele cu setarea de 100 și 300 mA)pentru protecție contra incendiilor, care apar ca urmare
a defectelor îndelungate a izolației firelor electrice, cablului și a elementelor conductoare a aparatelor electrice.
Articolul corespunde la standartele IEC/EN 61008-1.
2. Parametrii tehnici
Denumirea parametrului
Tensiunea nominală de lucru, Ue, V
Frecvenţa nominală, Hz
Curentul nominal In, А
Curentul diferenţial de deconectare nominal, IΔn, mA
Caracteristica de funcționare la curent diferențial
Tipul
Dispozitiv necesar p-u protecția de la scurtcircuit — siguranța fuzibilă
Сapacitate de rupere nominală Inc, А
Capacitatea diferenţială nominală de oprire/pornire, Im, A
Numărul de poli
Tensiunea de izolare Ui, V
Tensiunea de impuls suportabilă nominală(1,2/50) Uimp, kV
Testul dielectric cu tensiunea de frecvență industrială, kV (în decurs de 1 min.)
Durabilitate electrică, cicluri P/O, nu mai puțin de
Rezistența mecanică, cicluri P/O, nu mai puțin
Secțiunea maximă a firului de conectare, mm
2
Forța de strângere a contactelor, Nm
Gradul de protecție din partea contactelor
Gradul de protecție a corpului
Masa unui pol, g, nu mai mult de
Intervalul temperaturilor de lucru, °С
Altitudine, m, nu mai mult de
Umiditate relativă admisibilă la 25 °C (fără condensare), nu mai mult de
Gradul de poluare
Poziția de lucru în spațiu
Montare
Articolul trebuie să fie exploatat în următoarele condiții ale mediului înconjurător:
• neexploziv;
• care nu conține gaze sau vapori agresivi, în concentrații care ar provoca coroziunea metalelor și a izolației;
• nesaturate cu praf și aburi conductoare de curent;
• lipsite de acțiunea directă a razelor ultraviolete.
Se permite transportarea cu orice tip de mijloace de transport acoperite, în ambalajul producătorului.
Dispozitivele se păstrează doar în ambalajul producătorului, în încăperi cu aerisire naturală și la o temperatură a mediului înconjurător
de la -25 °С până la +70 °С și cu o umiditate relativă de 80% la 25 °С.

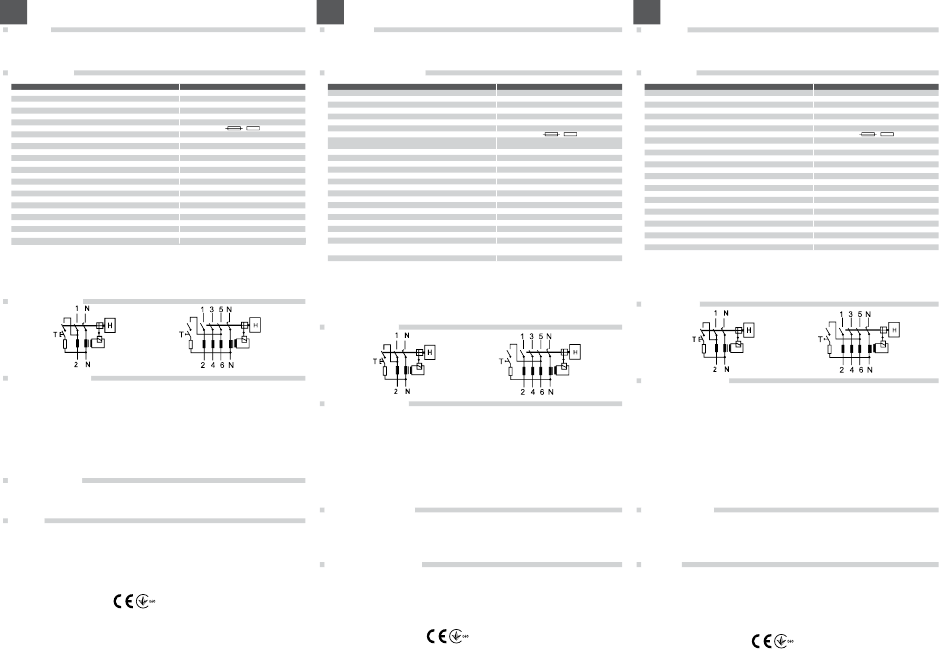

3. Schema de conectare
Imag.1
4. Montarea și exploatarea
Toate lucrările de montare și conectare se vor efectua după deconectarea energiei electrice!
Dispozitivul se instalează în panoul de distribuție pe o șină DIN standardă, cu lățimea de 35 mm cu ajutorul unor cleme, care au două poziții fixe.
La conectare e necesar de a respecta strict fazarea și de a conecta cablu de alimentare și de sarcină în conformitate cu marcajul pe corpul
aparatului: alimentarea pe bornele superioare (1, 3, 5 – fazele, N – nul), sarcina pe bornele inferioare (2, 4, 6 – fazele, N – nul).
Întrerupătoare diferențiale seriei e.industrial.rccb nu au o protecție de la supracurenți incorporată, de aceea trebuie să fie protejate cu disjunc-
toare automate cu curba de declanșare B sau C, sau cu portfuzibile. Curentul nominal al întrerupătoarelor diferențiale trebuie să fie nu mai mic
decât la dispozitivul de protecție de la scurtcircuit (se recomandă de a alege cu un nominal mai sus, s.е. dacă, curentul nominal al disjunctorului
este egal cu 16 А, atunci curentul nominal al întrerupătorului diferențial – 25 А).
Întrerupătoare diferențiale seriei e.industrial.rccb funcțional nu depind de la tensiunea de alimentare și își păstrează funcționalitatea la
ruperea conductorului de nul, și astfel ele pot fi folosite în calitate de dispozitivul de protecție diferențială de bază.
Nu mai rar decât odată pe lună e necesar de a verifica lucrul normal al acestui articol, apăsând butonul «Т» pe panoul din față a produsului
cu maneta comprimată (poz. în sus), care trebuie să ducă la declanșarea disjunctorului.
Dacă la prezența tensiunii de alimentare, după apăsarea butonului «Т» disjunctorul nu declanșează stoparea, el nu poate fi utilizat mai departe.
Bornele de contact ale disjunctoarelor permit conectarea conductorilor de cupru sau aluminiu, cu o secțiune de cel mult 25 mm
rii conductorilor multifilari, capătul acestora trebuie sertizat cu un papuc de cablu sau o mufă cu ajutorul unei scule speciale. Dispozitivul nu nece-
sită deservire specială în perioada exploatării. Clemele cu șurub ale disjunctoarelor trebuie strînse cu regularitate, dar nu mai rar de o dată la 6 luni.
5. Cerințe de securitate
Montarea, reglarea și conectarea dispozitivului trebuie să fie realizate de electricieni calificați, care au luat cunoștință de prezentele
instrucțiuni de exploatare.
Montajul și conectarea dispozitivului trebuie executate după verificarea lipsei de tensiune în rețea.
Posibilitatea exploatării dispozitivului în alte condiții decît cele indicate în prezentele instrucțiuni trebuie coordonată cuproducătorul.
Nerespectarea cerințelor prezentelor instrucțiuni poate duce la o funcționare incorectă a dispozitivului, electrocutare, incendiu.
6. Garanții
Termenul mediu de funcționare este de 5 ani, cu condiția respectării de către consumatori a cerințelor de exploatare, transportare
și păstrare.
Termenul garantat de exploatare a dispozitivului este de 1 an din ziua vânzării, cu condiția respectării de către consumatori a cerințelor
de exploatare, transportare și păstrare.
Obligațiunile de garanție nu se extind asupra dispozitivelor care prezintă:
• defecțiuni mecanice;
• alte deteriorări care au apărut în urma transportării, păstrării, montării, conectării sau exploatării incorecte;
• semne că au fost deschise și/sau reparate de persoane neautorizate.
Pentru soluționarea problemelor de suport tehnic vă puteți adresa în perioada termenului de garanție: www.enext.com
Data fabricării:
Adresa distribuitor:
SC ULTRA BRIGHT SRL
Romania, Str. Moara Domneasca, Nr.4A,
Data vânzării:
Depozit A0, Afumati, Jud. Ilfov.
tel: +4 078 656 48 23
e-mail: carausu.stefan@ultraelectro.ro,
www.enextgroup.ro
Adresa furnizorului:
Сompania electrotehnică E.NEXT-Moldova
Republica Moldova, Chisinau, str. Ion Creangă, 62/4
tel.: +373 22 90 34 34
e-mail: info@enext.md, www.enext.md
RU
1. Назначение
Выключатели дифференциального тока серии e.industrial.rccb (в дальнейшем – изделие или выключатель) предназначены для
защиты людей при прямом или косвенном контакте с открытыми проводящими частями электроустановок, соединенными с соответ-
ствующим заземляющим устройством электроустановок зданий, а также (выключатели с уставкой 100 и 300 мА) защиту от пожаров,
возникающих вследствие длительного протекания тока повреждения.
Изделие соответствует Техническим регламентам безопасности низковольтного электрического оборудования и электромагнитной
совместимости оборудования в части ДСТУ EN 60947-2:2015.
2. Технические характеристики
Tab. 1
Valoarea
230,400 Номинальное напряжение, Ue, V
50 Номинальная частота, Гц
16, 25, 40, 63 Номинальный ток, In, А
30, 100, 300 Номинальный отключающий дифференциальный ток, IΔn, mA
AC Рабочая характеристика при дифференциальном токе
Electromecanic Тип
Номинальная условный дифференциальный ток короткого замыкания, Inc/ IΔn, А
10000
10000 Требуемое ус-во защиты от токов КЗ - предохранитель
500 Номинальная дифференциальная отключающая
2,4 и включающая способность, Im, A
Количество полюсов
500
Напряжение изоляции, Ui, V
6
2,5 Номинальное импульсное выдерживаемое напряжение (1,2/50), Uimp, кВ
4000 Диэлектрический тест напряжением промышленной частоты, кВ, (в течение 1 мин.)
10000 Электрическая износостойкость, циклов В/О, не менее
25 Механическая износостойкость, циклов В/О, не менее
3,5 Максимальное сечение присоединяемого провода, мм
IP20 Усилие затяжки контактных зажимов, Нм
IP40 Степень защиты со стороны контактов
190 (2P), 320 (4P) Степень защиты корпуса
-25...+40 °С Масса одного полюса, г, не более
2000 Диапазон рабочих температур
Группа условий эксплуатации в части воздействия механических факторов
80%
Высота над уровнем моря, м, не более
2
Verticală, orizontală, cu abatere nu mai mult de 5° Допустимая относительная влажность при 25 °С (без конденсации), не более
Pe șină DIN standardă, de 35 mm Степень загрязнения среды
Рабочее положение в пространстве
Монтаж
Изделие должно эксплуатироваться при следующих условиях окружающей среды:
• невзрывоопасная;
• не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы, и изоляцию;
• не насыщенная токопроводящей пылью и парами;
• отсутствие непосредственного воздействия ультрафиолетового излучения.
Транспортирование изделий в части механических факторов по группам С и Ж ГОСТ 23216, климатических факторов по группе
4 ГОСТ 15150. Транспортирование допускается любым видом крытого транспорта в упаковке производителя.
Хранение изделий осуществляется только в упаковке производителя в помещениях с естественной вентиляцией при температуре
окружающей среды от -45 до +60 °С и относительной влажности 80% при 25 °С.
Срок хранения изделий у потребителя в упаковке производителя – 6 месяцев.
3. Схема подключения
4. Монтаж и эксплуатация
Все работы по монтажу и подключению проводить при отключенном питании!
Изделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35мм при помощи защелок, имеющих
два фиксированных положения.
При подключении необходимо строго соблюдать фазировку и подключать проводники питания и нагрузки в соответствии с маркировкой
на корпусе аппарата: питание на верхние клеммы (1, 3, 5 – фазы, N – нейтраль), нагрузка на нижние клеммы (2, 4, 6 – фазы, N – нейтраль).
Выключатели дифференциального тока серии e.industrial.rccb не имеет встроенной защиты от сверхтоков, поэтому должны быть защище-
ны автоматическими выключателями с время-токовой характеристикой В или С или предохранителями. Номинальный ток диффренциальных
выключателей должен быть не меньше номинального тока аппарата защиты от сверхтоков (рекомендуется выбирать на один номинал больше,
т.е. если, например, номинальный ток автоматического выключателя равен 16 А, то номинальный ток выключателя дифференциаль-
2 . Înaintea conectă-
ного – 25 А). Выключатели дифференциального тока e.industrial.rccb функционально не зависят от напряжения питания и сохраняют работо-
способность при обрыве рабочего нулевого проводника и могут использоваться в качестве вводного аппарат дифференциальной защиты. Не
менее одного раза в месяц необходимо контролировать работоспособность изделия путем нажатия кнопки «Т» на лицевой панели изделия при
взведенной рукоятке, которое должно вызвать срабатывание выключателя. Если при наличии напряжения питания после нажатия кнопки «Т»
выключатель не сработает, он дальнейшей эксплуатации не подлежит. Контактные зажимы выключателей позволяют присоединение медных
или алюминиевых проводников сечением не более 25 мм
наконечником или гильзой при помощи соответствующего инструмента. Изделия не требуют специального обслуживания в процессе эксплуа-
тации. Регулярно, не менее одного раза в 6 месяцев необходимо подтягивать винтовые зажимы выключателей.
5. Требования безопасности
Монтаж, настройка и подключение должны осуществляться только квалифицированным электротехническим персоналом, имеющим
группу допуска по электробезопасности не ниже III, ознакомленные с настоящей инструкцией по эксплуатации.
Монтаж и подключение изделия должны проводиться при снятом напряжении.
Возможность эксплуатации изделия в условиях, отличных от указанных настоящей инструкции должна согласовываться с произво-
дителем. По способу защиты от поражения электрическим током изделие соответствует классу 0 по ГОСТ 12.2.007.0 и должно устанав-
ливаться в распределительные щиты, имеющие класс защиты не ниже I и степень защиты не ниже IP30.
Несоблюдение требований настоящей инструкции может привести к неправильному функционированию изделия, поражению элек-
трическим током, пожару.
6. Гарантийные обязательства
Средний срок службы – 5 лет при условии соблюдения потребителем требований эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации изделия – 1 год со дня продажи при условии соблюдения потребителем требований эксплуатации, транс-
портирования и хранения.
Гарантийные обязательства не распространяются на изделия:
• имеющие механические повреждения;
• иные повреждения, возникшие в результате неправильного транспортирования, хранения, монтажа и подключения, неправильной
эксплуатации;
• имеющие следы самостоятельного, несанкционированного вскрытия и/или ремонта изделия.
В период гарантийного срока и по вопросам технической поддержки обращаться: www.enext.com
Дата изготовления:
Дата продажи:
Выключатели дифференциального тока e.industrial.rccb
Инструкция по эксплуатации
Наименование параметра Значение
230, 400
50
16, 25, 40, 63
30, 100, 300
AC
Электромеханическое
10000
500
2, 4
500
6
2,5
4000
10000
2 25
3,5
IP20
IP40
190 (2P), 320 (4P)
-25...+40 °С
М1
2000
80%
2
Вертикальное, горизонтальное,
с отклонением не более 5°
На DIN-рейке 35 мм
Рис.1
2 . Перед присоединением многожильных проводников, их необходимо оконцевать
Адрес поставщика:
Электротехническая компания E.NEXT-Украина
08132, Украина, Киевская область,
г. Вишневое, ул. Киевская, 27-А, строение «В»
тел.: +38 044 500 9000, e-mail: info@enext.ua,
www.enext.ua
EN
Residual-current circuit breaker e.industrial.rccb series
User's guide and manual operation
1. Application
Residual-current circuit breaker e.industrial.rccb series (hereinafter referred to as – the breaker.) are designed to protect people against
direct or indirect contact with exposed conductive parts of electrical installations connected to the respective electrical grounding devices of
buildings, in the circuit of 50 Hz, rated voltage 230/400 V and rated current up to 100 A.
The breakers are meets requirements of IEC/EN 61008-1.
2. Technical data
Таб. 1
Parameter name
Rated voltage, Ue, V
Rated frequency, Hz
Rated current, In, А
Rated residual operating current, IΔn, mA
Residual current working type
Residual current protection type
Rated short-circuit current, Inc/ IΔn, А
Short-circuit protecting device – fuse
10000
Rated residual making and breaking capacity, Im, A
Isolation function
Poles
Rated insulation voltage, Ui, V
Rated impulse withpro voltage (1,2/50), Uimp, kV
Dielectric test voltage at ind. frequency, kV
Electrical life, on/off cycles, not less
Mechanical life, on/off cycles, not less
Maximum connecting ability, mm 2
Tightening torque, Nm
Protection degree (terminals) асс. to IEC/EN 60529
Protection degree (housing) асс. to IEC/EN 60529
Weight, g.
Operating temperature (with average ≤35 °C)
Altitude, not above, m
Air humidity, not above
Pollution degree
Working position
Mounting
The product shall be operated under the following environmental conditions:
• non-explosive;
• does not contain corrosive gases and vapors in concentrations destroying metals and insulation;
• not rich conductive dust and vapors;
• lack of direct exposure to ultraviolet radiation;
• should not be significant shock or vibration.
Transport and Storage are only permitted in the original packing.
The ambient storage temperature: -25...+70 °С and humidity not above 80% (at 25 °С without condensation).
3. Wiring diagram
4. Installation and operating
The electrical work shall be performed by qualified personnel.
Before performing wiring work, turn off the upstream circuit breaker and ensure that no current is flowing through the breaker to be wired.
Failure to do so may expose you to shock hazard.
Strictly observe the wiring diagram of the breaker: the power supply conductors connect to the top terminals (1, 3, 5 – phase,
N – neutral), the load must be connected to the bottom terminals (2, 4, 6 – phase, N – neutral).
Residual-current circuit breakers e.industrial.rccb series are voltage independent device.
Residual-current circuit breakers e.industrial.rccb series have no built-in overcurrent protection, must therefore be protected circuit
breakers with time-current characteristic B or C or fuses. Rated current of e.industrial.rccb breakers must not be less than the rated current
of the overcurrent protecting device (it is recommended to select larger nominal, i.e. when, for example, rated current of the circuit breaker
is 16 A, the e.industrial.rccb breaker rating current – 25 A).
At least once a month is necessary to control functionality of the breaker by pressing «T» on the front panel of the product. This must cause
tripping of the breaker, otherwise – if the breaker not switch-off or not reset after testing – the breaker is not subject to further exploitation.
In this case, please get advice from a registered electrician or refer to the contacts listed in this manual.
When connecting any wire, tighten the terminal screw to the torque specified in this manual. Failure to do so may cause a fire.
Do not install the breaker in an abnormal environment.
Protect the breaker so that foreign particles, such as dust, concrete or/and iron powder, water and other moistures will not enter the
breaker. Failure to do so may make the breaker inoperative. Connect the breaker to power supply appropriate to the rating voltage. Failure
to do so may make the breaker inoperative or damage it. The breaker is installed in a plastic or metal box on a proard DIN-rail width 35 mm
with latches having two fixed positions. Terminals allow to connect copper or aluminum conductors. Before connecting stranded conductors,
they must be tipped using an appropriate tool.
The products do not require special maintenance during operation. Regularly, at least once in 6 months is necessary to tighten the screw terminals.
5. Safety requirements
Device maintenance and repair work may be carried out only by appropriately authorized and trained personnel. Before any work
commences, the devices must be disconnected from the supply.
Use the breakers in accordance with their designated use and for their intended purpose only.
When the breaker automatically breaks a circuit, turn on the handle after removing the cause. Failure to do so may cause an electric
shock or a fire.
The breakers must only be fitted and operated if they are undamaged, dry and clean.
Incorrect handling of the breaker will result in a hazardous situation, such as death or serious injury.
6. Warranty
Average life – 5 years, subject to the requirements of installation, operating, ambient conditions, transportation and storage.
Product Warranty period - 1 year from the date of purchase, subject to the requirements of installation, operating, ambient conditions,
transportation and storage.
The warranty does not apply to breakers:
• having mechanical damage;
• other damage caused by improper transportation, storage, assembly and installation, improper operation;
• with the following independent, tamper and / or repair of the product.
Incorrect or impermissible use or non-compliance with these instructions invalidates our warranty provision. No modifications
or alterations to the devices are permitted.
During the warranty period and technical support contact: www.enext.com
Production date:
Purchase date:
Table 1
Value
230, 400
50
16, 25, 40, 63
30, 100, 300
AC
Electromechanical
10000
10000
500
Yes
2, 4
500
6
2,5
4000
10000
25
3,5
IP20
IP40
190 (2P), 320 (4P)
-25...+40 °С
2000
80%
2
Vertical, horizontal, with a tolerance of no more than 5 °
Proard TH35 mm IEC rail
Fig.1
Provider adress:
E.NEXT.Company Ltd.
Bulgaria, Varna, Rodopi str. 11
tel.: +359 87 7077123
e-mail: info@enext.com, www.enext.com
