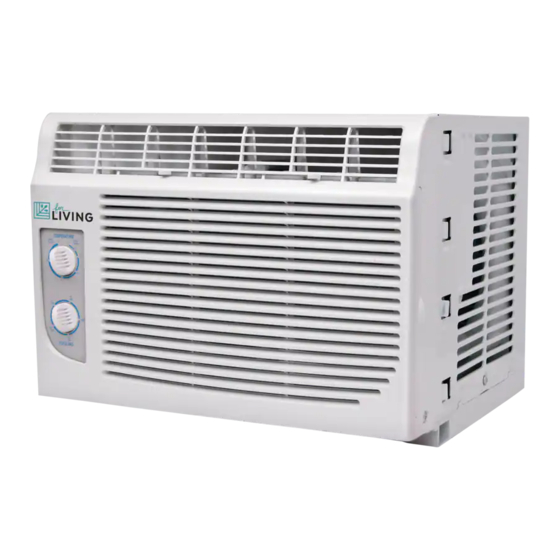

- Page 1 5000 BTU Window Air Conditioner Product No. 043-5234-2 Instruction Manual Toll-free: 1-877-483-6759 Before operating this product, please read the instructions carefully and save this manual for future use.
- Page 2 Imported for Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8...
-
Page 3: Read This Manual
Safety Precautions Installation Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Air Conditioner Limited Warranty Read This Manual Inside you will find many helpful hints on how to use and maintain your air conditioner properly. Just a little preventive care on your part can save you a great deal of time and money over the life of your air conditioner. - Page 4 Product No. 043-5234-2 To prevent injury to the user or other people, or property damage, the following instructions must be followed. Incorrect operation due to ignoring instructions may cause harm or damage. The seriousness is classified by the following indications.
- Page 5 CAUTION When the air filter is to be Do not put a pet or house plant Ventilate the room well when removed, do not touch the metal where it will be exposed to used together with a stove, parts of the unit. direct airflow.
- Page 6 Product No. 043-5234-2 WARNING NOTE: For Your Safety The power supply cord with this air conditioner contains a current detection device designed to reduce the risk of fire. Please refer to the section Operation of Current Device WARNING for details. In the event that the...
- Page 7 WARNINGS: ( for using R290/R32 refrigerant only) - Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer. - The appliance shall be stored in a room without continuously operating ignition sources (for example: open flames, an operating gas appliance) or ignition sources (for example: an operating electric heater) close to the appliance.
- Page 8 Product No. 043-5234-2 Explanation of symbols displayed on the unit (for units with R32/R290 refrigerant only): This symbol shows that this appliance used a flammable refrigerant. If the refrigerant leaks and WARNING is exposed to an external ignition source, there is a risk of fire.
- Page 9 pipe work that contains or has contained flammable refrigerant shall use any sources of ignition in such a manner that it may lead to the risk of fire or explosion. All possible ignition sources, including cigarette smoking, should be kept sufficiently far away from the site of installation, repairing, removing and disposal, during which flammable refrigerant can possibly be released to the surrounding space.
- Page 10 Product No. 043-5234-2 refrigerants, 12. Removal and evacuation...
- Page 11 13. Charging procedures minimize 14. Decommissioning a) Become familiar with the equipment and its operation. b) Isolate system electrically. c) Before attempting the procedure ensure that: Mechanical handling equipment is available, if required, for handling refrigerant cylinders; personal protective equipment is available and being used correctly; The recovery process is supervised at all times by a competent person;...
- Page 12 Product No. 043-5234-2 the equipment are removed from site promptly and all isolation valves on the equipment are closed off. k) Recovered refrigerant shall not be charged into another refrigeration system unless it has been cleaned and checked. 15. Labelling Equipment shall be labelled stating that it has been de-commissioned and emptied of refrigerant.
-
Page 13: Before You Begin
CAUTION BEFORE YOU BEGIN Do not, under any circumstances, cut or Read these instructions completely and remove the third (ground) prong from the carefully. power cord. IMPORT ANT- Save these Do not change the plug on the power instructions for local inspector's use. cord of the air conditioner. - Page 14 Product No. 043-5234-2 C: Align the hole in the top rail with those in PREPARE THE WINDOW the top of the unit as shown in Fig. B. g. B and the rear of the air conditioner enough airflow through the condenser for outdoors not inside a building or garage.
- Page 15 SECURE THE ACCORDION PANELS B. Slide the free end "Ⅰ" section of the panel directly into the cabinet (Fig. 2). A. Keep a firm grip on the air conditioner, and Slide the panel down. Be sure to leave carefully place the unit into the window enough space to slip the top and bottom of opening so the bottom of the air conditioner the frame into the rails on the cabinet.
- Page 16 Product No. 043-5234-2 window Fig.7A Fig.7B FOAM SEAL SECURE THE ACCORDION PANELS A: For wooden windows: Drive 1/ 2“ (12.7 mm) locking screws through the frame lock and Fig. 10 into the sill (Fig. 8A). NOTE: To prevent window sill from splitting, drill 1/8”...
-
Page 17: Normal Sounds
Normal Sounds High Pitched Chatter High efficiency compressors may have a high pitched chatter Vibration during the cooling cycle. Unit may vibrate and make noise Sound of Rushing Air because of poor wall or window At the front of the unit, you may construction or incorrect installation. - Page 18 Product No. 043-5234-2 MANUAL CONTROL OPERATING INSTRUCTIONS Before you begin, thoroughly familiarize yourself with the control panel as shown below and all its functions, then follow the symbol for the functions you desire. The controls featured in this manual are representative of many available models.
-
Page 19: Air Filter Cleaning
Air Filter Cleaning CAUTION Clean your air conditioner occasionally to keep it looking new. Be sure to unplug the unit before cleaning to prevent shock or fire hazards. Air Filter Cleaning The air filter should be checked at least once a month to see if cleaning is necessary. - Page 20 Product No. 043-5234-2 Before calling customer service, review the chart below first. Problem Solution Wall plug disconnected. Push plug firmly into wall outlet. House fuse blown or circuit breaker tripped. Replace fuse with time Air conditioner does not delay type or reset circuit breaker.
- Page 21 This For LIVING product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge, within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not...
- Page 22 CLIMATISEUR DE FENÊTRE DE 5 000 BTU Nº d'article: 043-5234-2 Guide d'utilisaton Numéro sans frais : 1 877 483-6759 Avant d’utiliser cet article, veuillez lire attentivement les instructions et conserver ce guide d'utilisation à titre de référence ultérieure.
- Page 23 Importé pour Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8...
- Page 24 MESURES DE SÉCURITÉ DIRECTIVES D'INSTALLATION CONSIGNES D'UTILISATION SOIN ET ENTRETIEN DÉPANNAGE GARANTIE LIMITÉE Lisez ce guide À l'intérieur de ce guide, vous trouverez plusieurs conseils pratiques pour l'utilisation et l'entretien de votre climatiseur. Quelques mesures de prévention peuvent vous économiser du temps et de l'argent durant la durée de vie de votre climatiseur.
- Page 25 Nº d'article : 043-5234-2 Vous devez respecter les consignes suivantes pour éviter les blessures à l'utilisateur et aux autres, ou les dommages à la propriété. Un mauvais fonctionnement découlant du non-respect des consignes peut entraîner des blessures ou des dommages. La gravité de ceux-ci est définie par les indications suivantes.
- Page 26 ATTENTION Lorsque vous devez enlever le Ne nettoyez pas l'appareil Aérez bien la pièce lorsque le filtre à air, ne touchez pas aux avec de l'eau. climatiseur est utilisé en même parties en métal. temps qu'un four, etc. Ceci peut causer des L'eau peut pénétrer l'appareil et Un manque d'oxygène peut se blessures.
- Page 27 Nº d'article : 043-5234-2 AVERTISSEMENT REMARQUE : Pour votre sécurité Le cordon d'alimentation de ce Ne rangez pas et n'utilisez pas de l'essence ou d'autres vapeurs et climatiseur est muni d'un dispositif liquides inflammables à proximité de cet appareil ou de tout autre de détection du courant conçu pour...
- Page 28 AVERTISSEMENTS : (pour utiliser uniquement le réfrigérant R290 / R32) − N'utilisez pas de moyens pour accélérer le processus de décongélation ou pour nettoyer, autres que ceux recommandés par le fabricant. L'appareil doit être entreposé dans une pièce sans fonctionnement continu (par exemple : −...
- Page 29 Nº d'article : 043-5234-2 NOTE IMPORTANTE : Lisez attentivement ce Attention : Risque d'incendie / matières manuel avant d'installer ou d'utiliser votre nouveau climatiseur. Veillez conserver ce (Requis pour les unités R32 uniquement) manuel pour référence ultérieure. Explication des symboles affichés sur l'appareil (l'appareil utilise le réfriigérant R32/R290 seulement) : Ce symbole indique que cet appareil utilisait un réfrigérant...
- Page 30 3) Vérification de la présence de réfrigérant La zone doit être vérifiée avec un détecteur de frigorigène approprié avant et pendant le travail, afin de s'assurer que le technicien est au courant des atmosphères potentiellement inflammables. Assurez-vous que le matériel de détection de fuites utilisé est adapté à une utilisation avec des réfrigérants inflammables, c’est-à-dire sans étincelles, étanches ou à...
- Page 31 Nº d'article : 043-5234-2 s condensateurs sont déchargés : ceci doit être fait de manière sûre pour éviter la possibilité d'étincelles; Qu'il n'y ait pas de composants électriques et de câblage sous tension pendant la charge, la récupération ou la purge du système;...
- Page 32 Enlèvement et évacuation Lors de la pénétration dans le circuit de réfrigérant pour effectuer des réparations ou pour tout autre usage, des procédures conventionnelles doivent être utilisées. Cependant, il est important de suivre les meilleures pratiques car l’inflammabilité est une considération. La procédure suivante doit être respectée : Enlevez le réfrigérant;...
- Page 33 Nº d'article : 043-5234-2 h) Ne remplissez pas trop les bouteilles. (Pas plus de 80 % de volume de charge liquide). i) Ne dépassez pas la pression de service maximale de la bouteille, même temporairement. j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, assurez- vous que les bouteilles et l'équipement sont retirés du site rapidement et que toutes les vannes...
-
Page 34: Outils Dont Vous Aurez Besoin
ARRÊTEZ DÉCALAGE EXTÉRIEUR 23 à 36 po (58 à 91 cm) Min. 13 po SEUIL INTÉRIEUR (330 mm) DE LA FENÊTRE INTÉRIEUR Fenêtres revêtues de vinyl ATTENTION En aucun cas ne devez-vous couper ou retirer la troisième broche (mise à la terre) du cordon d'alimentation. -
Page 35: Préparer Le Climatiseur
Nº d'article : 043-5234-2 PRÉPARER LA FENÊTRE ignez les trous du rail supérieur avec ceux situés sur le dessus de l'appareil, Le châssis inférieur doit s'ouvrir suffisamment comme démontré à la fig. B. pour permettre une ouverture verticale claire de 13 pouces (33 cm). - Page 36 B. Glissez directement la section «Ⅰ» de l'extrémité libre du panneau dans l'enceinte (fig. 2). Glissez le panneau vers le bas. Assurez-vous avoir (19 mm à 25,4 mm) l'espace suffisant pour glisser le dessus et le bas du cadre sur les rails de l'enceinte. Section «...
- Page 37 Nº d'article : 043-5234-2 D. Coupez la bande d'isolant pour le châssis de la fenêtre, et insérez-la dans l'espace entre le châssis inférieur et supérieur (fig.10). MOUSSE D'ÉTANCHÉITÉ Fig. 7A Fig. 7B VISSAGE DES VIS DE VEROUILLAGE A : Pour les fenêtres en bois : Vissez des vis de verrouillage de 1/2 (12,7 mm) dans le Fig.
-
Page 38: Bruits Normaux
Bruits normaux Haute tonalité Vibrations Le compresseur à haute efficacité peut produire un bruit aigu durant L'appareil peut vibrer ou faire le mode de climatisation. du bruit suite à une mauvaise Bruit de vent installation ou construction de la fenêtre ou du mur. Devant l'appareil, vous pouvez entendre le bruit du vent produit par le ventilateur. - Page 39 Nº d'article : 043-5234-2 INSTRUCTIONS DE FONCTIONNEMENT DE LA COMMANDE MANUELLE panneau de commande, comme démontré puis fonctions désirées. Les fonctions illustrées dans ce manuel sont comprises dans plusieurs modèles. Votre appareil peut avoir des fonctions légèrement différentes. Mode de refroidissement Le réglage désiré...
- Page 40 Nettoyage du filtre à air ATTENTION À l'occasion, nettoyez votre climatiseur pour qu'il conserve son aspect neuf. Assurez-vous de débrancher l'appareil avant de le nettoyer pour éviter les risques de choc électrique ou d'incendie. Nettoyage du filtre à air Le filtre à air devrait être vérifié tous les mois pour évaluer la nécessité...
- Page 41 Nº d'article : 043-5234-2 Avant de communiquer avec le service à la clientèle, veuillez consulter le tableau ci-dessous. Problème Solution Le cordon n'est pas branché. Branchez-le à une prise murale. Le disjoncteur a sauté ou le fusible a sauté. Remplacez le fusible ou Le climatiseur ne réinitialisez le disjoncteur.
- Page 42 Cet article For LIVING comporte une garantie d'un (1) an contre les défauts de fabrication et de matériau(x). Distribution Trifeuil consent à remplacer l’article défectueux sans frais lorsqu’il est retourné, accompagné de la preuve d’achat, par l’acquéreur initial au cours de la période de garantie convenue. Exclusion : usure ou bris...
Need help?
Do you have a question about the 043-5234-2 and is the answer not in the manual?
Questions and answers
I dont understand the différent symbols
For the For Living product with part number 043-5234-2, the symbols mean:
1. A symbol indicating the use of a flammable refrigerant (R32/R290). If it leaks and contacts an ignition source, there is a fire risk.
2. A symbol indicating that the operation manual must be read carefully.
3. A symbol indicating that service personnel must handle the unit according to the installation manual.
4. A symbol indicating that operating or installation information is available.
This answer is automatically generated

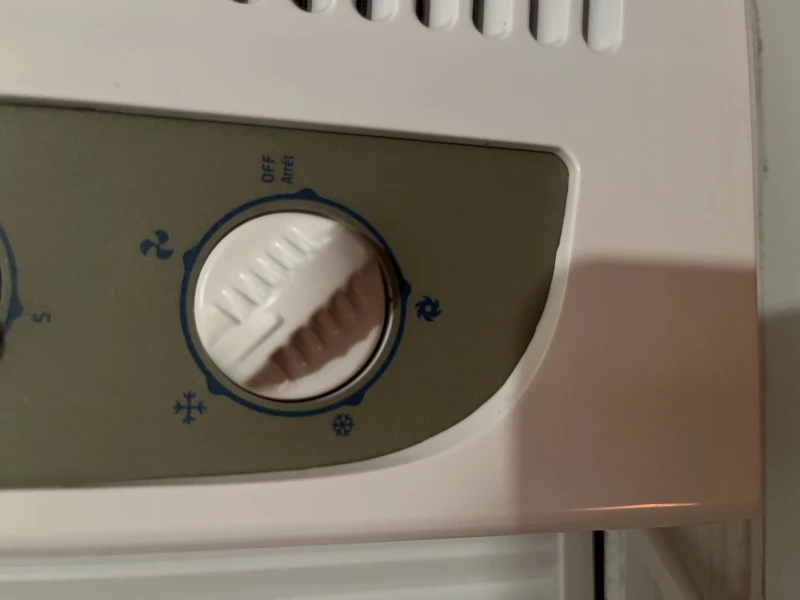

The manuals don’t explain the fan mode symbols very well. Can you explain the four different settings and which is associated with air conditioning and what is just fan?
