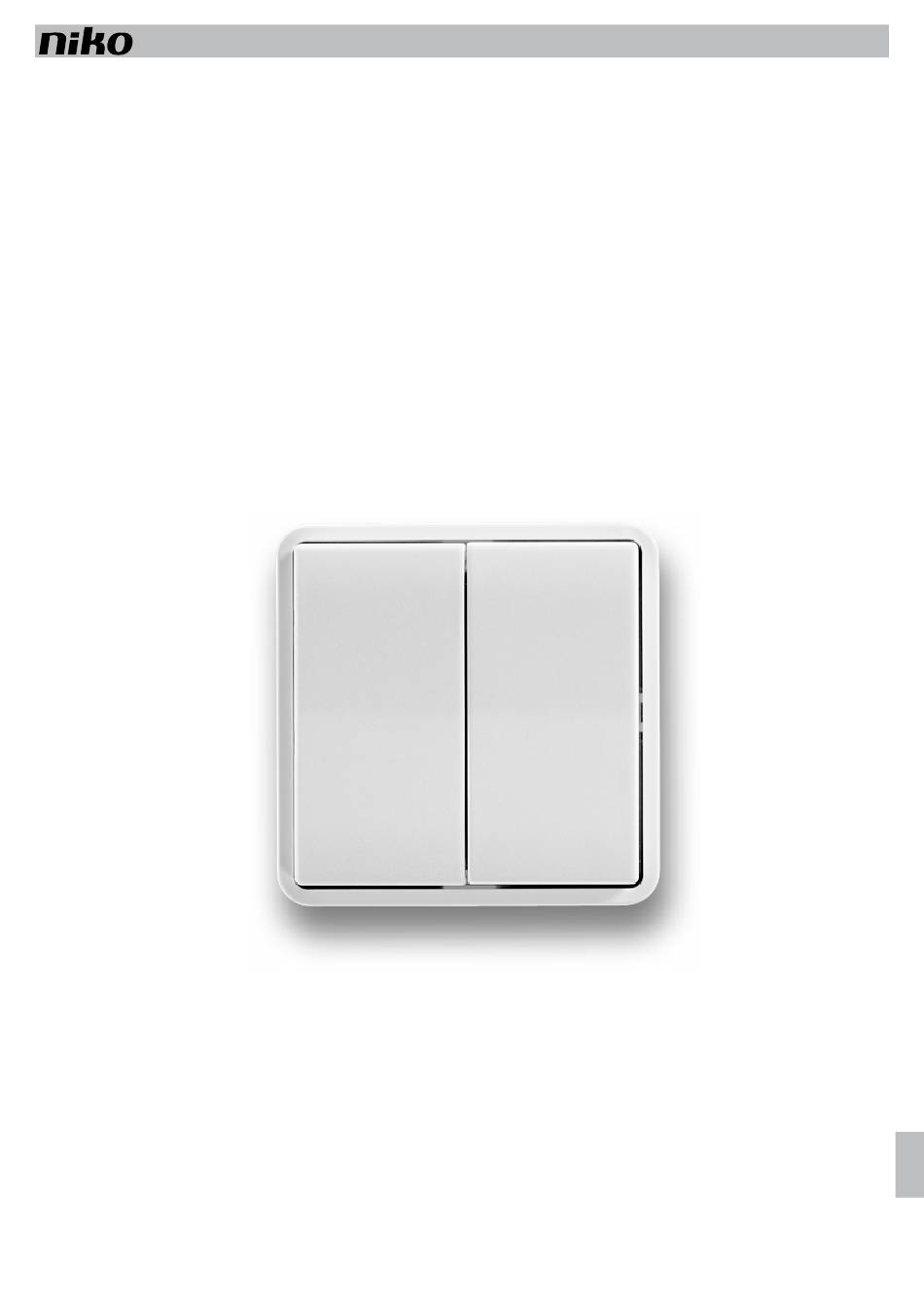

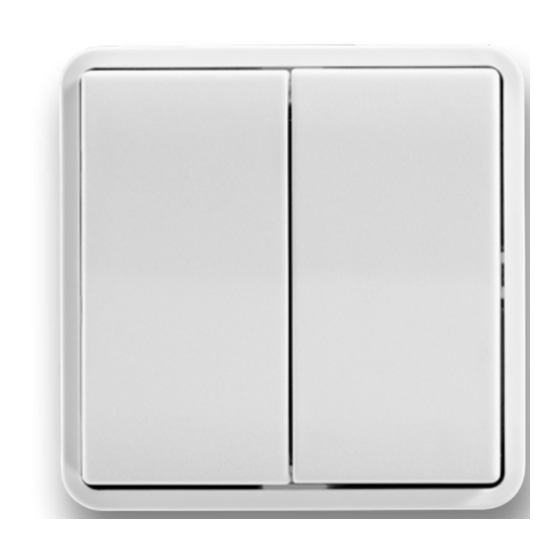

- Page 1 72-504 4-FOLD DIMMER SWITCH, BATTERY-FREE, BLUETOOTH , WITHOUT SYMBOLS ® 4-TRYK LYSDAMPER, BATTERILØS, BLUETOOTH ® UDEN SYMBOLER 72-504 PM72-504...
- Page 2 English Dansk Support & Contact...
-
Page 3: Installation
Casambi ® , Xicato ® or Sylsmart ® . The Niko dimmer switch has two modes: the normal mode (default) and the configuration mode. 2. DIMENSIONS 44.4 mm 44.4 mm 16 mm 3. - Page 4 The 4-fold dimmer switch, Bluetooth ® (72-504) provides four contacts. These are grouped into two channels (channel A and channel B), each containing two contacts (state O and state I). The contacts are referred to as AO, AI, BO and BI.
- Page 5 72-504 Special button combinations A special button combination (SBC) can be used to enter/disable the configuration mode or perform a factory reset. 1 SBC: Enter the configuration mode Select one contact (A0, A1, B0 or B1) of the 4-fold dimmer switch, Bluetooth ®...
-
Page 6: Sources Of Interference
TVs or computers) A high-power electronic device in a room can interfere with the radio telegrams of the Niko dimmer switch. Even with installations where the switch and the receiver are located within a direct line-of-sight or a range of fewer than 10 m from one another. -
Page 7: Specifications
0,4 dBm / 1,1 mW Marking * The typical max. temperature difference between the Niko dimmer switch (TX) and a receiver (RX) should not exceed 40° C. ** The maximum range depends on the indoor environment. Read the RF planning guide in this manual. - Page 8 Casambi ® , Xicato ® og Sylsmart ® . Niko trykket har to funktioner: den normale funktion (standard) og konfigurationsfunktionen. 2. DIMENSIONER 44.4 mm 44.4 mm 16 mm 3.
- Page 9 5. KONFIGURATION 4-tryk lysdamper, Bluetooth (72-504) har fire taster Disse er grupperet i to kanaler (kanal A og kanal B), der hver har to funktioner (sluk O og tænd I). Disse funktioner er benævnt AO, AI, BO og BI. ®...
- Page 10 72-504 Specielle tryk-kombinationer En speciel tryk-kombination (SBC) kan anvendes til at skifte til/fra konfigurationsfunktionen eller gennemføre en fabriksnulstilling. 1 SBC: Aktiver konfigurationsfunktionen Vælg en tast (A0, A1, B0 eller B1) på 4-tryk lysdamper, Bluetooth ® 1. Tryk og hold, sammen med enertitrykket, i mere end 7 sekunder. Slip.
- Page 11 En højeffekt elektronisk enhed i et rum kan forstyrre Niko trykkets radiotelegrammer. Selv med installationer, hvor trykket og modtageren er placeret i optisk sigte eller en rækkevidde på mindre end 10 m fra hinanden. Find interferenskilden, og fjern den.
- Page 12 Vejledning til trådløs kommunikation, interferenskilder) Niko trykket er defekt Test Niko trykket, og udskift det, hvis det er defekt. Foretag fejlfinding med et reference tryk placeret ved siden af de potentielt defekte tryk. Par også referencetrykket med modtageren. Der skal trykkes separat på...
-
Page 13: Support & Contact
CE mærkning Dette produkt er i overensstemmelse med alle relevante europæiske retningslinjer og regler. For radioudstyr erklærer Niko nv, at radioudstyret i denne vejledning er i overensstemmelse med 2014/53 / EU-direktivet. Den fulde tekst til EU-overensstemmelseserklæringen findes på www.niko.eu under produktreferencen, hvis relevant. - Page 14 72-504 PM72-504R21353_long...
