Obere Endlage
Untere Endlage
Solargeeignet
Handfunksender

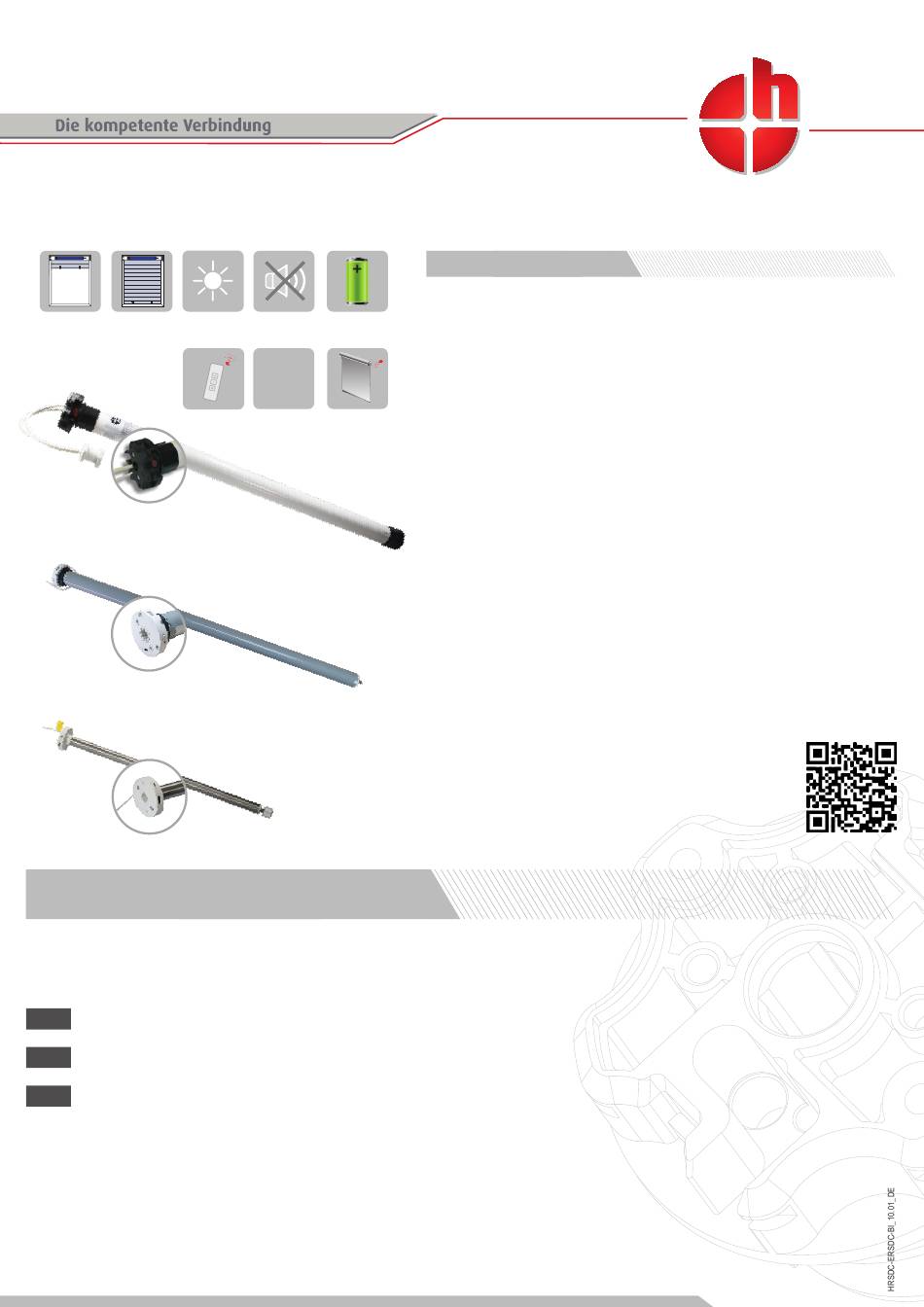

HRSDC / ERSDC BI-Rohrmotoren
HRSDC:

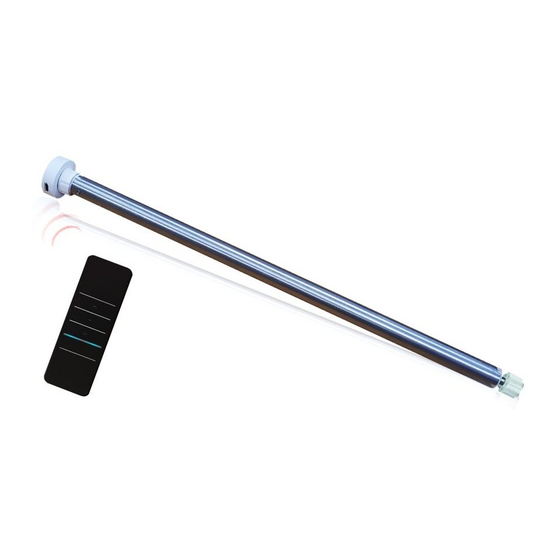

Akku-Rohrmotor, Endlagen per Funk elektronisch einstellbar
ERSDC:
Akku-Rohrmotor, Endlagen per Funk elektronisch einstellbar
DE
Einbau- und Bedienungsanleitung .............................................................................................................................................. S. 01
EN
Installation and user manual ........................................................................................................................................................P. 21
IT
Manuale d'uso e installazione ......................................................................................................................................................P. 41
Detaillierte Informationen zu unseren Motoren finden Sie auf www.heicko-bewegt.de.
_ _ _
• Akku-Rohrmotor
Leise
Li-Io-Akku
BI
Funkprotokoll
ERSDC
für motorisierte
Rollos
Bauteile und sonstige Elemente, welche in dieser Anleitung
erwähnt werden und im genannten Lieferumfang nicht auf-
geführt sind, müssen separat bestellt oder bauseitig zur
Verfügung gestellt werden.
Funkprotokoll BI
Lieferumfang
• ERSDC2803-35-BI
Führungsadapter für Rundwelle 18 mm - vormontiert
Antriebsadapter für Rundwelle 18 mm - vormontiert
Adapterset für Rundwelle 25 mm beiliegend
• ERSDC1038-02-BI
Führungsadapter für Rundwelle 50 mm - vormontiert
Antriebsadapter für Rundwelle 50 mm - vormontiert
• HRSDC4013-14-40-BI und HRSDC4013-14-60-BI
Führungsadapter für 8-Kantwelle 40 o. 60 mm - vormontiert
Antriebsadapter für 8-Kantwelle 40 o. 60 mm - vormontiert
• HRSDC4013-14-FP-BI und HRSDC4013-14-FS-BI
Führungsadapter für Rundwelle 54 mm - vormontiert
Antriebsadapter für Rundwelle 54 mm - vormontiert
• HRSDC6020-10-BI
Führungsadapter für 8-Kantwelle 60 mm - vormontiert
Antriebsadapter für 8-Kantwelle 60 mm - vormontiert
• HRSDC6020-10-FP-BI und HRSDC6020-10-FS-BI
Führungsadapter für Rundwelle 54 mm - vormontiert
Antriebsadapter für Rundwelle 54 mm - vormontiert
• Handbuch
QR-Code für
Bedienungsanleitung
Advertisement
Chapters
Table of Contents
Related Manuals for Heicko ERSDC2803-35-BI
Summary of Contents for Heicko ERSDC2803-35-BI
- Page 1 Akku-Rohrmotor, Endlagen per Funk elektronisch einstellbar ERSDC: Akku-Rohrmotor, Endlagen per Funk elektronisch einstellbar Einbau- und Bedienungsanleitung .............................. S. 01 Installation and user manual ................................P. 21 Manuale d’uso e installazione ..............................P. 41 Detaillierte Informationen zu unseren Motoren finden Sie auf www.heicko-bewegt.de.
-
Page 2: Table Of Contents
Diese Bedienungsanleitung ist die Original-Bedienungsanleitung in deutscher Fassung. Der Begriff „Original-Bedienungsanleitung“ darf in anderen sprachlichen Versionen dieser Bedienungsanleitung nur dann erscheinen, wenn diese durch uns autorisiert sind. Bedienungsanleitungen sowie weitere Informationen zu unseren Rohrmotoren und Zubehörteilen stehen Ihnen unter www.heicko.de und www.heicko-bewegt.de zur Verfügung. -
Page 3: Allgemeine Sicherheitshinweise
Sehr geehrte Kunden, Sie haben sich für ein Qualitätsprodukt aus dem Hause heicko e-ast gmbH entschieden. Wir bedanken uns dafür und wissen Ihr Vertrauen sehr zu schätzen. Mit unseren Akku-Rohrmotoren lassen sich Rollläden und Innenrollos einfach und preisgünstig elektromechanisch antreiben. -
Page 4: Hinweise Zur Montage
Aufwand erreichbar sind. 3. Einbau des Rohrmotors Die folgenden Montagehinweise gelten für Standardeinbausituationen in Verbindung mit Akku-Rohrmotoren von heicko und dem Zubehör (S. 2). Der Antriebskopf des Motors kann auf der rechten oder der linken Seite des Rollladenkastens / Rollos eingebaut werden. -
Page 5: Einbau Des Motors In Die Lager
Ruhemodus geschaltet. Durch den erstmaligen Anschluss an das Ladegerät wird dieser Ruhemodus aufgehoben. LED Statusanzeige: Im Ladevorgang = grün blinkend, vollständig geladen = grün leuchtend 5.2 Bedienen des ERSDC2803-35-BI Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokol l BI möglich. - Page 6 • Beide Endlagen müssen nacheinnander in einem Vorgang eingestellt werden. • Sollte eine Korrektur der Endlagen erforderlich sein, gehen Sie bitte wie bei 5.5.2 beschrieben vor. 5.5.1 Einstellung der oberen und unteren Endlage am Motortyp ERSDC2803-35-BI „Aufwärts“ und „Abwärts“ und „Aufwärts“...
- Page 7 5.7 Einen Sender hinzufügen (kopieren von Sender A nach B) - 3 Varianten Variante 1 Durch gleiche Vorgehensweise kann der hinzugefügte Sender auch wieder gelöscht werden. P2 1 Sek. P2 1 Sek. P2 1 Sek. drücken drücken drücken Variante 2 P2 1 Sek.
-
Page 8: Akku-Motor Typ Ersdc1038-02-Bi
LED Statusanzeige: Im Ladevorgang = grün blinkend, vollständig geladen = grün leuchtend 6.2 Bedienen des ERSDC1038-02-BI Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokoll BI möglich. Informationen darüber, welche Sender über das Funkprotokoll BI verfügen, sind unter www.heicko.de oder www.heicko-bewegt.de zu finden. Micro-USB Ladebuchse Abbildungen können von... - Page 9 6.4 Verbinden des Motors mit dem Handfunksender P1 2 Sek. „Stopp“ 2 Sek. drücken drücken 6.5 Ändern der Drehrichtung - 2 Varianten Bei bereits eingestellten Endlagen kann die Drehrichtung nur mit Variante b) geändert werden. „Aufwärts“ und „Abwärts“ 2 Sek. drücken Wenn noch keine Endlagen gesetzt wurden, sind beide Varianten möglich.
- Page 10 6.7 Zwischenstopp-Funktion aktivieren / deaktivieren Wichtig! - Für die Einstellung der Zwischenstopp-Funktion müssen die Endlagen bereits eingestellt sein. Um zur Zwischenposition zu gelangen drücken Sie bitte die „Stopp“ Taste 2 Sekunden. Wenn der Motor sich in der Schrittfunktion befindet, bewegt dieser sich (unabhängig von der derzeitigen Position) nach drücken Zur gewünschten...
- Page 11 6.11 Regulierung der Geschwindigkeit • Im Lieferzustand ist die höchste Drehgeschwindigkeit eingestellt. Die Drehgeschwindigkeit kann nur geändert werden, sobald die Endlagen bereits eingestellt sind. Drehgeschwindigkeit reduzieren Dieser Motor besitzt 3 Geschwindigkeitsstufen: - Stufe 1 (höchste Stufe - voreingestellt) - Stufe 2 (mittlere Stufe) - Stufe 3 (niedrigste Stufe) Wenn Sie die Funktion „Drehgeschwindigkeit erhöhen“...
-
Page 12: Akku-Motor Typ Hrsdc
LED Statusanzeige: Im Ladevorgang = abwechselnd rot / grün blinkend, vollständig geladen = grün leuchtend 7.2 Bedienen des HRSDC...-BI Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokoll BI möglich. Informationen darüber, welche Sender über das Funkprotokoll BI verfügen, sind unter www.heicko.de oder www.heicko-bewegt.de zu finden. Aufwärts-Taste Abbildungen können von... - Page 13 7.5.1 Einstellung der oberen und unteren Endlage am Motortyp HRSDC...BI „Aufwärts“ Zur gewünschten „Aufwärts“ und „Abwärts“ zur gewünschten „Abwärts“ und Position fahren „Stopp“ 2 Sek. Position fahren „Stopp“ 2 Sek. 2 Sek.drücken 2 Sek.drücken gleichzeitig drücken gleichzeitig drücken und stoppen und stoppen 7.5.2 Korrigieren bestehender Endlagen Zur Änderung muss sich der Behang an der jeweiligen Endlage befinden.
- Page 14 Variante 3 Durch gleiche Vorgehensweise kann der hinzugefügte Sender auch wieder gelöscht werden. P1 2 Sek. Stopp 1 Sek. drücken drücken 7.8 Schrittfunktion aktivieren / deaktivieren = Schrittfunktion aktiviert Drücken Sie entweder die "Aufwärts" - oder "Abwärts" Taste für eine kurze Bewegung (loslassen = Schrittfunktion deaktiviert innerhalb von 2 Sekunden), Drücken Sie eine der (kontinuierlicher Modus aktiv)
-
Page 15: Wartung
Bitte prüfen Sie, ob der Führungsadapter an der richtigen Position sitzt. Ursache: Die Walzenkapsel ist verrutscht. Lösung: Verschrauben Sie die Walzenkapsel mit der Wickelwelle. 13. Technische Daten HRSDC4013-14-40-BI HRSDC6020-10-60-BI Art.-Nr. ERSDC2803-35-BI ERSDC1038-02-BI HRSDC4013-14-60-BI HRSDC6020-10-FP-BI HRSDC4013-14-FP-BI HRSDC6020-10-FS-BI HRSDC4013-14-FS-BI [mm] Motorlänge ohne Lager... - Page 16 Notes -16-...
- Page 17 D-51545 Waldbröl © heicko 2021 – Duplication and reproduction of images, text and any other content, for anything other than purely private purposes requires our express written consent. We reserve the right to exercise our legal rights, to prevent the illegal use of the enclosed content.
-
Page 18: General Safety Information
Dear Customers, Thank you for choosing a quality product from heicko e-ast GmbH. We appreciate your trust. Our rechargeable tubular motors enable the electromechanical operation of roller shutters and interior blinds easily and cost-effectively. Our tubular motors are developed and produced with a high degree of quality and reliability. -
Page 19: Assembly Information
3. Assembly of the tubular motor The following assembly instructions are valid for default installations in conjunction with heicko rechargeable tubular motors and accessories (Page 17). The motor head can be mounted on each side of the roller shutter box / blind, left and right. -
Page 20: Mounting The Motor On The Brackets
LED status display: During charging = green flashing, fully charged = green glowing 5.2 Radio operation of the ERSDC2803-35-BI motors The operation is only possible with emitters with radio code BI. Information on which emitters have radio code BI is available at www.heicko.de or www.heicko-bewegt.de. - Page 21 • Both limit positions must be set as described (coherently, in one operation). • If a correction of the limit positions is required, please proceed as described at 5.5.2. 5.5.1 Setting of the upper and lower limit position of motor type ERSDC2803-35-BI Press „Stop“ and Press „Stop“...
- Page 22 5.7 Add an emitter (Copy from emitter A to emitter B) - 3 options Option 1 By the same procedure the added emitter can also be deleted. Press P2 Press P2 Press P2 for 1 second for 1 second for 1 second Option 2 Press P2 Press P2...
-
Page 23: Rechargeable Tubular Motor Type Ersdc1038-02-Bi
LED status display: During charging = green flashing, fully charged = green glowing 6.2 Radio operation of the ERSDC1038-02-BI motors The operation is only possible with emitters with radio code BI. Information on which emitters have radio code BI is available at www.heicko.de or www.heicko-bewegt.de. Micro-USB charging socket Illustrations may differ from... - Page 24 6.4 Connecting the motor to the emitter Press P1 Press Stop for 2 seconds for 2 seconds 6.5 Change of rotation direction - 2 options With the limit positions already set, the direction of rotation can only be changed with option b). Press „Up“...
- Page 25 6.7 Setup / Delete intermediate stop function Important! - To set the intermediate stop function, the limit positions must be already set. To get to the intermediate position please press the "Stop" button for 2 seconds. If the motor is using the step function, after pressing the „Stop“...
- Page 26 6.11 Speed regulation • When delivered, the highest rotation speed is set. The speed regulation can only be changed if the limit positions have been set. Reducing the rotation speed This motor has 3 speed levels: - Level 1 (highest level - default) - Level 2 (middle level) - Level 3 (lowest level) If you carry out the „increase rotation speed“...
-
Page 27: Rechargeable Tubular Motor Type Hrsdc
LED status: During charging = alternating red / green flashing, fully charged = green glowing 7.2 Radio operation of the HRSDC...-BI motors The operation is only possible with emitters with radio code BI. Information on which emitters have radio code BI is available at www.heicko.de or www.heicko-bewegt.de. Illustrations may differ from Stop... - Page 28 9.5.1 Setting of the upper and lower limit position of motor type HRSDC...-BI Press „Up“ Move to your Press „Stop“ and Press „Down“ Move to your Press „Stop“ and „Down“ desired position „Up“ simultaneously desired position and simultaneously for 2 for 2 seconds for 2 seconds for 2 seconds...
- Page 29 Option 3 By the same procedure the added emitter can also be deleted. Press P1 Press „Stop“ for 2 seconds for 1 second 7.8 Enable / Disable step function = Step function enabled Press either the "Up" or "Down" button for a short movement (release within 2 seconds), press one of = Step function disabled the buttons for more than 2 seconds and the motor...
-
Page 30: Maintenance
Please check if the adapter is placed on the right position. Cause: The idler slipped from ist position. Solution: Screw idler on the winding shaft. 13. Technical Data HRSDC4013-14-40-BI HRSDC6020-10-60-BI Item no. ERSDC2803-35-BI ERSDC1038-02-BI HRSDC4013-14-60-BI HRSDC6020-10-FP-BI HRSDC4013-14-FP-BI HRSDC6020-10-FS-BI HRSDC4013-14-FS-BI [mm] Motor length without bracket...
