Heicko ERSDC2803-35 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ERSDC2803-35 and is the answer not in the manual?

Questions and answers

Related Manuals for Heicko ERSDC2803-35

Summary of Contents for Heicko ERSDC2803-35

  • Page 3 Bedienungsanleitung ERSDC / HRSDC Rohrmotoren ERSDC: Akku-Rohrmotor, Endlagen per Funk elektronisch einstellbar HRSDC: Akku-Rohrmotor, Endlagen per Funk elektronisch einstellbar Einbau- und Bedienungsanleitung .............................. S. 01 Installation and user manual ................................P. 21 Detaillierte Informationen zu unseren Motoren finden Sie auf www.heicko-bewegt.de.

  • Page 4: Table Of Contents

    D-51545 Waldbröl © heicko 2020 – Vervielfältigung und Nachdruck von Bildern, Texten und sonstigen Inhalten zu anderen als rein privaten Zwecken bedarf unserer ausdrücklichen und schriftlichen Einwilligung. Gegen die unzulässige Nutzung der Inhalte behalten wir uns alle rechtlichen Maßnahmen vor.

  • Page 5: Allgemeine Sicherheitshinweise

    Sehr geehrte Kunden, Sie haben sich für ein Qualitätsprodukt aus dem Hause heicko e-ast gmbH entschieden. Wir bedanken uns dafür und wissen Ihr Vertrauen sehr zu schätzen. Mit unseren Akku-Rohrmotoren lassen sich Rollläden und Innenrollos einfach und preisgünstig elektromechanisch antreiben.

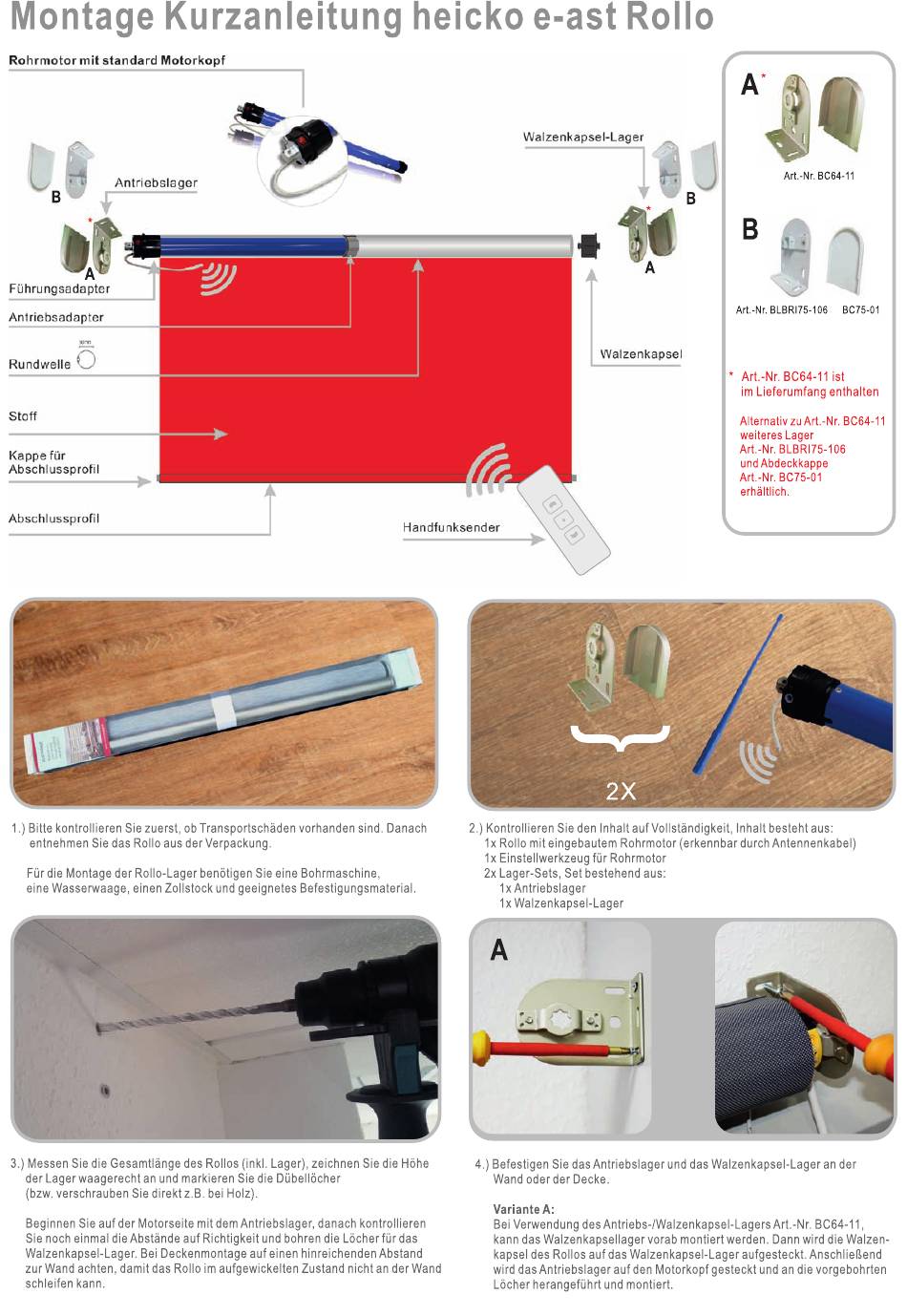

  • Page 6: Hinweise Zur Montage

    Aufwand erreichbar sind. 3. Einbau des Rohrmotors Die folgenden Montagehinweise gelten für Standardeinbausituationen in Verbindung mit Akku-Rohrmotoren von heicko und dem Zubehör (S. 2). Der Antriebskopf des Motors kann auf der rechten oder der linken Seite des Rollladenkastens / Rollos eingebaut werden.

  • Page 7: Einbau Des Motors In Die Lager

    Ruhemodus geschaltet. Durch den erstmaligen Anschluss an das Ladegerät wird dieser Ruhemodus aufgehoben. LED Statusanzeige: Im Ladevorgang = grün blinkend, vollständig geladen = grün leuchtend 5.2 Bedienen des ERSDC2803-35 Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokoll G2 möglich. Informationen darüber, welche Sender über das Funkprotokoll G2 verfügen, sind unter www.heicko.de oder www.heicko-bewegt.de zu finden.
  • Page 8 5.5.1 Modus zur Einstellung der Endlagen P2 1 Sek. „Aufwärts“ 1 Sek. P2 1 Sek. drücken drücken drücken 5.5.2 Einstellung der oberen und unteren Endlage am Motortyp ERSDC2803-35 „Stopp“ 1 Sek. „Stopp“ 5 Sek. „Aufwärts“ Zur gewünschten „Abwärts“ zur gewünschten 1 Sek.drücken...
  • Page 9 5.7 Löschen der Endlagen • Bei der Anwendung der Funktion kann sich der Behang an einer beliebigen Position befinden. • Mit dieser Funktion werden beide Endlagen gelöscht. P2 1 Sek. „Abwärts“ 1 Sek. P2 1 Sek. drücken drücken drücken 5.8 Einen Sender hinzufügen (kopieren von Sender A nach B) P2 1 Sek.

  • Page 10: Akku-Motor Typ Ersdc3803-35

    LED Statusanzeige: Im Ladevorgang = grün blinkend, vollständig geladen = grün leuchtend 6.2 Bedienen des ERSDC3808-35 Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokoll G2 möglich. Informationen darüber, welche Sender über das Funkprotokoll G2 verfügen, sind unter www.heicko.de oder www.heicko-bewegt.de zu finden. Micro-USB Ladebuchse Abbildungen können von...
  • Page 11 6.5 Ändern der Drehrichtung - 2 Varianten P1 2 Sek. P2 1 Sek. P2 1 Sek. „Abwärts“ 1 Sek. drücken drücken drücken drücken P1 10 Sek. drücken 6.6 Einstellung der Endlagen Wichtig! - Bitte beachten • Für die Einstellung der Endlagen muss der Motor mit einem Sender verbunden sein. •...
  • Page 12 6.8 Löschen der Endlagen • Bei der Anwendung der Funktion kann sich der Behang an einer beliebigen Position befinden. • Mit dieser Funktion werden beide Endlagen gelöscht. P2 1 Sek. „Abwärts“ 1 Sek. P2 1 Sek. drücken drücken drücken 6.9 Einen Sender hinzufügen (kopieren von Sender A nach B) P2 1 Sek.

  • Page 13: Akku-Motor Typ Ersdc1038-02

    LED Statusanzeige: Im Ladevorgang = grün blinkend, vollständig geladen = grün leuchtend 7.2 Bedienen des ERSDC1038-02 Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokoll G2 möglich. Informationen darüber, welche Sender über das Funkprotokoll G2 verfügen, sind unter www.heicko.de oder www.heicko-bewegt.de zu finden. Micro-USB Ladebuchse Abbildungen können von...
  • Page 14 7.4 Verbinden des Motors mit dem Handfunksender P1 2 Sek. P2 1 Sek. P2 1 Sek. „Aufwärts“ 1 Sek. drücken drücken drücken drücken 7.5 Ändern der Drehrichtung - 2 Varianten P1 2 Sek. P2 1 Sek. P2 1 Sek. „Abwärts“ 1 Sek. drücken drücken drücken...
  • Page 15 7.7 Zwischenstopp-Funktion aktivieren / deaktivieren Wichtig! - Für die Einstellung der Zwischenstopp-Funktion müssen die Endlagen bereits eingestellt sein. Um zur Zwischenposition zu gelangen drücken Sie bitte die „Stopp“ Taste 2 Sekunden. Zur gewünschten „Stopp“ 1 Sek. P2 1 Sek. „Stopp“ 1 Sek. „Stopp“...

  • Page 16: Akku-Motor Typ Ersdc1040-06

    LED Statusanzeige am Ladegerät: Im Ladevorgang = rot leuchtend, vollständig geladen = grün leuchtend 8.2 Bedienen des ERSDC1040-06 Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokoll G2 möglich. Informationen darüber, welche Sender über das Funkprotokoll G2 verfügen, sind unter www.heicko.de oder www.heicko-bewegt.de zu finden. Abbildungen können von Multifunktions- den Artikeln abweichen und Aufwärts-Taste...
  • Page 17 8.4 Ändern der Drehrichtung - 2 Varianten P1 2 Sek. P2 1 Sek. P2 1 Sek. „Abwärts“ 1 Sek. drücken drücken drücken drücken P1 6 Sek. drücken 8.5 Einstellung der Endlagen Wichtig! - Bitte beachten • Für die Einstellung der Endlagen muss der Motor mit einem Sender verbunden sein. •...
  • Page 18 8.7 Löschen der Endlagen • Bei der Anwendung der Funktion kann sich der Behang an einer beliebigen Position befinden. • Mit dieser Funktion werden beide Endlagen gelöscht. P2 1 Sek. „Abwärts“ 1 Sek. P2 1 Sek. drücken drücken drücken 8.8 Einen Sender hinzufügen (kopieren von Sender A nach B) P2 1 Sek.

  • Page 19: Akku-Motor Typ Hrsdc4013-14

    LED Statusanzeige: Im Ladevorgang = abwechselnd rot / grün blinkend, vollständig geladen = grün leuchtend 9.2 Bedienen des HRSDC4013-14-* Motors per Funk Die Bedienung ist nur mit Handfunksendern mit dem Funkprotokoll G2 möglich. Informationen darüber, welche Sender über das Funkprotokoll G2 verfügen, sind unter www.heicko.de oder www.heicko-bewegt.de zu finden. Aufwärts-Taste Abbildungen können von...
  • Page 20 9.5.1 Modus zur Einstellung der Endlagen P2 1 Sek. „Aufwärts“ 1 Sek. P2 1 Sek. drücken drücken drücken 9.5.2 Einstellung der oberen und unteren Endlage am Motortyp HRSDC4013-14-* „Stopp“ 1 Sek. „Stopp“ 5 Sek. „Aufwärts“ Zur gewünschten „Abwärts“ zur gewünschten 1 Sek.drücken Position fahren drücken...
  • Page 21 9.9 Fernbedienung B entfernen / löschen während Fernbedienung A erhalten bleibt P2 1 Sek. P2 1 Sek. P2 1 Sek. drücken drücken drücken 9.10 Handfunksender entfernen / löschen • Durch diese Funktion werden die Verbindungen von allen mit dem Motor verbundenen Handfunksendern gelöscht. P2 1 Sek.

  • Page 22: Wartung

    Bitte prüfen Sie, ob der Führungsadapter an der richtigen Position sitzt. Ursache: Die Walzenkapsel ist verrutscht. Lösung: Verschrauben Sie die Walzenkapsel mit der Wickelwelle. 13. Technische Daten HRSDC4013-14-40 Art.-Nr. ERSDC2803-35 ERSDC3808-35 ERSDC1038-02 ERSDC1040-06 HRSDC4013-14-60 HRSDC4013-14-FP HRSDC4013-14-FS [mm] Motorlänge o. Lager...
  • Page 23 D-51545 Waldbröl © heicko 2020 – Duplication and reproduction of images, text and any other content, for anything other than purely private purposes requires our express written consent. We reserve the right to exercise our legal rights, to prevent the illegal use of the enclosed content.

  • Page 24: General Safety Information

    • Since the battery supply eliminates the connection to the electrical building network, no electrician is required for the installation. • ERSDC2803-35, ERSDC3808-35 and ERSDC1038-02: Charging the motors must be done with a charger with micro USB plug (not included), e.g.

  • Page 25: Assembly Information

    3. Assembly of the tubular motor The following assembly instructions are valid for default installations in conjunction with heicko rechargeable tubular motors and accessories (Page 21). The motor head can be mounted on each side of the roller shutter box / blind, left and right.

  • Page 26: Mounting The Motor On The Brackets

    LED status display: During charging = green flashing, fully charged = green glowing 5.2 Radio operation of the ERSDC2803-35 motors The operation is only possible with emitters with radio code G2. Information on which emitters have radio code G2 is available at www.heicko.de or www.heicko-bewegt.de.
  • Page 27 Press P2 Press „Up“ Press P2 for 1 second for 1 second for 1 second 5.5.2 Setting of the upper and lower limit position of motor type ERSDC2803-35 Press „Stop“ Press „Stop“ Press „Up“ Move to your Press „Down“ Move to your...
  • Page 28 5.7 Deleting of the limit positions • When using the function, the blind can be in any position. • This function deletes both limit positions. Press P2 Press „Down“ Press P2 for 1 second for 1 second for 1 second 5.8 Add an emitter (Copy from emitter A to emitter B) Press P2 Press P2...

  • Page 29: Rechargeable Tubular Motor Type Ersdc3803-35

    LED status display: During charging = green flashing, fully charged = green glowing 6.2 Radio operation of the ERSDC3808-35 motors The operation is only possible with emitters with radio code G2. Information on which emitters have radio code G2 is available at www.heicko.de or www.heicko-bewegt.de. Micro-USB charging socket Illustrations may differ from...
  • Page 30 6.5 Change of rotation direction - 2 options Press P1 Press P2 Press P2 Press „Down“ for 2 seconds for 1 second for 1 second for 1 second Press P1 for 10 seconds 6.6 Adjustment of the limit positions Important! - Please note •...
  • Page 31 6.8 Deleting of the limit positions • When using the function, the blind can be in any position. • This function deletes both limit positions. Press P2 Press „Down“ Press P2 for 1 second for 1 second for 1 second 6.9 Add an emitter (Copy from emitter A to emitter B) Press P2 Press P2...

  • Page 32: Rechargeable Tubular Motor Type Ersdc1038-02

    LED status display: During charging = green flashing, fully charged = green glowing 7.2 Radio operation of the ERSDC1038-02 motors The operation is only possible with emitters with radio code G2. Information on which emitters have radio code G2 is available at www.heicko.de or www.heicko-bewegt.de. Micro-USB charging socket Illustrations may differ from...
  • Page 33 7.4 Connecting the motor to the emitter Press P1 Press P2 Press P2 Press „Up“ for 2 seconds for 1 second for 1 second for 1 second 7.5 Change of rotation direction - 2 options Press P1 Press P2 Press P2 Press „Down“...
  • Page 34 7.7 Setup / Delete intermediate stop function Important! - To set the intermediate stop function, the limit positions must be already set. To get to the intermediate position please press the "Stop" button for 2 seconds. Press P2 Move to your Press „Stop“...

  • Page 35: Rechargeable Tubular Motor Type Ersdc1040-06

    LED status on charger: During charging = red glowing, fully charged = red glowing 8.2 Radio operation of the ERSDC1040-06 motors The operation is only possible with emitters with radio code G2. Information on which emitters have radio code G2 is available at www.heicko.de or www.heicko-bewegt.de. Illustrations may differ from Multi-function...
  • Page 36 8.4 Change of rotation direction - 2 options Press P1 Press P2 Press P2 Press „Down“ for 2 seconds for 1 second for 1 second for 1 second Press P1 for 6 seconds 8.5 Adjustment of the limit positions Important! - Please note •...
  • Page 37 8.7 Deleting of the limit positions • When using the function, the blind can be in any position. • This function deletes both limit positions. Press P2 Press „Down“ Press P2 for 1 second for 1 second for 1 second 8.8 Add an emitter (Copy from emitter A to emitter B) Press P2 Press P2...

  • Page 38: Rechargeable Tubular Motor Type Hrsdc4013-14

    LED status on charger: During charging = alternating red / green flashing, fully charged = green glowing 9.2 Radio operation of the HRSDC4013-14-* motors The operation is only possible with emitters with radio code G2. Information on which emitters have radio code G2 is available at www.heicko.de or www.heicko-bewegt.de. Illustrations may differ from Stop...
  • Page 39 9.5.1 Limit setting mode Press P2 Press „Up“ Press P2 for 1 second for 1 second for 1 second 9.5.2 Setting of the upper and lower limit position of motor type HRSDC4013-14-* Press „Stop“ Press „Stop“ Press „Up“ Move to your Press „Down“...
  • Page 40 9.9 Delete emitter B whilst emitter A remains active Press P2 Press P2 Press P2 for 1 second for 1 second for 1 second 9.10 Delete emitter • This function clears the connections from all emitters to the motor. Press P2 Press P2 Press „Stop“...

  • Page 41: Maintenance

    Please check if the adapter is placed on the right position. Cause: The idler slipped from its position. Solution: Screw idler on the winding shaft. 11. Technical Data HRSDC4013-14-40 Item no. ERSDC2803-35 ERSDC3808-35 ERSDC1038-02 ERSDC1040-06 HRSDC4013-14-60 HRSDC4013-14-FP HRSDC4013-14-FS [mm] Motor length without bracket...
  • Page 42 Notes -40-...

This manual is also suitable for:

Ersdc3808-35Ersdc1038-02Ersdc1040-06Hrsdc4013-14-40Hrsdc4013-14-60Hrsdc4013-14-fp ... Show all
