Czujnik ruchu PIR
INSTRUKCJA MONTAŻU I EKSPLOATACJI
EPS-36
Czujnik ruchu
50/60Hz 0,5W
120°/360°
IP 65
LEDLUM Sp. z o.o.
ul. 29 Listopada 64, 99-300 Kutno, Poland
CHARAKTERYSTYKA

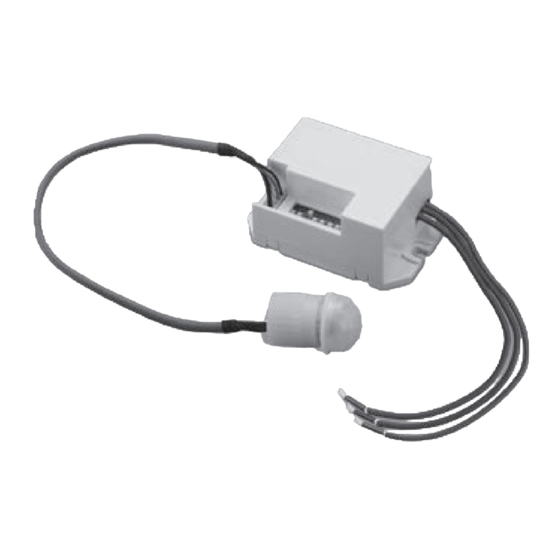

Czujnik ruchu EPS-36, to czujnik PIR wykorzystujący promieniowanie podczerwone. Służy on do automatycznego
sterowania oświetleniem w pomieszczeniu. Łączy w sobie automatyzm, wygodę, bezpieczeństwo, oszczędność
energii i praktyczność. Czujnik wykrywa ciepło ludzkiego ciała i załączy się, jeśli znajdzie sie ono w zasięgu jego
działania. Czujnik wykrywa ruch w monitorowanym obszarze od 3m do 6m, w zakresie 120
Konstrukcja czujnika została opracowana tak, by zminiaturyzować maksymalnie jego część elektroniczną oraz
umożliwić pracę za pomocą wyprowadzonego na przewodzie, hermetycznego (IP 65) detektora ruchu (długość
przewodu 180 mm). Czujnik działa zarówno w trybie dziennym, jak i nocnym. Urządzenie sterowane jest za pomocą
przełączników regulujących: tryb działania dzień/noc, zasięg działania (obszar detekcji ruchu) oraz czas załączenia
(świecenia).
DANE TECHNICZNE
Napięcie zasilania
Kąt detekcji ruchu
Zasięg działania (SENS)
Czas działania (TIME)
Natężenie światła w otoczeniu (LUX)
Obciążenie znamionowe
Stopień ochrony - detektor ruchu
Stopień ochrony - obudowa
Klasa ochronności
Wysokość instalacji: na suficie / na ścianie
Pobór mocy
Prędkość ruchu wykrywanego
Temperatura pracy
Wilgotność
IDENTYFIKACJA PORY DNIA I NOCY - FUNKCJA LUX
Czujnik potrafi automatycznie identyfikować dzień i noc, po odpowiednim ustawieniu przełącznika LUX
– Po ustawieniu przełącznika LUX w pozycji SŁOŃCE - (pozycja dolna), czujnik będzie działał w dzień i w nocy.
– Po ustawieniu przełącznika LUX w pozycji KSIĘŻYC - (pozycja górna), czujnik będzie działał przy natężeniu
światła w otoczeniu mniejszym niż 10 lux.
200W 200W 800W
USTAWIENIE CZASU ŚWIECENIA - FUNKCJA TIME
Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia się światła. Można ustawić go od
42g
wartości minimalnej 5s do maksymalnej 8min za pomocą przełączników TIME.
Opóźnienie czasowe wyłączenia oświetlenia – czas trwania załączenia oświetlenia jest modyfikowany w sposób
ciągły („Time-delay"). Oznacza to, że jeśli w trakcie pojedynczego cyklu ustawionego przez użytkownika
(jednokrotne załączenie oświetlenia przez czujnik) nastąpi opuszczenie strefy detekcji i ponowne pojawienie się
w niej, czas załączenia światła jest liczony od początku (według wcześniejszego ustawienia funkcji TIME).
USTAWIENIE OBSZARU DETEKCJI - FUNKCJA SENS
Obszar działania czujnika ruchu regulowany jest za pomocą przełącznika SENS
Może być on dostosowany do miejsca użytkowania:
– niska czułość wykrywania przy 3 m odległości - przełącznik SENS w pozycji minimum - (pozycja górna).
– wysoka czułość przy 6 m odległości, pasująca np. do dużego pomieszczenia - przełącznik SENS w pozycji
maksimum - (pozycja dolna).
ø18 mm
PRZEŁĄCZNIKI DIP
Noc
24 godziny
ø15,2 mm LUX
Rys. 1. Funkcje czujnika.
Symbol oznacza selektywne zbieranie sprzętu elektrycznego i elektronicznego, czyli tego produktu nie
wolno traktować jak innych odpadów domowych. Należy oddać go do właściwego punktu zbierającego
zużyty sprzęt elektryczny i elektroniczny. Właściwa realizacja zadań związanych ze zbieraniem zużytego
sprzętu elektrycznego i elektronicznego ma znaczenie szczególnie w przypadku,
gdy w tym sprzęcie występują składniki niebezpieczne, które mają szczególnie
negatywny wpływ na środowisko i zdrowie ludzi.
/ 360 .
o o
220-240VAC, 50/60Hz
120° / 360°
3 m / 6 m - średnica (do wyboru) (<24
o
5 s, 30 s, 1 min, 3 min, 5 min, 8 min (do wyboru)
10 lux / 2000 lux (do wyboru)
800 W (łączna moc żarówek)
200 W (łączna moc świetlówek energooszczędnych)
200 W (łączna moc źródeł światła LED)
IP 65
IP 20
II
2,2 m – 4 m / 1,8 m – 2,5 m
~ 0,5 W
0,6 ÷ 1,5 m/s
-20°C ~ +40°C
< 93% RH
.
3m
6m
SENS TIME-DELAY
MONTAŻ
1. Przed rozpoczęciem instalacji należy wyłączyć zasilanie.
2. Przykręcić spód urządzenia w wybranej pozycji za pomocą wkrętów i kołków rozporowych (Rys. 2).
3. Podłączyć zasilanie i obwód do czujnika według przedstawionego schematu podłączenia przewodów (Rys. 3).
4. Włączyć zasilanie i przetestować działanie czujnika.
C)
Rys.2. Mocowanie obudowy. Rys.3. Schemat podłączenia przewodów.
TESTOWANIE
Ustaw przełącznik LUX w pozycji SŁOŃCE - (pozycja dolna). Ustaw przełącz SENS w pozycji maksymalnej - (pozycja
⊲
dolna). Ustaw przełącznik TIME - 5" (5 sekund) na pozycję ON - (pozycja górna).
Włącz zasilanie. Po upływie 30 s (tryb synchronizacji) czujnik może rozpocząć działanie. Podłączona do czujnika
⊲
oprawa automatycznie włączy się, jeśli czujnik otrzyma sygnał indukcyjny. Jeżeli w ciągu 5 s od wykrycia ruchu
czujnik nie otrzyma kolejnego sygnału indukcyjnego, to oprawa wyłączy się.
Ustaw przełącznik LUX w pozycji KSIĘŻYĆ - (pozycja górna). Jeśli natężenia oświetlenia w otoczeniu jest
⊲
większe nie 10 lux, to czujnik nie będzie działał. Jeśli oświetlenie otoczenia jest mniejsze niż 3 lux (ciemność),
czujnik zadziała. W przypadku braku kolejnego sygnału indukcyjnego, czujnik powinien przestać działać
w ciągu 5 s.
UWAGA!
Jeśli urządzenie testowane jest w świetle dziennym, należy ustawić przełącznik LUX w pozycji SŁOŃCE
(2000 lux), w przeciwnym wypadku czujnik nie będzie działać.
Jeżeli moc oprawy jest większa niż 60W, to odległość między oprawą a czujnikiem powinna wynosić co
najmniej 60 cm.
UWAGI!
1. Instalację urządzenia powinien przeprowadzić uprawniony i doświadczony elektryk. Przed rozpoczęciem
.
instalacji należy koniecznie wyłączyć dopływ prądu do sieci elektrycznej, do której ma być podłączone
urządzenie i oprawa, aby zabezpieczyć się przed przypadkowym załączeniem napięcia! Przewody elektryczne
muszą być podłączone zgodnie z instrukcją oraz obowiązującymi przepisami.
2. Urządzenie nie może być montowane na nierównej i niestabilnej powierzchni.
3. Należy unikać kierowania detektora ruchu w stronę obiektów o powierzchniach silnie odblaskowych, takich
jak lustra itp.
4. Należy unikać montażu detektora ruchu w pobliżu źródeł ciepła, takich jak urządzenia grzewcze
i klimatyzacyjne, itp.
5. Należy unikać kierowania detektora ruchu w stronę obiektów, które mogą poruszać się na wietrze, takich
jak zasłony, wysokie rośliny, itp.
6. Dla własnego bezpieczeństwa, nie należy otwierać obudowy czujnika w celu znalezienia usterki.
7. Zastrzegamy sobie prawo do zmian w konstrukcji produktu.
8. Nie ponosimy odpowiedzialności za wady wynikłe z niestosowania się do zaleceń niniejszej instrukcji.
Zgodnie z art. 568 § 1 Kodeksu Cywilnego uprawnienia z tytułu rękojmi za wady fizyczne wygasają po
upływie dwóch lat, licząc od dnia wydania urządzenia Kupującemu.
NAJCZĘSTSZE PROBLEMY I SPOSOBY ICH ROZWIĄZYWANIA
Jeśli oprawa nie włącza się, należy:
⊲
- sprawdzić podłączenie zasilania i oprawy oświetleniowej,
- sprawdzić oprawę oświetleniową,
- sprawdzić, czy ustawienie LUX odpowiada światłu otoczenia,
- sprawdzić, czy napięcie robocze odpowiada źródłu zasilania.
Jeśli czułość czujnika jest słaba, należy:
⊲
- sprawdzić, czy przed detektorem nie ma przeszkód, które mogą wpłynąć na odbiór sygnałów,
- sprawdzić, czy źródło sygnału indukcyjnego znajduje się w obszarze wykrywania ruchu,
- sprawdzić, czy wysokość montażu odpowiada wysokości wymaganej w instrukcji,
- sprawdzić, czy temperatura otoczenia nie jest zbyt wysoka.
Jeśli czujnik nie może automatycznie wyłączyć oprawy, należy:
⊲
- sprawdzić, czy w obszarze wykrywania ruchu jest sygnał ciągły,
- sprawdzić, czy opóźnienie czasowe jest ustawione na maksymalnej pozycji,
- sprawdzić, czy moc odbiornika jest zgodna z instrukcją.
| PL
NIEBIESKI
BRĄZOWY
CZERWONY
OBCIĄŻENIE
