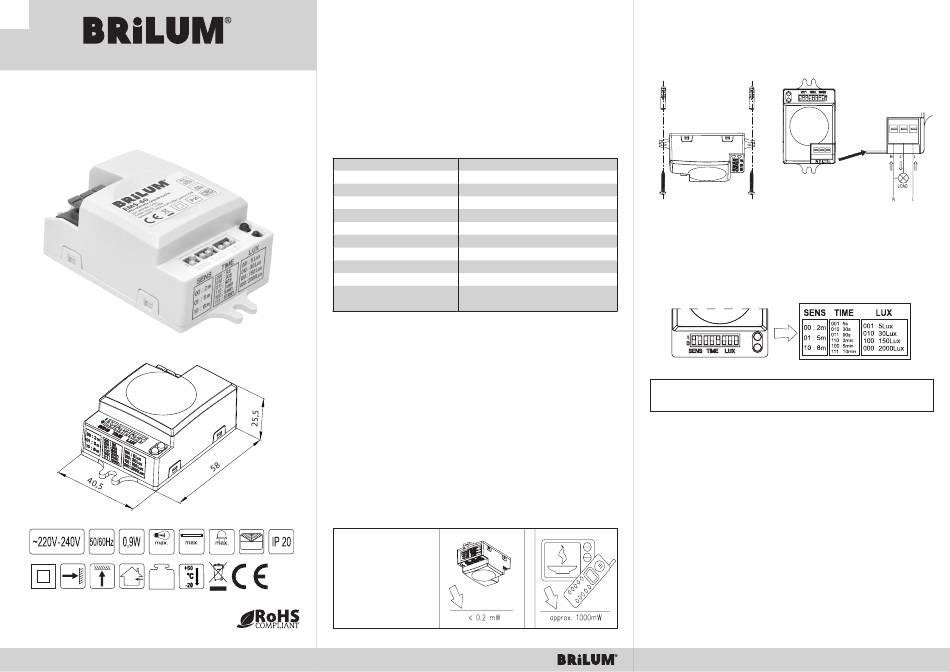

Brilum EMS-60 Installation And Operating Manual

PL
Mikrofalowy czujnik ruchu
EMS-60
1200W 300W
44g
BRILUM S.A.
05-520 Konstancin-Jeziorna, ul. Wilanowska 1A
INSTRUKCJA MONTAŻU I EKSPLOATACJI

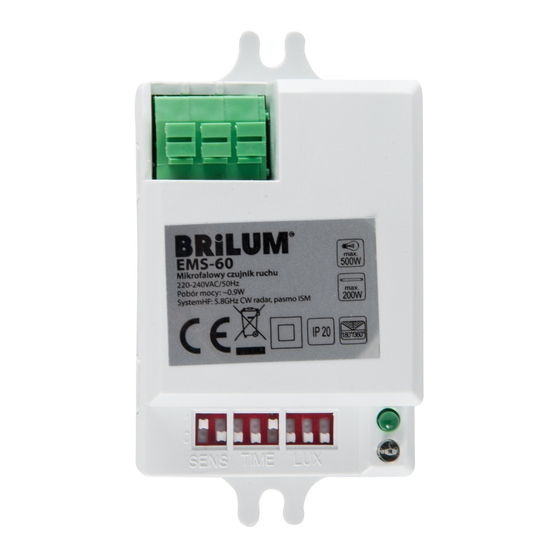

Mikrofalowy czujnik ruchu EMS-60
Czujnik mikrofalowy wysyłający fale elektromagnetyczne o wysokiej częstotliwości (5.8GHz) i o zintegrowanym
obwodzie. Zaletą czujnika jest prosta instalacja i szeroki zakres zastosowań. Łączy on w sobie
automatyzm, wygodę, bezpieczeństwo, oszczędność energii i praktyczność. Działa wykrywając ruch
człowieka, gdy ten pojawi się w obszarze detekcji, natychmiast podając napięcie na zacisk L' , do
którego podłączone są odbiorniki (oprawa). Czujnik wykrywa ruch przez drzwi, szyby i cienkie
ściany. Zasięg wykrywania ruchu zależy od ustawień czujnika. Czujnik automatycznie rozpoznaje porę
dnia. Steruje żarówkami o łącznej mocy 1200W, świetlówkami energooszczędnymi o mocy do 300W oraz
źródłami światła LED do mocy 300W.
DANE TECHNICZNE
Napięcie zasilania
Częstotliwość fal
Moc nadawcza
Kąt detekcji ruchu
Zasięg (SENS)
Czas działania (TIME)
Natężenie światła w otoczeniu (LUX)
Wysokość instalacji
Pobór mocy
Szybkość wykrycia ruchu
Obciążenie znamionowe
REGULACJA OBSZARU DETEKCJI – FUNKCJA SENS
Obszar działania czujnika ruchu regulowany jest za pomocą funkcji SENS. Może być on dostosowany do
miejsca użytkowania: niska czułość wykrywania przy 2m odległości, wysoka czułość przy 8m odległości,
pasująca np. do dużego pomieszczenia.
USTAWIANIE CZASU ŚWIECENIA – FUNKCJA TIME
Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia się światła.
Opóźnienie jest regulowane i można je ustawić od wartości minimalnej 5s do maksymalnej 10min
za pomocą funkcji TIME.
Opóźnienie wyłączenia oświetlenia – czas trwania załączenia oświetlenia jest modyfikowany w sposób ciągły
(„time-delay"). Oznacza to, że jeśli w trakcie pojedynczego cyklu ustawionego przez użytkownika
(jednokrotne załączenie oświetlenia przez czujnik) nastąpi opuszczenie strefy detekcji i ponowne
pojawienie się w niej, czas załączenia światła jest liczony od początku (według wcześniejszego
ustawienia funkcji TIME).
IDENTYFIKACJA PORY DNIA - FUNKCJA LUX
Ustawienie funkcji LUX w pozycji:
"000" – czujnik ruchu może działać niezależnie od pory dnia,
"001" – czujnik ruchu może działać przy oświetleniu otoczenia mniejszym niż 5 lux.
W celu zapoznania się powyższą regulacją, proszę skorzystać z wzoru testowego.
UWAGA!
180°/360°
300VA
Wyjście wysokiej częstotliwości
czujnika HF wynosi 0,2mW - można
to porównać do mocy transmisyjnej
5000 telefonów komórkowych
lub mocy na wyjściu kuchenki
mikrofalowej.
www.brilum24.pl
220V-240VAC 50/60Hz
5,8GHz CW radar, pasmo ISM
< 0,2mW
180° / 360°
2m, 5m, 8m (do wyboru)
5s, 30s, 90s, 3min, 5min, 10min (do wyboru)
5 lux, 30 lux, 150 lux, 2000 lux (do wyboru)
1,5m ÷ 3,5m
~0,9W
0,6 ÷ 1,5m/s
1200W (łączna moc żarówek),
300W (łączna moc świetlówek energooszczędnych)
300VA (źródła światła LED)
MONTAŻ (patrz: schemat)
1. Odłączyć zasilanie.
2. Przykręcić spód urządzenia, w wybranej pozycji, za pomocą wkrętów i kołków rozporowych, przez otwory
w czujniku (Rys.1).
3. Podłączyć zasilanie i obwód do czujnika – jak na załączonym schemacie podłączenia przewodów (Rys. 2).
4. Włączyć zasilanie i sprawdzić działanie czujnika.
Rys.1. Rys.2. Schemat podłączenia przewodów
TESTOWANIE
1. Ustawienie przełączników SENS: Pierwszy przełącznik ustawić w pozycji „1", drugi w pozycji „0".
Ustawienie przełączników TIME: Pierwszy i drugi przełącznik ustawić w pozycji "0", a trzeci
przełącznik w pozycji "1".
Ustawienie przełączników LUX: Ustaw pierwszy, drugi i trzeci przełącznik w pozycji "0" (Rys. 3).
2. Włączyć zasilanie. Lampa podłączona do czujnika ruchu automatycznie włączy się raz i wyłączy
po upływie ustawionego czasu działania. Jeśli czujnik otrzyma sygnał wzbudzenia, włączy się ponownie.
3. Jeżeli w ciągu 5s od pierwszego wykrycia ruchu czujnik nie otrzyma sygnału wzbudzenia to lampa
powinna się wyłączyć.
Rys.3.
Uwaga!
Jeśli urządzenie testowane jest w świetle dziennym, należy ustawić przełącznik LUX na max. wielkość
2000 lux, w przeciwnym wypadku czujnik światła może nie działać.
UWAGI
➢ Instalację urządzenia powinien przeprowadzić doświadczony elektryk.
➢ Urządzenie nie może być montowane na nierównej i niestabilnej powierzchni.
➢ Nie powinno być przeszkód i ruchomych obiektów przed oknem detektora - przód czujnika nie może
być zasłonięty, ponieważ wpłynie to na detekcję.
➢ Należy unikać montażu w pobliżu metalu i szkła, które mogą zakłócić działanie czujnika.
➢ Dla własnego bezpieczeństwa, nie należy otwierać obudowy czujnika, w przypadku znalezienia usterki.
➢ W celu uniknięcia uszkodzenia produktu, podczas instalacji czujnika, proszę zamontować bezpiecznik 6A.
➢ Producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania się do zaleceń niniejszej
instrukcji. Zgodnie z art. 568 §1 Kodeksu Cywilnego uprawnienia z tytułu rękojmi za wady fizyczne
wygasają po upływie dwóch lat, licząc od dnia wydania oprawy Konsumentowi.
NAJCZĘSTSZE PROBLEMY I SPOSOBY ICH ROZWIĄZYWANIA
➢ Jeśli oprawa nie włącza się, należy sprawdzić:
• zasilanie i oprawę,
• czy kontrolka jest włączona po wykryciu – jeśli tak, sprawdzić oprawę,
• czy kontrolka świeci się po wykryciu – jeśli nie, sprawdzić czy ustawienie LUX odpowiada światłu otoczenia,
• czy napięcie robocze odpowiada źródłu zasilania.
➢ Gdy czułość jest słaba, należy sprawdzić:
• czy przód czujnika nie jest niczym przysłonięty,
• czy źródło sygnału jest w zasięgu pola detekcji,
• jaka jest wysokość instalacji.
➢ Czujnik nie może wyłączyć automatycznie oprawy w poniższych przypadkach:
• jeśli jest ciągły sygnał dla czujnika w polu detekcji,
• jeśli jest ustawiony zbyt długi czas opóźnienia,
• jeśli moc odbiornika jest niezgodna z instrukcją.
