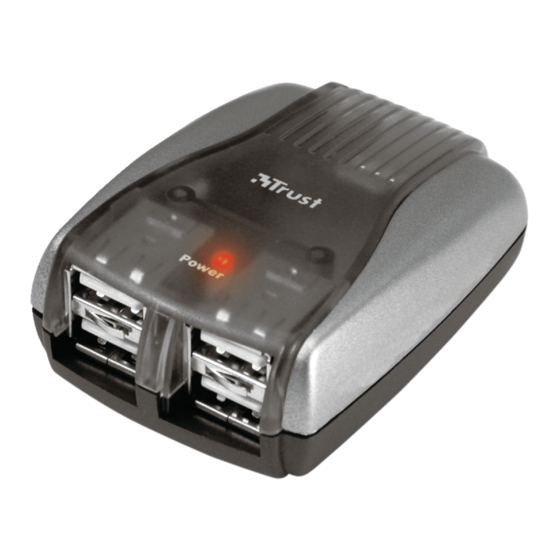

Trust HU-4140P Quick Start Manual

HU-4140P 4 PORT USB2
Component description
See figure 1 at the bottom of the page.
Description Function
A LED Is lit when the hub is connected to a USB port on the computer.
B USB port Connect the USB cable which is connected to your computer here.
C USB port Connect your USB device here.
D Power connection Here, you can connect a power cable (not supplied).
Use
1. Turn the computer off.
2. Connect USB port (B in figure 1) to the computer. Turn the computer back on.
3. The hub will be automatically detected.
4. Follow the on-screen instructions.
5. The hub is now ready for use. The LED (A in figure 1) will be lit.
6. You can now connect your USB devices to the USB port (C in figure 1).
NOTE: If you have a USB 2.0 hub, connect it to a USB 2.0 port on your pc.
NOTE: Depending on the model, it could be that the hub has a second LED. This LED lits up
when an optional power adapter is used
Troubleshooting
Problem Cause
The USB hub does The USB cable has not been
not work.
connected correctly to the
computer's USB port.
Your computer's USB port is
disabled in the BIOS.
The USB cable has The length of the USB cable must
been extended and not exceed 3.5 metres. A USB
the device no repeater must be used if the cable
longer works. is longer than 3.5 metres.
A device connected The device has not been installed
to the USB hub or has not been installed correctly.
does not work or
does not work
correctly.
A message is Too many devices are connected
displayed stating and they are using too much
that not enough power.
power can be given
to the connected
device.
Message: 'High Hub is connected to a USB 1.1
speed device is port.
connected to a low
speed USB port'
when connecting
hub
The problem is not The latest FAQ update is available
listed here. on the Internet.
If you still have problems after trying these solutions, please contact one of the Trust Customer Care
Centres (see table in bottom right-hand corner). Please have the following information available: the
article number (in this case 13070 or 12780) and a good description of what is not working and
precisely when the problem occurs.
FIG. 1
(HUB411T & 420T 4 PORT COMPACT USB HUB SERIES)
UK
Possible solution
Connect the USB cable correctly to a
free USB port on your computer.
Activate the USB port in the BIOS. See
the instruction manual provided with
your computer for instructions on how to
do this.
Do not extend the cable.
Remove the device from the USB 2.0
hub and uninstall the drivers. Install the
device as described in the instruction
manual provided with the device.
Remove one or more devices until you
have enough power.
Connect a power cable to point D on the
hub. The power supply must satisfy the
following specifications:
5VDC / 2.5 A
Connect your hub to a USB 2.0 port.
Go to http://www.trust.com/13070 or
http://www.trust.com/12780 for
information regarding this product for
USB hub FAQ's.
Komponentenbeschreibung
Siehe Abbildung 1 unten auf der Seite.
Beschreibung Funktion
A LED Leuchtet, wenn der Hub an einen USB-Port am Computer
angeschlossen ist.
B USB-Port Schließen Sie hier das USB-Kabel an, das mit Ihrem Computer
verbunden ist.
C USB-Port Schließen Sie hier Ihr USB-Gerät an.
D Stromanschluss Hier können Sie ein Stromkabel anschließen (nicht im Lieferumfang
enthalten).
Verwendung
1. Schalten Sie den Computer aus.
2. Verbinden Sie den USB-Port (B, Abbildung 1) mit dem Computer. Schalten Sie den Computer
wieder ein.
3. Der Hub wird automatisch erkannt.
4. Befolgen Sie die Anweisungen auf dem Bildschirm.
5. Der Hub ist jetzt einsatzbereit. Die LED-Anzeige (A, Abbildung 1) leuchtet.
6. Jetzt können Sie Ihr USB-Gerät an den USB-Port (C, Abbildung 1) anschließen.
HINWEIS: Wenn Sie einen USB 2.0-Hub haben, schließen Sie ihn an den USB 2.0-Port Ihres PCs.
HINWEIS: Je nach Modell verfügt der Hub eventuell über eine zweite LED-Anzeige. Diese LED-
Anzeige leuchtet, wenn ein optionaler Stromadapter verwendet wird.
Fehlerbehebung
Problem Mögliche Ursache
Der USB-Hub Das USB-Kabel ist nicht korrekt an
funktioniert nicht. den USB-Port des Computers
angeschlossen.
Der USB-Port Ihres Computers ist
im BIOS deaktiviert.
Das USB-Kabel Das USB-Kabel darf nicht länger
wurde verlängert als 3,5 m sein. Wenn das Kabel
und das Gerät länger als 3,5 m ist, muss ein
funktioniert nicht USB-Repeater verwendet werden.
mehr.
Ein an den USB- Das Gerät wurde nicht oder nicht
Hub richtig installiert.
angeschlossenes
Gerät funktioniert
nicht oder
mangelhaft.
Eine Meldung zeigt Es sind zu viele Geräte
an, dass das angeschlossen, die zu viel Strom
angeschlossene verbrauchen.
Gerät nicht
ausreichend mit
Strom versorgt
wird.
Meldung: „High Der Hub ist an einen USB 1.1-Port
speed device is angeschlossen.
connected to a low
speed USB port'
when connecting
hub"
Das Problem wird Die neueste Version der FAQ
hier nicht genannt. steht im Internet zur Verfügung.
Wenn das Problem damit nicht behoben werden kann, wenden Sie sich an eine der Trust-
Kundenbetreuungsstellen (siehe Tabelle rechts unten). Die folgenden Angaben sollten Sie zur Hand
haben: die Artikelnummer (in diesem Fall 13070 oder 12780) und eine genaue Beschreibung, die
wiedergibt, was wann nicht funktioniert.
DE
Mögliche Lösung
Schließen Sie das USB-Kabel korrekt an
einen freien USB-Port des Computers
an.
Aktivieren Sie den USB-Port im BIOS.
Anweisungen dazu finden Sie im
Handbuch Ihres Computers.
Verlängern Sie das Kabel nicht.
Entfernen Sie das Gerät vom USB 2.0-
Hub und deinstallieren Sie die Treiber.
Installieren Sie das Gerät wie im
Handbuch des Geräts beschrieben.
Entfernen Sie ein oder mehrere Geräte,
bis Sie ausreichend Strom haben.
Schließen Sie ein Stromkabel an Punkt
D am Hub. Die Stromversorgung muss
folgende Bedingungen erfüllen:
5 VDC / 2,5 A
Schließen Sie Ihren Hub an einen USB
2.0-Port an.
Gehen Sie zu
http://www.trust.com/13070 oder
http://www.trust.com/12780, wo Sie
Produktinformationen und die FAQ zu
dem USB-Hub nachlesen können.
