Instalación del calentador de aire

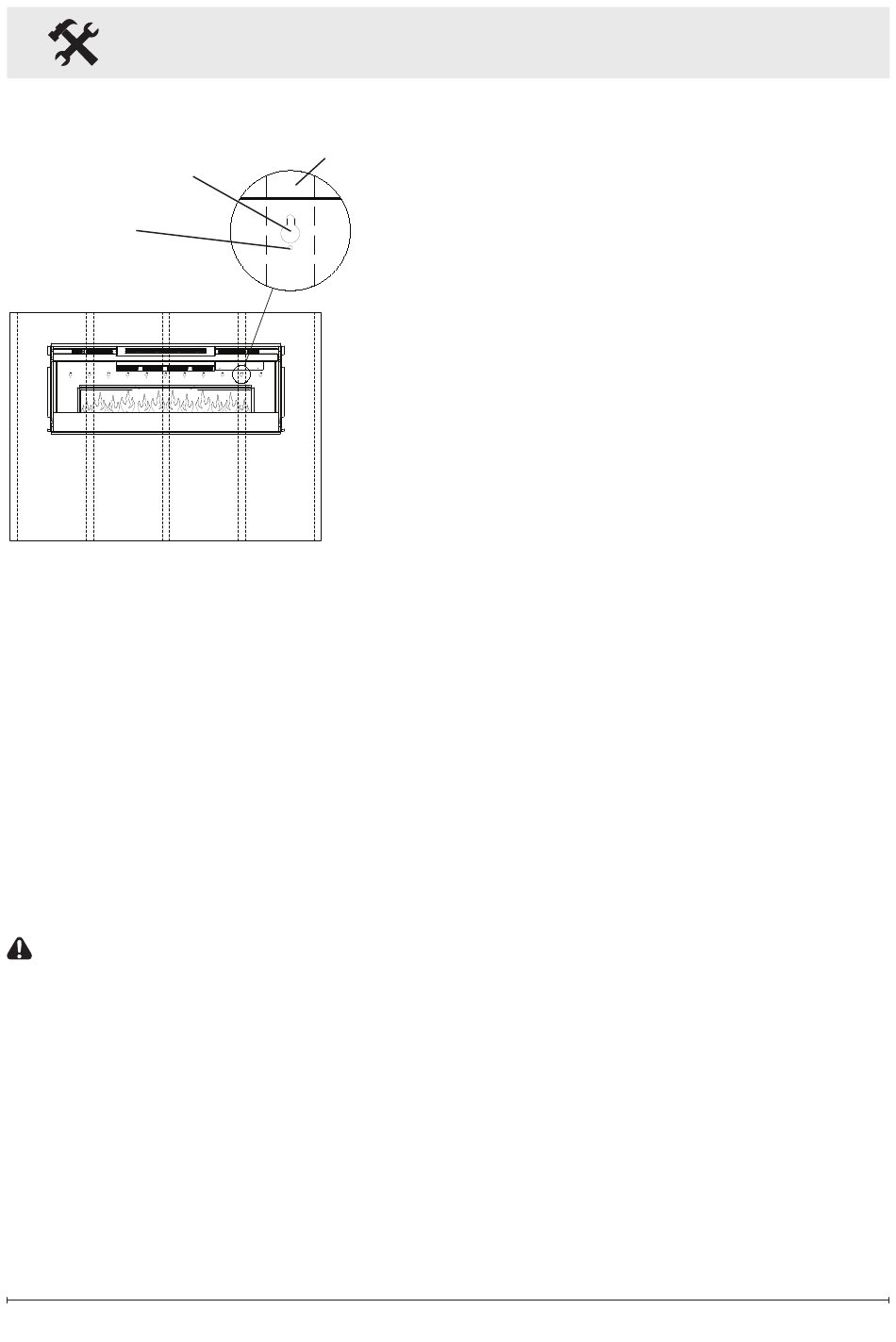

Figura 9
Bocallave
Taladro de
montaje permanente
• Quite dos tornillos Phillips de
cada una de las dos abrazaderas
del vidrio (Figura 2, página
• Quite las abrazaderas del
• Manteniendo la presión con
una mano sobre el vidrio
parcialmente reflectante, incline
el calentador de aire hacia arriba
y levemente hacia adelante
para permitir que el vidrio
parcialmente reflectante salga
del marco interno.
PRECAUCIÓN: El vidrio
parcialmente reflectante no es
templado. No golpee ni deje caer
el vidrio parcialmente reflectante,
a fin de evitar roturas y lesiones
personales.
• Quite el vidrio parcialmente
reflectante del calentador de
4. Ubique el calentador de aire en
una pared en la posición en la
que lo montará (Figura 9). Use
Travesaño
de pared
5. Asegurándose de que, al menos,
6. Quite el calentador de aire de
9).
7. Donde las ubicaciones de los
vidrio.
8. Atornille los cuatro tornillos de
9. Alinee los bocallaves
aire.
un nivel de burbuja (se suministra
uno) para asegurar que el
calentador de aire esté a nivel en
la pared.
dos bocallaves estén alineados
con un travesaño de pared (los
bocallaves están espaciados por
4 pu [10.2 cm] entre centros),
marque la ubicación de los cuatro
tornillos en la pared (a través de
los bocallaves).
la pared y guárdelo en un lugar
seguro, alejado de las zonas de
paso.
tornillos marcadas no estén
alineadas con un travesaño
de pared, inserte (atornille)
uno de los dos anclajes de
pared suministrados (perfore
previamente si es necesario).
Repita si sólo dos (2) tornillos
están alineados con un travesaño
de pared.
montaje de cabeza cuadrada
n.° 8, de 1½ pu. (3.8 cm) y las
arandelas a la pared y/o los
anclajes de pared y deje ¼ pu.
(6.5 mm) de rosca
seleccionados con los tornillos
y cuelgue el calentador de aire
en la pared. Las cabezas y
las arandelas de los tornillos
expuesta.
