Summary of Contents for LEITZ Diamaster WhisperCut

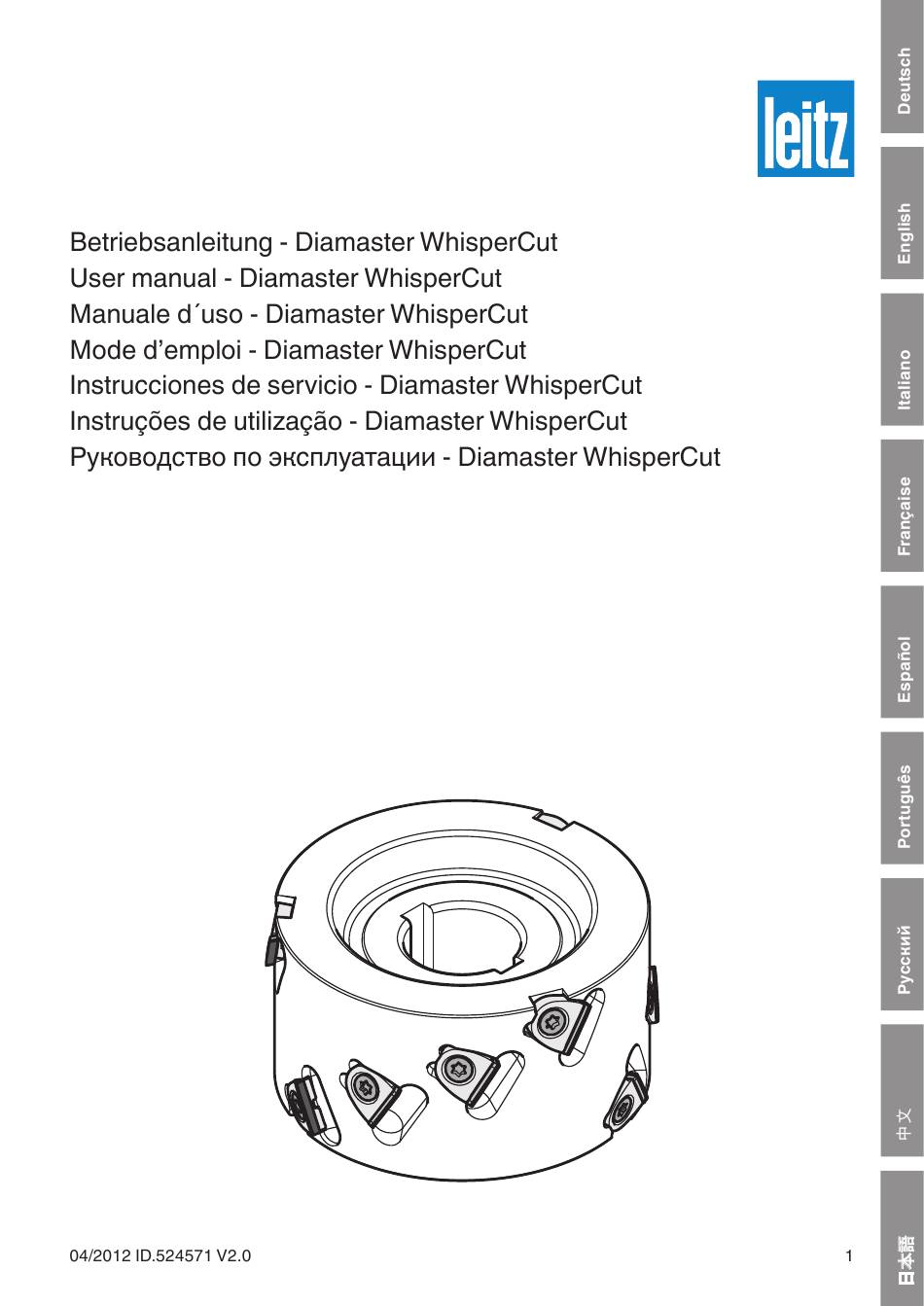

- Page 1 使用手册-金刚石静音修边铣刀 取扱説明書 − ダイヤマスターウィスパーカット...
- Page 40 刀具符合EN847-1的要求。 在使用刀具之前，请参阅说明书！ 1. 制造商 2. 识别号 3. 最大尺寸 4. 最高运行转速（n max) 5. 进给方式 6. 刀具描述 7. 切削刃材料 8. 制造商的其它标记 当刀轴或刀柄上装多片刀具时，以其中最低的最 高转速n max.作为极限转速 SP = 合金刀具钢 HL = 高合金刀具钢 HS = 高速钢 ST = 斯太立合金 HW = 硬质金属 HC = 硬质金属，带涂层 DP = 多晶金刚石...
- Page 41 MEC （机械进给） 标有“MEC”标记的刀具只可用于机械进给的机器。 根据产品目录上的规定，选择木头，人造板和具有类似切削性能的加工材料。特殊情况需 征得制造商的同意。 刀具的使用必须尊照“使用参数”章节里的说明。 严格遵守国家规定的事故预防及安全劳动保护条列。特别安全要求参照EN 847 带安全手套！当心受伤！ 切削刃锋利，当心受伤！ 运输必须合理包装。当心损坏！ 装箱/拆箱要格外小心！ 当心损坏！ 按照机器制造商的说明安装，锁紧和使用刀具。...
- Page 42 在更换刀具时不允许启动机器（见机器的操作手册）。 带安全手套！当心受伤！ 切削刃锋利，当心受伤！ 使用刀具前，检查切削件，夹紧螺丝及紧固件是固定在正确的位置上。 零件飞出的受伤的危险。 必须遵守机器制造商规定的刀具重量，直径和悬臂长度。 检查机器的参数设定，特别是转速和旋转方向 刀具松动的危险 不可强制性的制动刀具，如测边加压。 在安装刀具是注意， 所有的刀具及附件必须正确安装夹紧。 使用叠加的刀具时是应检查，刀刃是否相互干涉。 所有夹紧面必须清洁， 无油脂和水等杂物。 切削部件不能碰及夹紧元件和机器部件。 用合适的安装刀具或规定的扭矩拧紧夹具螺丝和螺母。 不允许延长夹紧扳手或使用锤子类刀具。 定期检查切削刃，夹紧元件，螺丝及刀体有无损伤 - 特别是党刀具与机器部件碰撞后，如工作台，工件、夹紧元件，吸尘罩等。 损坏的或磨损的刀具部件、夹紧件或螺丝应立即用原配件更换。 损坏的刀具须由专业人员检查。 零件飞出的受伤的危险。...
- Page 43 刀体断裂或刀具变形应立即报废，且不允许修复。 刀具折断的危险。 不可以再使用已变形的刀具。 1 排屑槽 2 后面 出于劳动安全的原因，刀头/刀刃（进行保养（参见“改型、重磨服务章节）最迟应在 - 在刀刃磨损宽度VB大于0.2mm时 - 特别注意观察主磨损面。 - 可见切削刃崩缺。 - 机器的电流值明显增大。 带安全手套！当心受伤！ 切削刃锋利，当心受伤！ 经常清洁刀刃上的树脂和胶状物可延长使用寿命和操作安全性。 清洁时要保护手和眼睛。 清洁剂会造成皮肤，眼睛的损伤并损坏刀具和夹具。 仅允许使用不损伤材料的清洁剂。例如：Sur- Tec 194用于钢制材料或Sur- Tec 143用于铝制和钢质材料。 清洁剂和防锈油可从刀具制造商处购买。 注意清洁剂制造商的说明。...
- Page 44 木材加工刀具和夹具应防潮，以避免锈蚀。适用的防锈剂应为：通用防锈油，如WD40或B allistol防锈油 只能由制造厂商或由制造厂商授权的专业修理部进行服务和修磨。 刀具折断的危险。 只允许使用符合刀具制造商规定的配件。 公差必须保证，以确保精确夹紧。 只能由有经验的专业人员参照制造商的说明才能对刀具进行修磨、修理和和修正。 专业人员必须专业的技术水平: - 当前的木工刀具设计和安装方面的工程标准。 - 相关的国家标准和规定 - 相关的安全标准和规定 - 必须具有必要的从事此项工作的能力 刀具修磨、修理和修正后， 必须符合欧洲的安全标准EN847-1 若刀具的更改或更新影响到刀具的标识，要相应更新标识，并注明更改公司的名称和公司 标志。 从刀具制造商处索取修磨说明。...
- Page 45 一般事項 こちらの刃物は欧州規格EN 847- 1に対応しています。ご使用前に必ず取扱説明書をお読みください。 表示 1. 製造メーカー 2. ID-No.（商品番号） 3. 最大寸法（最大外径ｘ最大刃幅ｘ孔径） 4. 最高回転数（n max.） 5. 機械送りまたは手送り 6. 仕様 7. 材質 8. 他表示 一つのアーバーに複数のカッターが搭載される 場合､最高回転数は最も少ない値のものを限界と します。 刃質と発注詳細事項 刃質 SP = SP鋼 HL = HL鋼 sp HS = ハイス鋼 ST = ステライト鋼 HW = 超硬（コーティング無） HC = 超硬（コーティング付） DP = ポリクリスタルダイヤモンド DM = モノクリスタルダイヤモンド 発注明細事項 商品名 寸法 送りタイプ ID-No.(商品番号） 刃数 回転数 使用目的 回転数／最高回転数 各刃物に表示されている回転数の範囲 “”n”“及び最高回転数”“n max”“を厳守してください。 使用分類と加工方法 刃物の適合性に関しては機械メーカーの仕様にご留意ください。 刃物上に表示された送りタイプ（機械送りまたは手送り）を厳守してください。...
- Page 46 MEC 機械送り用刃物機械送り “”MEC”“と表示されている刃物は機械送り専用です。 加工方法 加工材 木材、木質材料及び同等の切削特性の材（カタログ参照）特殊な材料への適用はメーカ ーによる認可が必要です。 安全な取り扱い アプリケーション 刃物は”使用目的”の記述を厳守してご使用ください。 事故防止及び作業の安全のための法律・規定を順守してください。 運送 “安全手袋を着用してください！ 鋭利な刃先で怪我をする恐れがあります！ “適切な梱包で運送してください。 梱包及び開梱の際には十分注意してください。 破損の恐れがあります！” 機械への取り付け 刃物は､機械メーカーの指示に従った取り付け､固定､操作をしてください。...
- Page 47 刃物交換中には絶対に機械を稼働させないでください。（機械の取扱説明書を参照して ください） “安全手袋を着用してください！ 鋭利な刃先で怪我をする恐れがあります！ 刃物のご使用前に切削部分、ネジ、クランピング工具類が正しくしっかりと取り付けら れているかを確認してください。 パーツがはずれて怪我をする恐れがあります。 機械メーカーの推奨する刃物重量制限、外径及び突出部分の長さを順守してください。 機械の設定をご確認ください。 特に回転数と回転方向にはご注意ください。 刃物がはずれる恐れがあります。 不適切な刃物の固定(基準面に斜めな固定など)はしないでください。 取り付け時、すべての刃物及びスペアパーツは正しいクランピング装置に取り付けるよ う注意してください。 組み合わせ刃物を使用する際、切削部分が互いに接触しないようにしてください。 クランピング面の、グリース、油、水などの汚れは取り除いてください。 切削部分はクランピング部分や機械に触れないようにしてください。 適切な工具(レンチ/スパナ)にて適正トルク値でネジ／ナットを締めてください。 刃物固定の際には､延長物をつけたスパナやハンマーなどを使わないで下さい。 予防措置 破損防止のため、刃先部分、クランピング部分、ネジ、本体の定期的な点検を行ってく ださい。特に刃物の機械（定盤、材のクランピング、ダストカバーなど）との接触後は ただちに点検してください。 破損又は磨耗した替刃、クランピングパーツ及びネジは直ちに純正部品に交換してくだ さい。 破損した刃物には専門家の点検が必要です。 パーツがはずれて怪我をする恐れがあります。...
- Page 48 亀裂の入った本体や切削部分の取付け部が変形した刃物は使用を中止し、修理は行わな いでください。 刃物破損の恐れがあります。 変形した刃物は使用しないでください。 クリーニングとメンテナンス スクイ（掬い）面 逃げ面 安全な作業のため、ロウ付刃先部分及び替刃（サービス、修正、研磨欄参照）を以下の 状態になったら研磨をしてください - 刃先の磨耗の(VB)が0.2mmを超えた場合(一番磨耗している部分） - 刃先に破損が見えた場合 - 抵抗が増え機械の消費電力が増えた場合 “安全手袋を着用してください！ 鋭利な刃先で怪我をする恐れがあります！ 刃先にヤニや樹脂がたまらないようは定期的に洗浄してください。刃寿命が延び､安全 な使用ができます。 洗浄中は手袋やアイマスクを使用して保護してください。 洗浄剤は肌や目に刺激、またはクランピング工具を損傷させる恐れがあります。 刃物材料を腐食させない洗浄剤を使用してください。鋼専用にはE.G. Sur-Tec 194､アルミと鋼兼用にはSur-Tec 143 洗浄に適した洗浄剤は刃物メーカーから購入可能です。...
- Page 49 洗浄剤メーカーの取扱説明書を順守してください。 サビ防止のため、木工用刃物及びクランピングツールは高い湿度の所では保管しないで ください。 オイル（WD40かバリストル）､油紙などでサビないように管理ください。 サービス、追加加工、研磨 共通の注意事項 サービスと加工はメーカーと認可されたサービス工場でのみ行ってください。 刃物破損の恐れがあります。 刃物メーカーの純正スペアパーツで必要条件に適合したパーツのみを使用してください 。 正確なクランプするため公差を厳守してください。 刃物の研磨、修理、追加加工はメーカーから認可された経験ある専門家によってのみ行 ってください。 経験を持った専門の人のみが修理してください。 下記の経験が必要です。 - 最新の刃物技術と設計に精通している。 - 公差や安全基準に精通している。下記の事に熟練している。 - 必要な機械。 - 公差と基準の意味を理解している。 研磨、修理、追加加工後も欧州規格EN 847-1に対応している事。 加工又は再ロウ付け後、刃物のマークを更新しておかなければなりません。加工または 再ロウ付けした会社の名/ロゴも追加で表示してください。 研磨上の注意事項 刃物メーカーに研磨方法を確認してください。...
- Page 50 ダイヤマスターウィスパーカット / ツールデザイン 1. 铝合金刀体 2. 刀片 3. 夹紧螺钉 1. 強化アルミ製ﾌﾞﾛｯｸ本体 2. ナイフ 3. 固定ネジ...
- Page 51 / 単位...
- Page 52 / 組み立て、安全に使用するための取扱説明書...
- Page 54 / シンボル 禁止 禁止！ 危险！ 危険！ 旋转刀具切断手和手指！ 回転している工具で手や指を切断する恐 れがあります。 注意 注目 腐蚀性液体 腐食液...
- Page 55 / シンボル 遵循使用说明 ご使用前に必ず取扱説明書をお読みくだ さい！ 清洁 クリーニング 戴上安全手套 安全手袋を着用してください。 （来源：ISO 3864-1: 2002- 05安全标识和颜色） (出典: ISO 3864-1: 2002-05 Safety Signs and Colours)
- Page 56 / 住所...
- Page 57 / 住所 / 住所 日本国 この他の販売会社については...
