PLAYGROUND

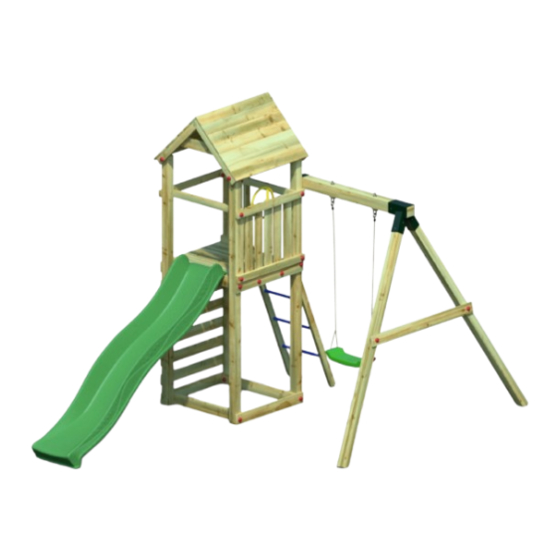

GAIA_T1S
(380 x 223 x h252cm)
003_04720_05042019
INSTALLATION INSTRUCTIONS
Warranty period - 2 years from purchase date
Okres gwarancji - 2 lata od momentu zakupu towaru
WARNINGS!
Only for home use.
Dedicated for external use only.
Not suitable for children under 3 years old.
Risk of falling down and/or hitting.
Maximum user weight is up to 50 kg.
Maximum number of users staying on the
playground at the same time: 6.
PLAC ZABAW
GAIA_T1S
(380 x 223 x h252cm)
fungoo.eu
®
003_04720_05042019
INSTRUKCJA MONTAŻU
OSTRZEŻENIA!
Tylko do użytku domowego.
Przeznaczony do użytku na zewnątrz.
Nie przeznaczony dla dzieci poniżej 3 roku życia.
Niebezpieczeństwo upadku i/lub uderzenia.
Maksymalna waga użytkownika to 50 kg.
Maksymalna liczba użytkowników przebywających
na placu zabaw w tym samym czasie: 6.
GAIA_T1S
!!!
1
Advertisement
Related Manuals for Fungoo GAIA T1S
Summary of Contents for Fungoo GAIA T1S
- Page 1 PLAYGROUND PLAC ZABAW GAIA_T1S GAIA_T1S (380 x 223 x h252cm) (380 x 223 x h252cm) fungoo.eu ® 003_04720_05042019 003_04720_05042019 INSTALLATION INSTRUCTIONS INSTRUKCJA MONTAŻU Warranty period - 2 years from purchase date Okres gwarancji - 2 lata od momentu zakupu towaru WARNINGS! OSTRZEŻENIA!
- Page 2 x162 Ø3 Ø5,5 Ø10 00239 01372 00188 TX25 TX30 TX40 TX40 00068 00241 00190 00316 00242 00242 GAIA_T1S GAIA_T1S GAIA_T1S...
- Page 3 2000 2000 2000 2000 7800 00197 04111 00347 00001 00067 00137 00199 00135 00936 GAIA_T1S GAIA_T1S GAIA_T1S...
- Page 4 ↓ ↓ Ø5,5 Ø5,5 FI 5,5 FI 5,5 ↓ ↓ FI 10 Ø5,5 Ø5,5 Ø10 FI 3 FI 5,5 ↓ ↓ ↓ Ø5,5 Ø5,5 Ø5,5 FI 5,5 FI 5,5 FI 5,5 GAIA_T1S GAIA_T1S GAIA_T1S...
- Page 5 7,0 x 7,0 cm Lp. Wymiary [mm] szt. 2 70x70x2100mm 9 x 9 cm Lp. Wymiary [mm] szt. 1a 90x90x1200mm 2,7 x 3,2 cm Lp. Wymiary [mm] szt. 15a 27x32x542mm 3,2 x 5,8 cm Lp. Wymiary [mm] szt. 1,6 x 9,0 cm 3a 32x58x1300mm 4 32x58x800mm Lp.
- Page 6 ↓ Ø5,5 FI 5,5 x2 !! a = a OS1 x4*2 = 8 1,6x9,0x80cm 7,0x7,0x210cm W80 x8*2 = 16 x1 !! x4*2 = 8 x2 !! ↓ Ø5,5 FI 5,5 1,6x9,0x80cm x1 !! W40 x24 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 7 ↓ Ø5,5 FI 5,5 1,6x9,0x80cm OS1 x2 W80 x8 ↓ Ø5,5 FI 5,5 OS1 x2 90° 90° W80 x8 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 8 FI 10 Ø10 3,2x5,8x62,8cm OS1 x4 W40 x4 S50 x4 P17 x4 L11 x4 3,2x5,8x62,8cm W80 x4 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 9 ↓ Ø5,5 FI 5,5 1,6x9,0x80cm !!!min 13mm< <!!!max 18mm W40 x30 ↓ Ø5,5 FI 5,5 OS1 x10 3,2x5,8x80cm W80 x10 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 10 ↓ Ø5,5 FI 5,5 3,2x5,8x25cm OS1 x1 W80 x1 3,2x5,8x69cm ↓ Ø5,5 FI 5,5 OS1 x2 W40 x2 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 11 ↓ Ø5,5 FI 5,5 2,7x3,2x54,2cm W40 x4 ↓ Ø5,5 FI 5,5 1,6x9,0x60cm !!!min 13mm< <!!!max 23mm W40 x20 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 12 ↓ Ø5,5 FI 5,5 1,6x9,0x60cm W40 x4 ↓ Ø3 max 20mm FI 3 3,2x5,8x130cm W40 x8 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 13 OS1 x2 1,6x9,0x56cm ↓ Ø5,5 FI 5,5 ↓ Ø5,5 FI 5,5 3,2x5,8x61cm 3,2x5,8x55cm W40 x4*2=8 W80 x2*2=4 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 14 ↓ Ø5,5 FI 5,5 1,6x9,0x87cm W40 x56 ↓ Ø5,5 FI 5,5 OS1 x4 W80 x4 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 15 ↓ Ø5,5 FI 5,5 OS1 x2 P17 x6 W80 x4 7,0x7,0x210cm 1,6x9,0x120cm 9,0x9,0x120cm P17 x3 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 16 P17 x6 P17 x12 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 17 W20 x4 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
- Page 18 a = a W20 x2 W40 x2 30 cm 45 cm 30 cm 35 cm 35 cm M10 x2 GAIA_T1S Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements GAIA_T1S...
