Fungoo Boomer 2 Installation Instructions Manual

Hide thumbs

page of 23

/ 23
Bookmarks

Quick Links

Download this manual

PLAYGROUND

SPIELPLATZ

(432 x 303 x h272cm)

003_05090_10022020

INSTALLATION INSTRUCTIONS

MONTAGEANLEITUNG

Warranty period - 2 years from purchase date

Garantiezeit - 2 Jahre ab Kaufdatum

fungoo.eu

WARNINGS!

Only for home use.

Dedicated for external use only.

Not suitable for children under 3 years old.

Risk of falling down and/or hitting.

Maximum user weight is up to 50 kg.

Maximum number of users staying on the

playground at the same time: 7.

ACHTUNG!

Nur für den privaten, häuslichen Bereich.

Ausschließlich für die Verwendung im Freien.

Nicht geeignet für Kinder unter 3 Jahren.

Stolper- und / oder Sturzgefahr

Höchstgewicht pro Einzelkind beträgt 50 kg

Der Aufenthalt auf diesem Spielturm ist max. : 7.

Kindern gleichzeitig erlaubt.

PLAC ZABAW

AIRE DE JEUX

Boomer_2

INSTRUKCJA MONTAŻU

GUIDE D'INSTALLATION

Okres gwarancji - 2 lata od momentu zakupu towaru

Période de garantie - 2 ans à compter de l'achat

OSTRZEŻENIA!

Tylko do użytku domowego.

Przeznaczony do użytku na zewnątrz.

Nie przeznaczony dla dzieci poniżej 3 roku życia.

Niebezpieczeństwo upadku i/lub uderzenia.

Maksymalna waga użytkownika to 50 kg.

Maksymalna liczba użytkowników przebywających

na placu zabaw w tym samym czasie: 7.

AVERTISSEMENT!

Aire exclusivement destinée à un usage privé.

Aire exclusivement destinée à un usage en extérieur.

Prévue pour les enfants de plus de 3 ans.

Danger de chute ou de choc.

Poids maximal d'un utilisateur : 50 kg.

Nombre maximal d'utilisateurs présents en

même temps sur la même aire de jeux: 7.

Boomer_2

EN - 71

Need help?

Do you have a question about the Boomer 2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Fungoo Boomer 2

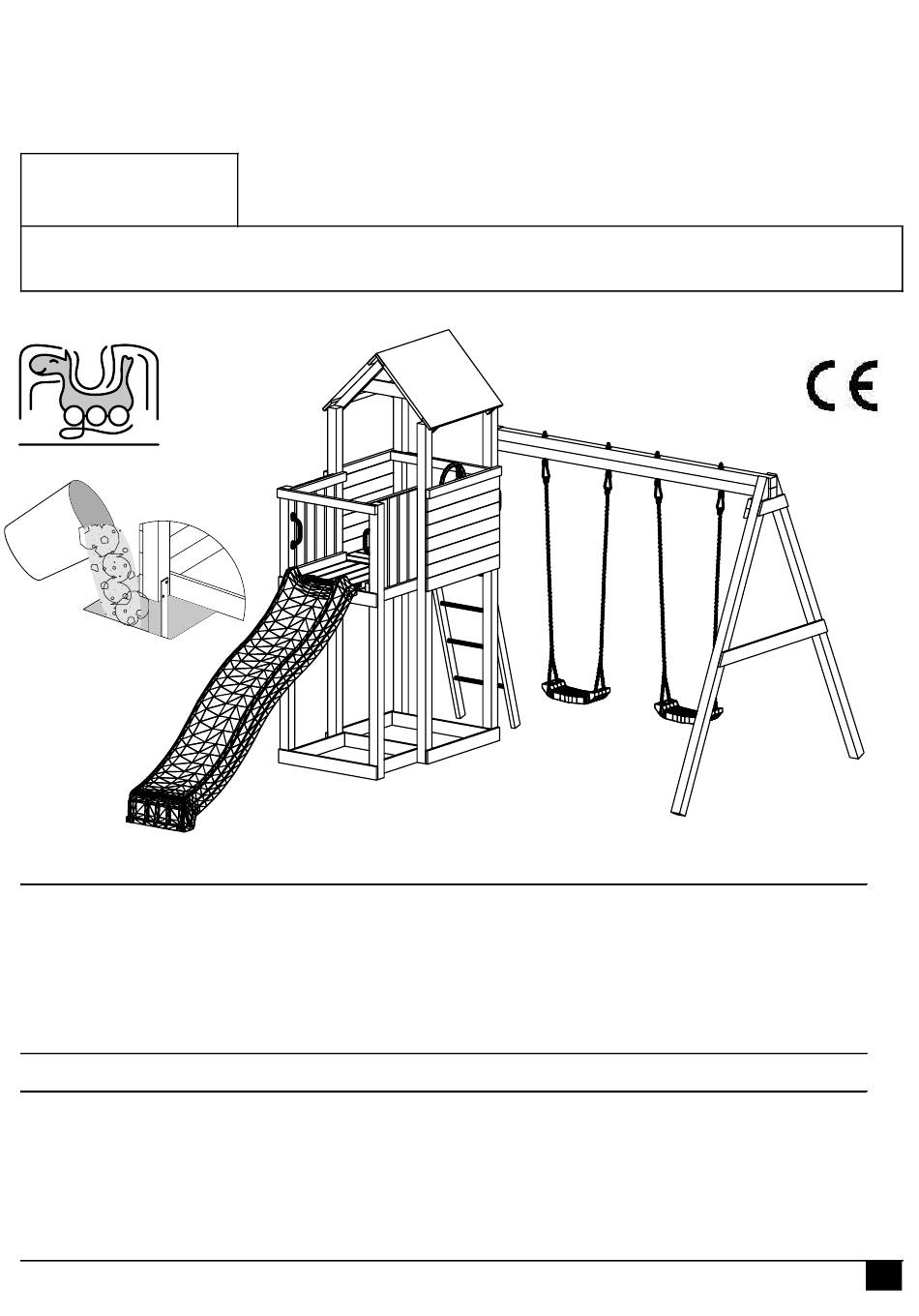

Page 1 Warranty period - 2 years from purchase date Okres gwarancji - 2 lata od momentu zakupu towaru Garantiezeit - 2 Jahre ab Kaufdatum Période de garantie - 2 ans à compter de l'achat EN - 71 fungoo.eu ® WARNINGS! OSTRZEŻENIA! Only for home use.
Page 2 x105 x186 Ø3 Ø5,5 Ø10 00239 01372 00188 TX25 TX30 TX40 00068 00241 00190 00316 00242 Boomer_2 Boomer_2 Boomer_2...
Page 3 2000 2000 8300 Boomer_2 Boomer_2 Boomer_2...
Page 4 ↓ ↓ Ø5,5 Ø5,5 FI 5,5 FI 5,5 ↓ ↓ FI 10 Ø5,5 Ø5,5 Ø10 FI 3 FI 5,5 ↓ ↓ ↓ Ø5,5 Ø5,5 Ø5,5 FI 5,5 FI 5,5 FI 5,5 Boomer_2 Boomer_2 Boomer_2...
Page 5 7,0 x 7,0 cm Lp. Wymiary [mm] szt. 1 70x70x2300mm 1a 70x70x2300mm 1b 70x70x2300mm 2 70x70x1850mm 3,2 x 5,8 cm Lp. Wymiary [mm] szt. 3a 32x58x1300mm 4 32x58x800mm 1,6 x 9,0 cm 5 32x58x690mm 6 32x58x628mm Lp. Wymiary [mm] szt. 7 32x58x610mm 13a 16x90x1200mm 8 32x58x600mm...
Page 6 Boomer_2 Boomer_2...
Page 7 Boomer_2 Boomer_2...
Page 8 ↓ Ø5,5 FI 5,5 x2 !! a = a OS1 x4*2 = 8 1,6x9,0x80cm 7,0x7,0x230cm W80 x8*2 = 16 x2*2 = 4 x2*2 = 4 x4*2 = 8 ↓ Ø5,5 FI 5,5 1,6x9,0x80cm OS1 x2 W80 x8 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 9 ↓ Ø5,5 FI 5,5 OS1 x2 90° 90° W80 x8 ↓ Ø5,5 FI 5,5 a = a ↓ Ø5,5 FI 5,5 1,6x9,0x80cm OS1 x4 7,0x7,0x185cm W80 x8 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 10 ↓ Ø5,5 FI 5,5 1,6x9,0x60cm OS1 x4 W80 x8 ↓ Ø5,5 FI 5,5 90° OS1 x4 90° W80 x8 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 11 3,2x5,8x62,8cm W80 x8 FI 10 Ø10 3,2x5,8x62,8cm OS1 x8 W40 x8 S50 x8 P17 x8 L11 x8 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 12 1,6x9,0x80cm 1,6x9,0x60cm ↓ Ø5,5 FI 5,5 !!!min 13mm< <!!!max 18mm W40 x60 ↓ Ø5,5 FI 5,5 3,2x5,8x25cm OS1 x1 W80 x1 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 13 ↓ 3,2x5,8x60cm Ø5,5 FI 5,5 OS1 x8 W80 x8 3,2x5,8x80cm ↓ Ø5,5 FI 5,5 OS1 x8 W80 x8 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 14 3,2x5,8x69cm ↓ Ø5,5 FI 5,5 OS1 x2 W40 x2 ↓ Ø5,5 FI 5,5 1,6x9,0x80cm W40 x24 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 15 ↓ Ø5,5 FI 5,5 1,6x9,0x80cm W40 x24 1,6x9,0x60cm ↓ Ø5,5 FI 5,5 W40 x4 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 16 1,6x9,0x60cm 1. 1. ↓ Ø5,5 FI 5,5 !!!min 13mm< <!!!max 20mm W40 x16 1,6x9,0x60cm 1. 1. ↓ Ø5,5 FI 5,5 !!!min 13mm< <!!!max 20mm W40 x16 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 17 ↓ Ø5,5 FI 5,5 1,6x9,0x56cm x1*2 = 2 ↓ Ø5,5 FI 5,5 3,2x5,8x61cm 3,2x5,8x55cm W40 x4*2=8 x1*2 = 2 x1*2 = 2 W80 x2*2=4 ↓ Ø5,5 FI 5,5 1,6x9,0x80cm P28 x8 W40 x16 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 18 ↓ Ø5,5 FI 5,5 OS1 x4 W80 x4 2. 2. ↓ Ø3 FI 3 max 20mm 3,2x5,8x130cm W40 x8 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 19 OS1 x2 1,6x9,0x120cm ↓ Ø5,5 FI 5,5 1,6x9,0x32,6cm 7,0x7,0x230cm 7,0x7,0x230cm OS1 x4 W80 x8 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 20 7,0x7,0x230cm ↓ Ø5,5 FI 5,5 OS1 x2 3,2x5,8x35cm W80 x8 3,2x5,8x29,6cm FI 10 Ø10 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 21 a = a W30 x2 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 22 30 cm 45 cm 30 cm 35 cm 35 cm Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
Page 23 P17 x12 W20 x4 Boomer_2 Zgodne z normą PN-EN 71 stosuj zalecenia producenta odnośnie odległości oraz metody mocowania poszczególnych elementów In compliance with the standard PN-EN 71, apply guidelines of the producer in relation to distances and methods of fastening individual elements Boomer_2...
