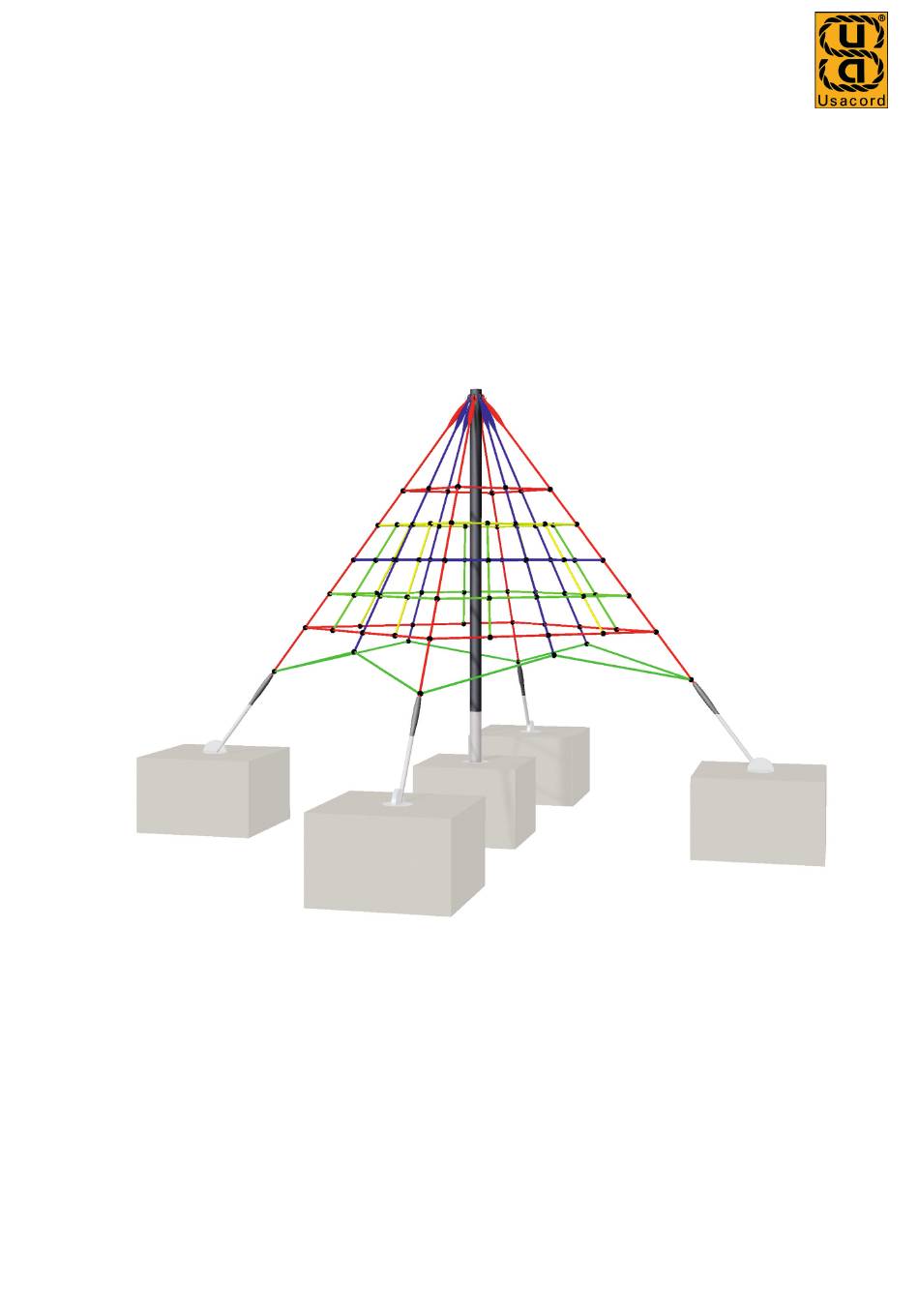

Kletterpyramide Typ 250

Pyramide

Spielebene

Fundamente

Artikel 0100250

Kletterpyramide Typ 250

Masthöhe:

Material:

Sicherheitsbereich:

2500 mm über Spielebene, feuerverzinkt

HERKULES PPM / USACORD Long-Life16 mm

Ø 6800 mm (circa 36,3 m

) Fallschutz entsprechend DIN EN 1177 z.B. Sand

1/15

Need help?

Do you have a question about the 250 and is the answer not in the manual?

Questions and answers

Summary of Contents for Seilfabrik Ullmann 250

Page 1 Kletterpyramide Typ 250 Pyramide Spielebene Fundamente Artikel 0100250 Kletterpyramide Typ 250 Masthöhe: 2500 mm über Spielebene, feuerverzinkt Material: HERKULES PPM / USACORD Long-Life16 mm Sicherheitsbereich: Ø 6800 mm (circa 36,3 m ) Fallschutz entsprechend DIN EN 1177 z.B. Sand 1/15...
Page 2 Kletterpyramide Typ 250 M 1 : 50 Pyramide Spielebene Spanner Kette Fundamente 3800 6800 2197 Artikel 0100250 Artikel 0100250 Kletterpyramide Typ 250 Kletterpyramide Typ 250 Masthöhe: Masthöhe: Masthöhe: Masthöhe: Masthöhe: Masthöhe: Masthöhe: 2500 mm über Spielebene, feuerverzinkt 2500 mm über Spielebene, feuerverzinkt 2500 mm über Spielebene, feuerverzinkt...
Page 3 La pyramide est conforme aux normes EN 1176-1:2008 et EN 1176-11:2008. 3. Classe d’âge La pyramide 250 est adaptée aux enfants âgés de 3 ans et plus. 4. Instructions de montage pour la pyramide 250 Classe de résistance du béton Pour une installation sûre, il est essentiel de respecter toutes les dimensions spécifiées pour...
Page 4 Répéter l’opération plusieurs fois si nécessaire jusqu’à ce que la tension des cordes soit satisfaisante. e. Remplir le reste de la zone de fondation avec une surface amortissante conforme à EN 1177. Seilfabrik Ullmann GmbH 28777 BREMEN GERMANY  ++49-(0)421- 69038–8 Edition 09.03.2011...
Page 5 5. Consignes de sécurité pour l’utilisateur de la pyramide 250 L’utilisateur doit toujours respecter les consignes de sécurité suivantes : Pas de flamme ou de feu ouvert, de cigarette allumée etc., pas de couteau ou d’outil tranchant ou d’outil long et tranchant quand on grimpe sur la pyramide ! Ne pas porter de talons hauts, de chaussures à...
Page 6 - 4 Ankerlaschen mit Kette - 4 Wantenspanner 2. Vorabinformation Für die Erstellung der Kletterpyramide 250 wird ein Mindestraum (Sicherheitsbereich) mit einem Durchmesser von 6800 mm benötigt. Bei einer Fallhöhe von max. 900 mm müssen als Bodenbelag Fallschutzbeläge nach 1500 mm 950 mm, EN 1176-1:2008 4.2.8.5 Tabelle 4 gewählt werden.
Page 7 Spannschlösser solange spannen, bis die zur Kappe laufenden Seile stramm sind und ca. 4 cm unter Druck nachgaben. – Auf gleichmäßige Spannung aller 4 Seile achten! d. Fundamentgruben mit Fallschutz wie unter 2. auffüllen. Seilfabrik Ullmann GmbH D – 28777 Bremen  ++49-(0)421- 69038–8 Stand 17.09.2009...
Page 8 5. Sicherheits- und Benutzerhinweise Kletterpyramide 250 Folgende Sicherheits- und Benutzerhinweise sind unbedingt zu beachten: Beim Klettern kein Feuer, offenes Licht, brennende Zigaretten o.ä., Messer oder andere scharfkantige oder lange und spitze Gegenstände mit sich führen! Zum Klettern keine hochhackigen oder scharfkantigen Schuhe, Schuhe mit Pfennigabsätzen oder Inline-Skater tragen!
Page 9 Only use OEM spare parts for the climbing pyramid. The climbing pyramid complies with EN 1176-1:2008 and EN 1176-11:2008. 3. Suitable for age group The climbing pyramid 250 is suitable for children aged 3 years and up. 4. Installation instructions for the climbing pyramid 250 Concrete grade In order to ensure safety, it is essential to adhere to all specified dimensions for the foundations.
Page 10 Then tighten the turnbuckle again. Repeat if necessary until ropes are rigid as described before. e. Fill up the remainder of the foundation area with safety surface acc. to EN 1177. Seilfabrik Ullmann GmbH 28777 BREMEN GERMANY  ++49-(0)421- 69038–8 Edition 09.03.2011...
Page 11 5. Safety and user information for climbing pyramid 250 Always comply with the following safety and user information: Open light or fire, burning cigarettes, etc., knives or other sharp-edged or long and sharp objects are prohibited when climbing! Do not wear high-heeled or sharp-edged shoes, stiletto-heeled shoes or rollerblades...
Page 12 12/15...
Page 13 13/15...
Page 14 14/15...
Page 15 15/15...
