M1.3.CATM.NLFREN 30112018
CATM11030 (754751103) - CATM11050 (754751105)
CATM11080 (754751108) - CATM11120 (754751112)
CATM11200 (754751120) - CATM11300 (754751300)
Cric bouteille hydraulique
P.02 Gelieve te lezen en voor later gebruik bewaren
NL
P.05 Veuillez lire et conserver pour consultation ultérieure
FR
P.08 Please read and keep for future reference
EN
CATM11120
HANDLEIDING - MODE D'EMPLOI - MANUAL
Hydraulische fleskrik
Hydraulic bottle jack
TOOLS
Advertisement
Table of Contents
Related Manuals for MW TOOLS CATM11030
Summary of Contents for MW TOOLS CATM11030

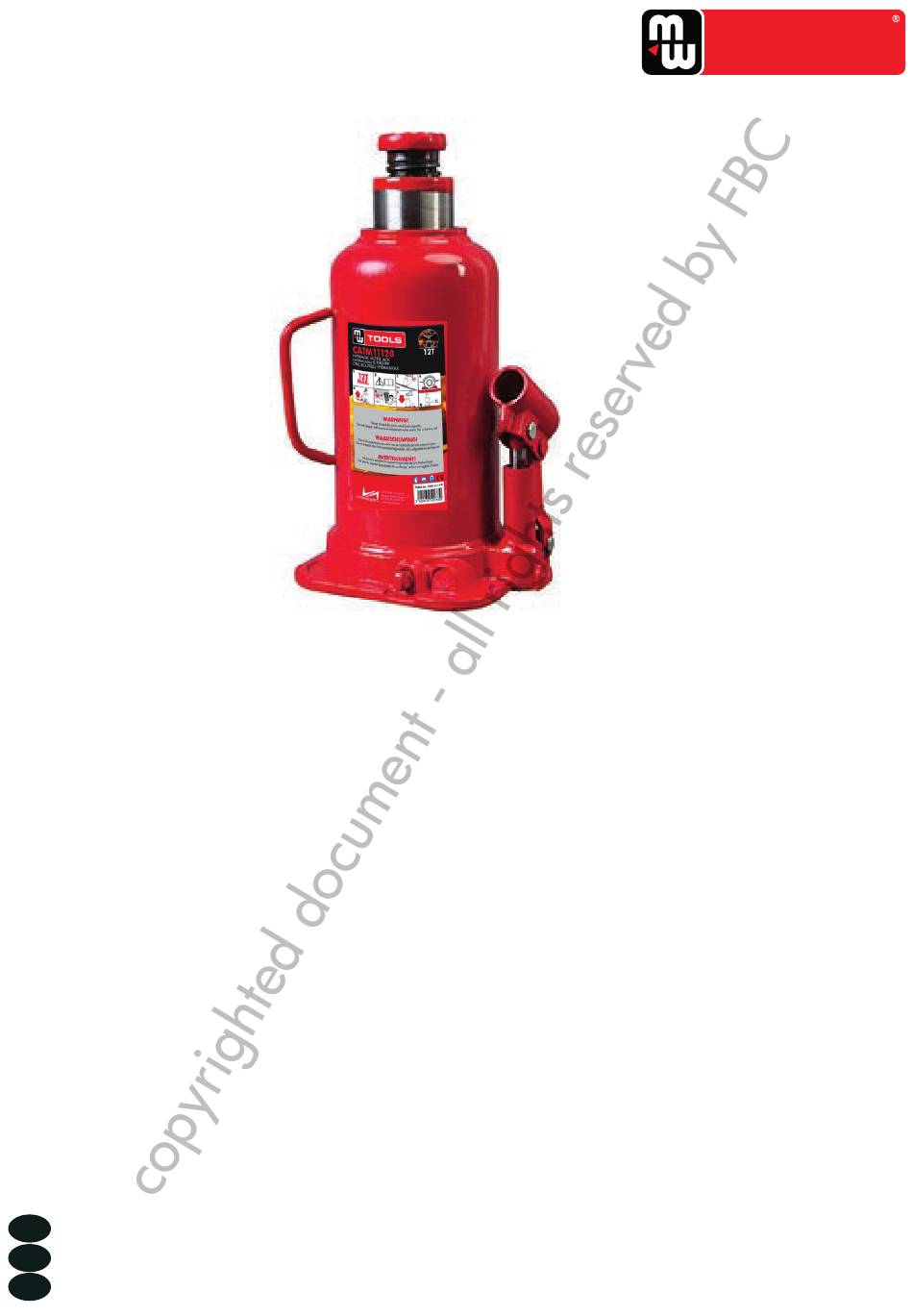

- Page 1 M1.3.CATM.NLFREN 30112018 TOOLS CATM11120 HANDLEIDING - MODE D’EMPLOI - MANUAL CATM11030 (754751103) - CATM11050 (754751105) CATM11080 (754751108) - CATM11120 (754751112) CATM11200 (754751120) - CATM11300 (754751300) Hydraulische fleskrik Cric bouteille hydraulique Hydraulic bottle jack P.02 Gelieve te lezen en voor later gebruik bewaren P.05 Veuillez lire et conserver pour consultation ultérieure...
-
Page 2: Technische Specificaties
Het niet naleven van deze veiligheidsinstructies kan tot en/of materiële schade leiden. 2 Technische specificaties Minimum Instelbare Maximum Netto Model Capaciteit Hefhoogte hoogte hoogte hoogte gewicht CATM11030 3 ton 188 mm 115 mm 60 mm 363 mm 2,8 kg CATM11050 5 ton 207 mm 125 mm 70 mm 402 mm... -
Page 3: Algemeen Onderhoud
M1.3.CATM.NLFREN 30112018 TOOLS 3.2 Het voertuig laten zakken 1. Draai de ontlastklep met de klok mee naar de gesloten stand. 2. Pomp de hendel om het voertuig van de garagestands af te tillen. 3. Verwijder de garagestands. Ga niet onder het voertuig staan en laat niemand anders onder het voertuig zitten tijdens het neerlaten. -
Page 4: Storingen Oplossen
M1.3.CATM.NLFREN 30112018 TOOLS 6 Storingen oplossen 6.1 Het systeem ontluchten 1. Draai de ontlastklep een volledige slag tegen de klok in om deze te openen. 2. Pomp de hendel acht volledige slagen. 3. Draai de ontlastklep met de klok mee om deze te sluiten. 4. -
Page 5: Consignes De Sécurité
2 Spécifications techniques Hauteur Hauteur de Hauteur Hauteur Modèle Capacité Poids net minimale levage réglable maximale CATM11030 3 ton 188 mm 115 mm 60 mm 363 mm 2.8 kg CATM11050 5 ton 207 mm 125 mm 70 mm 402 mm 3.7 kg... -
Page 6: Entretien Général
M1.3.CATM.NLFREN 30112018 TOOLS 6. Placez le cric sous le véhicule aux endroits recommandés par le constructeur. Ne vous glissez pas sous le véhicule avant qu’il ne soit soutenu par les chandelles. Les crics ne sont pas conçus pour maintenir de lourdes charges pendant de longues périodes. -
Page 7: Résolution Des Pannes
M1.3.CATM.NLFREN 30112018 TOOLS 6 Résolution des pannes 6.1 Purger l’air 1. Tournez la soupape de décharge d’un tour complet dans le sens inverse des aiguilles d’une montre pour l’ouvrir. 2. Pompez avec la poignée huit fois à fond. 3. Tournez la valve de décharge dans le sens des aiguilles d’une montre pour la fermer. 4. -
Page 8: Safety Instructions
Failure to heed this safety instructions may result in personal injury and/or property damage. 2 Technical specifications Minimum Adjustable Maximum Model Capacity Lifting height Net weight height height height CATM11030 3 ton 188 mm 115 mm 60 mm 363 mm 2.8 kg CATM11050 5 ton 207 mm 125 mm 70 mm 402 mm 3.7 kg... -
Page 9: Lowering Vehicle
M1.3.CATM.NLFREN 30112018 TOOLS 3.2 Lowering vehicle 8. Turn the release valve clockwise to the closed position. 9. Pump the handle to lift the vehicle off of the jack stands. 10. Remove the jack stands. Do not get under or let anyone else under the vehicle while lowering. 11. -
Page 10: Troubleshooting
M1.3.CATM.NLFREN 30112018 TOOLS 6 Trouble shooting 6.1 System air purge 1. Turn the release valve counterclockwise one full turn to open. 2. Pump the handle eight full strokes. 3. Turn the release valve clockwise to close it. 4. Pump the handle until the ram reaches the maximum height and continue to pump several times to remove trapped air in the ram. - Page 11 M1.3.CATM.NLFREN 30112018 TOOLS 7 Onderdelen 7 Pièces détachées 7 Spare parts...
- Page 12 Product Hydraulische fleskrik Produit Cric bouteille hydraulique Product Hydraulic bottle jack Order nr. : CATM11030 (754751103) - CATM11050 (754751105) CATM11080 (754751108) - CATM11120 (754751112) CATM11200 (754751120) - CATM11300 (754751300) Geldende CE-richtlijnen 2006/42/EC Normes CE en vigueur EN 1494:2000+A1:2008 Relevant EU directives Overeenstemt met de bestemming van de hierboven aangeduide richtlijnen - met inbegrip van deze betreffende het tijdstip van de verklaring der geldende veranderingen.
