IMPORTANT
• Nous vous suggérons de lire ce dépliant jusqu'au bout et de suivre les instructions simples
étape par étape.
• Vérifiez soigneusement que vous avez toutes les pièces avant de commencer l'assemblage.
• Gardez les pièces de fixation hors de la portée des enfants et tenez les enfants bien éloignés de
la zone d'assemblage.
• Nous recommandons d'utiliser l'emballage pour protéger les surfaces durant l'assemblage.
AVERTISSEMENT
• Manipulez les pièces de bois avec soin durant l'assemblage, car elles peuvent s'égratigner
facilement.
No.
Illustration
S
P
R
T
X
Q
O
A
B
M6*30
C
E
F
G
H
1

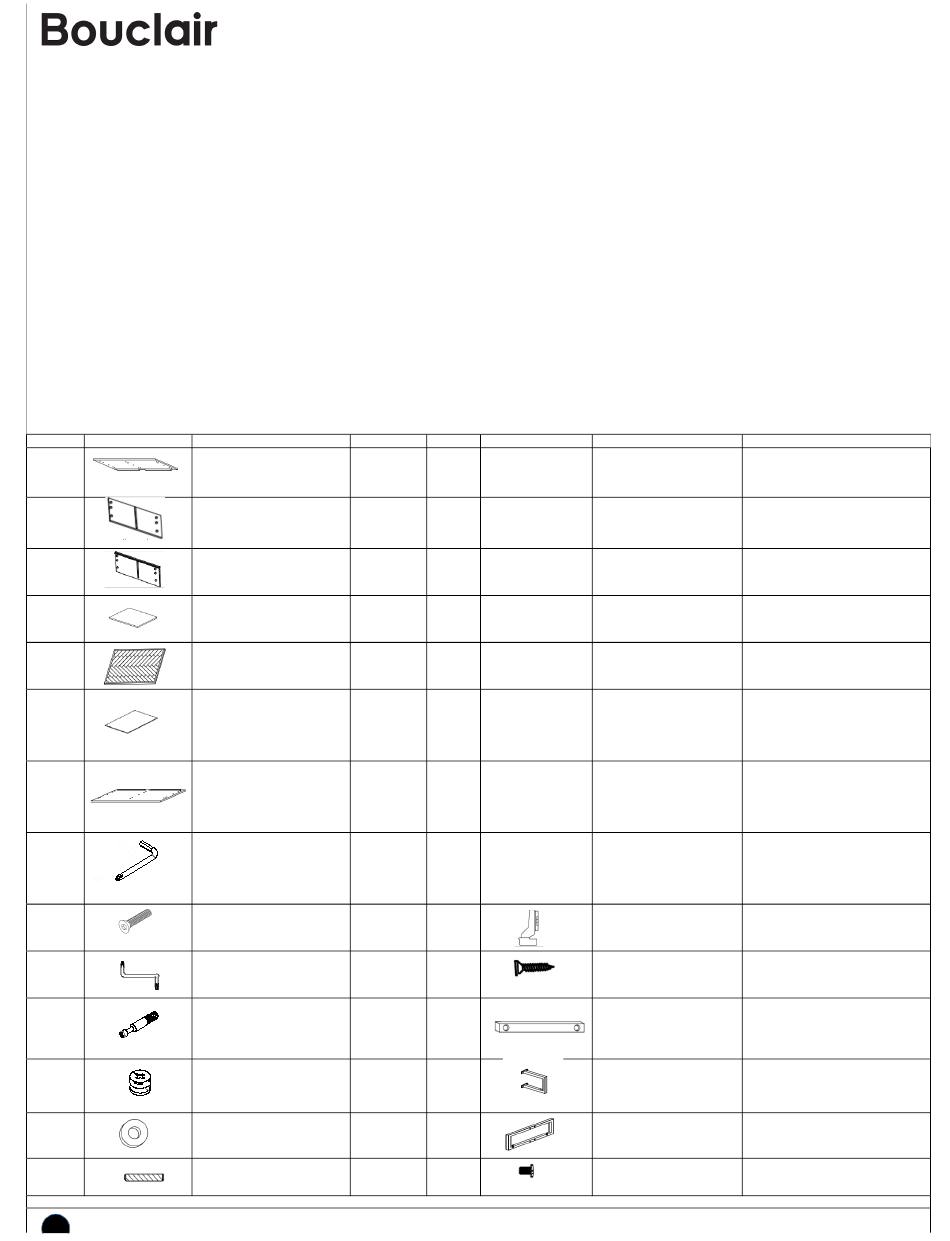

DIRECTIVES D'ASSEMBLAGE
Description
QTÉ/QTY
Panneau supérieur
1
Top panel
Panneau latéral
2
Side panel
Panneau du milieu
1
Middle panel
Panneau arrière
Back panel
2
Porte
2
Door
Panneau d'étagère
Shelf panel
2
Panneau inférieur
1
Bottom panel
Clé hexagonale
1
Allen key
Vis
10
Screw
Clé hexagonale
1
Allen key
Tige de connexion
18
Connector rod
Came
18
Cam
Rondelle
18
Washer
Goujon
12
Dowel
ASSEMBLY INSTRUCTIONS
BUFFET / CABINET
SKU 9400411
IMPORTANT
• We suggest you read through this leaflet and follow the simple step-by-step instructions.
• Carefully check that you have all parts before beginning assembly.
• Keep fittings out of children's reach and keep children well away from the assembly area.
• We recommend using the packaging to protect surfaces during assembly.
WARNING
Handle wood components with care during assembly as they can scratch easily.
No.
Illustration
J
L
M3.5*15
M
N
K
B1
M6*15
1
Description
QTÉ/QTY
Charnière
Hinge
Vis
Screw
Poignée
Handle
Patte
Leg
Patte
Leg
Vis
Screw
4
20
2
2
2
8
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bouclair 9400411
Summary of Contents for Bouclair 9400411
- Page 1 DIRECTIVES D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS BUFFET / CABINET SKU 9400411 IMPORTANT IMPORTANT • Nous vous suggérons de lire ce dépliant jusqu’au bout et de suivre les instructions simples • We suggest you read through this leaflet and follow the simple step-by-step instructions.
- Page 2 image Connectez 1 x patte (K) et 1 x patte (N) à l'aide de 4 x vis (B1) et de 4 x rondelle (G). Serrez avec la clé hexagonale (A). Répétez. une autre fois. Connect 1 x leg (K) and 1 x leg (N) using 4 x screw (B1) and 4 x washer (G). Tighten with the Allen key (A). Repeat another time.
- Page 3 Reliez 4 x charnière (J) à 2 x porte (X) à l'aide de 8 x vis (L) (provenant du sac de charnières). Serrez avec la clé hexagonale (C). image Connect 4 x hinge (J) to 2 x door (X) using 8 x screw (L) (from the hinge bag). Tighten with the Allen key (C). Attention: Properly aligned the hinges is critical for the door alignment and smooth opening.
- Page 4 Serrez avec un tournevis Serrez avec la clé Allen (C) Attach 2 x handle (M) to the frame assembled in step 6 using 4 x screw (B) and 4 x washer (G). Tighten with the Allen key (A). Article assemblé. Item assembled. Questions? customerservice@bouclair.com / 1 800 268-2524...
