Summary of Contents for Truper Expert ESMA-9N4

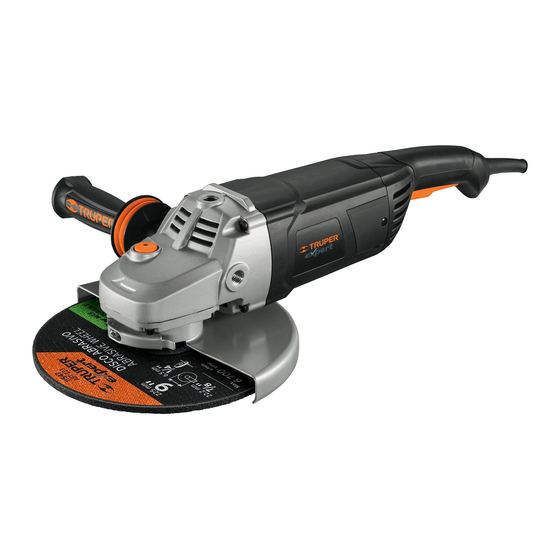

- Page 1 Instructivo de Esmeriladora 228,6 mm 2400 W 9” angular Potencia Disco Este instructivo es para: Modelo Código ESMA-9N4 12483 ESMA-9N4 Lea este instructivo por completo ATENCIÓN antes de usar la herramienta.
-
Page 2: Table Of Contents
ndice Í ATENCIÓN Especificaciones técnicas Requerimientos eléctricos Para poder sacar el máximo provecho de la herramienta, Advertencias generales de seguridad alargar su vida útil, hacer válida para herramientas eléctricas la garantía en caso de ser necesario y evitar riesgos o Advertencias de Seguridad lesiones graves, es fundamental para uso de esmeriladoras... -
Page 3: Especificaciones Técnicas
Especificaciones técnicas ESMA-9N4 Código 12483 Descripción Esmeriladora angular Discos 228,6 mm (9”) Tensión 120 V Frecuencia 60 Hz Corriente 20 A Potencia 2 400 W Velocidad Tamaño de hilo de rosca 6 700 r/min 5/8-11-UNC-1A Ciclo de trabajo 50 minutos de trabajo por 20 minutos de descanso. -
Page 4: Advertencias Generales De Seguridad Para Herramientas Eléctricas
Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo Retire cualquier llave o herramienta de ajuste antes de arrancar Mantenga el área de trabajo limpia y bien iluminada. -
Page 5: Advertencias De Seguridad
Advertencias de Seguridad para uso de esmeriladoras Elija el disco apropiado Mientras opera la esmeriladora ATENCIÓN ATENCIÓN • Nunca debe usar un disco cuyo • No encienda la herramienta cuando diámetro sea mayor que el tamaño que le corresponda a el disco esté... -
Page 6: Partes
Partes Guarda de Seguro Llave de protección del eje dos puntas incluida Abrazadera Mango de la guarda Seguro del eje Disco abrasivo para metal de 228,6 mm (9”) incluido Mango auxiliar antivibración Abrazadera de la guarda Brida Disco exterior Brida Cable de interior alimentación... -
Page 7: Puesta En Marcha
Montaje Montaje del mango auxiliar • Para una operación segura utilice el mango auxiliar, colóquelo en alguno de los tres orificios para montarlo que le facilite más el trabajo. Puesta en marcha La esmeriladora angular es una herramienta eléctrica manual, se utiliza para esmerilar y cortar acero, tubos, hierro en ángulo, ladrillos, azulejos, piedra y/o piezas de cerámica;... -
Page 8: Mantenimiento
Mantenimiento • Desconecte siempre la herramienta antes de proceder a limpiarla. • Nunca utilice agua u otros líquidos, solamente utilice un cepillo. • Para evitar que se sobrecaliente el motor, debe limpiar las ranuras de ventilación de manera regular. • Revise que todos los componentes de la herramienta estén bien fijos. -
Page 9: Notas
Notas ESPAÑOL... -
Page 10: Centros De Servicio Autorizados
En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano. - Page 11 TEL. / FAX: 01(993) 116-1901 y 41 EXT. 106 ZAMORA, MICH. TEL.: 01(351) 517-8420 671432 MERCADO DE LA SOLDADURA DEL SURESTE, 670805 LA NUEVA FERRETERÍA TRUPER S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B, GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, COL.
-
Page 12: Sucursales
Sello del establecimiento comercial: Fecha de entrega: Truper, S.A. de C.V. Importado por: Parque Industrial No. 1, Jilotepec, C.P. 54240, Estado de México, México. Tel.: 01 (761) 782 9100, R.F.C.: THE-791105-HP2 www.truper.com... - Page 13 Manual Angle Grinder 3,2 Hp 9” Power Disc Applies for: Model Code ESMA-9N4 12483 ESMA-9N4 Read the user’s manual thoroughly CAUTION before operating this tool.
- Page 14 Contents CAUTION Technical Data Power Requirements To gain the best performance of the tool, prolong the duty life, General Power Tool Safety Warnings make the Warranty valid if necessary, and to avoid hazards Safety Standards for Angle Grinders of fatal injuries please read and understand this Manual before Parts using the tool.
-
Page 15: Technical Data
Technical Data ESMA-9N4 Code 12483 Description Angle Grinder Discs 9” Voltage 120 V Frequency 60 Hz Current 20 A Power 3,2 Hp Speed Screwed thread size 6 700 RPM 5/8-11-UNC-1A Duty Cycle 50 minutes’ work per 20 minutes’ idle. Maximum 6 hours per day Conductors 12 AWG x 2C with 221 °F insulating temperature Insulating... -
Page 16: General Power Tool Safety Warnings
General power tool safety warnings WARNING! Read carefully all safety warnings and instruction listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references. -
Page 17: Safety Standards For Angle Grinders
Safety Standards for Angle Grinders Select the right disc While operating the grinder CAUTION CAUTION • Never use discs with bigger diameter • Do not start the tool when the disc is than the size required in the tool. touching the work piece. WARNING WARNING •... -
Page 18: Parts
Parts Protective Spindle Lock Nut Guard Lock Wrench (Included) Handle Guard Bracket Spindle Lock 9” Abrasive Disc Included Vibration Absorbing Auxiliary Handle Guard Bracket Outer Disc Flange Inner Power Flange Supply Cord Auxiliary Handle Assembling Orifice Guard Power Bracket Cord Protector Protective Switch Carbon... -
Page 19: Start Up
Assembly Auxiliary Handle Assembly • For a safer operation use the auxiliary handle. Set it into any of the three mounting orifices. Use the ones that make your job easier. Start Up The Angle Grinder is a manual power tool. It is used to grind and cut steel, pipes, and angles in iron, bricks, tiles, stone and/or ceramic pieces. -
Page 20: Maintenance
Maintenance • Always disconnect the tool before cleaning. • Never use water or other liquids. Use only a brush. • To prevent overheating the motor, clean the ventilation slots regularly. • Double-check all the tool components are securely fastened. • The housing should not be cracked or damaged. •... -
Page 21: Notes
Notes ENGLISH... -
Page 22: Authorized Service Centers
Authorized Service Centers In the event of any problem contacting a Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 01(800) 690-6990 or 01 (800) 018-7873 to get information about the nearest Authorized Service Center. - Page 23 TEL. / FAX: 01(993) 116-1901 y 41 EXT. 106 ZAMORA, MICH. TEL.: 01(351) 517-8420 671432 MERCADO DE LA SOLDADURA DEL SURESTE, 670805 LA NUEVA FERRETERÍA TRUPER S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B, GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, COL.
-
Page 24: Branches
This warranty shall be effective when presenting the product and the valid Warranty policy duly stamped by the supplier or the proof of purchase. To comply with this warranty, Truper will cover transportation expenses in case consumer’s address is out of range from Authorized Service Centers listed herein or at the website www.truper.com or at our toll-free numbers: 01 (800) 690-6990 or 01(800) 018-7873.
