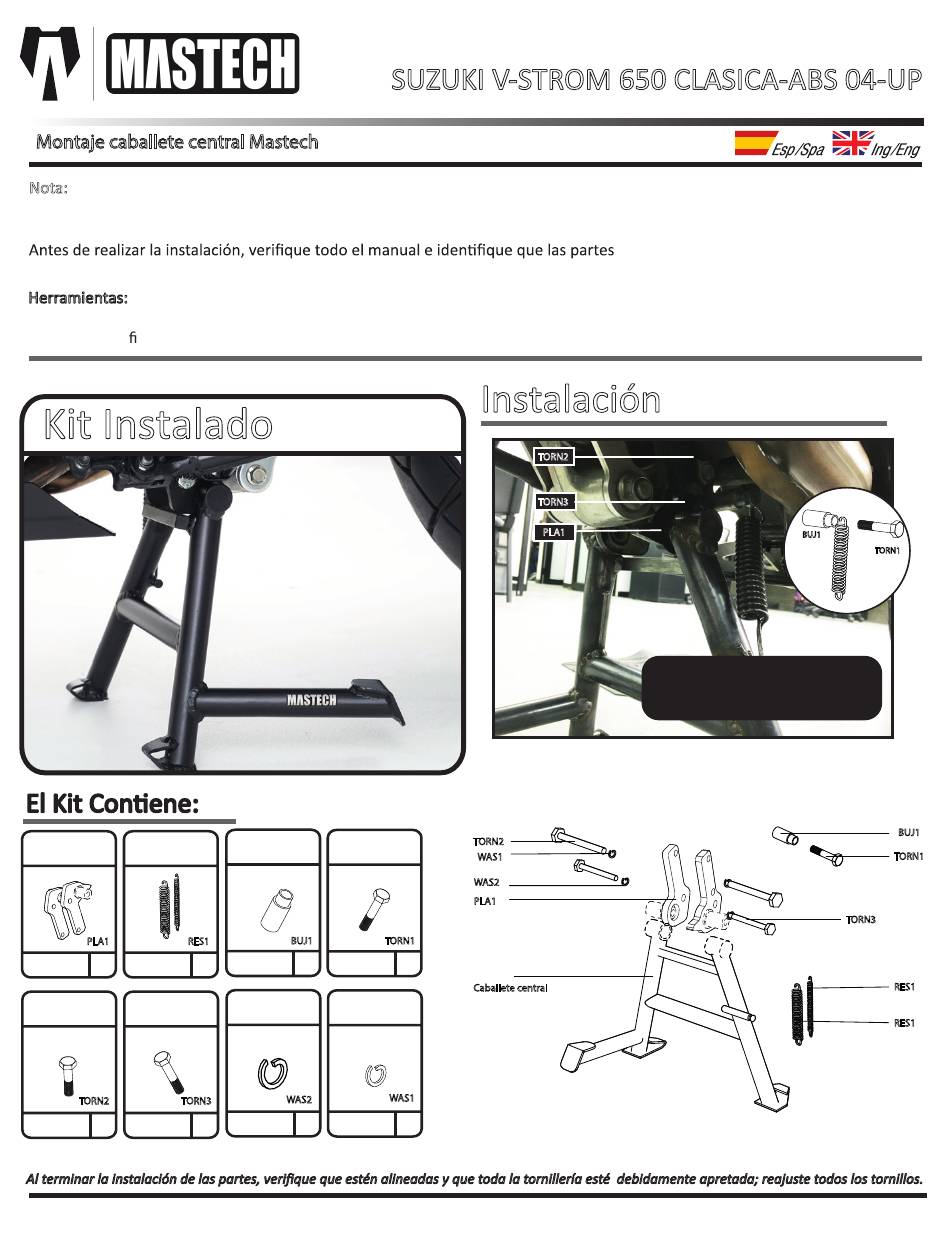

Montaje caballete central Mastech
Nota:
No apriete todos los tornillos hasta que no estén completamente alineadas todas las
perforaciones con respecto a los puntos de sujeción.
y las piezas esten completas.
Herramientas:
Copa 13 mm, 17 mm
Kit llaves boca ja
Kit Instalado
Pla�na HR
Resorte
PLA1
RES1
Can�dad:
1
Can�dad:
2
Tornillo hezagonal
Tornillo hexagonal
M8 x 30
M10 x 30
TORN2
TORN3
Can�dad:
2
Can�dad:
2
Al terminar la instalación de las partes, verifique que estén alineadas y que toda la tornillería esté debidamente apretada; reajuste todos los tornillos.
Km 8.2 Variante Aeropuerto JMC a Hipodromo / Telefax: (57+4) 448 8428 / Guarne - Antioquia
SUZUKI V-STROM 650 CLASICA-ABS 04-UP
Buje galv
Tornillo hexagonal
ALT 40 mm
M10 x 50
BUJ1
TORN1
Can�dad:
1
Can�dad:
1
Wasa M10
Wasa M8
WAS1
WAS2
Can�dad:
2
2
Can�dad:
www.mastechno.com
Instalación
TORN2
TORN3
PLA1
TORN2
WAS1
WAS2
PLA1
Caballete central
BUJ1
Instale el RES1 sobre el BUJ1
antes de ensamblar el TORN1 sobre el
chásis.
TORN1
BUJ1
TORN1
TORN3
RES1
RES1
