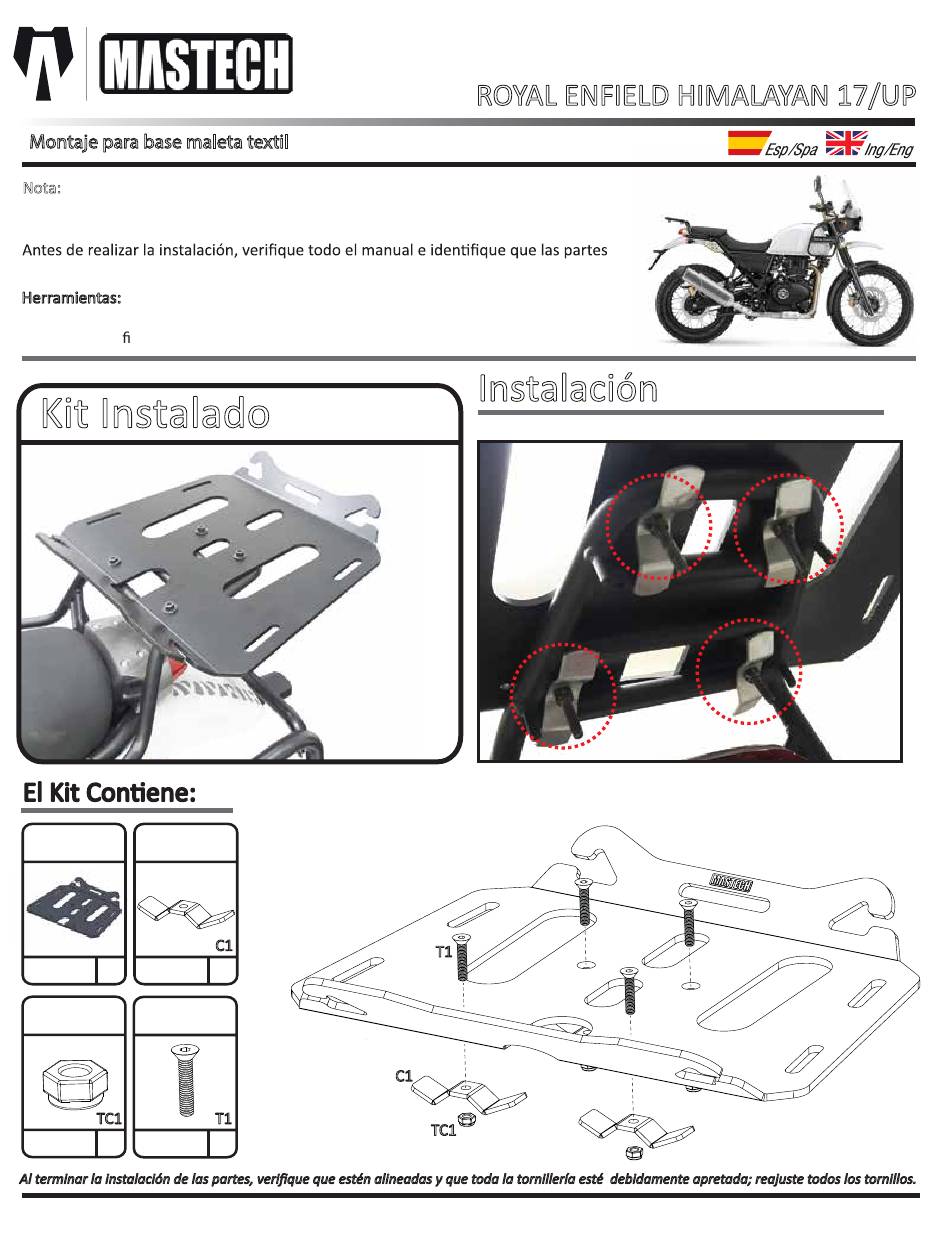

Mastech PN005612 Assembly Instructions

Montaje para base maleta textil
Nota:
No apriete todos los tornillos hasta que no estén completamente alineadas todas las
perforaciones con respecto a los puntos de sujeción.
y las piezas esten completas.
Herramientas:
Kit llaves hexágonas
Kit llaves boca ja
Kit Instalado
Base para maleta
Chapeta acero
textil
Cantidad: 1 Cantidad:
Tuerca de seguridad Tornillo avellanado
M6 M6 x 35
TC1
Cantidad: 4
Cantidad:
Al terminar la instalación de las partes, verifique que estén alineadas y que toda la tornillería esté debidamente apretada; reajuste todos los tornillos.
Calle 76 # 52D - 74 / Telefax: (57+4) 448 8428 / Medellín - Colombia
C1
4
T1
4
www.mastechno.com
ROYAL ENFIELD HIMALAYAN 17/UP
Instalación
1- Instale la parrilla en la parte superior del herraje de la moto.
2- Ensamble la tornillería y chapetas como lo muestra el esquema.
T1
C1
TC1
