超声波缝合机

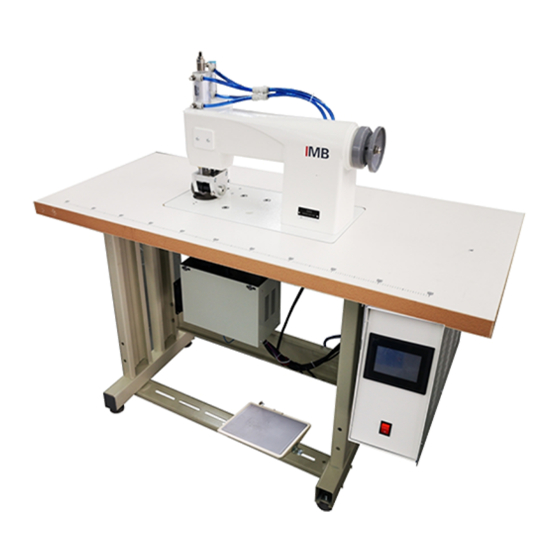

Ultrasonic lace machine(double motor)
（MB9018B）
使用说明书
Instruction Manual
常州智谷机电科技有限公司
CHANGZHOU WISDOM & VALLEY ELECTRICAL TECHNOLOGY CO.,LTD
在使用本设备之前请先阅读本使用说明书.
Please read the operation manual of the touch
screen interface before using the device
版本信息/ Version
请将本使用说明书放在便于查阅的地方保管
2021.01
Please keep this operation manual of touch screen
interface in convenient place for reference
Advertisement
Chapters
Table of Contents
Related Manuals for IMB MB9018B
Summary of Contents for IMB MB9018B
- Page 1 超声波缝合机 Ultrasonic lace machine(double motor) （MB9018B） 使用说明书 Instruction Manual 常州智谷机电科技有限公司 CHANGZHOU WISDOM & VALLEY ELECTRICAL TECHNOLOGY CO.,LTD 在使用本设备之前请先阅读本使用说明书. Please read the operation manual of the touch screen interface before using the device 版本信息/ Version 请将本使用说明书放在便于查阅的地方保管 2021.01 Please keep this operation manual of touch screen...
- Page 2 感谢购买 IMB 工业用缝纫机。 在使用此机器之前，请仔细阅读以下的说明，这样可以更好地帮到您了解此机器的相关 操作。 这些说明是根据现行的条例明确阐述了正确的工作方法。 Thank you for purchasing this industrial sewing machine from IMB Before using this automatic unit, please read the following instructions, which will help you to understand how the machine operates. These instructions illustrate the correct working methods to comply with current regulations.
- Page 3 中文...
-
Page 4: Table Of Contents
目录 一、 设备基本信息............................1 二、设备技术参数............................2 三、安全注意事项............................3 四、按键功能说明............................4 4.1 .按钮功能说明..........................4 五、操作说明..............................6 5.1. 操作前准备工作..........................6 5.2. 操作过程说明..........................6 5.2.1 启动设备..........................6 5.2.2 电机检测..........................6 5.2.3 超声波检测..........................6 5.2.4 缝合............................6 5.2.5 关机............................6 六、调试方法..............................7 6.1. 机型选择............................7 6.2. 调速模式............................7 6.3. 花轮速度调节..........................7 6.4. 焊头速度调节..........................8 6.5. 花轮角度调节..........................8 6.6. 花轮压痕深度调节......................... 8 6.7.模具更换............................9 6.8.超声波调节............................9 七、电气配线..............................10 八、选配装置..............................11... -
Page 5: 一、 设备基本信息
一、 设备基本信息 1：IMB 机头； 2：电源开关； 3：电控箱； 4：花轮组件； 5：超声波组件； 6：脚踏板；... -
Page 6: 二、设备技术参数
二、设备技术参数 MB9018B 超声波缝合机 机头配置 IMB 机头 输出电压 0-2000V AC 输出功率 0-2000W (功率可调) 工作频率 20KHz 工作电源 AC220V 50Hz 空气压力 0.3MPa 自动追频精度 ±0.5Hz 花轮转速 0-16m/min 工作环境温度 +5℃~+50℃ 外形尺寸 1200mmX500mmX1150mm 设备重量 90KG... -
Page 7: 三、安全注意事项
三、安全注意事项 为了安全地使用自动机的注意事项 1. 为了防止因触电造成的事故，在接通了电源的状态下，请不要打开马达电气箱的盖 子，也不要触摸电气箱内的零件。 1. 为了防止对人身的伤害，请不要在卸下了皮带护罩、手指防护器等安全装置的状态 下运转机器。 2. 为了防止被卷入机器的人身事故，缝纫机运转中，请不要让手指、头发、衣服靠近 皮带轮、V 型皮带、马达附近，也不要把物品放到上面。 3. 为了防止对人身的伤害， 打开电源时或缝纫机运转中， 请不要把手指放到机针附近。 4. 为了防止对人身的伤害，缝纫机运转中，请不要把手指放到挑线杆护罩内。 5. 缝纫机运转时，是以高速转动。为了防止伤害到手，运转中请绝对不要让手靠近切 布刀。另外，更换机线时，请一定关闭电源。 6. 为了防止对人身的伤害，缝纫机上下动作时或返回原来位置时，请一定注意不要夹 到手指。 7. 缝纫机运转中，请不要切断电源或切断空气供给源。 8. 为了防止突然的起动造成的事故，当准备工作完了，达到可以进行缝制的状态时， 请卸下布料导向器。 9. 为了防止因触电造成的事故，在卸下电源地线的状态下，请不要运转缝纫机。 10. 为了防止因触电和电气零件损坏造成的事故，插拔电源插头时，请一定先关掉电 源开关。 11. 为了防止因电气零件损坏造成的事故，打雷时，为了安全请停止作业，并拔掉电 源插头。 12. 为了防止因电气零件损坏造成的事故，从寒冷的地方立即移动到温暖的地方等时 会发生结露现象，因此请待水滴万全干燥之后再接通电源。 13. -
Page 8: 四、按键功能说明
四、按键功能说明 4.1 .按钮功能说明 （1）：电源开关---按动电源开关至 ON，设备通电、通气。 （2）：脚踏开关---前踩脚踏板控制机器缝合，后踩脚踏板控制压轮和花轮升降。 （3）：触摸屏 a.开机界面：... - Page 9 b.监控界面：...
-
Page 10: 五、操作说明
五、操作说明 5.1. 操作前准备工作 √ 操作人员检查时机头需处于停止状态 √ 清理机器台面上的杂物，确保机器运行过程中不会有杂物阻碍运行 √ 检查气压表压力，使其符合机器使用要求 5.2. 操作过程说明 5.2.1 启动设备 按动 4.1-(1)电源开关至 ON 位置，设备通电开机。 5.2.2 电机检测 点击 4.1-(3)-b 触摸屏监控界面 按钮，上下电机同时旋转，机器正常。 5.2.3 超声波检测 点击 4.1-(3)-b 触摸屏监控界面 按钮，频率在正常范围以内，机器正常， 5.2.4 缝合 将布片放至缝合区域，前踩 4.1-（2）脚踏板，机器开始缝合，松开脚踏板机器停止运行。 5.2.5 关机 操作完毕，按动电源开关至 OFF 位置，设备关机。... -
Page 11: 六、调试方法
六、调试方法 6.1. 机型选择 点 击 4.1-(3)-b 触 摸 屏 监 控 界 面 按 钮 ， 弹 出 上 图 所 示 界 面 ， 选 择 双 电 机 6.2. 调速模式 在参数设置界面选择定速缝或变速缝 定速模式：前踩脚踏电机定速旋转； 变速模式：电机转速随踩下脚踏力度增大而增加。 6.3. 花轮速度调节 在参数设置界面点击 按钮调节上电机速度，速度范围 10%-100%，再点 击... -
Page 12: 焊头速度调节
6.4. 焊头速度调节 在参数设置界面点击 按钮调节下电机速度，速度范围 10%-100%，再点 击 按钮测速。 6.5. 花轮角度调节 固定螺钉 偏心套 松开固定螺钉，旋转偏心套，可以调节花轮与焊头的角度，保证花轮的每一道压边厚度均等。 6.6. 花轮压痕深度调节 固定螺母 限位套 松开固定螺母，旋转限位套，调节气缸行程，改变花轮压痕深度。... -
Page 13: 模具更换
6.7.模具更换 花轮 固定螺钉 1) 拆卸固定螺钉，抽出花轮； 2) 将要更换的新花轮穿进轴承，拧紧固定螺钉； 3) 根据 6.5 步骤调节花轮角度，模具更换完成。 6.8.超声波调节 频率偏高或偏低，点击上图所示界面中 按钮，调节频率， 功率偏高或偏低，点击上图所示界面中 按钮，调节功率。... -
Page 14: 七、电气配线
七、电气配线... -
Page 15: 八、选配装置
八、选配装置 花轮花型支持定制 九、附件箱明细 序号 附件名称 规格 数量 电源线 《MB 9018B 超声波缝合机- 零件手册》 《MB 9018B 超声波缝合机- 使用说明书》 十、常见问题及解决方法 10.1.常见问题及解决方法详见下表 现象 原因分析 解决措施 花轮压边左右 按照 6.5 步骤调节花 花轮与焊头不垂直 不均匀 轮角度 花 轮 压 痕 浅 或 按照 6.6 步骤调节气 气缸行程小或大 深 缸行程... -
Page 16: 十一、日常保养要求
十一、日常保养要求 11.1.设备保养清单及要求详见下表 时间 序号 项目 要点描述 每天 每周 每月 半年 √ 清理灰尘 清除设备表面及零部件灰尘 √ 清理油污 清理台板油污 √ 气管接口 气管接口紧密，不漏气 √ 滑动件 检查滑动件润滑，如有需要则添加润滑剂 √ 电控箱 散热风扇运转正常，及时清理灰尘... -
Page 17: 十二、知识产品保护声明
十二、知识产品保护声明 MB9018B 超声波缝合机是常州智谷机电科技有限公司独立自主完成的设计成果。该成果知识产 权属于常州智谷机电科技有限公司，受国家知识产权相关法律法规的保护。未经权利人书面许可， 不得实施该成果的专利技术，不得复制、销售或通过信息网络传播和该成果有关的信息。任何违法 侵权行为，常州智谷机电科技有限公司将依法追究其法律责任。... - Page 18 ENGLISH...
- Page 19 Catalog 1. Basic information of equipment......................1 2、Technical parameters of the equipment................... 2 3、Safety precautions..........................3 4、Key function description........................5 4.1 .Function description of the button..................5 5、Operating instructions......................... 7 5.1. Preparation before operation....................7 5.2. Operation process description....................7 5.2.1 Boot device......................... 7 5.2.2 Motor detection.........................
-
Page 20: Basic Information Of Equipment
1. Basic information of equipment 1：Machine head； 2：Power switch； 3 Control box； 4：Pattern wheel components； 5：Ultrasonic components； 6：Pedal；... -
Page 21: 2、Technical Parameters Of The Equipment
2、Technical parameters of the equipment MB9018A Ultrasonic lace machine(single motor) Machine head Voltage 0-2000V AC Power 0-2000W (adjustable) Frequency 20KHz Power Supply AC220V 50Hz Pressure 0.3MPa Frequency tracking ±0.5Hz Speed 0-16m/min Temperature +5℃~+50℃ Size 1200mmX500mmX1150mm Weight 90KG... -
Page 22: 3、Safety Precautions
3、Safety precautions Considerations for safe use of automata 1. In order to prevent accidents caused by electric shock, please do not open the cover of the electrical box of the motor or touch the parts in the electrical box when the power is connected. 1. - Page 23 be careful not to pinch your fingers. 17. During folding operation, please be careful not to clip the cylinder to your finger when putting your finger into the folding machine. * important safety information: √ improper operation of the machine may cause personal injury. Please read this instruction carefully and operate correctly before operation.
-
Page 24: 4、Key Function Description
4、Key function description 4.1 .Function description of the button （1）：Power switch: press the power switch to on, and the equipment is powered on and ventilated. （2）：Pedal: the front foot pedal controls the sewing of the machine, and the rear foot pedal controls the lifting of the pressing wheel and the flower wheel。... - Page 25 b. Monitoring interface：...
-
Page 26: 5、Operating Instructions
5、Operating instructions 5.1. Preparation before operation √ The machine head shall be in the stop state when the operator checks it √ Clean the sundries on the machine table to ensure that there are no sundries hindering the operation of the machine √... -
Page 27: 6、Debugging Method
6、Debugging method 6.1. Model selection Click the button of 4.1 - (3) - B touch screen monitoring interface，Pop up the interface shown figure above, select dual motor 6.2. Speed regulation mode Select constant speed sewing or adjustable speed sewing in parameter setting interface Constant：Front pedal motor rotates at a fixed speed；... -
Page 28: Speed Adjustment Of Welding Head
6.4. Speed adjustment of welding head Click on the parameter setting interface, Motor speed under button adjustment, speed range 10% - 100%，Click Button speed measurement。 6.5. Wheel angle adjustment Screw sleev Loosen the fixing screw and rotate the eccentric sleeve to adjust the angle between the flower wheel and the welding head, so as to ensure that the thickness of each pressing edge of the flower wheel is equal。... -
Page 29: Wheel Replacement
6.7. Wheel replacement screw 4) Remove the fixing screw and take out the wheel； 5) Insert the new wheel to be replaced into the bearing and tighten the fixing screw； 6) Adjust the angle of the wheel according to step 6.5, and the mold replacement is completed。... -
Page 30: 7、Electrical Wiring
7、Electrical wiring... -
Page 31: 8、Optional Device
8、Optional device Support customization of wheel and pattern 9、Common problems and Solutions 9.1.See the table below for common problems and Solutions Phenomenon Cause analysis Solutions Uneven left The wheel is not according to 6.5 and right vertical to the welding Step to adjust the edge pressing head... -
Page 32: 10、Daily Maintenance Requirements
10、Daily maintenance requirements 10.1. See the following table for the list and requirements of equipment maintenance Frequency Project Requirement Half Daily Weekly Monthly year Remove dust from equipment surface and √ Dust removal parts √ Clean up oil Clean the oil stain on the platform Air pipe The air pipe interface is tight without √... -
Page 33: 11、Knowledge Product Protection Statement
11、Knowledge product protection statement MB9018B Ultrasonic lace machine(double motor) was designed by Changzhou wisdom & valley Electric Technology Co., Ltd.。The intellectual property rights of this achievement belong to Changzhou wisdom & valley Electric Technology Co., Ltd. and are protected by national intellectual property laws and regulations.
