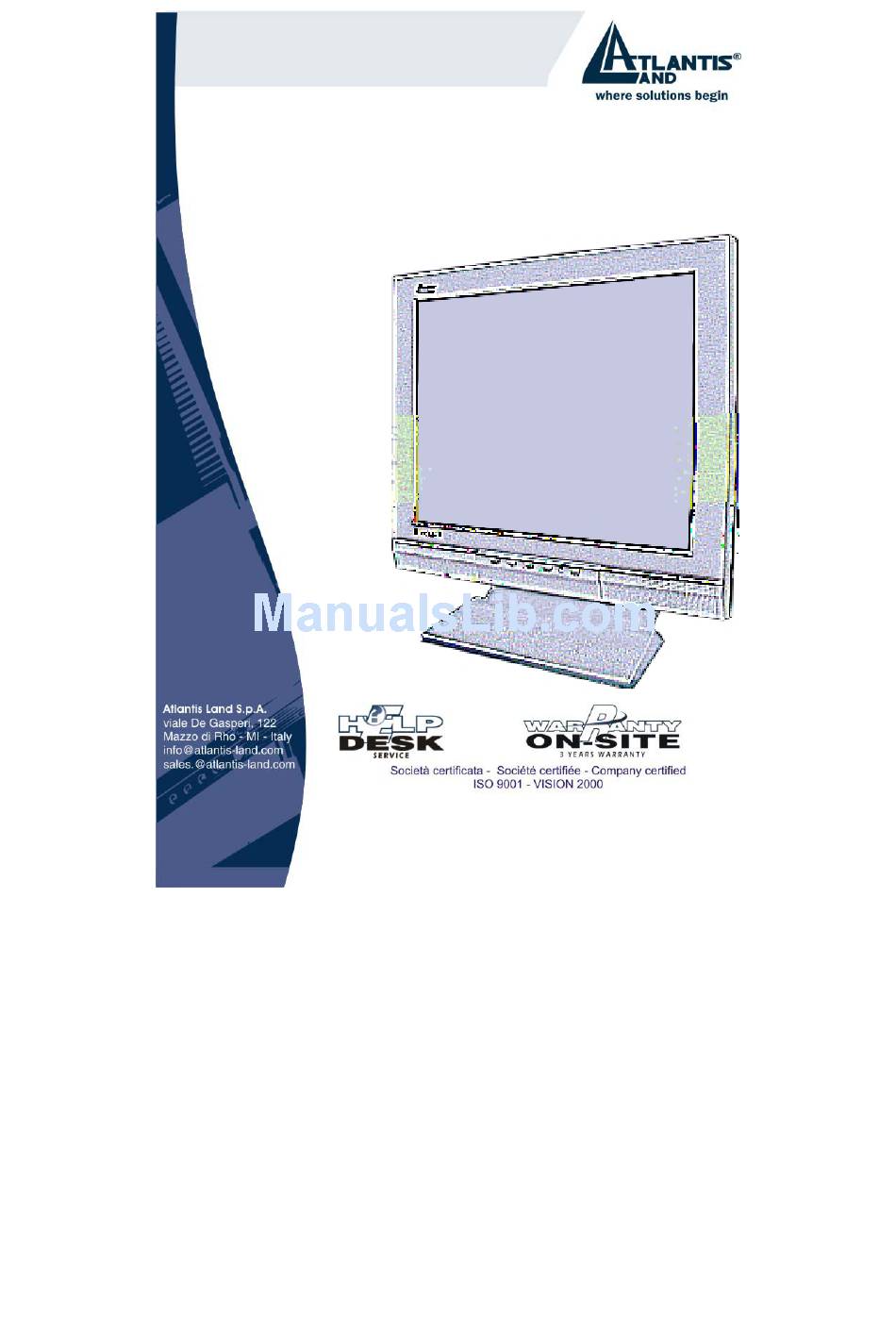

- Page 1 A05-15AM-E01 - MONITOR LCD User Manual Manuale utente Manuel d’utilisation A05-15AM-E01_X02...
-
Page 2: Table Of Contents
IMPORTANT SAFETY INSTRUCTIONS ... 5 1 GETTING STARTED... 6 ... 6 RECAUTIONS ... 6 LECTRIC HOCK TFT LCD M LEANING THE EDERAL OMMUNICATIONS 2 INSTALLING THE MONITOR... 7 ... 7 NPACKING ... 7 AKING ONNECTIONS ... 8 OMPONENTS ... 8 UNCTION POWER LED ... - Page 3 LCD ... 16 ULIZIA DEL PANNELLO OMUNICATO RELATIVO ALLE INTERFERENZE RECAUZIONI PER IL CAVO DI ALIMENTAZIONE 8 INSTALLAZIONE DEL MONITOR... 17 ... 17 ISIMBALLO ... 17 ONNESSIONE ... 18 OSTERIORE ... 18 ASTI UNZIONE ... 18 DI STATO 9 MENÙ ... 19 AUTO...
- Page 4 15.2 ... 27 CONNEXION 15.3 ... 28 OSTERIEUR 15.4 ... 28 OUCHES ONCTION 15.5 ... 28 ETAT 16 MENÙ ... 28 16.1 AUTO... 28 16.2 ... 28 OULEUR 16.3 ... 29 IMAGE 16.4 ... 29 ONCTIONNES 16.5 OSD M ... 29 16.6 ...
-
Page 5: Important Safety Instructions
Important Safety Instructions • Read the Safety Instructions carefully and keep it for later use. • Be aware of all warnings and instruction signs marked on the products. • When cleaning, turn off the electrical supply at all times. Never use liquid or aerosol detergent, use a damp rag instead. -
Page 6: Getting Started
Getting Started Congratulations on your purchase of a TFT LCD Color Monitor. This section lists package contents, features, precautions, as well as cleaning and installation instructions. MPORTANT LEASE KEEP THE ORIGINAL BOX AND ALL PACKING MATERIAL FOR FUTURE SHIPPING NEEDS Precautions •... -
Page 7: Installing The Monitor
the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. -
Page 8: Rear Components
Rear Components Icon⁄Components VESA Mounting Allow the monitor to be fixed on an UL listed VESA Holes compliant mounting device. Connects the monitor to the VGA port of the computer. Signal Cable Locks the panel in a secure tilting range. Latch Connects the AC adapter. -
Page 9: Menu
MENU Press Menu enter main control menu Color Picture Function OSD menu Miscellaneous Press ◄► button choose and MENU button enter OSD menu AUTO AUTO Color Press ◄► button choice and MENU button enter OSD menu Contrast: Brightness: Gamma Correct: Color Adjust: Color : Exit... -
Page 10: Other Function
OSD V. Position: OSD Timer: Translucent: Exit: Other Function Press ◄► button choice and MENU button to enter OSD menu Volume: Exit EXIT If you choose EXIT , press MENU button to exit main menu Various Mounting the monitor You can install the monitor onto a swing arm or other mounting fixture that is compliant with the VESA (Video Electronics Standards Association) standard. -
Page 11: Specifications
Follow these steps to pack the monitor: Disconnect the AC adapter, signal cable, and any cables connected to the monitor. Tile the panel backward to approx. 25°. Slide the latch outward and hold it in place 1. NOTE: Do not tilt the LCD beyond the allowed angles without first sliding the latch to the right. Doing so may damage the hinge arm. -
Page 12: Factory Preset Timings
Factory Preset Timings Timing VGA 720 X 400 VESA 640 X 480 VESA 640 X 480 VESA 640 X 480 VESA 800 X 600 VESA 800 X 600 VESA 800 X 600 VESA 1024 X 768 48.363 VESA 1024 X 768 56.476 VESA 1024 X 768 60.023 Signal Connector Pin-outs To connect VGA, 8514A or IBM-compatible graphics adapters, use a 15 pin mini D-type male connector. - Page 13 Use “AUTO ADJUST” or manually adjust “PHASE” and “CLOCK”, refer the Controls section. • The characters on the screen are too dim or too bright Choose fit color temperature, use “AUTO COLOUR ADJUST or manually adjust “RGB ADJUSTMENT, refer the Controls section. •...
-
Page 15: Avvertenze
Avvertenze • Leggere attentamente queste informazioni e tenerle disponibili per una eventuale consultazione successiva. • Tenere presente anche tutte le indicazioni riportate sul prodotto. • Staccare ogni collegamento elettrico quando viene effettuata la pulizia. Non usare mai liquidi o un detergente a spruzzo, usare sempre un panno leggermente umido. •... -
Page 16: Precauzioni
Precauzioni • Tenersi ad almeno 45 cm di distanza dal pannello durante l’uso. • Non fare pressioni sul pannello: è fragile • Non toccare il pannello con le mani sporche. L’unto della pelle risulta di difficile rimozione. • Non esporre direttamente il pannello alla luce solare o ad altre fonti di calore. •... -
Page 17: Precauzioni Per Il Cavo Di Alimentazione
• Alimentare l’apparecchiatura da una presa diversa rispetto a quella alla quale sia collegata il ricevitore. • Consultare il rivenditore o un esperto tecnico radio/TV per un aiuto. 7.4.1 FCC Avvertimento Per assicurare la continuità del rispetto delle normative FCC, l’utilizzatore deve assicurare un corretto collegamento di terra al cavo di alimentazione, assicurarsi che il cavo di collegamento video sia schermato con una opportuna maglia di ferrite. -
Page 18: Lato Posteriore
• Collegare il cavo audio 4alla presa del computer ed all’apposita presa sulla scheda del computer Lato Posteriore Descrizione Fori montaggio Consentono l’installazione del monitor su bracci snodati o supporti secondo la ® VESA standard VESA Cavo segnale Connette il Monitor alla porta VGA del computer Blocco Blocca il monitor in posizione verticale. -
Page 19: Menù
MENÙ Premere Menu per entrare nella funzione di controllo del: Colore Immagine Funzioni Varie Altre Tramite i pulsanti ◄► selezionare la funzione e quindi il pulsante MENU per attivarla. AUTO AUTO Colore Tramite i pulsanti ◄► selezionare la funzione e quindi il pulsante MENU per attivarla. Le regolazioni possibili sono: •... -
Page 20: Altre Funzioni
• Lingue • Posizione orizzontale dell’OSD • Posizione verticale dell’OSD • Tempo di permanenza dell’OSD • Trasparenza Exit: Altre Funzioni Tramite i pulsanti ◄► selezionare la funzione e quindi il pulsante MENU per attivarla. Le regolazioni possibili sono: • Volume Exit EXIT Dopo aver selezionato EXIT, premere il pulsante Menu per uscire. -
Page 21: Specifiche
NOTA: Non inclinare il pannello oltre l’angolazione consentita, senza aver prima sbloccato il meccanismo. Facendo questo si potrebbe danneggiare la struttura della base. Ora ruotare il pannello sino a porlo parallelo alla base 2 per l’imballo. 11 Specifiche : Tipo Area visibile Dimensioni Schermo Pixel Pitch (mm):... -
Page 22: Risoluzioni Preimpostate In Fabbrica
11.1 Risoluzioni preimpostate in fabbrica Frequenza Risoluzione Orizzontale (KHz) VGA 720 X 400 31.467 VESA 640 X 480 31.469 VESA 640 X 480 37.861 VESA 640 X 480 37.500 VESA 800 X 600 37.879 VESA 800 X 600 48.077 VESA 800 X 600 46.875 VESA 1024 X 768 48.363 VESA 1024 X 768 56.476... - Page 23 ITALIANO Utilizzare la funzione di Regolazione Automatica del Colore o regolare manualmente i colori fondamentali. • Appaiono interferenze durante la fase di uscita da Windows. Utilizzare la funzione di Auto Regolazione o regolare manualmente la Fase ed il Clock. A05-15MA-E01_X02 23 - 44...
-
Page 25: Instructions
Instructions • Lire ces renseignements attentivement et les conserver pour une consultation ultérieure. • Conserver aussi toutes les indications se reportant au produit. • Déconnecter chaque liaison électrique avant d’effectuer le nettoyage de l’écran. Ne jamais pas utiliser de liquides ou de détergent, utiliser toujours un tissu légèrement humide. -
Page 26: Proprete Du Panneau Lcd
• Ne pas exposer le panneau directement à la lumière solaire ou à toutes autres sources de chaleur. • Pendant l’utilisation, ne pas positionner l’écran face a une lumière directe, pour éviter les reflets. • Il est important de choisir une place adaptée et aérée où positionner l'écran. •... -
Page 27: Installation De L'ecran
15 Installation de l'écran 15.1 Déballage Ouvrir le carton d’emballage et vérifier le contenu. Si un élément est manquant ou endommagé, contacter votre revendeur immédiatement. Le package doit comprendre les éléments suivants • Moniteur couleur TFT • Guide de l’utilisateur •... -
Page 28: Cote Posterieur
15.3 Côté Postérieur Description Trous Permis l'installation de l'écran sur les assemblage supports selon le standard VESA VESA®FPMPMI™ Joint l'Écran à la porte VGA de Câble signal l'ordinateur Bloc Bloqué l'écran en position verticale Prise Joint l'écran à l'adaptateur extérieur alimentateur Pour la connexion à... -
Page 29: Fonctionnes
• Luminosité • Correction Gamme • Correction Couleur • Saturation • Exit Revenu au MENU 16.3 image Par les boutons ◄► sélectionner la fonction et ensuite le bouton MENU pour l'activer. Les régulations possibles sont: • Position horizontale • Position Verticale •... -
Page 30: Autres Renseignements
17 Autres Renseignements 17.1 Assemblage de l'écran Il est possible d'installer cet écran sur un bras dénoué ou au mur par un support relatif, pourvu que ceux-ci respectent les normatifs VESA, Écran Electronics Standards Association, Avant d'effectuer l'installation faut libérer l'écran de sa base. ATTENTION: Utiliser produits seuls standards UL/VESA, avec autres produits on pourrait endommager l'écran. -
Page 31: Reglage Pre -Configure
18.3 Réglage Pré-Configuré Dans cette parite, on a définit quelques modes d’affichage préférentiels utilisable par le micro-réglage. Des modes d’afficahge sont pré-configurés à l’usine, incluant les modes d’affichage disponibles les plus utilisés actuellement. Le micro-réglage ne cherchera un mode d’affichage utilisable dans cette partie Mode ( points*lignes ) VESA... -
Page 32: Specifications
18.7 Specifications Taille Model Pixel Pitch N.bre de couleurs affichées Luminosité Contraste Angles de vision Response Time Surface visible Surface Input Signal Video Sync Fréq.Horizz. Video Sync Fréq. Vert. Bande passante Audio Haut parleur Resolution Primaire Alimentation Connecteurs Input Signal Temperature Conditions de jouissance... -
Page 33: Warranty Certificate
However please read carefully all guarantee clauses, in order to avoid ungrateful mistakes for the future eventualities. If you will provide within 15 days from the purchase to register it on the ATLANTIS LAND® web site www.atlantis-land.com ,you won’t be asked, if you will need an intervention, the original proof of purchase (see clause n°... - Page 34 LAND® will proceed with the selling off of the apparatus without need to inform you of anything and it will consider the practice as closed. 31. The Guarantee is provided only by ATLANTIS LAND® s.p.a. to its Assistance Center .Address : Via De Gasperi, 122 – 20017 – Mazzo di Rho (MI) – Phone: +39.02.939.076.34.
-
Page 35: Certificato Di Garanzia
CERTIFICATO DI GARANZIA La ringraziamo della Sua decisione di aver acquistato un prodotto ATLANTIS LAND La nostra società, in virtù della qualità dei suoi prodotti, Le offre una garanzia estesa di 36 mesi, sia che il prodotto sia utilizzato in ambito privato che in ambiente professionale. - Page 36 , e solo l’avvenuto pagamento tramite Bonifico Bancario renderà possibile la riconsegna del prodotto. 53. In caso di mancato pagamento e dopo 6 (sei) mesi dalla richiesta, ATLANTIS LAND procedere allo smaltimento dell’apparato senza ulteriore comunicazione e considererà chiusa la pratica.
-
Page 37: Certificat De Garantie
Si vous enregistrez votre achat dans les 15 (quinze) jours suivant son acquisition sur le site www.atlantis- land.com, ATLANTIS LAND ne vous demandera aucune preuve d’achat (voir clause n°6), en cas de demande d’intervention. 56. Le produit bénéficie d’une garantie de 36 (trente-six) mois à compter de la date d’achat. - Page 38 ATLANTIS LAND, et le produit ne sera remis qu’après le payement par le consommateur. 77. En cas de non payement, ATLANTIS LAND pourra procéder dans un délai de six mois après la date de réception du produit au débit de l’appareil et clôturera le dossier.
- Page 39 ATLANTIS LAND , via De Gasperi, 122 – 20017 – Mazzo di Rho (MI). Date __________________Signature______________________________________________________________________________ N.B.: The award of the information is facultative, but its lack will prevent ATLANTIS LAND® from starting the Guarantee process requested. A05-15MA-E01_X02 PRIVACY TUTELAGE...
