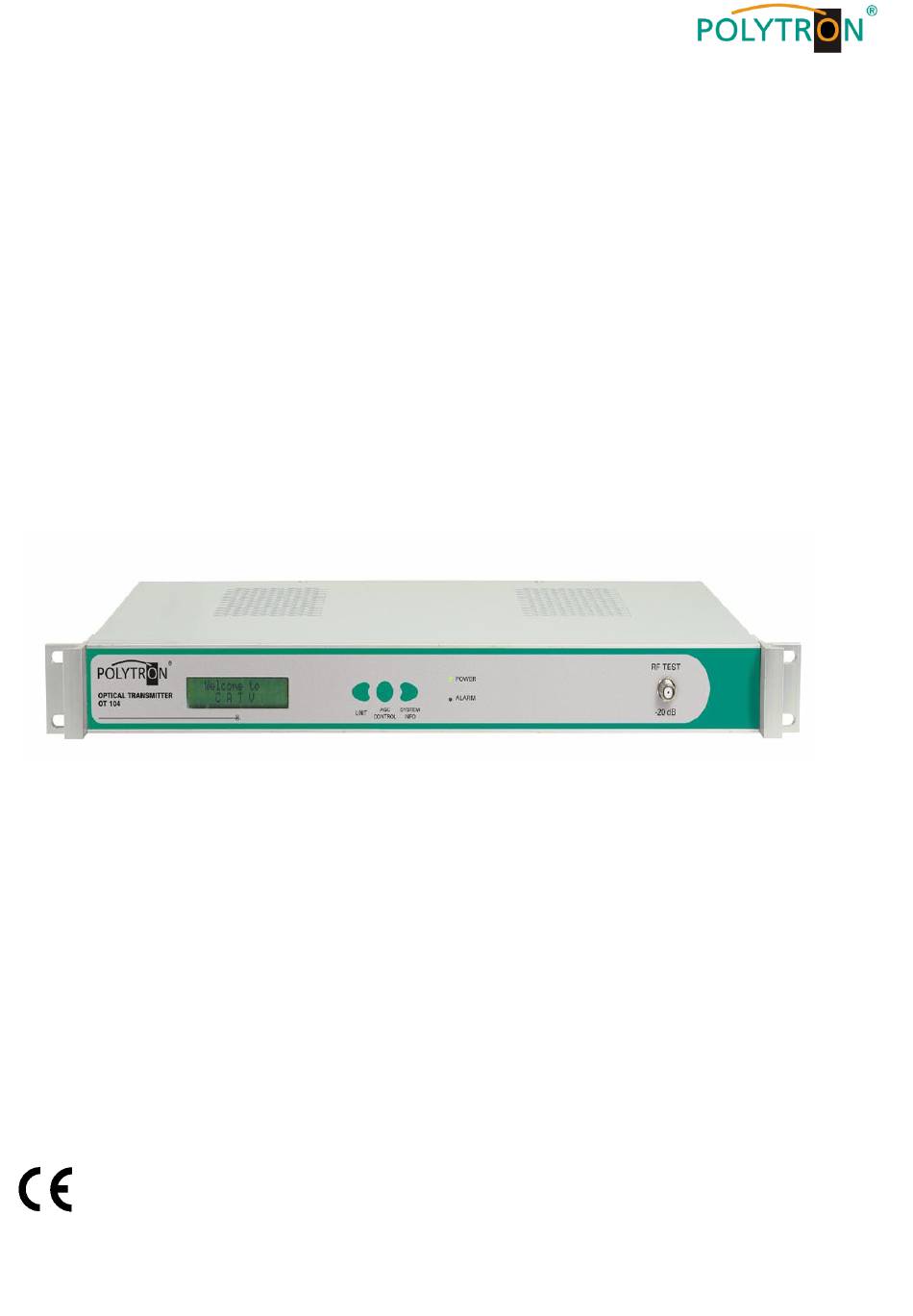

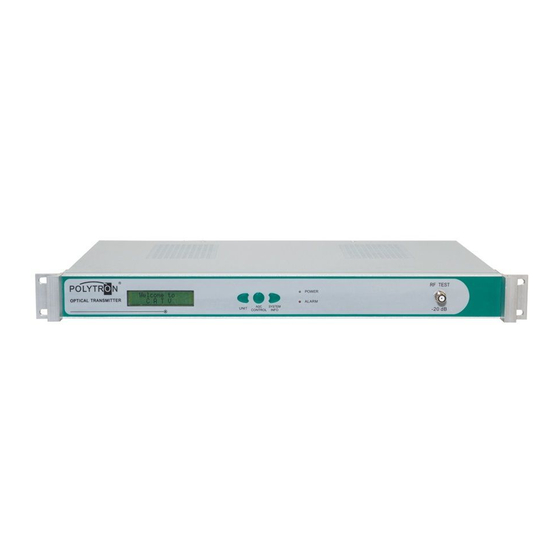

- Page 1 Optischer Transmitter Optical Transmitter OT 104 DFB OT 106 DFB OT 108 DFB OT 112 DFB OT 120 DFB Bedienungsanleitung/ Operating manual 0901371 V7...
- Page 2 Montage- und Sicherheitshinweise Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV) Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein; Kontaktfedern dürfen nicht oxidiert oder verbogen sein.
- Page 3 Mounting and safety instructions Precautions to ensure the electromagnetic compatibility (EMC) All covers and screws must be fixed and tightened; contact springs must not be oxidized or bent.
- Page 4 Vorsicht! Caution! Bei der Installation des LWL-Eingangs nicht in When you install the optical input avoid contact den Laser sehen, es besteht Verletzungsgefahr with the eyes to the laser, so they can not be für die Augen. harmed. ACHTUNG! ATTENTION! 1) Nach Öffnen des Gehäuses nicht den opti- 1) After opening the unit please do not open the schen Wandler öffnen um Verschmutzung...
- Page 5 Beschreibung Description Bedienelemente an der Vorderseite Front panel operation keys 1. LCD-Display: 1. LCD-Display: Zeigt Programmierschritte und Betriebsart an Displays programming / operation mode. 2. Linke Taste: 2. Left key: Betriebsparameter / Minus-Taste Operating parameters / minus button 3. Mittlere Taste: 3.
- Page 6 Einpegeln des OT-1xx Adjustment of OT-1xx Richtwerte zum Einpegeln Guideline for adjustment Maximaler Eingangspegel bei 40 Kanälen Maximum Input Level with 40 channels max. input level max. Eingangspegel with 40 channels bei 40 Kanälen 63dBµV 3.4% 63dBµV 3.4% OT-104 OT-104 75dBµV 2.0% 75dBµV...
- Page 7 Messungen: Messungen: Der Testausgang The test output dient zur reinen allows a simple test if Funktionskontrolle ob am Eingang ein there is a RF signal at the input. The HF-Signal anliegt. Verlässliche Werte measured parameters are not reliable and can’t be used for adjustment or doc- zum einpegeln oder dokumentieren kön- nen hier nicht gemessen werden.
-
Page 8: Technische Daten / Technical Data
Technische Daten / Technical data: Item Specification Lasertyp/ Type of laser Wellenlänge/ Wavelength 1310±20 Modulationsart/ Direct Light Intensity Modulation Modulation mode Output Optical Power 4 / 6 / 8 / 12 / 20 (geräteabhängig / device-dependent) Fiber Connector SC/APC Input frequency range 45~860 Input RF Signal Level Siehe Seite 6, Tabelle 1 / See page 6, table 1... - Page 9 Blockdiagramm / Schematic diagram...
- Page 10 Geräteinformationen:...
- Page 12 H.Q. Order department + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 0 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
