Mixtron MX.500 Operating And Maintenance Manual

Proportional volumetric dosing pump
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MX.500 and is the answer not in the manual?

Questions and answers

Related Manuals for Mixtron MX.500

Summary of Contents for Mixtron MX.500

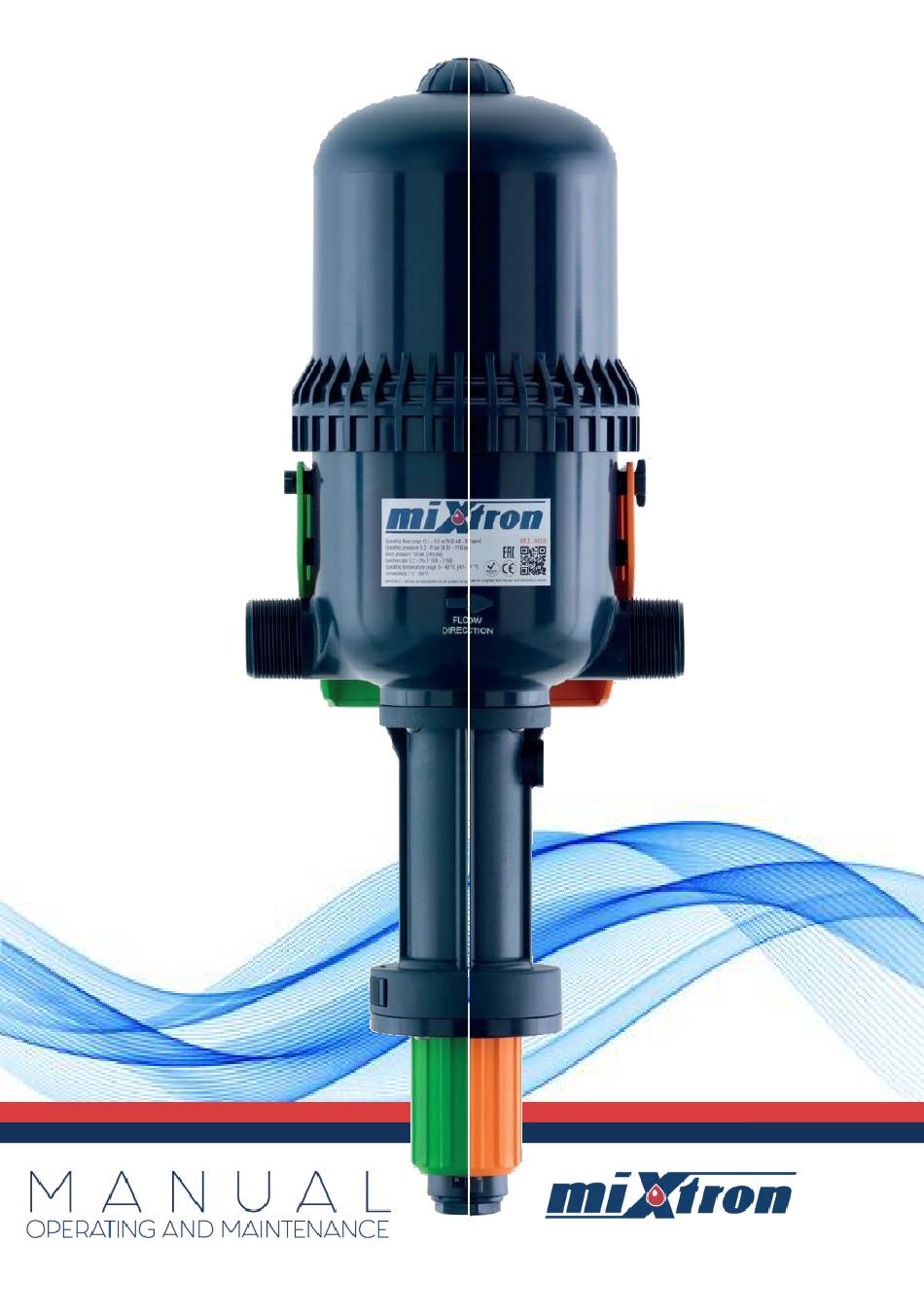

  • Page 3 DOSATORE PROPORZIONALE VOLUMETRICO MANUALE D’USO E MANUTENZIONE MX.500 - MX.700 – MX.900 ITALIANO © MIXTRON SRL, OTTOBRE 2021...
  • Page 4 N° Serie Data di registrazione Data acquisto: Caratteristiche dei modelli Modello Range portata acqua Range portata additivo MX.500 0,3 - 5 m 0,6 ℓ/h - 250 ℓ/h MX.700 0,5 - 7 m 1 ℓ/h - 350 ℓ/h MX.900 0,5 - 9 m 1 ℓ/h - 450 ℓ/h...
  • Page 5 COMPONENTI DOSATORE 1. Pulsante di sfiato / Dispositivo ON/OFF Campana 1. Pulsante di sfiato / superiore/coperchio on-off 3. Corpo motore 4. Ramo di uscita miscela con valvola di non ritorno 2. Campana 5. Ramo di adduzione dell’acqua 6. Struttura di supporto con piedi 3.
  • Page 6 SI PREGA DI LEGGERE CON LA MASSIMA ATTENZIONE IL PRESENTE MANUALE PRIMA DI METTERE L’APPARECCHIO IN FUNZIONE Questo documento non costituisce un documento contrattuale e viene fornito soltanto a titolo indicativo. La società Mixtron si riserva il diritto di modificare i propri apparecchi in qualsiasi momento.

  • Page 7: Table Of Contents

    Limitazione dei picchi di pressione Posizionamento del dosatore Modello con By-Pass integrato - Montaggio iniezione esterna Modello con valvola ON-OFF Montaggio del dosatore Mixtron Consigli per l’installazione Portata in eccesso (calcolo) MESSA IN FUNZIONE DEL DOSATORE Prima messa in funzione...

  • Page 8: Installazione

    • Mantenere il dosatore lontano da fonti di calore dirette. A protezione del dosatore Mixtron, unico sul mercato, viene montato di serie, un termometro che, con un semplice controllo visivo, può dare una chiara indicazione all’operatore se le condizioni di utilizzo sono ottimali o se necessitano di aggiustamenti tali da evitare i problemi derivanti dal surriscaldamento.

  • Page 9: Acqua Carica Di Particolato

    COLPI D’ARIETE • Per proteggere il dosatore dai colpi d’ariete, le condizioni di garanzia Mixtron richiedono un dispositivo anti-ariete ovvero di limitazione dei picchi di contro-pressione. Nelle installazioni automatizzate è consigliato l’utilizzo di elettrovalvole con apertura e chiusura lente.

  • Page 10: Modello Con By-Pass Integrato Montaggio Iniezione Esterna

    • Valvola ON-OFF in posizione ON, l’additivo viene aspirato e viene miscelato nel dosatore Mixtron. • Valvola ON-OFF in posizione OFF, il pistone motore del dosatore Mixtron è fermo, l’additivo non viene aspirato e miscelato, entra ed esce in mandata solo il liquido...

  • Page 11: Montaggio Del Dosatore Mixtron

    (Il montaggio deve essere effettuato preferibilmente senza attrezzi) • La staffa di montaggio serve per fissare a parete il dosatore. • Per una corretta installazione si deve inserire il dosatore Mixtron nel supporto effettuando una leggera flessione sulle alette della staffa così da facilitarne l’incastro.

  • Page 12: Consigli Per L'installazione

    Paese. ECCESSO DI PORTATA (calcolo): se il dosatore effettua in 15 secondi un numero di clack maggiore di: 22 → per il modello MX.500 • 30 → per il modello MX.700 • 39 → per il modello MX.900 •...

  • Page 13: Messa In Funzione Del Dosatore

    MESSA IN FUNZIONE DEL DOSATORE PRIMA MESSA IN FUNZIONE 1. Aprire leggermente il ramo di mandata (acqua, se acqua come liquido principale) 2. Premere il pulsante sulla valvola di sfiato posto sulla sommità del coperchio motore prestando attenzione ad indossare i DPI (dispositivi di protezione individuale) previsti dalle normative locali vigenti (guanti UNI EN374/1/2/3, occhiali a mascherina).

  • Page 14: Regolazione Del Dosaggio

    REGOLAZIONE DEL DOSAGGIO IMPORTANTE Non utilizzare attrezzi per effettuare la regolazione della percentuale di dosaggio. La regolazione della percentuale di dosaggio deve essere fatta con il dosatore inattivo NON IN PRESSIONE. 1. Chiudere completamente la mandata (in entrata nel dosatore). 2.

  • Page 15: Manutenzione

    • Una regolare manutenzione con cadenza annuale contribuirà ad aumentare la durata del vostro dosatore Mixtron. È, inoltre, richiesta la sostituzione di tutte le guarnizioni con regolare cadenza annuale. • Questo dosatore è stato testato prima dell’imballaggio. Non esitate a chiamare il vostro distributore autorizzato Mixtron per qualsiasi richiesta di servizio e assistenza post-vendita.

  • Page 16: Sostituzione Del Pistone Motore

    SOSTITUZIONE DEL PISTONE MOTORE Procedura di smontaggio: Assicurarsi di lavorare in assenza di pressione all’interno del dosatore: per scaricare la pressione, chiudere la linea di alimentazione dell’acqua e se necessario, azionare lo sfiato (A) nella parte alta del dosatore. Rimuovere il corpo pompa (B), svitando le 4 viti (C) che lo fissano al corpo motore, ed estrarlo verso il basso.

  • Page 18: Troubleshooting

    TROUBLESHOOTING ANOMALIE CAUSE SOLUZIONI Chiudere la linea di mandata e riaprire Pistone motore bloccato. dolcemente Il dosatore MIXTRON non Ridurre la portata e rimettere in si mette in funzione o si Portata in eccesso. funzione. ferma. Pistone motore rotto. Inviare il dosatore al distributore di zona.

  • Page 19: Garanzia

    GARANZIA • Mixtron si impegna a sostituire tutti i componenti riconosciuti difettosi in origine per un periodo di dodici mesi a partire dalla prima data di acquisto del dosatore. • Per ottenere la sostituzione in garanzia, il cliente dovrà fornire la prova di acquisto insieme al modulo di richiesta garanzia debitamente compilato, al fabbricante o al distributore autorizzato, che daranno istruzioni per l’invio del prodotto o...

  • Page 20: Calcolo Portata Impianto

    CALCOLO PORTATA IMPIANTO Un metodo semplice per conoscere la portata del vostro impianto consiste nel rilevare il numero di clack (valore puramente teorico). Punto d’inversione Il vostro Punto d’inversione inferiore superiore dosatore è costituito da: CLAK un pistone motore idraulico CLAK volumetrico, un pistone...
  • Page 23 PROPORTIONAL VOLUMETRIC DOSING PUMP OPERATING AND MAINTENANCE MANUAL MX.500 - MX.700 – MX.900 ENGLISH © MIXTRON SRL, OCTOBER 2021...
  • Page 24 U.S. units U.S. units metric units MX.500 0.3 - 5 m 0.6 ℓ/h - 250 ℓ/h 1.32 - 22 GPM 20.3 oz/h – 1.1 GPM 2.2 – 30.8 GPM 34.8 oz/h – 1.54 GPM MX.700...
  • Page 25 DOSING UNIT COMPONENTS Bleed button / unit ON/OFF switch Upper bell/cover 1. Breather / on-off Motor body device Mixture outlet with non-return valve Water inlet 2. Bell Support structure with feet Pump body 3. Mounting bracket Release button Dose adjustment ring nut 4.
  • Page 26 Your Mixtron will become your most faithful ally. It will run for years to come with very little, but regular, care.
  • Page 27 Water high in particle content Water hammer Limiting pressure spikes Where to locate the dosing pump By-Pass Model - External injection installation ON-OFF valve Model Installing your Mixtron dosing pump Installation tips Excessive flow (computing) START-UP First start-up Adjusting the dosage rate...

  • Page 28: Installation

    Indicator is reversible and changes colour from green to red when a temperature of 40° C (104° F) is reached. • If you use your Mixtron unit with a supply pump, we recommend you do not connect it to the supply pump’s suction line (to prevent siphoning).

  • Page 29: Water High In Particle Content

    Outlet side WATER HAMMER • In order to protect the dosing pump from water hammers, the Mixtron conditions of warranty require an anti-water hammer device or, in other words, a device to control spikes in backpressure. In automated systems, the use of solenoid valves with slow opening and closing is recommended.

  • Page 30: By-Pass Model - External Injection Installation

    BY-PASS MODEL EXTERNAL INJECTION INSTALLATION Mixtron dosing unit is also available with a built-in by-pass. This d e v i c e makes it possible to work with aggressive liquids without causing damage to the plastic materials on the motor piston.
  • Page 31 INSTALLING THE MIXTRON DOSING PUMP NOTE: Plastic threaded ends shall be tightened to the counterparts, preferably by hand, to avoid that the use of hand tools may bring to over-tightening torque: this may result in srious damage to those parts of the dosing pump.

  • Page 32: Installation Tips

    Observe the standards and regulations in force in your country when connecting to the public water supply network. EXCESSIVE FLOW (computing): if in 15 seconds the dosing unit clacks more than… 22 times → referred to the model MX.500 • 30 times → referred to the model MX.700 •...

  • Page 33: Start-Up

    START-UP FIRST START-UP 1. Slightly open the inlet valve (water, if this is the main liquid) 2. Push the bleed valve button on top of the motor cover; be sure to wear PPE (personal protective equipment) as required by local regulations (gloves UNI EN374/1/2/3, goggles). 3.

  • Page 34: Adjusting The Dosage Rate

    ADJUSTING THE DOSAGE RATE IMPORTANT Do not use tools to adjust the dosing ratio. The dosing ratio must be adjusted with the dosing unit off duty, UNPRESSURISED. 1. Close the inlet valve completely. 2. Keep the release button pressed down before making the adjustment. 3.

  • Page 35: Maintenance

    • To maintain the dosing pump in top condition, it is advisable to run a cleaning cycle with clean water after each use. (See figure below) • Regular yearly maintenance will help extend the lifespan of your Mixtron dosing pump. In addition, all seals need to be replaced every year.

  • Page 36: Replacing The Motor Piston

    REPLACING THE MOTOR PISTON Disassembly procedure: Make sure you will operate with a NON pressurised device: to have this granted, release the system pressure by closing the water supply at the water inlet end; then you can press the “breather” button (A) to release the remaining pressure. Remove the pump housing (B) by unscrewing the four screws (C) which hold it to the above motor housing.

  • Page 38: Troubleshooting

    FAULT CAUSES SOLUTIONS Shut off the delivery line and reopen it Seized motor piston. slowly. The MIXTRON dosing Flow capacity has been pump does not start or Reduce the flow and restart the pump. exceeded. stops. Send the dosing pump to the nearest Motor piston is broken.

  • Page 39: Warranty

    • Mixtron disclaims any and all liability if the unit is not installed and used in compliance with the instructions in this manual and our technical documentation.

  • Page 40: Calculation Of Flow

    CALCULATION OF FLOW A simple method to know your system’s flow is to detect the number of clicks (pu- rely theoretical value). Lower point Your dosing Upper point of inversion of inversion pump is made up of: CLAK a volumetric hydraulic motor piston, CLAK...
