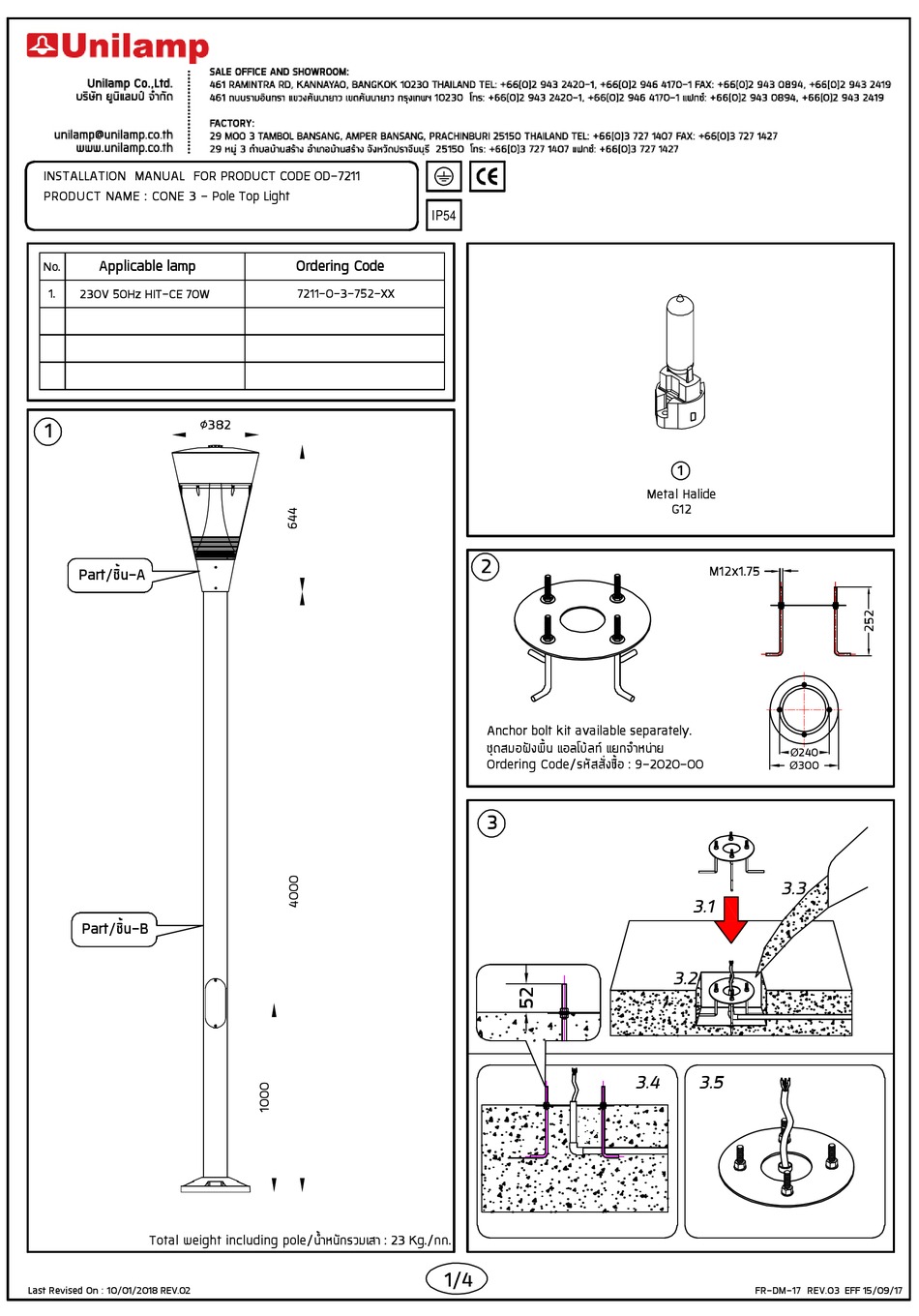

INSTALLATION MANUAL FOR PRODUCT CODE OD-7211

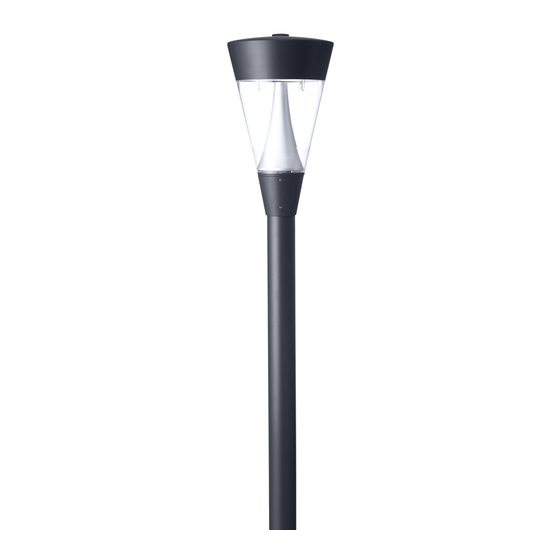

PRODUCT NAME : CONE 3 - Pole Top Light
Applicable lamp
No.
1.
230V 50Hz HIT-CE 70W
∅
1
Part/ชิ ้ น -A
Part/ชิ ้ น -B
Total weight including pole/น้ ํ า หนั ก รวมเสา : 23 Kg./กก.
Last Revised On : 10/01/2018 REV.02
Ordering Code
7211-0-3-752-XX
382
IP54
2
Anchor bolt kit available separately.
ชุ ด สมอฝ ง พื ้ น แอลโบ ล ท แยกจํ า หน า ย
Ordering Code/รหั ส สั ่ ง ซื ้ อ : 9-2020-00
3
1/4
1
Metal Halide
G12
M12x1.75
Ø
240
Ø
300
3.3
3.1
3.2
3.4
3.5
FR-DM-17 REV.03 EFF 15/09/17
Advertisement
Related Manuals for Unilamp CONE 3
Summary of Contents for Unilamp CONE 3
- Page 1 INSTALLATION MANUAL FOR PRODUCT CODE OD-7211 PRODUCT NAME : CONE 3 - Pole Top Light IP54 Applicable lamp Ordering Code 230V 50Hz HIT-CE 70W 7211-0-3-752-XX ∅ Metal Halide M12x1.75 Part/ชิ ้ น -A Anchor bolt kit available separately. ชุ ด สมอฝ ง พื ้ น แอลโบ ล ท แยกจํ า หน า ย...
- Page 2 Part/ชิ ้ น -B Cable length 1.20 m. สายไฟยาว 1.20 เมตร Cable size :3X1.00 mm 6-10mm. ∅ ขนาดสายไฟ 11.1 11.2 11.4 11.3 Torque/แรงบิ ด : 0.56 Nm. Torque/แรงบิ ด : 2.5 Nm. Last Revised On : 10/01/2018 REV.02 FR-DM-17 REV.03 EFF 15/09/17...
- Page 3 Control Gear Weight น้ ํ า หนั ก ชุ ด อุ ป กรณ ค วบคุ ม 14.2 1.5 Kg./กก. 14.1 13.2 14.3 13.1 Part/ชิ ้ น -A Torque/แรงบิ ด : 9.0 Nm. 15.1 15.3 15.2 Torque/แรงบิ ด : 9.0 Nm. Remark : หมายเหตุ...
- Page 4 Warning : ข อ ควรระวั ง The manufacturer will not be liable or held responsible for any incorrect installation, misuse or improper use and unauthorised modification to the fittings. Failure to comply with mentioned warning may cause serious damage or serious injury to persons, animals or objects.
