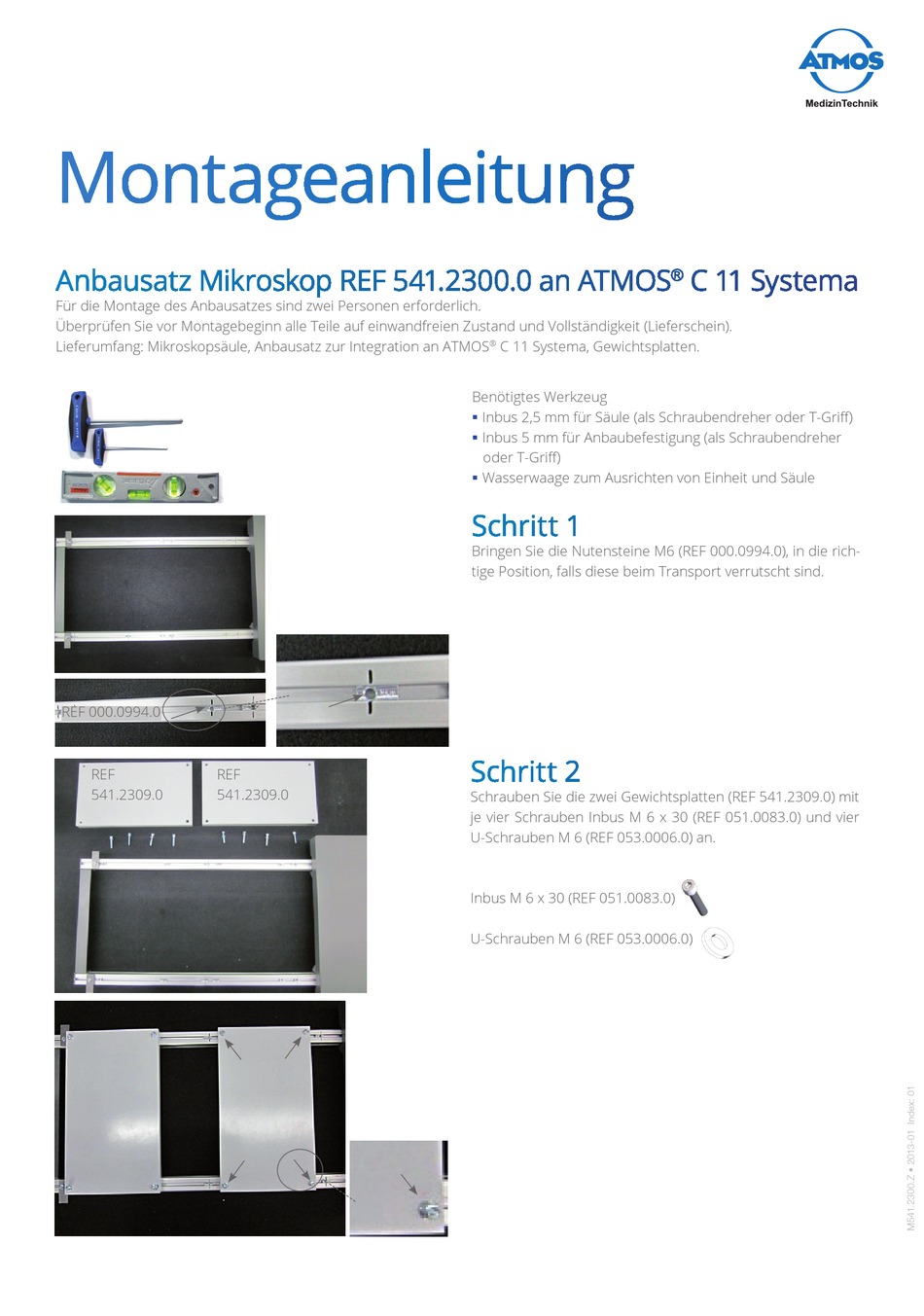

Montageanleitung
Anbausatz Mikroskop REF 541.2300.0 an ATMOS
Für die Montage des Anbausatzes sind zwei Personen erforderlich.
Überprüfen Sie vor Montagebeginn alle Teile auf einwandfreien Zustand und Vollständigkeit (Lieferschein).
Lieferumfang: Mikroskopsäule, Anbausatz zur Integration an ATMOS
REF 000.0994.0
REF
REF
541.2309.0
541.2309.0
C 11 Systema, Gewichtsplatten.
®
Benötigtes Werkzeug
Inbus 2,5 mm für Säule (als Schraubendreher oder T-Griff)
Inbus 5 mm für Anbaubefestigung (als Schraubendreher
oder T-Griff)
Wasserwaage zum Ausrichten von Einheit und Säule
Schritt 1
Bringen Sie die Nutensteine M6 (REF 000.0994.0), in die rich-
tige Position, falls diese beim Transport verrutscht sind.
Schritt 2
Schrauben Sie die zwei Gewichtsplatten (REF 541.2309.0) mit
je vier Schrauben Inbus M 6 x 30 (REF 051.0083.0) und vier
U-Schrauben M 6 (REF 053.0006.0) an.
Inbus M 6 x 30 (REF 051.0083.0)
U-Schrauben M 6 (REF 053.0006.0)
MedizinTechnik
C 11 Systema
®
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Atmos C 11
Summary of Contents for Atmos C 11
- Page 1 C 11 Systema ® Für die Montage des Anbausatzes sind zwei Personen erforderlich. Überprüfen Sie vor Montagebeginn alle Teile auf einwandfreien Zustand und Vollständigkeit (Lieferschein). Lieferumfang: Mikroskopsäule, Anbausatz zur Integration an ATMOS C 11 Systema, Gewichtsplatten. ® Benötigtes Werkzeug Inbus 2,5 mm für Säule (als Schraubendreher oder T-Griff) ...
- Page 2 MedizinTechnik Schritt 3 Setzen Sie das Stativrohr (REF 541.2310.0) der ATMOS C 11 ® Systema auf den Zapfen der Gegenplatten (REF 541.2302.0). Schritt 4 Fixieren Sie das Stativrohr beidseitig mit je zwei Senk- schrauben M 4 x 10 (REF 052.0420.0).
- Page 3 MedizinTechnik Schritt 6 Stellen Sie die ATMOS C 11 Systema auf den Anbausatz. ® Schritt 7 Richten Sie den Anbausatz, durch ziehen am Stativrohr, waagrecht aus. Schieben Sie die ATMOS C 11 Systema in ® Richtung der Gewichtsplatte. Achtung: Dabei müssen Sie im hinteren Bereich die Klemmlasche (REF 541.2319.0) in die Montageplatte Boden-...
- Page 4 MedizinTechnik Schritt 9 Schrauben Sie beidseitig zwei Winkel (REF 541.2318.0) im Seitenauszug mit Zylinder M 6 X 12 (REF 051.0417.0) an. Zylinder M 6 X 12 (REF 051.0417.0) REF 541.2318.0 Schritt 10 Setzen Sie den Seiteneinschub wieder ein und schließen Sie den Saugschlauch an.
- Page 5 Two persons are required for the assembly of the add-on kit. Prior to assembly check that all parts are in a perfect condition and are complete (see delivery note). Scope of delivery: microscope column, add-on kit for the integration to the ATMOS C 11 Systema, weight plates.
- Page 6 MedizinTechnik Step 3 Place the stand tube (REF 541.2310.0) of the ATMOS C 11 ® Systema onto the studs of the counter plate (REF 541.2302.0). Step 4 Fixate the stand tube with two countersink screws on either side M 4 x 10 (REF 052.0420.0).
- Page 7 MedizinTechnik Step 6 Place the ATMOS C 11 Systema onto the add-on kit. ® Step 7 Adjust the add-on kit by pulling out the stand tube in a hori- zontal direction. Push the ATMOS C 11 Systema towards the ®...
- Page 8 MedizinTechnik Step 9 On both sides screw two angle brackets (REF 541.2318.0 ) into the side extension with socket head screws M 6 X 12 (REF 051.0417.0). Socket head screws M 6 X 12 (REF 051.0417.0). REF 541.2318.0 Step 10 Put back the slide-in drawers and connect the hose.
