Steren BAF-1295 Instruction Manual

Mp3 player speaker box with amplifier
Hide thumbs Also See for BAF-1295:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BAF-1295 and is the answer not in the manual?

Questions and answers

Related Manuals for Steren BAF-1295

Summary of Contents for Steren BAF-1295

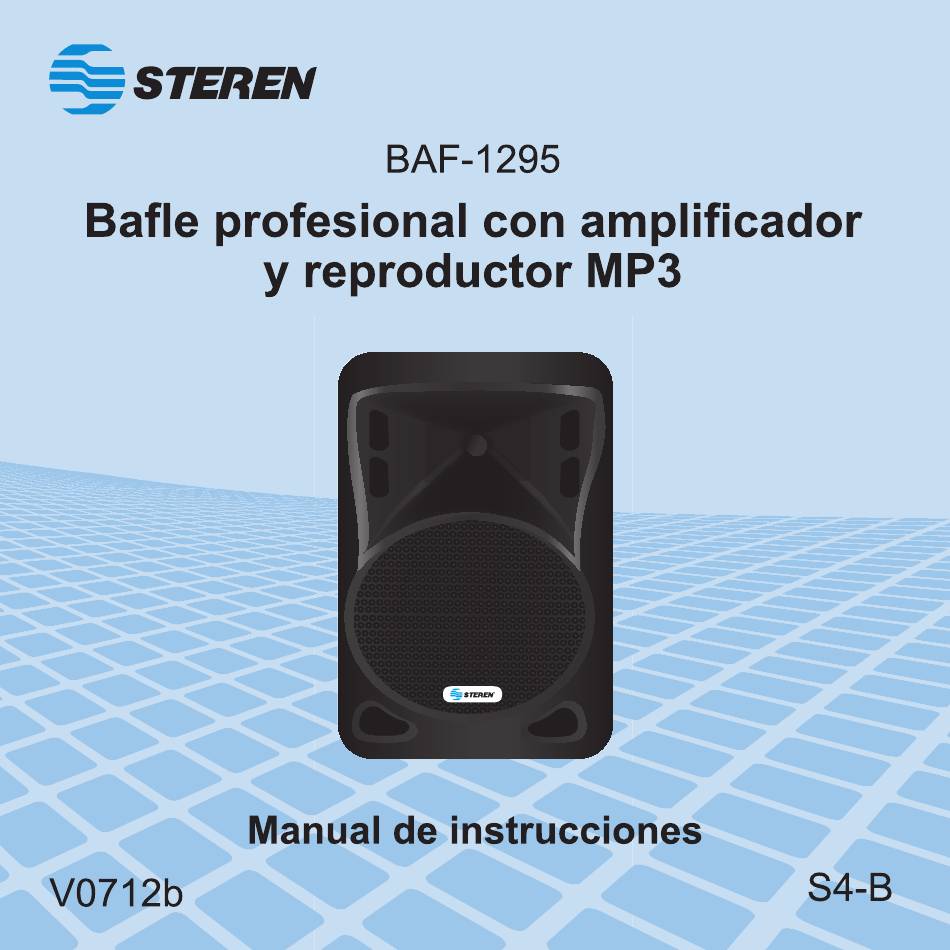

  • Page 2 Bafle profesional con amplificador y reproductor MP3. Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto. Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web: www.steren.com La información que se muestra en este manual sirve únicamente como referencia sobre el producto.
  • Page 3 • No intente abrir el equipo, puede ocasionar mal funcionamiento y anulación de la garantía. • En caso de que requiera revisión acuda con su distribuidor autorizado Steren. • No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
  • Page 4 2. CONTROLES 2. CONTROLES 1. Entrada balanceada para micrófono: Conector tipo cannon para micrófono balanceado. 2. Entrada de micrófono: Permite conectar un micrófono con conector de 6,3mm. 3. Control de micrófono: Utilice este control para ajustar el nivel de volumen del micrófono (ya sea 6,3mm o cannon).
  • Page 5 2. CONTROLES 9. Salida de señal: Permite conectar otro amplificador o inclusive otro bafle activo o amplificado, en cascada mediante un conector tipo cannon. 10. Agudos: Utilice este control para ajustar el nivel de salida de tonos agudos. 11. Graves: Utilice este control para ajustar el nivel de salida de tonos graves. 12.

  • Page 6: Control Remoto

    2. CONTROLES 2.2 Control remoto 1. Reproducir / Pausa 2. Detener 3. Silenciar 4. Repetir 5. Selector de dispositivo SD 6. Volumen + 7. Regresar 8. Ecualizador 9. Adelantar 10. Volumen – 11. Compartimiento de batería (tipo botón CR2025). 3. INSTRUCCIONES Realice todas las conexiones iniciales con todos los interruptores en la posición de apagado (OFF).
  • Page 7 3. Utilice los conectores de entrada Line IN para conectar un reproductor de CD, ipod, MP3, DVD, etc. Para evitar daños en el equipo y para una óptima calidad del sonido es recomendable ajustar el volumen de la fuente de audio amplificada (ipod, MP3, etc.) a un nivel de 50 a 70%.

  • Page 8: Problemas Y Soluciones

    4. COLOCACIÓN Los bafles han sido diseñados para colocarse en el piso, en una mesa o instalarlo en un tripié para bocinas. Algunas recomendaciones son: - Evite colocar el equipo en las esquinas de un cuarto. Esto incrementa la salida de frecuencias bajas y puede provocar que el sonido tenga distorsión.

  • Page 9: Especificaciones

    6. ESPECIFICACIONES Alimentación: 127V~ 60Hz 350W Potencia: 2500Wpmpo Amplificador conectores Alimentación: 2 cannon, 1 de 6,3mm y 2 RCA Salida: 1 cannon y 1 de 6,3mm Distorsión armónica: ≤ 0,1% Relación señal/ruido: ≥ 105dB Woofer Diámetro: 30,5cm Impedancia: 4ohms Potencia: 300WRMS Diámetro de bobina: 63mm Imán: 1 395g Respuesta de frecuencia: 50Hz a 4kHz...
  • Page 10 1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
  • Page 12 BAF-1295 Thank You on purchasing your new Steren product. This manual includes all the feature operations and troubleshooting necessary to install and operate your new Steren´s MP3 Player speaker box with amplifier. Please review this manual thoroughly to ensure proper installation and operation of this product.
  • Page 13 IMPORTANT • Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be sure they are under cover. • Do not try to open the equipment, may cause malfunction and warranty repeal. • In case you require a revision of the equipment, please go with an authorized dealer. •...
  • Page 14 2. CONTROLS 2. CONTROLS Balanced microphone input: Connector for a balanced microphone. 2. Microphone input: Allows you to connect a microphone with a 6.3mm connector. 3. Microphone control: Use this control to set the volume level of the microphone (6.3mm or balanced). 4.
  • Page 15 2. CONTROLS 9. Signal output: Use this jack to connect other amplifier in cascade, using a cannon connector. 10. Treble: Use it to set the treble level. 11. Bass: Use it to set the bass level. 12. Overload indicator. 13. Power indicator. 14.

  • Page 16: Remote Control

    2. CONTROLS 2.2 Remote control 1. Play / Pause 2. Stop 3. Mute 4. Repeat 5. SD selector 6. Volume + 7. Backward 8. EQ 9. Forward 10. Volume – 11. Battery compartment 3. INSTRUCTIONS Make all initial connections with the power switches OFF on all equipments. Make sure volume level are all the way down, later you can adjust it.

  • Page 17: Cascade Connection

    3. Use Line IN connectors to plug a CD, ipod, MP3 or DVD player, among others. To avoid damages in the BAF-1295 and to obtain a good sound quality you should adjust the volume of your amplified audio source (ipod, MP3, etc.) between 50% to 70% level.

  • Page 18: Troubleshooting

    4. PLACEMENT The powered speaker is designed to sit on the floor, a tabletop, or to fit on a standard tripod speaker stand. Some recommendations are: - Avoid placing the speaker in the corner of a room. This increases the low frequency output and can cause the sound to be muddy and indistinct.

  • Page 19: Specifications

    6. SPECIFICATIONS Input: 127V~ 60Hz 350W Power output: 2500Wpmpo Amplifier connectors Input: 2 cannon, 2 RCA and a 6.3mm Output: A cannon and a 6.3mm THD: ≤ 0.1% SNR: ≥ 105dB Woofer Diameter: 12” Impedance: 4ohms Power output: 300WRMS Coil diameter: 2.5” Magnet: 50oz Frequency response: 50Hz to 4kHz Sensitivity: 100dBm...

  • Page 20: Warranty

    Part number: BAF-1295 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice, product box or package, and product, must be presented when warranty service is required.
  • Page 21 11 11...
