OWNER'S MANUAL
使用说明书
Thank you for purchasing our Professional Karaoke Processor.
Please read the owner's manual thoroughly prior to use.
Please keep this manual for future reference.
感谢您购买本公司的专业卡拉OK效果处理器。
为了尽快的熟悉掌握本产品的各项功能，使用前请仔细阅读本说明书。
阅读后，请注意妥善保管。
Professional Karaoke Processor
INPUT
MIC
MUSIC
M1
SUB
M.S.C
IR
M2
MODE
SYSTEM
Professional Karaoke Processor
卡拉OK效果处理器
ESC
UP
DOWN
EDIT
静音
MUTE
用戸
/ USER
1
2
3
4
5
6
EFFECT
MIC
效果
音乐
麦克风
/ MUSIC
SING
DANCE
唱歌
动感
REMOTE CONTROLLER
Advertisement
Table of Contents
Related Manuals for BIK BPR-5600
Summary of Contents for BIK BPR-5600

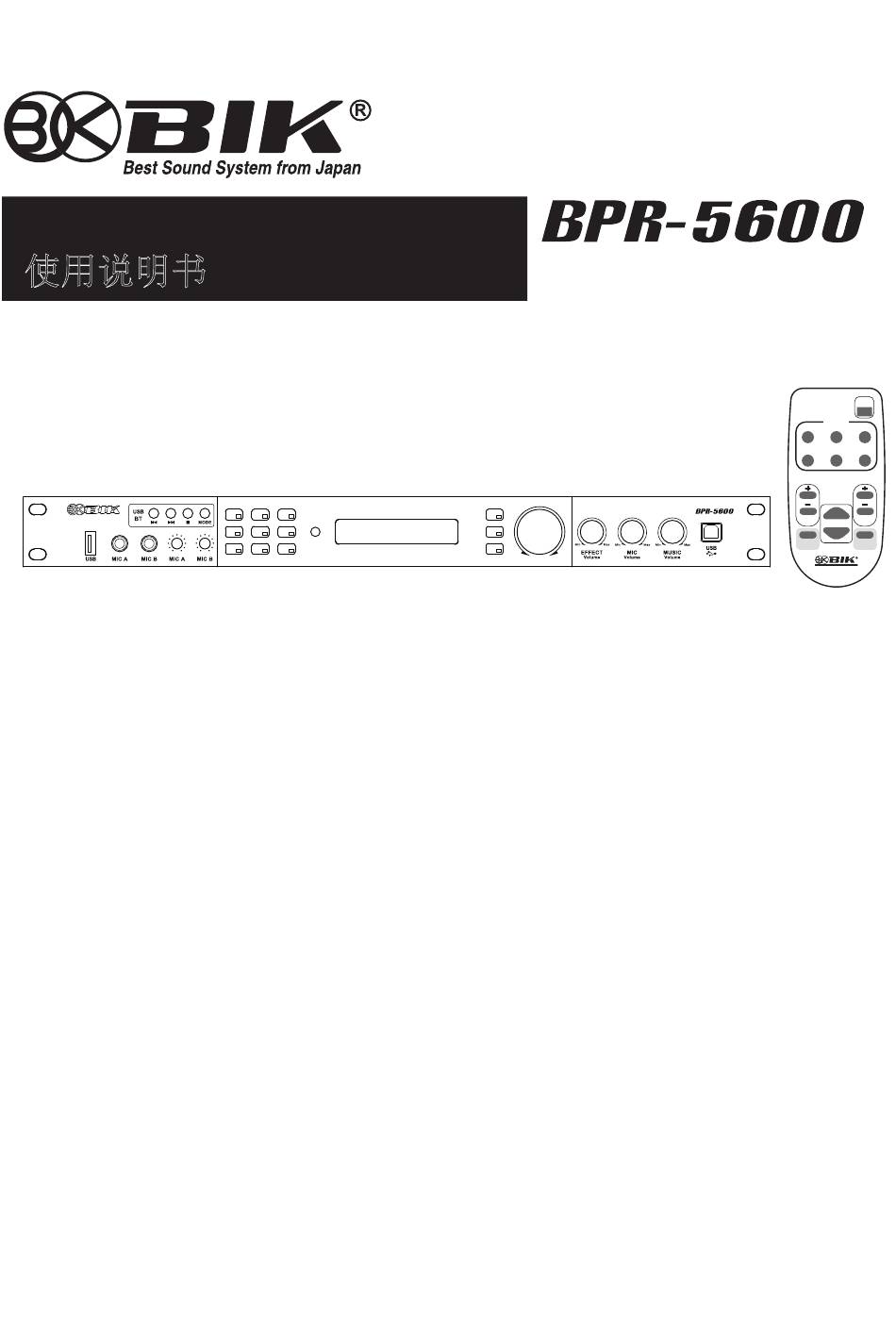

- Page 1 OWNER'S MANUAL Professional Karaoke Processor 使用说明书 卡拉OK效果处理器 静音 MUTE 用戸 / USER Professional Karaoke Processor EFFECT INPUT MUSIC 效果 音乐 麦克风 / MUSIC M.S.C SING DANCE 唱歌 动感 MODE SYSTEM DOWN EDIT REMOTE CONTROLLER Thank you for purchasing our Professional Karaoke Processor. Please read the owner's manual thoroughly prior to use.
-
Page 2: Caution For Safety
CONTENTS CAUTION FOR SAFETY PC SOFTWARE ANY TROUBLES ? FUNCTION AND NAME PC SOFTWARE WINDOW SPECIFICATIONS CONNECTION PC SOFTWARE FRONT PANEL OPERATE INSTRUCTION OPERATE INSTRUCTION CAUTION FOR SAFETY This "Caution for safety" shows various kinds of pictures in order to be used safely and correctly and to prevent from damaging other people, and their property. -
Page 3: Rear Panel
USB or BT MODE select, and play back button Main menu EDIT and Escape button MODE: Select “BT or USB” when Input mode is “Play”. UP :Chose the upper item. (Bluetooth: device name “BPR-5600” PIN “1234”) DOWN :Chose the lower item. : Reverse. EDIT :Edit item. - Page 4 POWER RCA2 RISK OF ELECTRIC SHOCK RCA1 DO NOT OPEN MIC B1 MIC A1 MIC B1 MIC A1 OPTICAL Professional Karaoke Processor BPR-5600 MODEL ～100 - 240V/50Hz 25W SUR-R SUR-L SUBWOOFER CENTER MAIN-L MAIN-R INPUT OUTPUT AUDIO INPUT MIC INPUT LEVEL...
- Page 5 MIC : 35 EFF : 40 complete the adjustment. PC SOFTWARE Please download “BPR-5600 PC SOFTWARE” from BIK home page. ※ URL: https://www.bik-audio.com/product/bpr-5600/ 1. How to connect USB cable? Connect computer and the Processor with USB cable, turn on preamplifier, the computer will find a new hardware automatically.
- Page 6 PC SOFTWARE OPERATE INSTRUCTION Music MENU Music EQ Input Gain Adjust “Music EQualizer”. Adjust “Input Gain”. (BAND:1 ~ 9 / FREQUENCY:19.7 ~ 20.6kHz / (OFF, -39dB ~ 6dB, Step:1dB) Selectable EQ TYPE:PEQ(Q: 0.1 ~ 128) LSEQ, HSEQ(Q: 0.1 ~ 1.4) / GAIN:-24dB ~ +12dB) Music HPF Adjust “High Pass filter frequency”.
- Page 7 Effect MENU 9~13 Save and Load Echo EQ, and Rvb EQ If you press the “Save” button, you can give a “Name” and Adjust “Echo, and Reverb EQualizer”. save the data on “1 ~ 9”. (“P1” is preset data and cannot (BAND:1 ~ 5 / FREQUENCY:19.7 ~ 20.6kHz / be saved).
- Page 8 Main, Center, Subwoofer, and Surround - MENU This function is common to Main, Center, Subwoofer, and Surround. Xover EQualizer Adjust “Low Pass filter frequency and style”. Adjust “EQualizer”. (FREQUENCY:19.7Hz ~ 20.6kHz) (BAND:1 ~ 5 / FREQUENCY:19.7 ~ 20.6kHz / (OFF / Besell 12dB / Butterworth 12dB / Link Riley 12dB / Selectable EQ TYPE:PEQ(Q: 0.1 ~ 128) Bessel 24dB / Butterworth 24dB / Link Riley 24dB / LSEQ, HSEQ(Q: 0.1 ~ 1.4) / GAIN:-24dB ~ +12dB )
-
Page 9: System Menu
SYSTEM MENU Language Volume Setting Select “English” or “中文” . Adjust the “Music, Mic, and Effect Start vol”. (RANGE:0 ~ 100) Device mode Adjust the “Music, Mic, and Effect Max Vol”. Select one of M1 to M15 from“MODE CHOICE” and (RANGE:0 ~ 100) press the “Load Mode”... -
Page 10: Specifications
ANY TROUBLES? Any troubles? please check the followings. Your careless mistakes may cause troubles. Consult with your dealers in case any troubles can not be solved after checking the followings. Trouble Remedy Cause No power is applied to the unit. Connect the power cord to AC outlet. - Page 11 目录 安全注意事项 PC軟件 故障分析处理 PC軟屏 产品特点及名称 产品规格 连接方法 操作方法 前面板操作方法 安全注意事项 安全注意事项是为了安全正确使用本商品、 防止给自己及他人带来财产损害。 以下用图标的形式加以注明。请仔细阅读本文。 警告 警 告 无视或误用会有造成人身事故的可能性。 注意 注意 无视或误用会有造成人身伤残、或对财产损坏的可能性。 警告 ● 在使用时、如果有冒烟、异味、异音等异常现象发生、为避免发生火灾、触电现象等、请立即切断本机电源、然后拔下AC电源插头。 确认没有再冒烟后、到贩卖店进行修理。 ● 在使用时如有水或异物等混入机体内、首先切断机体电源、然后拔下电源插头。请尽快与经销商联系、进行修理。 ● 在未进行维修的状态下使用、会引起火灾、触电现象等问题。 ● 请勿分解、改装本机器、会引起火灾、触电、故障等现象。绝对不可以打开本机器的外壳、会引起触电事故。内部的检查、 修理等请委托经销商。 ● 请勿在浴室内使用、会引起火灾、触电等现象。 ● 请防止机器进水或使机器受潮、会引起火灾、触电等现象。 ● 电源插头不要插入电压（AC100V - AC240V）以外的电源上。有造成火灾、触电的危险。 ●...
- Page 12 可以插入2只麦克风。 红外线遥控接收器 麦克风输入增益旋钮 LCD 显示屏 可以调整2只麦克风的输入增益。 用于显示各种参数调节的信息。 蓝牙与USB模式选择 编辑旋钮和按键 (蓝牙: 设备名称 “ BPR-5600 ” PIN “ 1234 ” ) UP : 上移 DOWN : 下移 上一首歌曲 EDIT : 编辑旋钮 ESC : 退出 : 停止播放 下一首歌曲 音量控制旋钮 效果, 麦克, 音乐 音量控制旋钮。...
- Page 13 POWER RCA2 RISK OF ELECTRIC SHOCK RCA1 DO NOT OPEN MIC B1 MIC A1 MIC B1 MIC A1 OPTICAL Professional Karaoke Processor BPR-5600 MODEL ～100 - 240V/50Hz 25W SUR-R SUR-L SUBWOOFER CENTER MAIN-R MAIN-L INPUT OUTPUT AUDIO INPUT MIC INPUT LEVEL...
- Page 14 (将“Gain：+0dB”调整为“+6dB”) (“ : ” 冒号闪烁) 变更完成 MUS: 30 RCA1 FBE : 1 MIC : 35 EFF : 40 （LCD显示内容为初始化面） PC軟件 BPR-5600的调试软件请在BIK官方网站下载 ※ URL: http://www.bik-audio.com/product/bpr-5600/ 1. 使用USB数据线的 连接方法 用USB数据线将本机与电脑连接起来。电脑自动识别后即可操作。 USB數據線 电脑 Professional Karaoke Processor DOWN EDIT PC軟屏 连接电脑 点击效果器调试软件窗口( ) 图标、连接...
- Page 15 操作方法 音乐功能 ７ 音乐均衡器 输入增益 频段:1 ～9 / 频率:19.7 ～20.6kHz / ( 范围: OFF, -39dB～6dB, 步进:1dB ) 类型: PEQ(Q値: 0.1 ～128) 类型: LSEQ, HSEQ(Q値: 0.1～1.4) / 增益:-24dB～+12dB ) 音乐高通 ( 频率: OFF, 20.1 ～309.0Hz ) 音乐输入 (RCA1, RCA2, 蓝牙, 光纤) 均衡器旁通, 均衡器重置开关...
- Page 16 効果功能 9~13 回声均衡器, 混响均衡器 保存、调用 选择1～9并输入名称保存，设置好的效果将被保存。选取 (频段:1 ～5 / 频率:19.7 ～20.6kHz / 类型:PEQ(Q値: 0.1 ～128) P1,1～9并按调用，設定内容将被调用出来。(P1为预设数 类型:LSEQ,HSEQ(Q値: 0.1 ～ 1.4) / 增益:-24dB～+12dB) 据、 无法将内容保存到P1） 话筒 A, 话筒 B 回声音量 话筒 A, 话筒 B 混响音量 ( 范围:0 ～100％,极性:“+”/“-” ) ( 范围: 0～100%, 极性:“+”/ “-”) 回声延时...
- Page 17 主输出 中置 超低音 后置 - 功能 此功能为“ 主 输出 中置 超低音 后置”共通。 均衡器 分频器 ( 频段:1～5 / 频率:19.7～20.6kHz / 低通频率 类型:PEQ(Q値: 0.1～128) ( 频率: 19.7～20.6kHz) 类型:LSEQ,HSEQ(Q値: 0.1～1.4) / 增益:-24dB～+12dB ) ( 类型: OFF / Besell 12dB / Butterworth 12dB / Link Riley 12dB / Bessel 24dB / Butterworth 24dB / 输出...
- Page 18 系统功能 音量设定 系统语言 English 或中文可供选择 。 可以设置电源启动时的初期音量、最大音量。可以独立设置 音乐、麦克风、効果 音量(范围: 0～100)。 设备内部模式管理 音量跟随模式(“关闭”或“打开”可供选择) 将设定内容重命名保存至M1～M15，并可以调用模 式。还可以在开机模式里启动M1～M15模式 。 选择：用户／管理模式 设定用户、或者管理员。当为用户模式时設定内容将 电脑存储模式 无法被保存。 将设定好的内容上传保存到电脑。 初期密码为“123456”。 系统密码修改 about 设定新的6位数密码 。 软件有关信息 。 面板锁定开关 初期“设定锁定密码”为“1234”。 锁定時无法进行音量以外的操作。 其它设定...
- Page 19 故障分析处理 如感觉有故障根据以下方法检查。偶尔会有因为操作错误而误认为是故障的现象。 根据以下方法检查也不能解决的情况下，请直接联系代理经销商。 故障症状 原因 解决方法 没有电源 电源线没有插好。 调节适当的音量。 ● 音乐旋钮或麦克旋钮设定在最小的位置。 电源接通但是没有声音。 ● 请插好电源插头, 将旋钮调整到适当位置。 ● 输入信号选择不正确。 ● 请选择正确的音源信号。 ● 修正输出线与功能放大器间的连接。 ● 输出线与功率放大器的连接不正确。 ● 功率放大器没有接通电源。 ● 功率放大器没有接通电源。 ● 设定到适当音量的位置。 ● 音量旋钮设定在最小状态。 接通电源、接入音乐信号， 但是没有声音。 有音乐声， ● 麦克的开关`OFF`。 ● 打开麦克风开关。 但是麦克不出声音。 ● 麦克线有划伤损坏。 ●...
- Page 20 3-17-1 YANAKA-CHO. KOSHIGAYA-SHI. SAITAMA-KEN. 343-0856 JAPAN 〒343-0856 埼玉県越谷市谷中町３丁目17-1 bik-audio.com 6. 2021 BIM0215A-00...
