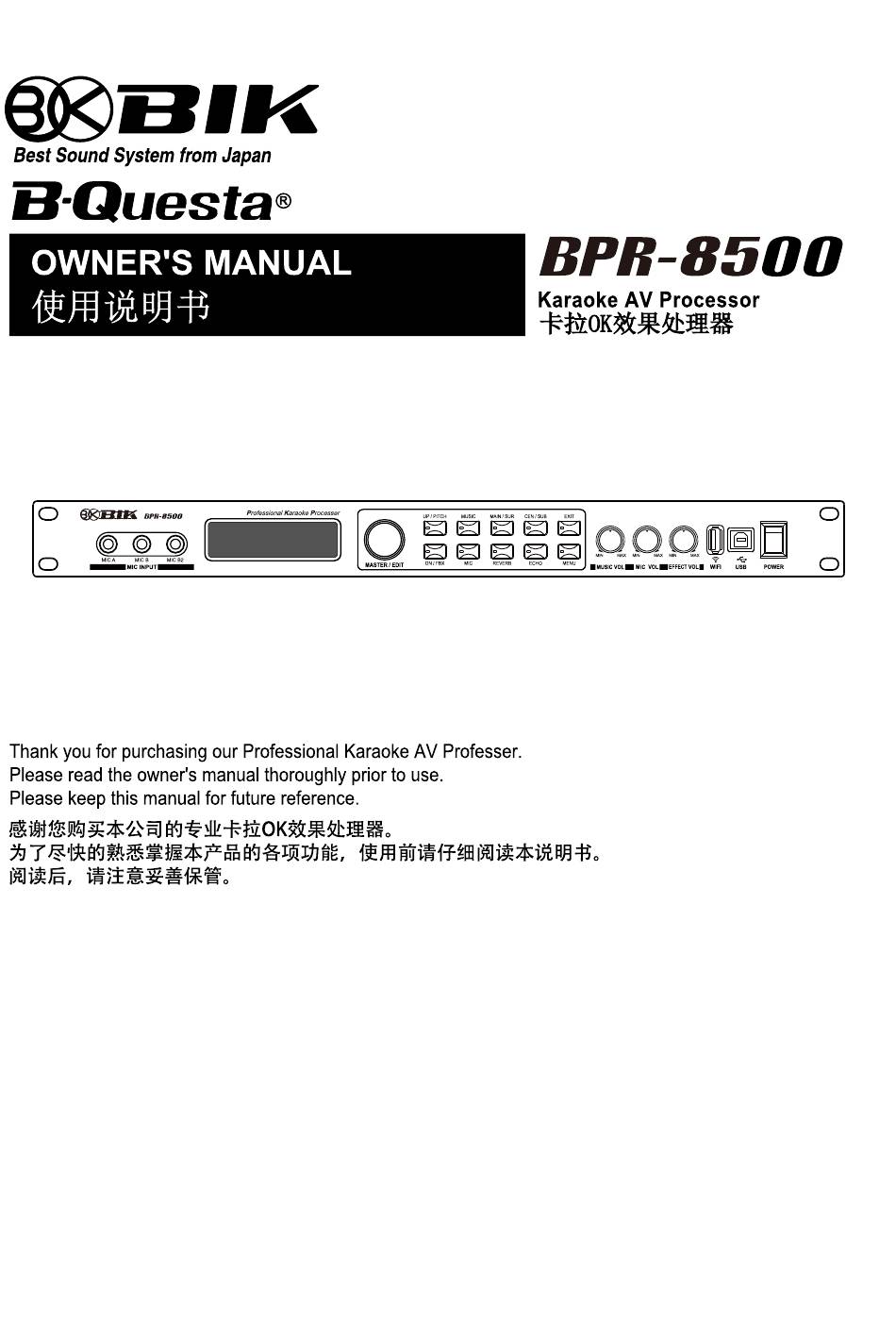

BIK B-Questa BPR-8500 Owner's Manual

Karaoke av processor
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B-Questa BPR-8500 and is the answer not in the manual?

Questions and answers

Related Manuals for BIK B-Questa BPR-8500

Summary of Contents for BIK B-Questa BPR-8500

  • Page 2: Caution For Safety

    CONTENTS CAUTION FOR SAFETY PC SOFTWARE PC SOFTWARE FUNCTION AND NAME PC SOFTWARE WINDOW OPERATION INSTRUCTION CONNECTION ANY TROUBLES ? SPECIFICATIONS CAUTION FOR SAFETY This "Caution for safety" shows various kinds of pictures in order to be used safely and correctly and to prevent from damaging other people, and their property.

  • Page 3: Front Panel

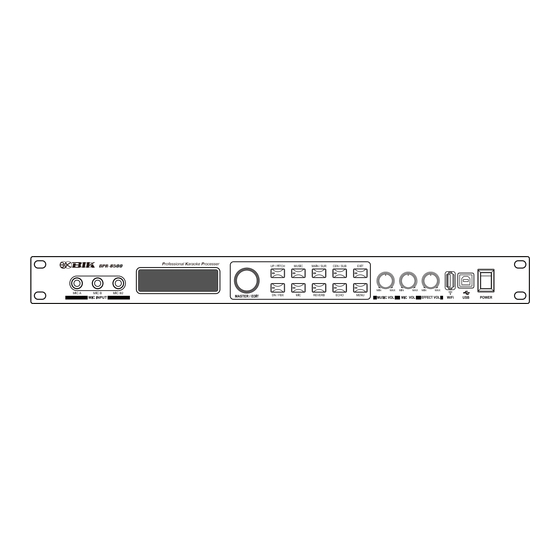

    ● Beautiful and visual PC software window, All the functions operate on the PC software. The software with lock function, the panel with USB port, remote distance control port on the rear panel, make the system more safety and convenient. FRONT PANEL Power Switch.

  • Page 4: Remote Control

    Remote Control Input Changing Button. MUTE INPUT VOD, AUX, BGM, COAX, Optical to be changed in order. MIC FBX Control Button. Key Control Button. For adjusting musical tone, up or down. ♭: To make it down ♯: To make it up 0 : Make it to Original.
  • Page 5 PC SOFTWARE Please download “BPR-8500 PC SOFTWARE” from BIK home page. ※ URL: http://www.bik-audio.com/product/bpr-8500/ 1. How to connect USB cable? Connect computer and the pre amplifier with USB cable, turn on pre amplifier, the computer will find a new hardware automatically.

  • Page 6: Music Menu

    PC SOFTWARE OPERATION INSTRUCTION MUSIC MENU MUSIC INPUT NOISE GATE Audio input can be chosen from VOD, AUX, BGM, Adjust Noise Gate.(OFF,-99~ -59dB) OPTICAL, COAXIAL, and VOD, BGM, or AUX MUSIC PITCH input can be automatically switched. Adjust music tone control.(b1〜b7，0，# 1〜#7)  INPUT GAIN ENHANCE GAIN Adjust Gain of VOD and AUX, BGM,SPDIF.

  • Page 7: Reverb Menu

    REVERB MENU REV LIVELINESS REV LEVEL Adjust Reverb liveliness. (RANGE:20〜99) Adjust reverb level and polarity. (RANGE:0 ~ 100, “+” or “-”) REV HIGHPASS Adjust reverb highpass filter frequency.  REV TYPE ( FREQUENCY:20〜1000Hz) Set Reverb type. (HALL/ROOM/PLATE) REV LOWPASS REV DECAY Adjust reverb lowpass filter frequency.  Adjust decay time. The more setting value higher, ( FREQUENCY:4000〜16000Hz) the longer time noises decline take.

  • Page 8: Surround Menu

    MAIN MENU MAIN COMP SET MAIN VOL Adjust Threshold and Ratio, Attack, Release. Adjust volume and polarity. (RANGE:0 ~ 99, “+” or “-”) (-50dB ~ 0dB /1:2 ~ 1:100 / 1 ~ 90ms / 0.1 ~ 2.5s) MAIN VOL BALANCE MAIN COMP Adjust L/R volume balance.
  • Page 9 CENTER MENU CENTER COMP CENTER VOL Adjust Threshold and Ratio, Attack, Release. Adjust volume and polarity. (RANGE:0 ~ 99, “+” or “-”) (-50dB ~ 0dB /1:2 ~ 1:100 / 1 ~ 90ms / 0.1 ~ 2.5s) CENTER HIGHPASS CENTER DELAY Adjust delay time.

  • Page 10: System Menu

    SYSTEM MENU Memory Function VOLUME CONFIG Preserving setting up information from U1 to U10, Adjust Max volume of Music and Mic, Effect. your preferable choice can always be called. (RANGE:20〜99) RECORD MIXER Adjust REC volume and Level of Music, Mic Direct, and Effect and polarity.

  • Page 11: Specifications

    Any troubles? Any troubles? please check the followings. Your careless mistakes may cause troubles. Consult with your dealers in case any troubles can not be solved after checking the followings. Trouble Cause Remedy No power is applied to the unit. The power cord is not connected.
  • Page 12 目录 安全注意事项 PC軟件 故障分析处理 PC軟屏 产品特点 产品规格 连接方法 操作方法 安全注意事项 安全注意事项是为了安全正确使用本商品、 防止给自己及他人带来财产损害。 以下用图标的形式加以注明。请仔细阅读本文。 警告 警 告 无视或误用会有造成人身事故的可能性。 注意 注 意 无视或误用会有造成人身伤残、或对财产损坏的可能性。 警告 ● 在使用时 、如果有冒烟、异味、异音等异常现象发生、为避免发生火灾、 触 电现象等、请立即切断本机电源、然后拔下AC电源插头。 确认没有再冒烟后、到贩卖店进行修理。 ● 在使用时如有水或异物等混入机体内、首先切断机体电源、然后拔下电源插头。请尽快与 经销商 联系、进行修理。 ● 在未进行维修的状态下使用、会引起火灾、 触 电现象等问题。 ● 请勿分解、改装本机器、会引起火灾、 触 电、故障等现象。绝对不可以打开本机器的外壳、会引起 触 电事故。内部的检查、 修理等请委托...
  • Page 13 ● 一组立体声录音输出，具有独立的音量调节和混音功能。 ● 管理者、用户和初级模式，密码管理；密码按键锁的功能。 ● 拥有10组用户参数存储和调用， 4组出厂参数调用。 ● VOD点歌控制接口(RS232)，无线红外遥控和功能。 ● 免驱动USB接口或者连接WIFI无线连接，实时通过PC软件控制全部参数。 前面板 电源开关 Reverb：麦克风混响功能菜单键 用来切换ON/ OFF Echo：麦克风回声功能菜单键 Main/Sur：主输出功能菜单键/环绕输出功能菜单键 USB通信接口 Cen/Sub：中置输出功能菜单键/超低音输出功能菜 WIFI接口 单键 音乐音量旋钮,麦克风音量旋钮, 麦克风效果音量旋钮 Exit：退出键 Menu：系统功能菜单键 功能按键区 　　※详细内容请见22页。 Up/Pitch：上移键/音乐变调快捷键 在主界面，按Up/Pitch键，可快捷进入音乐变调 主控制/编辑带按键旋钮 功能，再用Master旋转选择，用Master/Edit按 在功能菜单，用Master/Edit旋转浏览菜单， 键确定。在功能菜单，编辑状态时用于移动闪动 用Master/Edit按键进入编辑状态； 的字符，改变编辑的参数位置。 再用Master/Edit旋转改变参数值， Dn/FBX：下移键/麦克风反馈抑制设置快捷键 用Master/Edit按键退出编辑状态。 在主界面，按Dn/FBX键，可快捷进入反馈抑制 设置功能，再用Master旋转选择，用Master/Edit 红外线遥控接收窗口...
  • Page 14 遥控器 静音按键 按一次即变为静音状态，再按一次返回原状态。 MUTE INPUT 信号输入切换按钮 按此按键的时候会依据 VOD, AUX, BGM, COAX, Optical 。 F.B.X键 啸叫抑制键其功能是减少麦克产生的啸叫。 音乐升降调按键 ♭: 降调 ♯: 升调 0: 恢复原状态 。 MUSIC+ MIC+ EFF+ 九种效果存储按键 MUSIC - MIC - EFF - 音量控制键 音量用“+”、“－”键控制调节。 连接方法 麦克风 功率 功率 功率 錄音機 放大 器 放大...
  • Page 15 PC軟件 BPR-8500 的调试软件请在BIK官方网站下载。 ※ URL: http://www.bik-audio.com/product/bpr-8500/ 1. 使用USB数据线的方法 用USB数据线将本机与电脑连接起来。电脑自动识别后即可操作。 2. 使用WiFi的连接方法 将WiFi接收器差入本机。 电脑 在电脑上面将“DSP_AUDIO_******”连接WiFi 。WiFi连接后即可操作。 WiFi接收器 USB數據線 PC軟屏 USB数据线与WiFi连接选择按键 绿色表示已选定。 连接按鈕 用鼠标点击连接前级效果器。绿色表示 已连接，灰色表示未连接。 音量控制 音乐音量,麦克风音量,麦克风效果音量。 菜單選項窗口 调节設置屏幕...
  • Page 16 操作方法 音乐功能 音乐输入选择 (MUSIC INPUT) 音乐高通滤波器 （MUSIC HIGHPASS） 音乐输入选择模拟音源, (频率:20～20kHz) 有AUTO/M_VOD/M_AUX/M_BGM四种模式；数字音源的选择， (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 　 有COAXIAL和OPTCIAL两种。 音乐低通滤波器（MUSIC LOWPASS） 视频选择输入和模拟音频输入同步 (频率:20～20kHz) (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) AUTO模式说明 模拟音频输入会按照VOD→AUX→BGM的优先顺序检测当 音乐变调 （MUSIC PITCH） 前音频信号，比如AUX有音频信号，接入AUX；当播 (b1～b7为降调，0关闭变调效果，# 1～#7为升调) 放的音频停止40秒后，将自动切换到BGM的音频通道上； 音乐电平 (MUSIC LEVEL) 若此时按照VOD→AUX的优先顺序检测有音频信号， 又将自动切换到有音频通道上 (范围:0～100％) 音乐输入预增益 (INPUT GAIN) 噪声门 (NOISE GATE) 可分别对VOD/AUX/BGM/SPDIF预调整...
  • Page 17 麦克风混响功能 混响音量 （REV VOL） 混响现场（REV LIVELINESS） 调节混响高频信号晚期回响,数值越大高频响应越好, 调节混响效果增加到源信号的多少,数值越大效果越明显 产生更明亮或更清晰的混响,数值越小高频响应越差, (范围:0～100,极性:“+”/“-”) 低频会更显突出,产生更昏暗或模糊的混响 (范围:20～99) 混响模型 （REV TYPE） (3种模型:HALL/ROOM/PLATE) 混响高通滤波器（REV HIGHPASS） 设置混响高通滤波器的频率,数值越大越会产生较明亮或清 混响衰减时间 （REV DECAY） 晰的混响效果,数值越小越会产生较昏暗或模糊的混响效果 数值越大越能产生较宽阔空间的效果 (范围:20～1000Hz) (范围:500～5000ms) 混响低通滤波器（REV LOWPASS） 混响预延时 （REV PREDELAY） 设置混响低通滤波器的频率,数值越大越会产生较单薄的 混响效果被听到的延时时间,数值越大混响效果越晚出现, 混响效果,数值越小越会产生较饱满或昏暗的混响效果 会产生较宽敞的效果 (范围:4000～16000Hz) (范围:0～100ms) 混响参量器均衡器（REV EQ） 直达电平 (REV DIRECT) (频段:1～5 / 频率:20～20kHz / 类型:PEQ,LS,HS (范围:0～100,极性:“+”/“-”) 增益:-24dB ～...
  • Page 18 主输出功能 主输出压缩限幅器开关（MAIN COMP SET） 主输出音量（MAIN VOL） 启动相对电平,压缩比,ATT启动时间,RELS启动时间 (范围:0 ～ 99, 极性:“+”/“-”) (-50dB ～ 0dB /1:2～1:100 / 1～90ms / 0.1～2.5s) 主输出音量平衡（MAIN VOL BALANCE） 主输出压缩限幅器开关（MAIN COMP） (范围:L/R0～100%) ON为打开，OFF为关闭 主输出延时（MAIN DELAY） 主输出高通滤波器（MAIN HIGHPASS） 主输出的左右,分别调整参数 (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) (范围:0～50.00ms, L DELAY/ R DELAY) (频率:20Hz～20kHz) 主输出静音（MAIN MUTE） 主输出低通滤波器（MAIN LOWPASS）...
  • Page 19 中置输出功能 中置输出压缩限幅器设置（CEN COMP SET） 中置输出音量（CEN VOL） 启动相对电平,压缩比,ATT启动时间,RELS启动时间 (范围:0 ～ 99, 极性:“+”/“-”) (-50dB ～ 0dB /1:2～1:100 / 1～90ms / 0.1～2.5s) 中置输出延时（CEN DELAY） 中置输出压缩限幅器开关（CEN COMP） (范围:0～50.00ms) ON为打开，OFF为关闭 中置输出静音（CEN MUTE） 中置输出高通滤波器（CEN HIGHPASS） ON为打开，OFF为关闭. (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) 中置混合器 (MIXER) (频率:20Hz～20kHz) 音乐,麦克风,混响,回声 中置输出低通滤波器（CEN LOWPASS） (范围:0～100%, 极性:“+”/“-”) (类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24) (频率:20Hz～20kHz) 中置输出参量器均衡器（CEN EQ）...
  • Page 20 系统功能 超低音热舞转换时长（SUB DANCE TIME） 输出最大音量（MUSIC/MIC/EFFECT MAX VOL） 在自动模式时，在当麦克风的信号电平低于触发门槛 音乐最大音量,麦克风最大音量,效果最大音量 并一直保持达到设定的时间，超低音从歌唱模式转 (范围:20～99) 换到热舞模式 (范围:1～30S) 录音混音 (RECORD MIXER) 超低音热舞模式音量（SUB DANCE VOL） 录音 音量,麦克风直达电平,音乐电平,效果电平 (范围:20～99) (音量范围:0～99,电平范围:0～100%,极性:“+”/“-”) 超低音歌唱模式音量（SUB SING VOL） 超低音热舞模式（SUB DANCE MODE） (范围:20～99) OFF为关闭模式，AUTO为自动模式,MANUAL为手动模式 模式管理 超低音热舞触发门槛（SUB DANCE GATE） U1～U10 里可保存10种设定效果,可调出使用。 在自动模式时,当麦克风的信号电平高于触发门槛时, 调试效果的设定保存可以通过PC完成。 超低音进入歌唱模式 (范围:-60～0db)
  • Page 21 故障分析处理 ● 音乐旋钮或麦克旋钮设定在最小的位置。 ● 输入信号选择不正确。 ● 输出线与功率放大器的连接不正确。 ● 功率放大器没有接通电源。 `OFF` 产品规格 BGM, AUX, VOD, Digital (Coax, Optical) 500mV 220V ～ 240/50Hz 40mV 482 X151 X 44mm MIC A/A1, MIC B/B1/B2 2.8kg 效果器输出 6.0V LINE OUT (L/R) 6.0V CENTET OUT 6.0V 遥控器...
  • Page 22 功能按键菜单总表 Music Reverb Main/Sur Cen/Sub Menu · MUSIC INPUT REV VOL MAIN VOL CEN VOL LOAD USER MODE 主输出音量和极性 中置输出音量和极性 音乐输入选择 混响音量 调用用户参数 CEN MUTE INPUT GAIN REV TYPE LOAD FACTORY MODE MAIN VOL BALANCE 音乐输入预增益 混响模型 主输出音量平衡 中置输出静音 调用出厂参数 MUSIC HIGHPASS REV DECAY MAIN MUTE...
  • Page 24 3-17-1 YANAKA-CHO. KOSHIGAYA-SHI. SAITAMA-KEN. 343-0856 JAPAN 〒343-0856 埼玉県越谷市谷中町３丁目17-1 bik-audio.com 2. 2018 BIM0168A-00...
