Summary of Contents for UTEK REVERSUS

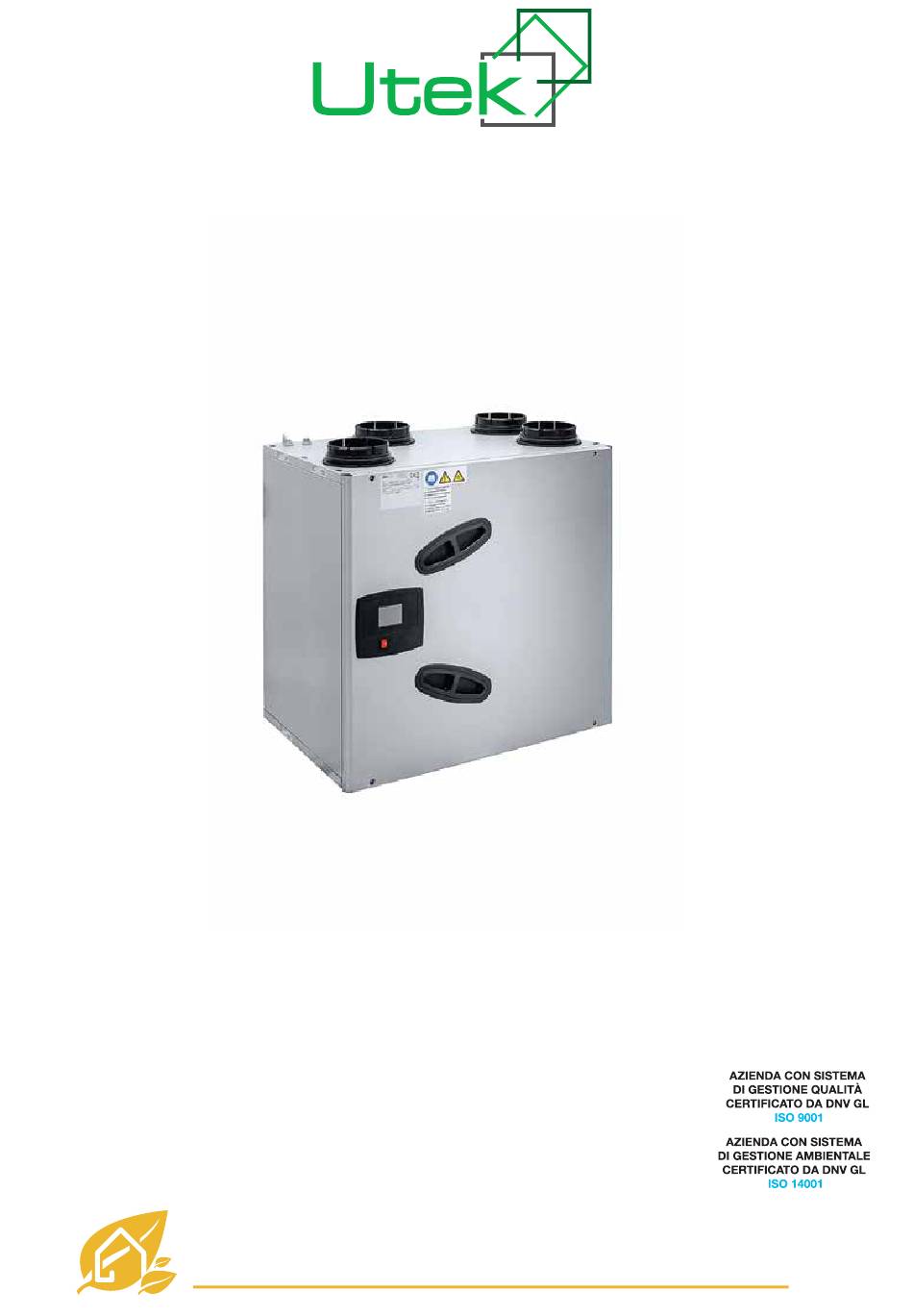

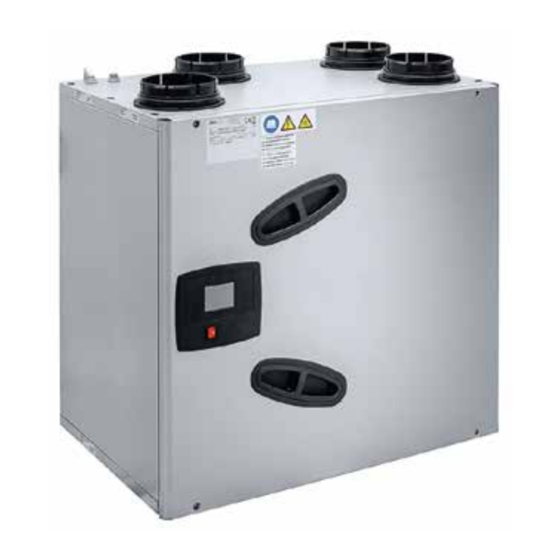

- Page 1 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE GUIDE FOR INSTALLATION, USE AND MAINTENANCE REVERSUS UNITÀ DI VENTILAZIONE con RECUPERO DI CALORE per EDIFICI RESIDENZIALI HEAT RECOVERY VENTILATION UNITS for RESIDENTIAL BUILDINGS...
- Page 2 Gentile Cliente Dear Customer Grazie per l’attenzione al prodotto UTEK, progettato Thanks for your attention to the product UTEK , designed e realizzato per garantire all’Utilizzatore valori reali: and manufactured to ensure the real values to the User : Qualità, Sicurezza e Risparmio sui consumi.
-
Page 3: Norme Generali
UTEK s.r.l. si esime da ogni respon- ted from any responsibility attributable to damage sabilità per eventuali danni causati a persone e cose... - Page 4 CONDIZIONI DI INSTALLAZIONE INSTALLATION CONDITIONS Installazione all’interno di edifici residenziali con tempera- Installation allowed inside the buildings or outdoor, with tura ambiente compresa tra 0° e +45°C temperature between 0° to +45° C Da evitare: To avoid: - aree in prossimità di fonti di calore, vapore, gas infiamma- - areas near sources of heat source, steam, flammable bili e/o esplosivi, aree particolarmente polverose and/or explosives gases, dusty areas...
- Page 5 GOODS RECEPTION RICEVIMENTO DELLA MERCE Each product is carefully checked before shipping. On Ogni prodotto viene controllato accuratamente prima di goods reception, it is necessary to make sure that products essere spedito. All’atto del ricevimento occorre controllare have not suffered any damages during transport. If goods che il prodotto non abbia subito danni durante il trasporto, have been delivered da maged, send a complaint to the in caso contrario esporre reclamo al trasportatore.
-
Page 6: Smontaggio E Montaggio
UTEK S.r.l. ha scelto di aderire a Consorzio ReMedia, prima- rio Sistema Collettivo che garantisce ai consumatori il corretto trattamento e recupero dei RAEE e la promozione... - Page 7 INSTALLAZIONE DELL’UNITA’ INSTALLATION OF THE UNIT VERTICALE A PARETE VERTICAL WALL MOUNTED L’unità è dotata di apposita staffa da fissare preventivamente a The unit is equipped with lifting brackets to be fitted on the wall, in muro, in posizione orizzontale, alla quale agganciare l’unità. horizontal position, hooking the unit.
- Page 8 MONTAGGIO SCARICO CONDENSA MONTING OF CONDENSATE DRAINAGE L'unità è provvista di scarico per il drenaggio dell'acqua che si The unit is equipped with condensate drainage to evacuate the forma durante il normale funzionamento. Dovrà essere sempre water during normal operation. Should always be provided with a prevista una tubazione di scarico con sifone e pendenza minima drain pipe siphon and minimum slope of 3% in order to avoid del 3% al fine di evitare stazionamenti dell'acqua di condensa.
- Page 9 RCF RISCALDATORE ELETTRICO DI PRE-RISCALDAMENTO | DE-ICING ELECTRIC HEATER REL - M REL - M CORRETTA INSTALLAZIONE | RIGHT INSTALLATION SCORRETTA INSTALLAZIONE | WRONG INSTALLATION UNICA POSIZIONE CONSENTITA ONLY POSSIBLE POSITION Questa operazione deve essere svolta SOLO DA PERSONALE QUALIFICATO This operation must be performed ONLY BY QUALIFIED STAFF ATTENZIONE: prima di effettuare una qualsiasi procedura sull’unità...
- Page 10 CAUTION: Before performing any procedure on the unit make sure that there is no voltage DPI: dispositivi di protezione individuale PPE: Personal Protective Equipment Gli schemi elettrici sono disponibili sul sito www.utek-air.it Electrical diagrams are available on the website www.utek-air.it POSSIBILI CONFIGURAZIONI...
- Page 11 ISTRUZIONI PER IL CABLAGGIO DEGLI ACCESSORI INSTRUCTION FOR THE WIRING OF THE ACCESSORIES Pressacavo alimentazione Pressacavo accessori Supply cable gland Accessories cable gland Cavo elettrico accessori Accessories electrical wire Terminali di connessione Connection terminals ISTRUZIONI PER IL CABLAGGIO DELLA SONDA DI QUALITÀ DELLARIA INSTRUCTION FOR THE WIRING OF THE AIR QUALITY SENSOR Cavo elettrico sonda Sonda qualità...
- Page 12 MANUTENZIONE E PULIZIA FILTRI e SCAMBIATORE DI CALORE MAINTENANCE AND CLEANING OF FILTERS and HEAT EXCHANGER Questa operazione deve essere svolta SOLO DA PERSONALE QUALIFICATO This operation must be performed ONLY BY QUALIFIED STAFF ATTENZIONE: prima di effettuare una qualsiasi procedura sull’unità assicurarsi che non vi sia tensione CAUTION: Before performing any procedure on the unit make sure that there is no voltage DPI: dispositivi di protezione individuale PPE: Personal Protective Equipment...
- Page 13 Questa operazione deve essere svolta SOLO DA PERSONALE QUALIFICATO This operation must be performed ONLY BY QUALIFIED STAFF ATTENZIONE: prima di effettuare una qualsiasi procedura sull’unità assicurarsi che non vi sia tensione CAUTION: Before performing any procedure on the unit make sure that there is no voltage DPI: dispositivi di protezione individuale PPE: Personal Protective Equipment...
- Page 14 PRECAUZIONE NELLA MOVIMENTAZIONE DELLO SCAMBIATORE DI CALORE: toccare solo dove segnato (mano) PRECAUTIONS IN HANDLING THE HEAT EXCHANGER: touch only where marked (hand) RECOMMENDED PERIODICAL MAINTENANCE FOR MANUTENZIONE PERIODICA CONSIGLIATA PER I FILTRI FILTERS Sostituzione filtri: Filter replacement: variabile in funzione dell’inquinamento dell’aria ambiente variable depending on environment air pollution (polveri, fumi ...) (dust, fume ...)
-
Page 15: Troubleshooting
Anomalie aggiuntive per unità con controllo a microprocessore CTR08 / EVO PH / EVO D PH Anomalia Cause Rimedi Allarme ventilatori Guasto oppure presenza di oggetti che Verificare che non ci sia qualcosa che blocchi il ostruiscono il ventilatore funzionamento dei ventilatori: nel caso, procedere alla rimozione Allarme filtri Filtri intasati... - Page 18 UTEK S.r.l. Istruzioni originali - Original instructions | dal: - from: 2017/03/01 | Rel: 03 | MANUAL_IT_UK UTEK S.r.l. Via Provinciale,30 23030 Mazzo di Valtellina (So) Italy | Tel.+39 0342 862031 | Fax +39 0342 862029 | www.utek-air.it | utek@utek.it...
