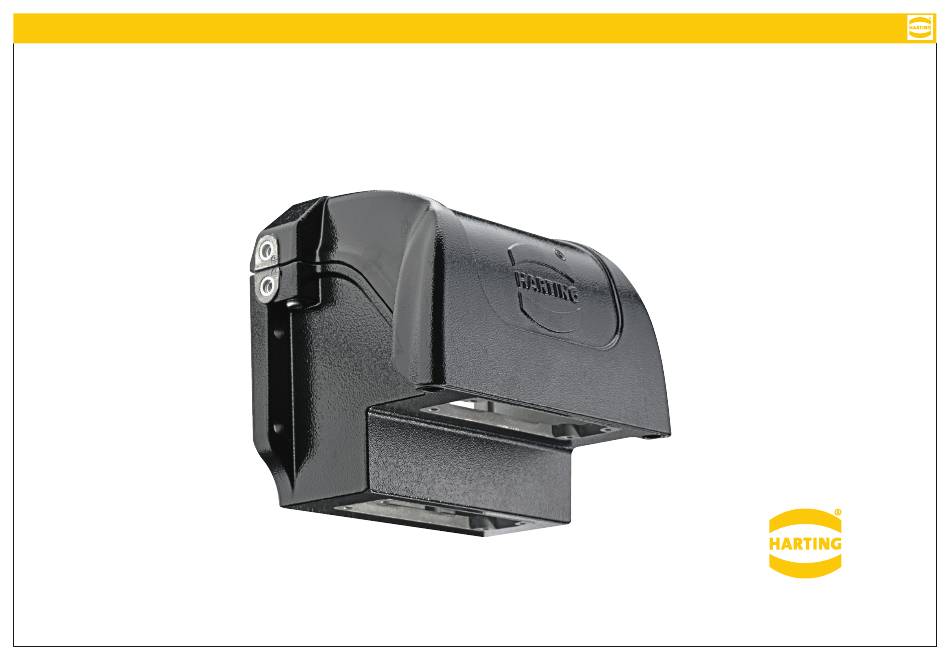

- Page 1 24 HPR VarioShell ® Montageanleitung / Assembly Instructions HARTING Electric GmbH & Co. KG Art.-Nr. / Part number 09 40 124 2424 9900 2020.12.01 / MA Han HPR VarioShell ®...
- Page 2 24 HPR VarioShell ® Vor Beginn der Installations- und Montagearbeiten beachten: Please read before beginning installation procedures: WARNUNG! WARNING! Beim Betrieb stehen die Teile im Inneren der Han HPR Vario- ® Inside the connector are components and conductors which Shell unter gefährlicher Spannung. can store perilous high voltage.
-
Page 3: Lieferumfang / Scope Of Delivery
24 HPR VarioShell ® Montageanleitung / Assembly instructions Lieferumfang / Scope of delivery Produktprüfung / Product check Vormontierte Deckel- Befestigungsschrauben Innensechskant SW 5 / Pre-assembled cover fixing hexagon socket screws SW 5 Umlaufende Profildichtung auf ordentlichen Sitz und Be- schädigungen prüfen / Check circumferential profile seal for proper positioning and damage ... -
Page 4: Montage / Assembly
® Montage / Assembly ✔ Das Produkt ist nun bereit für die Wand-Installation! Hinweis: HARTING empfiehlt eine Montage mit Gegendruckrahmen. Zum Einhalten des Schutzgrades sollte die Oberfläche der Anbauflä- che der DIN 4766 entsprechen: • Welligkeit ≤ 0,2 mm bei 200 mm Abstand •... - Page 5 8 x M6, Innensechs- torque 0.5 N m kant SW 5, Drehmo- (refer to red ment: 10 Nm / circles). 8 x M6, hexagon socket screws SW 5, tightening torque: 10 N m Anwendungsbeispiele / Application examples HARTING Electric GmbH & Co KG, 32339 Espelkamp, Germany · Kontaktdaten und andere Sprachversionen siehe www.HARTING.com / For contact data and local language versions refer to www.HARTING.com...
