WHD A 500 passiv Manual

Bedienungsanleitung Subwoofer
A 500 passiv
Passend zu 101-500-04-008-00
101-500-03-008-00
Technische Daten
Nenn-/Musikbelastbarkeit
Übertragungsbereich (-3 dB)
Max. Schalldruckpegel
Kernschalldruckpegel
Nennimpedanz
Maße (H/B/T)
Gewicht
Einsatztemperatur
Der A 500 passiv ist ein passiver Subwoofer mit integrierter Frequenz-
weiche zum Anschluss von QB 300 und S 350.
Sicherheitsinformationen
Bei unsachgemäßer Behandlung
entfällt die Garantie!
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die lan-
desspezifischen Sicherheitsvorschriften.
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres passiven Subwoofers A 500 passiv.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.

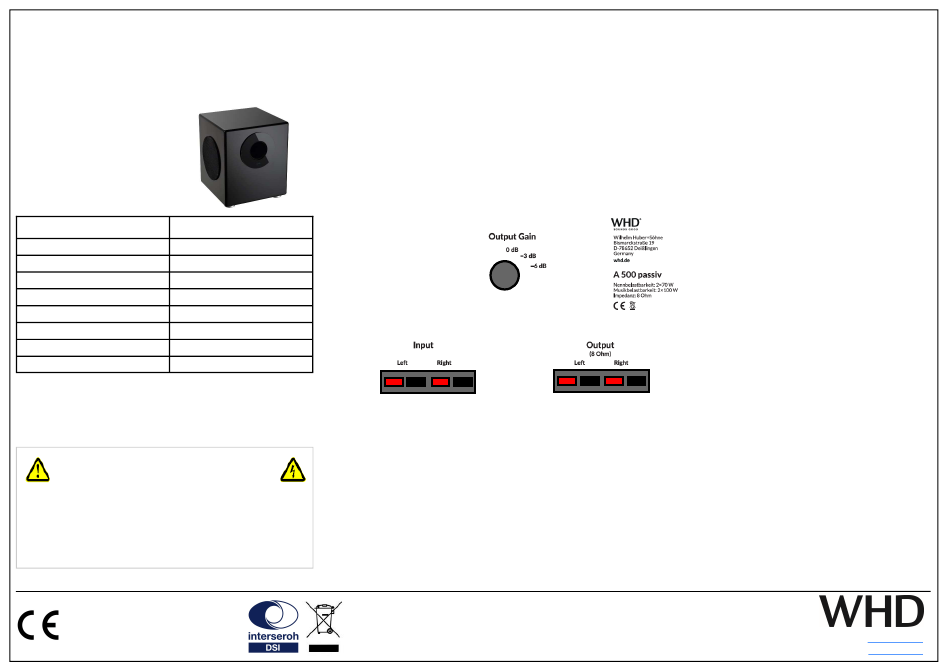

Anschluss des Subwoofers
Schließen Sie die Ausgänge des Verstärkers am Input des Subwoofers an (L +/- und R +/-).
Schließen Sie die Satelliten-Lautsprecher (z.B. QB 300-8 oder S 350-8) am Output des Subwoofers
an (L +/- und R +/-).
Über den Drehregler „Output Gain" können Sie die Lautstärke der Satelliten-Lautsprecher herunter-
regeln (Ausgangssignal wird basslastiger).
A 500 passiv
2x70 W/ 2x100 W
28 ... 120 Hz
100 dB
81 dB
8 Ohm
416 / 350 / 387 mm
22,0 kg
0°C bis + 40°C
Hinweise zum Lautsprecheranschluss:
- Stellen Sie sicher, dass die resultierende Impedanz und die Leistung der angeschlossenen Lautspre-
cher auf den Ausgang des Verstärkers richtig dimensioniert sind.
- Achten Sie beim Anschluss auf die richtige Polarität.
- Schalten Sie vor dem Abbau des Lautsprechers den Verstärker ab.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Lautspre-
cher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der Laut-
sprecher (ggf. sind Kabel abgeknickt)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entsprechende
Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang am
Verstärker beschaltet ist.
Sonst handelt es sich um ein Masseprob-
lem durch Erdung/Schirmung von
Tonquelle/Verstärker. Stellen Sie sicher,
dass Ihre Verkabelung den EMV-
Richtlinien entspricht.´
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kommen.
Überprüfen Sie die Leitungsführung auf
Kabelkreuzungen oder Parallelverlegung
zu 230V-Kabel und beseitigen Sie diese
(Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie die Montage und fixieren Sie
den Lautsprecher.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
20.08.2019
