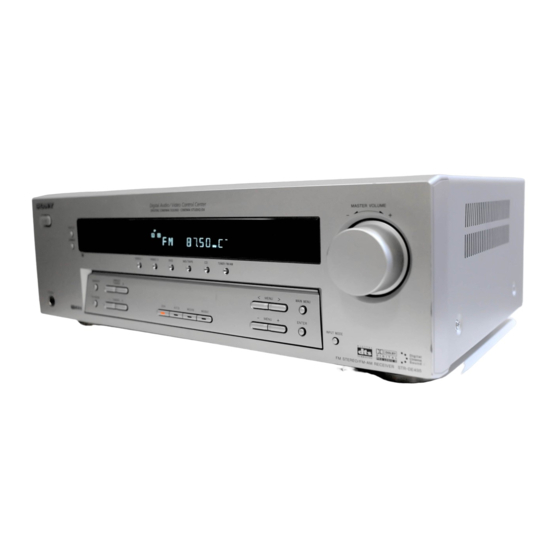

FM Stereo
FM-AM Receiver
STR-DE595
Easy Setup Guide
This Easy Setup Guide explains how to connect the DVD player, TV,
speakers, and active sub woofer so you can enjoy multi channel surround
sound from the DVD player. For details, refer to the operating instructions
supplied with the receiver.
Guide de configuration rapide
Ce guide de configuration rapide explique comment connecter le lecteur de
DVD, le téléviseur, les enceintes et le caisson de grave amplifié afin que vous
puissiez bénéficier d'un son surround à plusieurs canaux depuis le lecteur de
DVD. Pour plus de détails, reportez-vous au mode d'emploi fourni avec le
récepteur.
Example of the speaker system configuration
Exemple de configuration du système d'enceintes
Beispiel für die Konfiguration eines Lautsprechersystems
Ejemplo de configuración del sistema de altavoces
Voorbeeld van de configuratie van het luidsprekersysteem
Exempel på hur ett högtalarsystem kan utformas
C
A
D
B
E
Sony Corporation © 2003 Printed in Malaysia
Schnellkonfigurationsanleitung
In dieser Schnellkonfigurationsanleitung wird beschrieben, wie Sie den DVD-
Player, das Fernsehgerät, die Lautsprecher und den Aktivtiefsttonlautsprecher
so anschließen, dass Sie über den DVD-Player Mehrkanalraumklang
wiedergeben lassen können. Näheres dazu schlagen Sie bitte in der mit dem
Receiver gelieferten Bedienungsanleitung nach.
Guía de configuración rápida
Esta Guía de configuración rápida explica cómo conectar el reproductor de
DVD, el televisor, los altavoces y el altavoz potenciador de graves activo para
disfrutar del sonido envolvente de varios canales del reproductor de DVD.
Para obtener más información, consulte el manual de instrucciones
suministrado con el receptor.
A
Front speaker (L)
Haut-parleur frontal (L)
Vordere Lautsprecher (L)
Altavoz frontal (L)
Voorluidspreker (L)
Främre högtalare (L)
B
Front speaker (R)
Haut-parleur frontal (R)
Vordere Lautsprecher (R)
Altavoz frontal (R)
Voorluidspreker (R)
F
Främre högtalare (R)
C
Center speaker
Haut-parleur central
Mittlerer Lautsprecher
Altavoz central
Middenluidspreker
Mitthögtalare
D
Active sub woofer
Caisson de grave amplifié
Aktiv-Subwoofer
Altavoz de subgraves activo
Actieve lagetonen-luidspreker
Aktiv lågbashögtalare
E
Surround speaker (L)
Haut-parleur Surround (L)
Surround-Lautsprecher (L)
Altavoz periférico (L)
Akoestiekluidspreker (L)
Surroundhögtalare (L)
F
Surround speaker (R)
Haut-parleur Surround (R)
Surround-Lautsprecher (R)
Altavoz periférico (R)
Akoestiekluidspreker (R)
Surroundhögtalare (R)
Handleiding voor eenvoudige installatie
In deze handleiding voor eenvoudige installatie wordt informatie gegeven over
het aansluiten van de DVD-speler, de televisie, de luidsprekers en een actieve
subwoofer, zodat u kunt genieten van surround-sound via meerdere kanalen
vanaf de DVD-speler. Raadpleeg de gebruiksaanwijzing van de receiver voor
meer informatie.
B
DVD Player
Front speaker (R)
Lecteur DVD
Haut-parleur frontal (R)
DVD-Player
Vordere Lautsprecher (R)
Reproductor de DVD
Altavoz frontal (R)
DVD-speler
Voorluidspreker (R)
DVD-spelare
Främre högtalare (R)
DIGITAL OUT
OUTPUT
COAXIAL
R
AUDIO
L
VIDEO
Audio/video cord
Cordon audio/vidéo
Audio/Videokabel
Cable conector de audio/vídeo
Audio/video-aansluitsnoer
Ljud/videokabel
DIGITAL
ANTENNA
OPTICAL
VIDEO 2
IN
AM
y
CD/
VIDEO IN
VIDEO IN
SACD
IN
DVD IN
COAXIAL
Coaxial digital cord
L
L
L
L
Cordon numérique
coaxial
CENTER
Digitales Koaxialkabel
R
R
R
R
Cable digital coaxial
IN
OUT
IN
AUDIO IN
AUDIO IN
SUB
FRONT SURROUND
WOOFER
CD/SACD
MD/TAPE
DVD
VIDEO 2
Digitale coaxiaalkabel
MULTI CH IN
Koaxial digital kabel
Video cord
Cordon vidéo
Videokabel
Cable de video
Video-aansluitsnoer
Videokabel
VIDEO
INPUT
TV monitor
Moniteur TV
TV-Monitor
Monitor de televisión
TV of videomonitor
Tv-bildskärm
Enkel installtionshandledning
Den här enkla installationshandledningen visar hur du ansluter DVD-spelare,
TV, högtalare och aktiv subwoofer så att du får flerkanaltigt surroundljud från
DVD-spelaren. Mer information finns i bruksanvisningen som följer med
mottagaren.
A
F
Front speaker (L)
Surround speaker (R)
Haut-parleur frontal (L)
Haut-parleur Surround (R)
Vordere Lautsprecher (L)
Surround-Lautsprecher (R)
Altavoz frontal (L)
Altavoz periférico (R)
Voorluidspreker (L)
Akoestiekluidspreker (R)
Främre högtalare (L)
Surroundhögtalare (R)
Speaker cord
Cordons d'enceintes
Lautsprecherkabel
Cables de altavoces
Luidsprekersnoeren
Högtalarkablar
MONITOR
VIDEO OUT VIDEO IN
VIDEO OUT
R
L
R
L
R
L
L
AUDIO
OUT
R
R
L
R
L
R
L
AUDIO OUT
AUDIO IN
SUB
WOOFER
FRONT B
FRONT A
CENTER
SURROUND
VIDEO 1
SPEAKERS
Monaural audio cord
Speaker cord
Cordon audio monophonique
Cordons d'enceintes
Mono-Audiokabel
Lautsprecherkabel
Cable de audio monoaural
Cables de altavoces
Mono-audiosnoer
Luidsprekersnoeren
Enkanalig ljudkabel
Högtalarkablar
AUDIO
INPUT
D
C
Active sub woofer
Center speaker
Caisson de grave amplifié
Haut-parleur central
Aktiv-Subwoofer
Mittlerer Lautsprecher
Altavoz de subgraves activo
Altavoz central
Actieve lagetonen-luidspreker
Middenluidspreker
Aktiv lågbashögtalare
Mitthögtalare
E
Surround speaker (L)
Haut-parleur Surround (L)
Surround-Lautsprecher (L)
Altavoz periférico (L)
Akoestiekluidspreker (L)
Surroundhögtalare (L)
