CONSTRUCTION GUIDE | MONTAGEANLEITUNG | byGGEvEjLEDNING
UNIDRAIN® GLASSLINE
FLExIbLE MODULE 5000
FLExMODUL 5000
FLEKSIbELT MODUL 5000
1

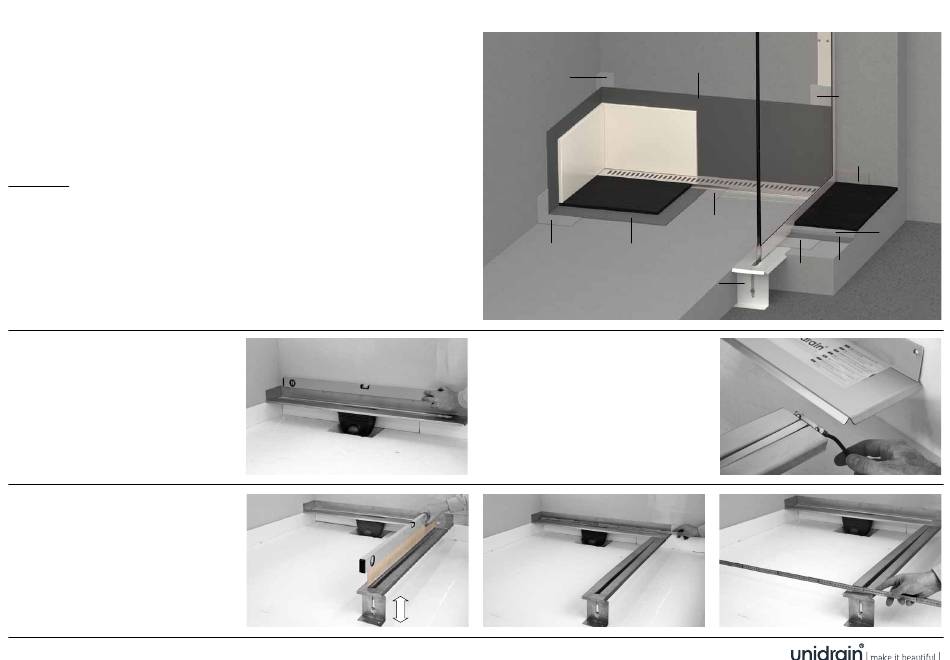

LeveL the drain unit and fasten it to the waLL
die armatur wird exakt waagerecht ausgerichtet
und an der wand fest geschraubt
PLacer armaturet vandret og fastgør det På væggen
3
a djust the height and check measurements
(check level with the enclosed block)
richten sie den standfuss waagerecht aus und Prüfen
sie die horizontaLe abmessung (nochmals Lot mit beigelegten
klotz überprüfen)
højdejuster foden og tjek tværmåLet
(tjek vater på modulet med den vedlagte klods)
Reinforcement
Dichtungsband
Armering
Floor membrane
Reinforcement
Verbundabdichtung Boden
Dichtungsband
Gulvmembran
Armering
Profile / flexible module
Profil /Flexmodul
Profil / fleksibelt modul
2
attach the fLexibLe moduLe to the drain unit
(secure position and tighten the bolts)
montieren sie das fLexibLe moduL an die armatur
(sichern sie die Position und ziehen sie die muttern fest)
fastgør det fLeksibLe moduL tiL armaturet
(tjek positionen og spæn skruerne)
Wall membrane
Verbundabdichtung Wand
Vægmembran
Reinforcement
Dichtungsband
Armering
Reinforcement
Dichtungsband
Armering
Reinforcement
Dichtungsband
Armering
Floor membrane
Reinforcement
Verbundabdichtung Boden
Dichtungsband
Gulvmembran
Armering
Poured floor
Spachtelschicht
Spartellag
