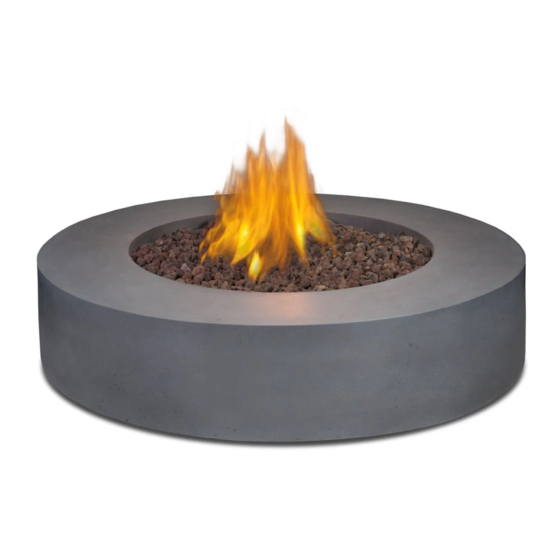

Round propane fire table
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Mezzo Round Propane Fire Table Owner's Manual
IMPORTANT
!
READ BEFORE USE
SAVE THESE
INSTRUCTIONS
Warning:
!
For Outdoor Use Only.
If stored indoors, detach
and leave cylinder outdoors.
Real Flame Customer Service: 1-800-654-1704
9660LP
!
If the information in this manual is not
followed exactly, a fire or explosion
may result causing property damage,
personal injury or loss of life.
Installation and service must be
!
performed by a qualified installer,
service agency or gas supplier.
Improper installation, adjustment,
!
alteration, service or maintenance can
cause injury or property damage.
!
DANGER
If
you smell gas:
1. Shut off gas to the appliance.
2. Extinguish any open flame.
3. If odor continues, keep away
from the appliance and
immediately call your gas
supplier or fire department.
Propane Cylinders Sold Separately
Warning:
!
!
Read the installation, operation
and maintenance instructions
thoroughly before installing or
servicing this equipment.
Save these instructions for future
!
reference. If you are assembling
this unit for someone else, give
!
this manual to him or her to read
and save for future reference.
!
WARNING
Use Liquefied Petroleum Gas (LP-Gas) only!
Do not
store or use gasoline or other
flammable vapors and liquids in the
vicinity of this or any other appliance.
An LP-cylinder not connected for use
should not be stored in the vicinity of
this or any other appliance.
Lot: _______________
P.O. _______________

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Mezzo 9660LP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for RealFlame Mezzo 9660LP

  • Page 1 Lot: _______________ P.O. _______________ 9660LP Mezzo Round Propane Fire Table Owner’s Manual Warning: IMPORTANT READ BEFORE USE If the information in this manual is not Read the installation, operation followed exactly, a fire or explosion and maintenance instructions may result causing property damage, thoroughly before installing or SAVE THESE personal injury or loss of life.
  • Page 2: Table Of Contents

    Table of Contents Important Safety Information Propane (LP) Gas Dangers and Warnings Hose and Regulator Assembly and Replacement Parts List Assembly Instructions Pre-Use Instructions Lighting Care and Cleaning Helpful Tips Troubleshooting Replacement Parts DANGER CARBON MONOXIDE HAZARD This appliance can produce carbon monoxide which has no odor.
  • Page 3: Important Safety Information

    Important Safety Information WARNING FIRE TABLE IS FOR OUTDOOR USE ONLY • WARNING Failure to follow the dangers, warning and cautions in this manual may result in serious bodily injury or death, or in a fire or an explosion causing damage to property. •...
  • Page 4 Important Safety Information (Continued) • This gas fire table must be used ONLY outdoors in a well-ventilated space and shall NOT be used inside a building, garage, or any other enclosed area. • DO NOT use this outdoor gas fire table for indoor heating. TOXIC carbon monoxide fumes can accumulate and cause asphyxiation.
  • Page 5: Propane (Lp) Gas Dangers And Warnings

    Important Safety Information (Continued) • Prior to each fire table operation, check the hose for evidence of excessive abrasion or wear by looking through the visual check hole. If the hose is damaged, cracked or cut, it must be replaced before using the gas fire table. The hose assembly can only be replaced with a hose assembly specified by the manufacturer.
  • Page 6 Propane (LP) Dangers And Warnings (Continued) • LP gas tank must be arranged for vapor withdrawal. • The LP gas tank must have a listed overfilling prevention device (OPD) and a QCCI or Type I (CGA810) LP gas tank connection. •...
  • Page 7: Hose And Regulator Assembly And Replacement

    Hose & Regulator Assembly And Replacement 1. This fire table comes equipped with a standard LP gas hose and regulator including the appliance side connection for a CGA No 791 Cylinder Connection Device. The LP gas hose and regulator supplied with this fire table must be used. Only a hose and regulator specified by manufacturer can be used for replacement.
  • Page 8: Parts List

    Parts List Item Part Number Quantity Table LP Gas Regulator and Hose 10019 AAA Battery Lava Rock 10018-BK 1 box Vinyl Cover 9660-01 Tank Seat 10026...
  • Page 9: Assembly Instructions

    Assembly Instructions If you have not yet taken your fire table out of the packaging please follow this step, otherwise please procede to step 2. This fire table is heavy. Before proceeding make sure you have someone to help you. Make sure the fire table packaging is placed on flat and level ground.
  • Page 10 Install the AAA battery as shown in the diagram below. Batteries may contain Mercury. Do not put it into the fire or trash. WARNING Please treat it as hazardous waste and recycle properly. Place lava rock by hand. Do NOT dump bag out into tray to avoid clogging the burner with dust.
  • Page 11 1. Place the tank seat on the ground and place a 20lb. propane tank into the tank seat (5). 2. Tighten down the screw on the side of the tank seat to secure the propane tank. Connecting the LP Gas Tank Check to make sure there is no debris in the head of the LP gas tank or in the head of the regulator valve.
  • Page 12 Disconnecting the LP Gas Tank Make sure the valve on the LP gas tank is OFF. Disconnect by turning the knob counter clockwise until it is off. NOTE Always disconnect the LP Gas tank when the fire table is not in use. Leaving the LP Gas tank connected could cause the excess flow safety device to trip.
  • Page 13: Pre-Use Instructions

    Pre-Use Instructions Prior to each gas fire table operation, check the hose and valve for evidence of excessive abrasion or wear. If any parts appear to be damaged call Real Flame at 1-800-654-1704 before use. WARNING Before using this outdoor fire table, make sure you have read, understand and are following all information provided in the Important Safety Information section of this manual.
  • Page 14 Lighting Instructions Control Knob WARNING If burner flame goes out during operation, immediately turn the control knob “OFF” and let the gas clear a minimum of 5 minutes before attempting PUSH to re-light the fireplace. WARNING Do not wear loose or flammable clothing while lighting fire table.
  • Page 15: Care And Cleaning

    Care and Cleaning General Care and Cleaning 1. This outdoor re table should be cleaned regularly to ensure safe use and extend product life. NOTE: After repeated use, a slight discoloration of the nishes may occur. ARNING DO NOT attempt to clean this outdoor replace unless the re is completely out and the unit is cool to the touch. DO NOT use oven cleaner or abrasive cleaners as they will damage this product.
  • Page 16: Helpful Tips

    Helpful Tips If the burner will not light or stay lit, please perform the following checks. It is possible that the Excess Flow Safety Device has been tripped. Turn the control knob to off and close the LP Gas tank valve. Disconnect the regulator.
  • Page 17: Troubleshooting

    Troubleshooting Problem: Burner will not light using igniter Please review the Helpful Tips on page 15 for common fixes to this problem. Possible Cause 1: Electrode and burners are wet. -Wipe dry with cloth. Possible Cause 2: Igniter battery is dead or backwards. -Check that the AAA battery is inserted correctly in the igniter (see page 10) or replace the battery.
  • Page 18 Troubleshooting Problem: Sudden drop in gas flow, or a reduced flame height Possible Cause 1: Out of Gas. -Check for gas in the LP gas tank. Possible Cause 2: Excess flow safety device may have been activated. -Turn control knob to “OFF”, wait 30 seconds and light outdoor fire table. If flames are still too low, reset the excessive flow safety device by turning off...
  • Page 19: Replacement Parts

    Replacement Parts For Replacement Parts Contact Real Flame at: 1-800-654-1704 Thermocouple and Ignitor Pin Assembly 10021 Burner Assembly 10022 Burn Plate 10023 Propane Regulator and Hose 10019 Control Knob 10020 Ignition Assembly 10024 Hardware Pack 10025...
  • Page 20: 9660Lp

    Lot: _______________ P.O. _______________ 9660LP Manuel D’utilisation De La Table-foyer Mezzo Autour AVERTISSEMENT IMPORTANT Une installation, une mise au point, une CONNAISSANCE La négligence à suivre modification ou un entretien inappropriés scrupuleusement les instructions AVANT D'UTILISER peuvent occasionner des blessures ou des contenues dans ce manuel peut dommages à...
  • Page 21: Danger

    Table Des Matières Instruction de sécurité importante Avertissements et dangers du Propane (PL) Remplacement et assemblage du boyau et du régulateur. Liste des pièces Instructions pour l’assemblage Instructions avant usage Instructions pour l’allumage Soins et entretien Conseils Utiles Dépannage Des Pièces De Rechange DANGER DANGER DE MONOXYDE DE CARBONE Cet appareil peut produire du monoxyde de carbone,...
  • Page 22: Propane (Lp)

    Instruction De Sécurité Importante AVERTISSMENT LA TABLE-FOYER EST CONÇUE EXCLUSIVEMENT POUR L’EXTÉRIEUR SI VOUS PERCEVEZ UNE ODEUR DE GAZ • Couper l’alimentation en gaz de la table-foyer. • Éteindre toute flamme nue. • N’allumer aucun appareil. • Ne toucher aucun interrupteur électrique; n’utiliser aucun téléphone de l’immeuble. •...
  • Page 23 Instruction De Sécurité Importante • NE PAS utiliser cette table-foyer extérieure si des parties sont sous l’eau. Appeler immédiatement un technicien qualifié pour inspecter la table-foyer et pour remplacer toute pièce ou système de commande et toute commande de gaz qui auraient été sous l’eau. •...
  • Page 24 Instruction De Sécurité Importante • Utiliser seulement le régulateur et le tuyau fournis avec l’appareil. Le remplacement du régulateur et du tuyau ne devrait se faire que par ceux suggérés par le manufacturier. • NE PAS tenter de déconnecter le régulateur de gaz du réservoir ou tout autre raccord de gaz lorsque l’appareil est en usage.
  • Page 25 Avertissements Concernant Le Gaz Pl • Ne jamais utiliser une bouteille de propane avec une soupape, un collet, une surface ou un socle endommagés. • Les bouteilles de propane bosselées ou rouillées peuvent être dangereuses et devraient être vérifiées par votre fournisseur de gaz propane. •...
  • Page 26: Remplacement Et Assemblage Du Boyau Et Du Régulateur

    Avertissements Concernant Le Gaz Pl Brancher votre bouteille de gaz Avant de brancher la bouteille, vous assurer de l’absence de débris dans la tête de la bouteille de gaz, dans la tête de la soupape de régulation ou dans la tête du brûleur ou sur les orifices du brûleur.
  • Page 27: Liste Des Pièces

    Liste Des Pièces Table Régulateur et tuyau du gaz PL 10019 Pile AAA Pierre de Lava 10018-BK Recouvert de Vinyle 9660-01 Assise du Réservoir 10026...
  • Page 28: Instructions Pour L'assemblage

    Instructions Pour L’assemblage Si vous n'avez pas encore pris votre table le feu de l'emballage s'il vous plaît suivre cette étape, autrement s'il vous plaît procede à l'étape 2. Cette table-foyer est lourde. Avant de procéder au montage, vous assurer d’avoir une autre personne pour vous aider.
  • Page 29 Installer la pile AAA (voir le diagramme ici-bas). AVERTISSEMENT Les piles peuvent contenir du mercure. Ne pas les mettre dans les ordures ou dans le feu. Veuillez les considérer comme des résidus dangereux et les recycler de façon appropriée. Retirez la pellicule de protection bleue à partir du bac de combustion en acier inoxydable.
  • Page 30 1. Mettre l’assise du réservoir sur le sol et placer un réservoir de propane de 20 lb (9,07 kg) dans l’assise du réservoir. 2. Resserrer la vis sur le côté de l’assise du réservoir pour bien fixer le réservoir de propane. Raccord du réservoir de gaz PL Vous assurer de l’absence de débris dans la tête du réservoir ou dans la tête de la soupape de...
  • Page 31 Raccord du réservoir de gaz PL Vous assurer que la soupape sur le réservoir de gaz PL est FERMÉE. Débrancher en tournant le bouton dans le sens contraire des aiguilles d’une montre jusqu’à ce qu’il se détache de la soupape. NOTE Toujours déconnecter le réservoir de gaz PL quand la table-foyer n’est pas en usage.
  • Page 32: Instructions Avant Usage

    Instructions Avant Usage Avant chaque opération de table-foyer gaz, vérifiez que le tuyau et la vanne des preuves de l'abrasion ou d'usure excessive. Si des pièces semblent être endommagé flamme appel réel au 1-800-654-1704 avant de l'utiliser. AVERTISSEMENT Avant d’utiliser la table-foyer extérieure, vous assurer d’avoir lu, compris et suivi toutes les informations fournies dans la partie «...
  • Page 33 Instructions D’allumage Bouton de AVERTISSEMENT commande Si la flamme du brûleur s’éteint durant cette procédure, mettre immédiatement le bouton de contrôle en position « OFF » et laisser les vapeurs de gaz s’évaporer pendant APPUYER au moins 5 minutes avant de tenter de rallumer la table-foyer. AVERTISSEMENT Ne pas porter vêtements amples ou inflammables pendant que vous allumez le tableau d'incendie.
  • Page 34 Entretien Et Nettoyage Soin et entretien d’usage Ce foyer pour l’extérieur devrait être nettoyé régulièrement pour vous assurer de sa sécurité et pour prolonger sa durée de vie. Note : Après une utilisation répétée, une légère décoloration du ni peut survenir. ARNING NE PAS tenter de nettoyer ce foyer extérieur à...
  • Page 35: Conseils Utiles

    Conseils Utiles Si le brûleur ne s’allume pas ou ne reste pas allumé, procédez aux vérifications suivantes. Il est possible que le dispositif de sécurité de la soupape de limitation de débit se soit déclenché. Tourner le bouton de contrôle à la position OFF et fermer la valve du réservoir de gaz PL.
  • Page 36: Dépannage

    Dépannage Problème: Le brûleur ne s’allume pas en utilisant l’allumeur Revoir les Renseignements utiles à la page 15 pour les réparations d’usage relatives à ce problème. Cause possible 1: L’électrode et les brûleurs sont humides. - Essuyer avec un linge sec. Cause possible 2: La pile de l’allumeur est morte ou à...
  • Page 37 Dépannage Problème: Chute soudaine de la circulation du gaz ou diminution de la hauteur de la flamme Cause possible 1: Manque de gaz. - Contacter votre fournisseur de gaz. Cause possible 2: Le dispositif d’écoulement sécuritaire maximal a été activé. - Mettre le bouton de contrôle en position «...
  • Page 38: Des Pièces De Rechange

    Des Pièces De Rechange Pour les pièces de rechange Contactez-Real Flame au: 1-800-654-1704 Thermocouple et Allumeur Assemblée 10021 Assemblage du Brûleur 10022 Brûler Plaque 10023 Régulateur et Tuyau du Gaz PL 10019 Bouton de Commande 10020 Ignition Assemblée 10024 Pack de Matériel 10025...
