IMPORTANT MANUAL
OPERATOR'S MANUAL

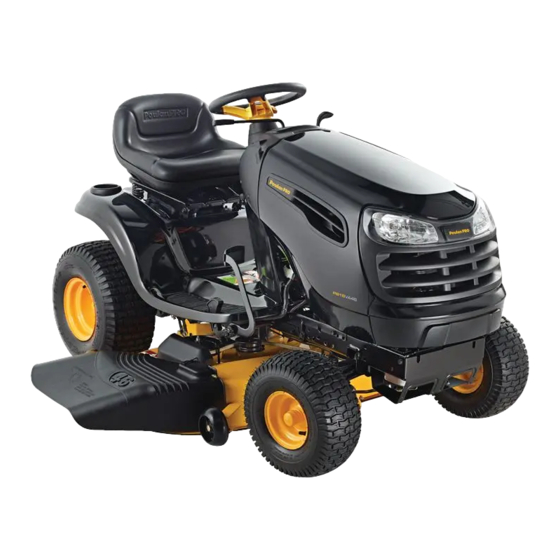

MODEL:
PB18VA46
LAWN TRACTOR
ALWAYS WEAR EYE PROTECTION DURING OPERATION
Visit our website: www.poulanpro.com
Gasoline containing up to 10% ethanol (E10) is acceptable for use in this machine.
The use of any gasoline exceeding 10% ethanol (E10) will void the product warranty.
587 75 65-26
Do Not Throw Away
WARNING:
Read this Man u al and follow all Warnings
and Safety Instructions. Fail ure to do so can
re sult in serious in ju ry.
09.17.14 BD
Printed in the U.S.A.
