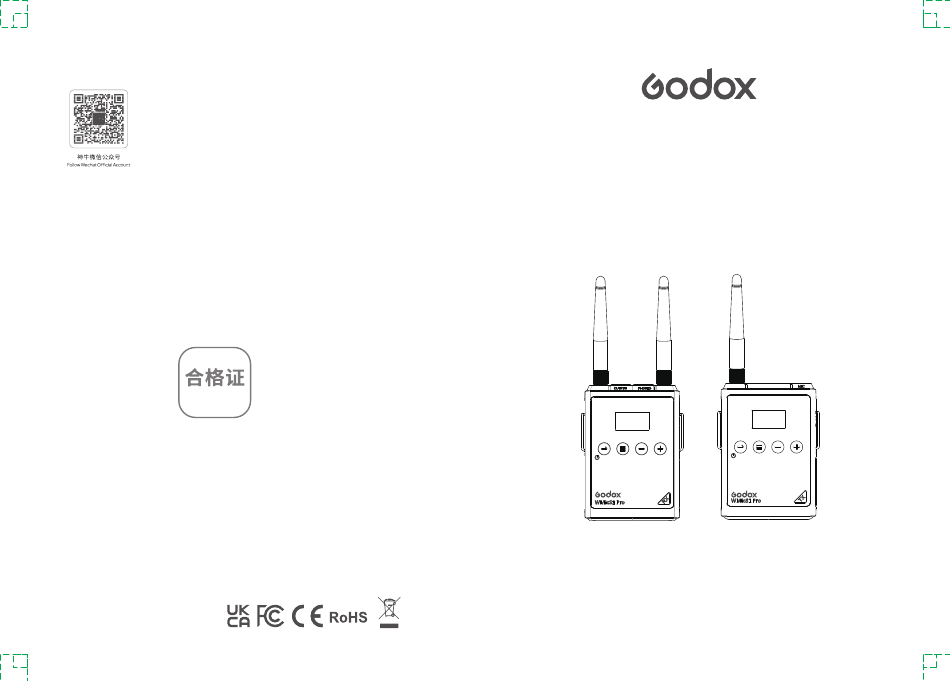

QC PASS
深圳市神牛摄影器材有限公司
地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com
GODOX Photo Equipment Co., Ltd.
Add: Building 2, Yaochuan Industrial Zone,Tangwei Community, Fuhai Street,
Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com
godox.com
Made In China
705-WMPK20-00
UHF 全金属双通道无线麦克风系统

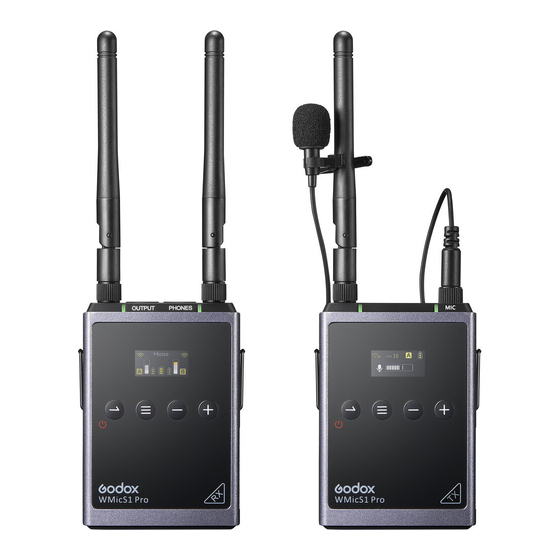

UHF Full Metal Dual-Channel Wireless Microphone System
WMicS1 Pro TX
WMicS1 Pro RX
WMicS1 Pro Kit1
WMicS1 Pro Kit2
说明手册
Instruction Manual
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Godox WMicS1 Pro TX
Summary of Contents for Godox WMicS1 Pro TX
- Page 1 WMicS1 Pro Kit1 WMicS1 Pro Kit2 QC PASS 深圳市神牛摄影器材有限公司 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co., Ltd. Add: Building 2, Yaochuan Industrial Zone,Tangwei Community, Fuhai Street, 705-WMPK20-00 Bao’an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com...
- Page 2 前言 部件名称 欢迎购买神牛产品！ 腰包发射器（TX） WMicS1 Pro是一款利用UHF波段传输的全金属双通道无线麦克风系统，适用于专业 室内采访，网络直播、拍短视频、户外采访等场景。 请仔细阅读说明书，以便能正确的操作，发挥本产品的优越性能。 说明书包含产品质保卡，请妥善保存。 产品特点 • 全金属打造，专业影视录音麦克风系统 • 功能齐全，尽享品质录音 • UHF频率范围：514MHz-596MHz • 96个无线频道可选，有效减少热频干扰 • 无线距离最大可达100m • OLED显示屏提供各项参数设置 1. 天线 5. 麦克风输入接口 10. USB Type-C • 3.5mm耳机实时监听 2. Power 指示灯 6. Audio 指示灯 11. 金属背夹接口 • 输出音量控制，提供静音功能...
- Page 3 标配物品 1. 天线 6. 3.5mm 耳机监听接口 11. USB Type-C 2. 3.5mm 音频线输出接口 7. RF 指示灯 12. 金属背夹接口 金属发射器 WMicS1 Pro TX WMicS1 Pro TX 腰夹 × × 3. Power 指示灯 - 绿灯：RF 信号强 13. 电池盒 - 两节 5 号电池 全向型领夹式麦克风LMS-12B AXL ×...
- Page 4 可搭配产品 组别设置： 选中组别（组别下字母跳动），按+/-键 信号 可选A/B组别，选定后，按菜单键退出并 切换下一个设置。 无线手持麦克风发射器 卡侬口插接发射器 WH-M1 TX3-XLR 通道设置： 选中通道（通道下数字跳动），按+/-键 信号 可设置通道，通道可在01-48之间选择， 选定后，按菜单键退出并切换下一个设 供电方式 置。 两种供电方式 功率设置： 选中功率（功率下字母跳动），按+/-键 信号 可切换高(H)/低(L)功率，选定后，按菜 单键退出并切换下一个设置。 TYPE-C 两节 AA 注意：当组别、通道及功率设置成功后，短按菜单键，数字及字母不变动，需要长按再次进 (5 号 ) 干电池 接口 （5V） 入设置界面。 使用说明 显示屏 短按+/-键至显示屏显示屏幕亮度，再长 亮度设置： 按菜单键至屏幕亮度下数字跳动，然后短 一、发射器设置 按+/-键选择亮度级别，级别：1-8级。...
- Page 5 立体声/ 二、接收器设置 短按+/-键显示屏显示声音通道，再长按菜单 单声道 单声道 键至声音通道下字母跳动,短按+/-键切换立体 选择： 声/ 单声道。 电源/返回键 单声道 • 开关机：长按2秒即可开/关机，短按返回主界面。 显示屏 短按+/-键至显示屏显示屏幕亮度，再长按菜 • 开启关闭静音：短按电源/静音键可开启/关闭静音模式。 亮度设置： 单键至屏幕亮度下数字跳动，然后短按+/-键 选择亮度级别， 级别：1-8级。 第一次开机显示语言选择，English/中文， 按+或-键 择，再按菜单键 确认并退出。 软件版本： 短按+/-键显示屏显示版本时，表示软件的版本。 语言选择中文后，操作如下： 版本 V.1.15 注：选择语言之后，如需切换语言，可同时长按+ -键进行重置，重置之后可重新选择语言。 语言选择中文后，操作如下： 背光时间： 短按+/-键显示屏显示屏幕休眠，再长按菜单键 菜单键： 组别，通道，功率设置：长按 至屏幕休眠下时间跳动，短按+/-键选择背光时 菜单键进入设置界面，再短按 间：（开）常亮,（关）常闭,延时10秒/30秒 菜单键切换下一个设置。...
- Page 6 使用。 保持干燥：本产品是非防水产品， 如果将其浸入水中或放置于高湿度的环境中将可能发生故 规格参数 障。 内部构造生锈可能会导致无法修理的损害。 名称 发射器 TX 接收器 RX 避免温度骤变：温度的突变， 诸如在寒冷天进出温暖的大楼将可能会使发射器和接收器内部 结露。 为避免结露， 请将发射器和接收器事先装入手提袋或塑料包内， 以防温度突变。 型号 WMicS1 Pro TX WMicS1 Pro RX 频道组 远离强磁场：无线电广播发射机等设备产生的强静电或强磁场可能会干扰本产品正常工作。 频道数 96(A组48；B组48) 96(A组48；B组48) 1 年保修， 消耗品如领夹麦克风等， 不在 1 年保修范围。 RF频率范围 514MHz - 596MHz 514MHz - 596MHz 经发现擅自检修此设备，...
- Page 7 Forward Names of Parts Thank you for purchasing! Transmitter（TX） WMicS1 Pro is the metal UHF wireless microphone system, which is suitable for video recording, journalistic shooting, audio recording, etc. Please read this manual carefully before using to make sure the correct operation and exert the optimum function.
- Page 8 Monitoring Port 12. Metal Clip Port Output Port 7. RF Indicator 13. Battery Holder Transmitter WMicS1 Pro TX WMicS1 Pro TX x1 Belt Clip x1 3. Power Indicator -Green light: Strong -2×AA Battery Omnidirectional Lavalier -Green light: full battery level RF signal 14.
- Page 9 Optional Items (Sold Separately) Group Setting: Select the GR (the letters under the GR Signal blinking), press +/- button to select the A/B group, after selecting, short press the menu button to exit and switch to the next setting. Wireless Handheld Microphone Plug-On XLR Transmitter Transmitter WH-M1 TX3-XLR...
-
Page 10: Operation
Mono/Stereo Output Selection: short press +/- button until Receiver Setting Output Mode is displayed. Then, long press the menu button until the Mono/Stereo under Output Mode Light is blinking, Power/Return Button and then short press+/- button to switch Mono and Stereo. Power ON/OFF: Long press this button for 2 seconds to power on/off. -
Page 11: Declaration Of Conformity
Transmitter ① Insert the omnidirectional lavalier microphone into the transmitter’s MIC port. GODOX Photo Equipment Co,Ltd. hereby declares that the This equipment are in ② Turn on the transmitter to set the relevant parameters. compliance with the essential requirements and other relevant provisions of EU Directive ③... - Page 12 FCC Caution 产品信息 本文件适用于相关 《产品保修信息》 ( 见后面说明 ) 所列产品， 其他非属此范围的产品或部件 ( 如促销品、 赠 This device complies with part 15 of the FCC Rules. Operation is subject to the 品及其他出厂后附加的部件等 ) 不在此保修承诺内。 following two conditions: (1) This device may not cause harmful interference, and 保修期...
-
Page 13: Warranty
If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you cannot provide valid warranty card, we may offer you maintenance service once confirmed that the product or accessory is involved in the maintenance scope, but that shall not be considered as our obligation.
