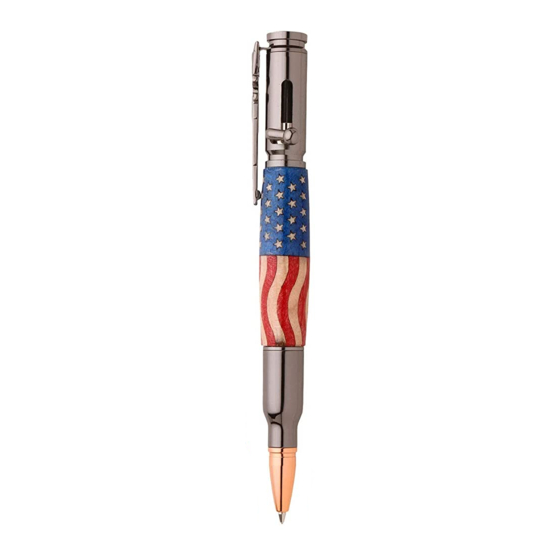

PKCP80XX
Kit pour stylo à mécanisme de verrou
PKCP80XX
Caractéristiques du kit:
• Tournage facile à un seul tube
• Peu d'assemblage
• Utilise les recharges de type Parker®
• Plusieurs finitions disponibles
• Longueur de l'ensemble 5-1/4"
• Maintenant offert avec deux positions de verrou
Accessoires requis:
• Mandrin à stylo 7mm
• Mèche de 3/8" #PKEXEC-38
• Ensemble de 2 collets PKCP3000BU
• Alésoir PKTRIMKIT avec arbre de 3/8"
• Pointe tournante
• Colle d'époxy ou cyanoacrylate
• Dimensions minimales de l'ébauche: 5/8" x 2-1/4"
Pointe
Ressort de recharge
Préparation de l'ébauche
• Tailler une ébauche selon la longueur du tube de laiton (ajouter 1/16" pour le découpage)
• Percer un trou de 3/8" de diamètre centré longitudinalement dans le centre de l'ébauche.
• Étendre de la colle uniformément sur la face externe du tube de laiton, et insérer, en tournant, ce dernier dans l'ébauche.
Centrer le tube dans l'ébauche et laisser sécher.
• Lorsque la colle est sèche, équarrir les extrémités de l'ébauche. Utiliser un alésoir de 8 mm ou une ponceuse à courroie ou à
disque afin que la longueur de l'ébauche égalise celle du tube de laiton.
• Équarrir jusqu'à ce que la longueur de l'ébauche égalise celle du tube de laiton. Si l'ébauche est plus longue que le tube de
laiton, ceci pourrait empêcher l'assemblage et le bon fonctionnement du mécanisme.
• Utiliser l'alésoir pour le nettoyage intérieur du tube.

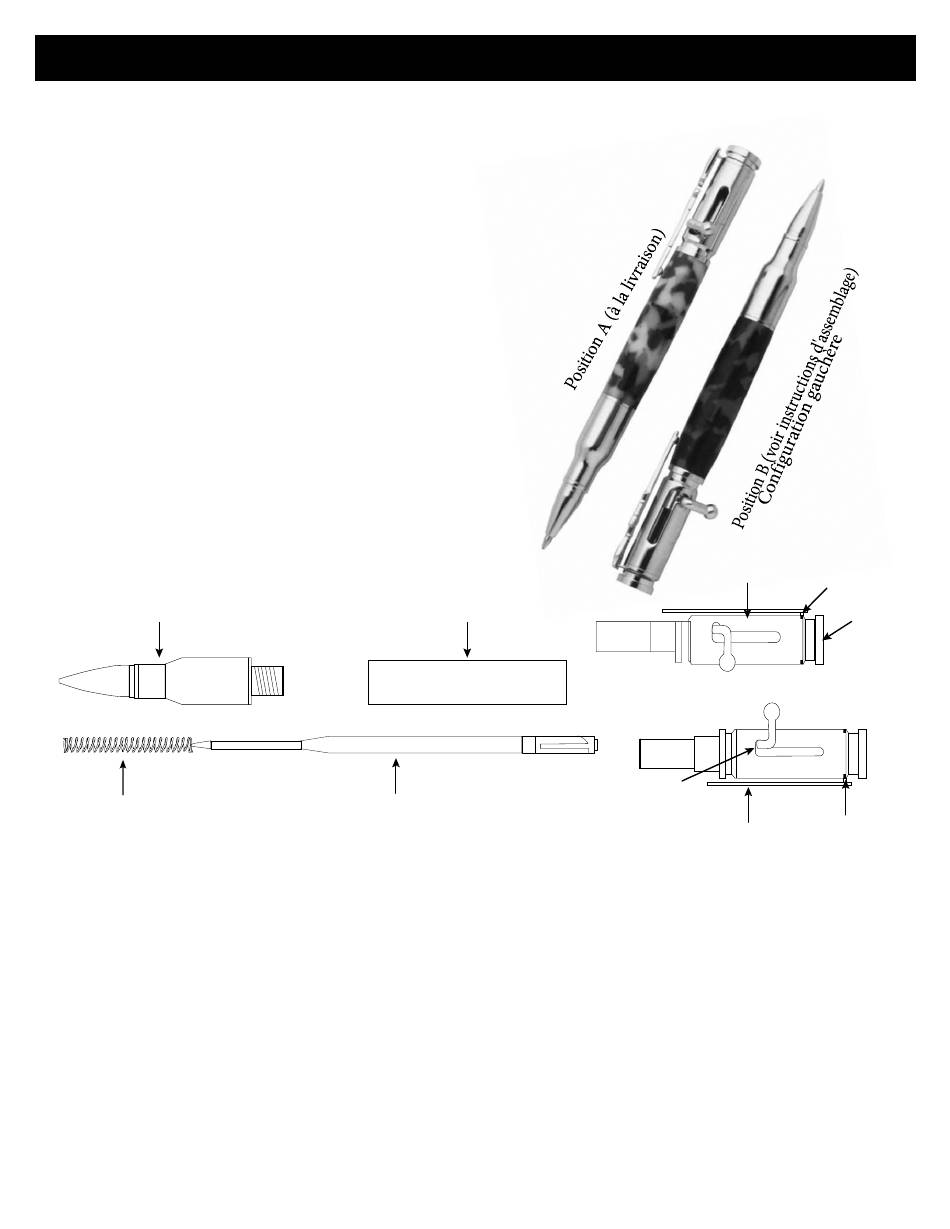

Figure A - Liste des pièces
Recharge
Position A
Tube
1-31/32"
Écrou de torsion
Mécanisme de torsion
PSI Woodworking Products
Embout
Fente A
Bouchon
Position B
Fente B
