BH FITNESS SK2000T Manual

BH FITNESS SK2000T Manual

Electronic monitor
Hide thumbs
Table of Contents
  • Indicaciones Generales
  • Puesta en Marcha
  • Cambio de Idioma
  • Instrucciones de Funcionamiento
  • Sintonización de Canales
  • General Instructions
  • Connecting the Machine
  • Monitor Configuration
  • Changing Language
  • Training Courses
  • Heart Rate Control
  • Channel Tuning
  • Deleting Unwanted Channels
  • Moving Channels
  • Allgemeine Hinweise
  • Ändern der Sprache
  • Indicaciones Generales
  • Puesta en Marcha
  • Instrucciones de Funcionamiento
  • Significado de Los Símbolos
  • Changing the Sound
  • Sleep Mode
  • Program Mode
  • What the Symbols Mean
  • Remarques Générales
  • Changement du Son
  • Mise en Marche
  • Mode Sleep
  • Signification des Symboles
  • Sleep-Modus
  • Erläuterung der Symbole
  • Indicações Gerais
  • Colocação Em Funcionamento
  • Instruções de Funcionamento
  • Significado Dos Símbolos
  • Indicazioni Generali
  • Significato Dei Simboli
  • Algemene Instructies
  • Betekenis Van de Gebruikte Symbolen

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 47

Quick Links

Download this manual
SK2000T
sportkoncept

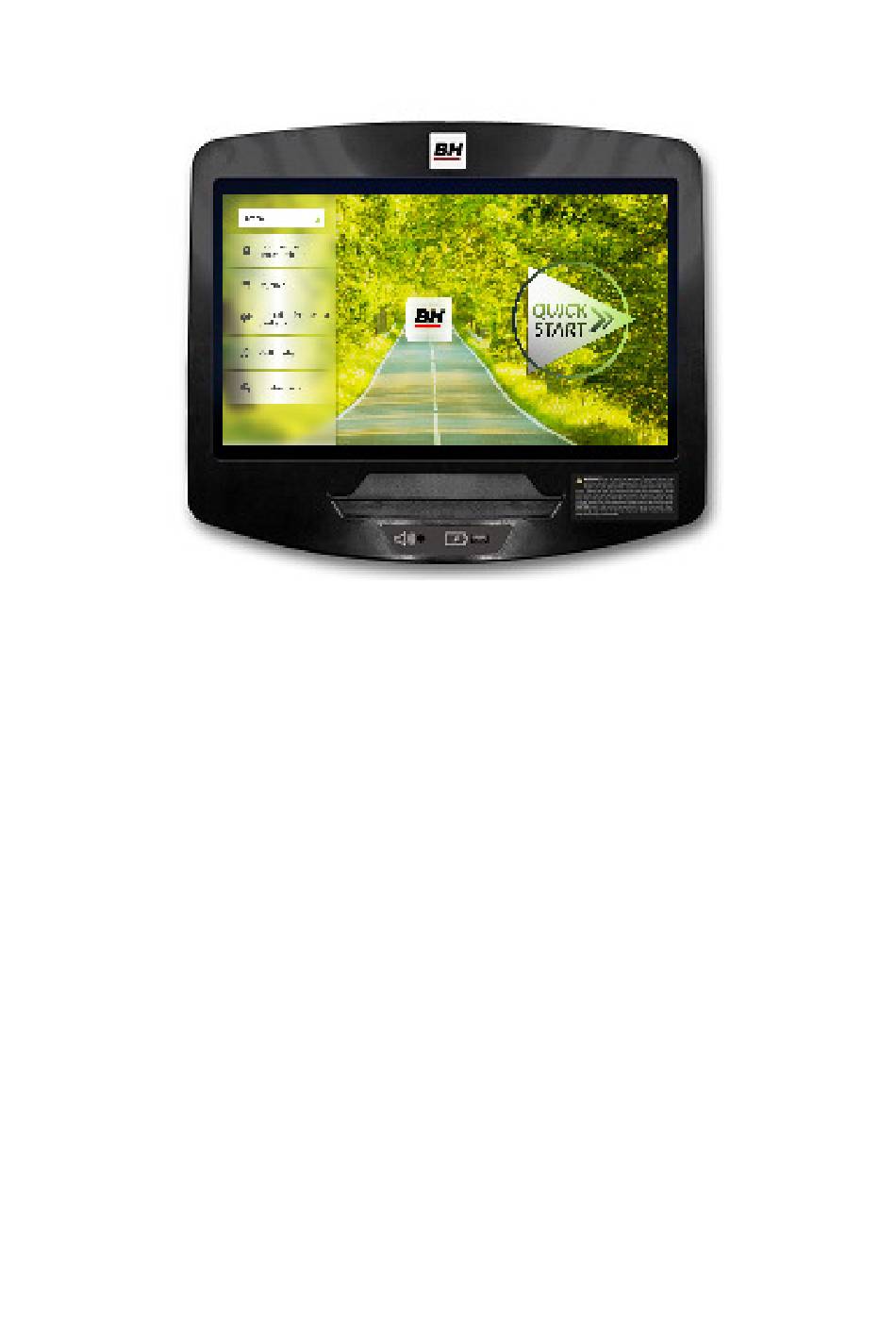

UNIDAD ELECTRÓNICA
ELECTRONIC MONITOR
ELEKTRONIKEINHEIT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SK2000T and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BH FITNESS SK2000T

Summary of Contents for BH FITNESS SK2000T

  • Page 1 SK2000T sportkoncept UNIDAD ELECTRÓNICA ELECTRONIC MONITOR ELEKTRONIKEINHEIT...

  • Page 2: Indicaciones Generales

    sportkoncept ESPAÑOL INDICACIONES GENERALES.- Este monitor electrónico está diseñado para ser utilizado de forma sencilla e intuitiva. Los textos que aparecen en la pantalla del televisor guiarán al usuario durante la realización del ejercicio. Sin embargo, recomendamos que el preparador físico lea atentamente esta sección con el fin de conocer a fondo el monitor electrónico y mostrar al usuario su funcionamiento de forma efectiva.

  • Page 3: Cambio De Idioma

    sportkoncept CONFIGURACION DEL MONITOR.- CAMBIO DE IDIOMA. Pantalla 1 Pantalla 2 1º.- Estando en la Pantalla 1: Pulse el Lenguaje que este activo en la parte superior izquierda. 2º.- Seguido le aparecerá en la Pantalla 1 una lista desplegada de idiomas como se puede ver en la pantalla 2: Seleccione el idioma que desee.

  • Page 4: Instrucciones De Funcionamiento

    sportkoncept INSTRUCCIONES DE FUNCIONAMIENTO.- MODO PROGRAMAS. Pantalla 1 Este monitor dispone de los siguientes programas: 8 programas en SESIONES ENTRENAMIENTO; programas OBJETIVO; programas de CONTROL DE FRECUENCIA CARDIACA y 1 programas en PRUEBA FISICA. Se acceden a todos ellos desde la Pantalla 1. SESIONES DE ENTRENAMIENTO.- En estas sesiones de entrenamiento se pueden diferenciar en dos categorías: A).- Programa MANUAL...
  • Page 5 sportkoncept Pantalla 1 Pantalla 7 Para elegir estos programas basta con entrar dentro de los programas en SESION DE ENTRENAMIENTO dentro de la pantalla 1 y elegir el programa deseado. Tras elegirlo, aparece una pantalla similar a la pantalla 7 en la que se configuran los parámetros y pulsando el botón de start comienza el programa elegido.
  • Page 6 SK2000T sportkoncept UNIDAD ELECTRÓNICA ELECTRONIC MONITOR ELEKTRONIKEINHEIT...
  • Page 7 sportkoncept ESPAÑOL INDICACIONES GENERALES.- Este monitor electrónico está diseñado para ser utilizado de forma sencilla e intuitiva. Los textos que aparecen en la pantalla del televisor guiarán al usuario durante la realización del ejercicio. Sin embargo, recomendamos que el preparador físico lea atentamente esta sección con el fin de conocer a fondo el monitor electrónico y mostrar al usuario su funcionamiento de forma efectiva.
  • Page 8 sportkoncept CONFIGURACION DEL MONITOR.- CAMBIO DE IDIOMA. Pantalla 1 Pantalla 2 1º.- Estando en la Pantalla 1: Pulse el Lenguaje que este activo en la parte superior izquierda. 2º.- Seguido le aparecerá en la Pantalla 1 una lista desplegada de idiomas como se puede ver en la pantalla 2: Seleccione el idioma que desee.
  • Page 9 sportkoncept INSTRUCCIONES DE FUNCIONAMIENTO.- MODO PROGRAMAS. Pantalla 1 Este monitor dispone de los siguientes programas: 8 programas en SESIONES ENTRENAMIENTO; programas OBJETIVO; programas de CONTROL DE FRECUENCIA CARDIACA y 1 programas en PRUEBA FISICA. Se acceden a todos ellos desde la Pantalla 1. SESIONES DE ENTRENAMIENTO.- En estas sesiones de entrenamiento se pueden diferenciar en dos categorías: A).- Programa MANUAL...
  • Page 10 sportkoncept Pantalla 1 Pantalla 7 Para elegir estos programas basta con entrar dentro de los programas en SESION DE ENTRENAMIENTO dentro de la pantalla 1 y elegir el programa deseado. Tras elegirlo, aparece una pantalla similar a la pantalla 7 en la que se configuran los parámetros y pulsando el botón de start comienza el programa elegido.
  • Page 11 sportkoncept Seleccione el tiempo introduciéndolo con los números que aparecen en la parte inferior y pulse el para confirmar el tiempo. Pulse el botón de start para comenzar el programa. Cuando se está realizando el programa se puede variar el parámetro nivel con su respectivas teclas de +/-. Pantalla 3 Una vez concluya el tiempo que se ha programado o se pulse la tecla Stop, pasará...
  • Page 12 sportkoncept CONTROL DE FRECUENCIA CARDIACA.- Es conveniente hacer un pequeño calentamiento antes de realizar el programa. Esto evitará posibles lesiones. Este programa permite hacer el ejercicio a un ritmo cardiaco (entre el 65% y el 85% del ritmo cardiaco máximo) y la máquina le ajustara el nivel de resistencia para lograr que en todo momento el usuario mantenga el ritmo cardiaco al nivel seleccionado.

  • Page 13: Sintonización De Canales

    sportkoncept Pantalla 11 Una vez concluya el programa o se pulse la tecla Stop, pasará a la Pantalla 11, en la que se muestra un resumen de los valores más importantes del ejercicio. Pulse la tecla Anterior o espere unos segundos y pasará a la Pantalla 1. MULTIMEDIA.- Pantalla 1 Pantalla 12...
  • Page 14 sportkoncept BORRAR CANALES NO DESEADOS.- Partiendo del menú principal ya con los canales sintonizados, siga las instrucciones para entrar en el backoffice como se puede ver en el apartado CONFIGURACION DEL MONITOR ENTRADA/SALIDA AL BACKOFFICE. Una vez dentro pulse la pestaña TV. En a la derecha de esta pestaña del menú oculto, sale un teclado con números y opciones.
  • Page 15 sportkoncept Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T).Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual). BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO AVISO.

  • Page 16: General Instructions

    sportkoncept ENGLISH GENERAL INSTRUCTIONS.- This electronic monitor is designed to be easy and intuitive to use. The messages that appear on the television screen will guide the user throughout the whole exercise. It is recommended that a gym instructor read through this section carefully to become fully familiar with operating the electronic monitor so that he/she can show the user correctly.

  • Page 17: Monitor Configuration

    sportkoncept MONITOR CONFIGURATION.- CHANGING LANGUAGE Screen 1 Screen 2 1.-From Screen 1: Click the appropriate language in the top left drop down menu. 2.-Select the desired language. ENTRANCE/EXIT OF BACKOFFICE MENU Screen 1 Screen 3 ENTRANCE: When viewing Screen 1, press QUICK START followed STOP, and you will be shown Screen 3.

  • Page 18: Training Courses

    sportkoncept OPERATING INSTRUCTIONS PROGRAM MODE. Screen 1 This monitor offers the following programs: 8 programs in TRAINING COURSES, 3 OBJECTIVE based programs, 1 HEART RATE CONTROL program and 1 PHYSICAL TEST. All can be accessed from Screen 1. TRAINING COURSES.- There are two categories of Training Courses: A) Manual program B) Pre-programmed Training Courses...
  • Page 19 sportkoncept Screen 1 Screen 7 To choose these programs simply press Training Courses on screen 1 and choose the desired program. After selecting one, you will see screen 8 (or something similar) in which the parameters can be selected and the start button will begin the workout.
  • Page 20 sportkoncept Screen 3 Once the alloted time has been completed or the Stop key is pressed, you will see Screen 11, which shows a summary workout. Press the previous button or wait a few seconds and the screen will return to Screen 1. - Distance- Screen 8 This regulates the distance planned for the workout.

  • Page 21: Heart Rate Control

    sportkoncept HEART RATE CONTROL.- It is highly recommended that a short warm up program be completed prior to beginning the Heart Rate Control program. This will prevent possible injury. This program allows the user to workout to a target heart rate (between 65% and 85% of maximum heart rate) by the machine adjusting the resistance level to achieve that targeted heart rate level at all times.

  • Page 22: Channel Tuning

    sportkoncept Screen 11 Once the workout is completed or the STOP key is pressed, you will see Screen 17, which shows a summary of the most important values of the exercise. Press the previous button or wait a few seconds and will go to the Screen MULTIMEDIA.- Screen 1 Screen 12...

  • Page 23: Deleting Unwanted Channels

    sportkoncept DELETING UNWANTED CHANNELS.- Starting from the main menu with channels tuned, follow the instructions on how to access BACKOFFICE on the MONITOR CONFIGURATION section ENTRANCE/EXIT OF BACKOFFICE MENU. Once inside click the TV tab. In a right of this tab from the hidden menu, exits a keyboard with numbers and options.
  • Page 24 sportkoncept Do not hesitate to get in touch with the Technical Assistance Service if you have any queries by phoning customer services (see last page in manual). BH RESERVES THE RIGHT TO MODIFY THE SPECIFICATIONS OF ITS PRODUCTS WITHOUT PRIOR NOTICE.

  • Page 25: Allgemeine Hinweise

    sportkoncept DEUTSCH ALLGEMEINE HINWEISE.- Dieses Trainingsgerät verfügt über einen elektrischen Stromgenerator, der die von dem Benutzer (während des Trainings) erzeugte Energie nutzt, um den Elektronik-Monitor und den Bremsregler zu versorgen. Dieser Elektronikmonitor ist so ausgelegt, dass er eine problemlose und intuitive Nutzung sicherstellt. Der Benutzer wird mit Hilfe der auf dem Bildschirm erscheinenden Texte durch die Trainingsübung geführt.

  • Page 26: Ändern Der Sprache

    sportkoncept KONFIGURIEREN DES MONITORS. ÄNDERN DER SPRACHE. Bildschirm 1 Bildschirm 2 1º.- Von Bildschirm 1 ausfolgen: Wählen Sie die Sprache, die oben links ausgewählt ist. 2º. Nach diesem Schritt (wie auf Bildschirm 1 angezeigt) folgt eine Auswahl mit verfügbaren Sprachen, wie auf Bildschirm 2 dargestellt ist. Wählen Sie eine Sprache aus.
  • Page 27 sportkoncept HINWEISE ZUR FUNKTIONSWEISE PROGRAMM-MODUS Bildschirm 1 Dieser Monitor verfügt über die folgenden Prgamme: 8 Programme in Trainings-Sitzungen, 3 zielorienterte Programme, 1 Herzfrequenz- Programm und 1 Fitnesstest. Alle sind von Bildschirm 1 zugänglich. TRAININGSEINHEIT Die Trainingseinheiten können in zwei Kategorien unterteilt werden: A) Manuelles Programm B) Weitere Trainingseinheiten MANUEL...
  • Page 28 sportkoncept Bildschirm 1 Bildschirm 7 Klicken Sie auf Trainingskurse (Bildschirm 1) und dann auf das gewünschte Programm. Danach erscheint ein Bildschirm, der Bildschirm 7 ähnlich ist. Hier können die Werte angepasst werden und mit der START Taste das Programm begonnen werden. Die Steigungsverstellung richtet sich nach den ausgewählten Programm. Während der Übung kann die Steigungsverstellung mit den Tasten +/- angepasst werden.
  • Page 29 sportkoncept Bildschirm 3 Wenn Sie die Taste STOP drücken, erscheint Bildschirm 3, der die wichtigsten Trainingswerte zeigt. Klicken Sie auf “zurück” oder warten Sie einige Sekunden und Sie kommen automatisch zu Bildschirm 1 zurück. Distanz Bildschirm 8 Stellen Sie die Distanz für die Übung ein. Klicken Sie wie auf Bildschirm 1 gezeigt auf das Obtivierungs-Programm.
  • Page 30 sportkoncept HERZFREQUENZ-KONTROLLE Vor der Ausführung des Programms ist es ratsam, eine kurze Aufwärmübung auszuführen. Dadurch können Verletzungen vermieden werden. Mit diesem Programm können Sie eine Übung mit einem konstanten Herzrhythmus (zwischen 60 und 95% des maximalen Herzrhythmus) ausführen. Das Gerät passt den Widerstand so an, dass der Benutzer kontinuierlich auf dem gewählten Niveau des Herzrhythmus bleibt.
  • Page 31 sportkoncept Bildschirm 11 Wenn Sie die Taste STOP drücken, erscheint Bildschirm 11, der die wichtigsten Trainingswerte zeigt. Klicken Sie auf “zurück” oder warten Sie einige Sekunden und Sie kommen automatisch zu Bildschirm 1 zurück. MULTIMEDIA Bildschirm 1 Bildschirm 12 Dieser Monitor hat 2 Multimedia- Funktionen: TV, Musik und Internet.
  • Page 32 sportkoncept NICHT GEWÜNSCHTE KANÄLE LÖSCHEN Folgen Sie den Anweisungen um in das Backoffice zu gelangen (oben beschrieben). Wählen Sie in dem Menü die Option TV. Auf der rechten Seite ist eine Tastatur mit Zahlen und Optionen zu sehen. Klicken Sie auf Menü, wodurch Sie in ein weiteres Untermenü gelangen. Mit den Pfeilen Ch ↑ / Ch ↓ wählen Sie Proramme bearbeiten aus.
  • Page 33 LINE sportkoncept BH HIPOWER SPAIN BH HIPOWER PORTUGAL BH HIPOWER UK EXERCYCLE,S.L. (Manufacturer) MAQUINASPORT, APARELHOS P.O.BOX 195 DE DESPORTO, S.A. Tel: 02037347554 01080 VITORIA (SPAIN) Rua do Caminho Branco Lote e-mail: Tel.: +34 945 29 02 58 8, ZI Oiã 3770-068 Oiã sales.uk@bhfitness.com Fax: +34 945 29 00 49 Oliveira do Bairro (PORTUGAL)
  • Page 34 SK2000L H800; H895; G930;R250 H720; H775, G815, G818 sportkoncept UNIDAD ELECTRÓNICA ELECTRONIC MONITOR UNITÉ ÉLECTRONIQUE ELEKTRONIKEINHEIT UNIDADE ELECTRÓNICA IMPIANTO ELETTRONICO ELEKTRONISCHE MONITOR...
  • Page 35 LINE sportkoncept Fig.1...
  • Page 36 LINE sportkoncept Fig.2 Fig.3...

  • Page 37: Indicaciones Generales

    LINE sportkoncept ESPAÑOL INDICACIONES GENERALES.- Este aparato de ejercicio esta equipado con un generador de corriente eléctrica, que aprovecha la energía desarrollada por el usuario (realizando el ejercicio), para alimentar el monitor electrónico y el regulador de frenada del mismo. Esta pantalla de monitor es táctil, para lo cual el pulsar una tecla es, posicionando el dedo, en la señalización de dicha tecla en la pantalla.
  • Page 38 LINE sportkoncept 3) CAMBIO DE IDIOMA. Estando la palabra ‘LANGUAGE’ parpadeando, pulse la tecla ENTER y le parpadeara el idioma, seleccione su idioma con las teclas LEVEL▲ y LEVEL▼ pulse la tecla ENTER y le volverá a parpadear la palabra “LANGUAGE”, con la tecla LEVEL▲, pase al punto 4 “Power”, del cuadro inferior adjunto.
  • Page 39 LINE sportkoncept CUADRO DE LOS PARÁMETROS PERSONALIZABLES Parámetro Descripción 1) Metric Cambio de velocidad de Km/h a Millas 2) Wheelsize Cambio de relaccion rpm - distancia recorrida Define el idioma en el que el monitor electrónico muestra los mensajes. 3) Language Opciones: Español;...
  • Page 40 LINE sportkoncept Los datos que se muestran en los LEDs (C) durante la realización del ejercicio son los siguientes: SPEED - VELOCIDAD: Se muestra un valor estimado de la velocidad lineal a la que se desplazaría una bicicleta con la cadencia de pedaleo del usuario. El valor se muestra en kilómetros por hora (Km/h). STEPS/MIN - PASOS/MIN: Muestra el número de pasos por minuto.

  • Page 41: Puesta En Marcha

    LINE sportkoncept -stop.- Tecla de parada. Si se pulsa durante la realización del ejercicio, éste se da por finalizado y la resistencia pasa a ser la resistencia mínima. Se muestra un resumen con los datos del ejercicio y se vuelve a la pantalla de inicio. En el modo Start/Ready, mantenga pulsada la tecla STOP durante 3 segundos, y el monitor cambiará...
  • Page 42 LINE sportkoncept MODO PROGRAMAS El monitor dispone de: 1 programa de perfil MANUAL; 8 PROGRAMAS con perfiles preprogramados; de un perfil programable por el usuario (USER); programas TEST masculino, y T E S T femenino; programa de ritmo cardiaco constante (H.R.C); programa de watios constantes (mod. H800/H895); programa distancia (mod.
  • Page 43 LINE sportkoncept P10 - P11 PROGRAMAS DE TEST VARON – MUJER. El objetivo del test es valorar la forma física del usuario. Para ello se ha de mantener una cadencia de pedaleo entre 70 y 80 revoluciones por minuto (R.P.M.) durante 5 minutos. La diferencia entre los programas de varón y mujer esta en los Watios, los valores del varón esta seleccionado en 150 W.
  • Page 44 LINE sportkoncept Comience el ejercicio con una cadencia de pedaleo entre 70 y 80 R.P.M, coloque sus manos sobre los sensores de pulso (hand-grip) situados en el manillar o en el caso de disponer de banda medidora de pulso telemétrica colóquesela en el pecho, si en el caso de bajar el numero de R.P.M. le mostrara en el display de matriz de LEDs superior (A) Fig.2 R.P.M , y si sobrepasa las revoluciones le mostrara en el display R.P.M .
  • Page 45 LINE sportkoncept Pulse las teclas numéricas para modificar e introducir un número de dos dígitos (valores: 10 ~ 60 . Si se introduce un número inadecuado, se mostrará el número por defecto. Introduzca un número adecuado y pulse ENTER para confirmar e iniciar el programa. Tras finalizar el último ajuste, pulse Enter para acumular todos los valores.

  • Page 46: Significado De Los Símbolos

    LINE sportkoncept PRECAUCIÓN. Antes de comenzar cualquier programa de ejercicio, debe de consultar a su médico y comunicarle la intensidad del ejercicio. Si utiliza un marcapasos no utilice la banda del pecho hasta que haya consultado con su médico. SIGNIFICADO DE LOS SÍMBOLOS.- En la pantalla pueden aparecer una serie de símbolos o de palabras con el siguiente significado: Símbolo del corazón y una interrogante: No se ha colocado la banda del pecho o no se la ha colocado adecuadamente.
  • Page 47 LINE sportkoncept ENGLISH GENERAL INSTRUCTIONS.- This exercise machine is equipped with a dynamo that makes use of the energy produced by the user (while exercising) to power the electronic monitor and the brake controller. This monitor screen is touch sensitive, so to press a key just place your finger on the said key displayed on the screen.

  • Page 48: Changing The Sound

    LINE sportkoncept 4) SELF OR ELECTRICALLY POWERED.- With the word “Power” flashing, press the ENTER key and the word ON or OFF will start flashing. Select the option that is flashing by using the LEVEL ▲ and LEVEL ▼ keys. The ON option is used to keep the monitor on at all times.
  • Page 49 LINE sportkoncept PERSONALISED SETTINGS PANEL Setting Description 1) Metric Change speed unit from km/h to mph 2) Wheelsize Change rpm – distance travelled ratio Defines the language in which messages are displayed on the monitor. 3) Language Options: Spanish, Portuguese, English, French, German, Dutch, Italian. Defines the method of operating the machine, between self-powered or connected to the main power supply.
  • Page 50 LINE sportkoncept The data that is displayed on the LEDs (C) during exercise are as follows: - SPEED: This shows an estimated value of the linear velocity at which a bicycle would be travelling based on the user’s pedalling rate. The value is displayed in kilometres per hour (km/h or mph) -RPM: This shows the current pedalling rate during exercise.

  • Page 51: Sleep Mode

    LINE sportkoncept -quick/start- Quick start key. When this key is pressed, provided that the LED on the key is flashing, exercise will begin in manual mode. STARTING.- In order to switch the monitor on it is necessary to pedal so that the crank spins at 45 r.p.m, as soon as it reaches 45 r.p.m the monitor will come on and remain on for 60 seconds so that you can program it.
  • Page 52 LINE sportkoncept P1 - P8 GRAPHIC PROGRAMS.- With the monitor switched on, the top LED array (A), Fig.2, will display the profile and the letter “M” for manual. The LEVEL▲ and LEVEL▼ keys are used to display the various pre-programmed profiles. Once a specific profile has been selected press the ENTER key.
  • Page 53 LINE sportkoncept Next, the bottom alphanumeric screen (B), Fig.2, will ask for an age value (between 10 and 99), select your age by using the number keys (F), Fig.3, press ENTER. The top LED array (A), Fig.2, will display a flashing heart symbol. Place your hands on the pulse sensors (handgrip) located on the handlebar or place the telemetric chest band on your chest, if you have one.
  • Page 54 LINE sportkoncept AUTOMATIC EXERTION SETTING At the beginning of the exercise the machine sets the exertion level to minimum, i.e. 50W, until the first pulse reading is taken. Once the pulse rate is established the program calculates your heart rate every X seconds (this period can be modified between 20 to 60 seconds within the SPR program).
  • Page 55 LINE sportkoncept AUTOMATIC EXERTION SETTING- After starting in Training Mode, the program will calculate the WATT value every X seconds (This "X" value can be modified by the user in the SWR program on the monitor). The method for setting the WATT rate is as follows: 1.

  • Page 56: What The Symbols Mean

    LINE sportkoncept WHAT THE SYMBOLS MEAN.- A series of symbols or words may appear on the screen, meaning the following: Heart symbol and a question mark: The chest band has not been fitted or is fitted incorrectly. Flashing heart symbol: This symbol only appears in the tests.

  • Page 57: Remarques Générales

    LINE sportkoncept FRANÇAIS REMARQUES GÉNÉRALES.- Cet appareil d’exercice est équipé d’un générateur de courant électrique qui utilise l’énergie produite par l’utilisateur (pendant l’exercice) pour alimenter le moniteur électronique et le régulateur de freinage de celui-ci. Cet écran de moniteur étant tactile, pour appuyer sur une touche il faudra placer le doigt sur l’icône de cette touche située sur l’écran.

  • Page 58: Changement Du Son

    LINE sportkoncept 4) ALIMENTATION AUTOGÉNÉRÉE OU ÉLECTRIQUE.- Avec le mot Power en train de clignoter, appuyez sur ENTER et le mot ON ou OFF clignotera, avec les touches LEVEL▲ et LEVEL▼ sélectionnez l’option qui clignote à l’écran. L’option ON permet de maintenir le moniteur allumé en permanence. Si vous avez sélectionné l’option ON, il faudra que la machine soit branchée avec l’adaptateur à...
  • Page 59 LINE sportkoncept TABLEAUX DES PARAMÈTRES PERSONNALISABLES Paramètre Description 1) Metric Passer la vitesse en km /h aux milles 2) Wheelsize Changement du rapport tpm (tours par minutes) – distance parcourue Définit la langue d’affichage des messages sur le moniteur. 3) Language Langues: espagnol, portugais, anglais, français, allemand, hollandais, italien.
  • Page 60 LINE sportkoncept Les informations montrées par les LED (C) durant la réalisation de l’exercice sont: -SPEED - VITESSE: Affichage d’une valeur approximative de la vitesse linéaire de déplacement de la bicyclette à la cadence de pédalage de l’utilisateur. La valeur est affichée en kilomètres/heure (km/h). -STEPS/MIN.

  • Page 61: Mise En Marche

    LINE sportkoncept -stop.- Touche d’arrêt. Si cette touche est appuyée pendant l’exercice, celui-ci sera entendu être terminé et la résistance passe à la résistance minimale. Un résumé des données de l’exercice est affiché et le programme retourne à l’écran de démarrage. En mode Start/Ready, appuyez sur la touche STOP pendant 3 secondes;...
  • Page 62 LINE sportkoncept Si durant l’affichage des informations relatives aux valeurs moyennes, aucune touche n’est appuyée, si l’utilisateur ne réalise pas d’exercice et s’il appuie sur la touche STOP, la machine passera au programme manuel. MODE PROGRAMMES.- Le moniteur dispose des programmes suivants:1 programme de profil MANUEL; 8 PROGRAMMES avec profils préprogrammés, un profil programmable par l’utilisateur (USER);...
  • Page 63 LINE sportkoncept En appuyant sur la touche STOP, le programme s’interrompt et l’écran alphanumérique inférieur (B) Fig.2, affichera la moyenne des valeurs TEMPS DE L’EXERCICE, DISTANCE PARCOURUE, VITESSE MOYENNE; CALORIES BRÛLÉES, pendant l’exercice. Ces informations seront affichées deux fois toutes les cinq secondes.
  • Page 64 LINE sportkoncept Appuyez sur ENTER pour modifier la fréquence cardiaque objectif et la fenêtre LED affichera (INTRODUISEZ CONSIGNE DE POULS <40-220>). Appuyez sur les chiffres et la fenêtre LED affichera (POULS= xxx) avec les valeurs introduites qui clignotent. Appuyez sur les chiffres pour modifier et introduire un nombre à...
  • Page 65 LINE sportkoncept P13 PROGRAMME WATTS CONSTANTS.- Ce programme permet de sélectionner le niveau de puissance en ( watts) pour la réalisation de l’exercice. La puissance développée (watts) dépend de la vitesse et de l’effort avec lesquels l’exercice est effectué. La machine règle elle-même le niveau de l’effort pour que l’utilisateur puisse développer toujours la même puissance et ce indépendamment du rythme de pédalage de ce niveau.

  • Page 66: Signification Des Symboles

    LINE sportkoncept NOTE: Quel que soit le moment du programme (le temps ne sera pas interrompu), il sera possible de modifier le niveau programmé des watts, par l’intermédiaire des touches LEVEL▲ et LEVEL▼. Le niveau programmé des watts clignotera à l’écran. Pour capter la fréquence cardiaque de l’utilisateur, la machine est équipée de senseurs manuels (hand-grip).
  • Page 67 LINE sportkoncept “BIENVENUE A HI POWER” “APPUYEZ SUR LES FLECHES POUR SELECTIONNER LE PROFIL” “APPUYEZ SUR QUICK/START POUR DEMARRER” “APPUYEZ SUR ENTREE POUR COMMERCER LE PROFIL” “ERREUR” “CONSULTEZ LE SERVICE TECHNIQUE” “INTRODUIRE VOTRE AGE <10-99>” “INTRODUIRE VOTRE POIDS <30-199> KG” “INTRODUIRE VOTRE POIDS <70-400>...
  • Page 68 LINE sportkoncept DEUTSCH ALLGEMEINE HINWEISE Dieses Trainingsgerät ist mit einem elektrischen Stromgenerator ausgestattet, der die von dem Benutzer erzeugte Energie (während des Trainings) nutzt, den Elektromotor und Bremsregler des Geräts zu versorgen. Dies ist ein Touchscreen-Monitor, für die das Drücken einer Taste ist Auflegen des Fingers auf der Taste Signalisierung auf dem Bildschirm.
  • Page 69 LINE sportkoncept 3) ÄNDERN DER SPRACHE.- Wenn das Wort ‘LANGUAGE’ blinkt, betätigen Sie bitte ENTER, nun blinkt die Sprache. Wählen Sie Ihre Sprache mit den Tasten LEVEL▲ und LEVEL▼ und betätigen Sie ENTER. Nun blinkt das Wort “LANGUAGE” erneut. Mit der Taste LEVEL▲ gehen Sie bitte auf Punkt 4 (Power) im unteren Fenster. Wenn Sie den Personalisierungsmodus verlassen wollen, betätigen Sie bitte die STOP-Taste.
  • Page 70 LINE sportkoncept TABELLE DER PERSONALISIERBAREN DATE Parameter Beschreibung 1) Metric Ändern der Geschwindigkeit von Km. / h auf Millas 2) Wheelsize Wechsel zwischen Upm und zurückgelegter Strecke Definition der Sprache, in der die Hinweise des Monitors angezeigt werden. 3) Language Optionen: Spanisch, Portugiesisch, Englisch, Französisch, Deutsch, Holländisch, Italienisch Definition der Funktionsweise des Geräts zwischen Eigenversorgung und...
  • Page 71 LINE sportkoncept Die LEDs (C) zeigen während der Übung folgende Daten an: -SPEED - GESCHWINDIGKEIT. Es wird ein geschätzter Wert für die lineare Geschwindigkeit angegeben, mit der sich ein Fahrend mit der Pedalfrequenz des Benutzers fortbewegen würde. Dieser Wert wird in km/h angezeigt.

  • Page 72: Sleep-Modus

    LINE sportkoncept -stop.- Stop-Taste. Wird diese während der Übung betätigt, gilt diese als beendet und das Widerstandsniveau geht auf minimale Stufe. Es wird eine Zusammenfassung der Übungsdaten angezeigt und der Anfangsbildschirm erscheint. Halten Sie im Start/Ready Modus die STOP-Taste 3 Sekunden gehalten und die Konsole schaltet automatisch auf den Aus-Status.
  • Page 73 LINE sportkoncept Siehe hierzu die Graphik der vorprogrammierten Programme auf den letzten Seiten dieses Handbuchs. P1 - P8 GRAPHIKPROGRAMME.- Wenn der Monitor eingeschaltet ist, erscheint auf dem oberen LED-Display (A) Fig.2 das Profil und der Buchstabe “M” für manuell. Um die verschiedenen vorprogrammierten Profile anzuzeigen, benutzen Sie bitte die Tasten LEVEL▲...
  • Page 74 LINE sportkoncept Betätigt man die STOP-Taste, wird das Programm unterbrochen und auf dem unteren alphanumerischen Bildschirm Fig.2 erscheinen ¨Durchschnittswerte für ÜBUNGSDAUER, STRECKE, GESCHWINDIGKEIT, VERBRAUCHTE KALORIEN, die während der Übung erreicht wurden. Sie werden zwei Mal in 5-sekündigem Abstand angezeigt. Wird während der Anzeigedauer der Werte keine Taste betätigt, keine Übung ausgeführt oder die STOP- Taste betätigt, wird auf das manuelle Programm gewechselt.
  • Page 75 LINE sportkoncept Betätigen Sie ENTER, um den eingegebenen Herzrhythmus zu ändern. Das LED-Fenster zeigt an: (PULSWERT EINGEBEN <40-220>). Betätigen Sie die numerischen Tasten und das LED-Fenster zeigt:(PULS= xxx) und die eingegebenen Werte blinken. Betätigen Sie die numerischen Tasten, um die Änderung vorzugeben und eine dreistellige Zahl (Werte: 40 ~ 220 einzugeben.
  • Page 76 LINE sportkoncept Es wird empfohlen unterhalb von 85% des maximalen Herzrhythmus zu arbeiten. Wird kein System zur Herzrhythmusmessung verwendet, erscheint auf dem Bildschirm das Herzsymbol mit einem Fragezeichen. Erhält das Gerät auch weiterhin keine Angaben zum Herzrhythmus, wird des unterbrochen. Danach muss eine neue Programmanwahl ausgeführt werden.

  • Page 77: Erläuterung Der Symbole

    LINE sportkoncept ANMERKUNG: An jeder Stelle des Programms (die Zeit wird nicht gestoppt), kann das programmierte Wattniveau mit Hilfe der Tasten LEVEL▲ und LEVEL▼ geändert werden. Das programmierte Wattniveau erscheint blinkend auf dem Bildschirm. Das Gerät ist mit Handsensoren (Hand-Grip) ausgestattet, die den Herzrhythmus des Benutzers erfassen. Es ist jedoch auch mit dem telemetrischen System vereinbar, das aus einem Sender (Brustband) und einem im Monitor integrierten Empfänger besteht.
  • Page 78 LINE sportkoncept “WILLKOMMEN BEI HI POWER” “PROFIL MIT PFEILTASTEN ANWAEHLEN” “UM ZU BEGINNEN. QUICK/START BETAETIGEN” “UM PROFIL ZU STARTEN. ENTER BETAETIGEN” “FEHLER” “TECHNISCHEN KUNDENDIENST KONSULTIEREN” “ALTER EINGEBEN <10-99>” “GEWICHT EINGEBEN <30-199> KG” “GEWICHT EINGEBEN <70-400> LB” “DAUER DER UEBUNG EINGEBEN <10-60> MINUTEN” “WATTWERT EINGEBEN <25-400>”...

  • Page 79: Indicações Gerais

    LINE sportkoncept PORTUGUÊS INDICAÇÕES GERAIS.- Este aparato de exercício vem equipado com um gerador de corrente eléctrica, que aproveita a energia gerada pelo usuário (realizando o exercício), para alimentar o seu monitor electrónico e o seu regulador de travagem. Este ecrã monitor de é sensível ao toque; para carregar numa tecla, basta posicionar o dedo na indicação dessa tecla no ecrã.
  • Page 80 LINE sportkoncept 4) ALIMENTAÇÃO AUTOGERADA OU ELÉCTRICA.- Estando a palavra Power a piscar, clique na tecla ENTER e piscará a palavra ON ou OFF; com as teclas LEVEL▲ e LEVEL▼ seleccione a opção que se mostra a piscar. A opção ON é para manter o monitor sempre aceso. Se escolheu a opção ON é necessário que a máquina esteja ligada com o adaptador à...
  • Page 81 LINE sportkoncept QUADRO DOS PARÂMETROS PERSONALIZÁVEIS Parâmetro Descrição 1) Metric Mudança da velocidade de Km / h a Milhas 2) Wheelsize Mudança da relação rpm – distância percorrida Define o idioma no qual o monitor electrónico mostra as mensagens. 3) Language Opções: Espanhol;...
  • Page 82 LINE sportkoncept Os dados que se mostram nos LEDs (C) durante a realização do exercício são os seguintes: -SPEED – VELOCIDADE: Mostra-se uma estimativa da velocidade linear à qual se deslocaria uma bicicleta com a cadência do pedalar do usuário. O valor mostra-se em quilómetros por hora (Km/h). -STEPS/MIN –...

  • Page 83: Colocação Em Funcionamento

    LINE sportkoncept -stop.- Tecla de paragem. Se for apertada durante a realização do exercício, este dar-se-á por finalizado e a resistência passará a ser a resistência mínima. Mostrar-se-á um resume com os dados do exercício e voltará ao ecrã do início. No modo Start/Ready, mantenha premida a tecla STOP durante 3 segundos e a consola mudará...
  • Page 84 LINE sportkoncept MODO PROGRAMAS.- O monitor possui: 1 programa de perfil MANUAL; 8 PROGRAMAS com perfis previamente programados; um perfil programável pelo usuário (USER); programas TESTE masculino e TESTE feminino; programa de ritmo cardíaco constante (H. R. C) e programas de watts constantes (mod. H800 / H895) / programa de controlo de distância (mod.
  • Page 85 LINE sportkoncept P10 – P11 PROGRAMAS DO TESTE HOMEM – MULHER.- O objectivo do teste é o de valorar a forma física do usuário. Para isso deverá manter uma cadência do pedalar entre as 70 e as 80 revoluções por minuto (R.P.M.) durante 5 minutos. A diferença entre os programas de homem e mulher está...
  • Page 86 LINE sportkoncept Comece o exercício com uma cadência do pedalar entre os 70 e os 80 R.P.M.; coloque as suas mãos sobre os sensores de pulsação (hand-grip) situados no guiador ou no caso de possuir a banda telemétrica para medir a pulsação, coloque-a no peito; no caso duma diminuição do número de R.P.M. aparecerá no display de matriz dos LEDs superior (A) Fig.2, R.P.M.
  • Page 87 LINE sportkoncept Carregue nas teclas numéricas para modificar e introduzir um número de dois dígitos (valores: 10 ~ 60 . Se se introduzir um número inadequado, aparecerá o número por defeito. Introduza um número correcto e carregue em ENTER para confirmar e iniciar o programa. Após finalizar o último ajuste, carregue em Enter para acumular todos os valores.

  • Page 88: Significado Dos Símbolos

    LINE sportkoncept diminuindo à medida que se faz exercício. A resistência é Nível 9 e muda na linha seguinte a cada minuto. Se a velocidade (RPM) não for suficiente, a matriz de pontos mostrará (RPM ) e passará ao modo de pausa depois de 15 segundos.

  • Page 89: Indicazioni Generali

    LINE sportkoncept ITALIANO INDICAZIONI GENERALI.- Quest’apparecchio per gli esercizi è dotato di un generatore a corrente elettrica, che approfitta l’energia sviluppata dall’utente (mentre esegue l’esercizio), per alimentare il monitor elettronico ed il regolatore di frenata allo stesso tempo. Lo schermo del presente monitore è tattile per cui per selezionare un tasto, si posiziona il dito sul segnale del tasto relativo sullo schermo.
  • Page 90 LINE sportkoncept 4) ALIMENTAZIONE AUTOGENERATA O ELETTRICA. Mentre lampeggia la parola Power, premere il tasto ENTER e lampeggerà la parola ON od OFF, con i tasti LEVEL▲ y LEVEL▼selezionare l’opzione che sta lampeggiando. L’opzione ON è per mantenere il monitor sempre acceso. Se si è scelta l’opzione ON è necessario che la macchina sia inserita insieme all’adattatore alla rete elettrica una volta scelta l’opzione premere il tasto ENTER per confermare e tornerà...
  • Page 91 LINE sportkoncept QUADRI DEI PARAMETRI PERSONALIZZABILI Parametro Descrizione 1) Metric Cambio della velocità da km / h a Miglia 2) Wheelsize Cambio della relazione rpm – distanza percorsa Definisce la lingua in cui il monitor elettronico mostra i messaggi. 3) Lingua Opzioni: Spagnolo;...
  • Page 92 LINE sportkoncept I dati che si visualizzano nei LEDs ( C) durante la realizzazione dell’esercizio sono i seguenti: -SPEED – VELOCITÀ: Si mostra un valore stimato della velocità lineare cui si muoverebbe una bicicletta con la cadenza della pedalata dell’utente. Il valore si mostra in chilometri per ora (km/h). -STEPS/MIN –...
  • Page 93 LINE sportkoncept Se vi trovate nel modo Start/Ready, mantenere premuto il tasto STOP per 3 secondi, e la consola cambierà automaticamente lo stato di spegnimento con un segnale acustico se l’opzione POWER nel modo di progetto è accesa. -quick / start.- Tasto di avvio rapido.
  • Page 94 LINE sportkoncept P1 - P8 PROGRAMAMI DI GRAFICI. Una volta acceso il monitor, apparirà sul display di matrice a LEDs superiore (A) Fig.2 il profilo e la lettera “M” di manuale. Per visualizzare i differenti profili preprogrammati si utilizzano i tasti LEVEL▲ e LEVEL▼. Una volta che si è...
  • Page 95 LINE sportkoncept P10 – P11 PROGRAMMI DI TEST UOMO – DONNA. L’obiettivo del test è dare un valore alla forma fisica dell’utente. Per questo bisogna mantenere una cadenza di pedalata tra 70 e 80 rivoluzioni per minuto (R.P.M.) durante 5 minuti. La differenza tra i programmi disegnati per uomo e donna è...
  • Page 96 LINE sportkoncept Iniziate l’esercizio con una cadenza della pedalata tra i 70 e gli 80 R.P.M., appoggiare le mani sui sensori da polso (hand-grip) situati sul manubrio oppure nel caso in cui si dispone di una fascia misuratrice del polso telemetrica collocarla sul petto, nel caso in cui diminuisce il numero di R.P.M.
  • Page 97 LINE sportkoncept La matrice dei punti indicherà ( ? 10 ) e lampeggerà il numero corrispondente. Premere i tasti numerici per modificare ed inserire un numero a due cifre (valori: 10 ~ 60 . Se s’inserisce un numero adeguato, s’indicherà il numero per difetto. Inserire un numero adeguato e premere ENTER per confermare ed iniziare il programma.

  • Page 98: Significato Dei Simboli

    LINE sportkoncept NOTA: In qualsiasi momento del programma (il tempo non si fermerà) si potrà variare il livello di watt programmato, utilizzando per ottenere ciò LEVEL▲ e LEVEL▼. Il livello di watt programmato apparirà sul display lampeggiando. La macchina, è equipaggiata di sensori manuali (hand-grip) per la captazione del ritmo cardiaco dell’utente, però...
  • Page 99 LINE sportkoncept “BENVENUTO A HI POWER” “PREMA LE FRECCE PER SCEGLIERE PROFILO” “PREMA QUICK/START PER COMINCIARE” “PREMA ENTER PER COMINCIARE IL PROFILO” “ERRORE” “CONTATTI IL SERVIZIO TECNICO” “INTRODUCA LA SUA ETA <10-99>” “INTRODUCA IL SUO PESO <30-199> KG” “INTRODUCA IL SUO PESO <70-440> LB” “INTRODUCA IL TEMPO D ESERCIZIO <10-60>...

  • Page 100: Algemene Instructies

    LINE sportkoncept NEDERLANDS ALGEMENE INSTRUCTIES.- Dit gymnastiektoestel is uitgerust met een dynamo die gebruik maakt van de energie die geproduceerd wordt door de gebruiker (tijdens het beoefenen) om de elektronische monitor en de remcontrole van drijfkracht te voorzien. Het monitor scherm is drukgevoelig, dus om op een toets te drukken hoeft u slechts uw vinger op genoemde toets op het scherm te plaatsen.
  • Page 101 LINE sportkoncept 3) WIJZIGEN TAAL Terwijl het woord “LANGUAGE" oplicht, druk op ENTER en de huidige taal begint te knipperen. Selecteer uw taal door gebruik te maken van de toetsen LEVEL▲ en LEVEL▼, druk vervolgens op ENTER waarna het woord “LANGUAGE” weer zal beginnen te knipperen, ga verder naar de (4 POWER) instelling op het aangrenzende onderste scherm door gebruik te maken van de toets LEVEL▲.
  • Page 102 LINE sportkoncept Druk op STOP om de aanpassingsmodus te verlaten, waarna het handleidingsprogramma op de LED-reeks (A) zal worden getoond. Begin met oefenen en u zult zien dat de wijzigingen zijn aangebracht. AANGEPAST INSTELLINGENPANEEL Instelling Beschrijving 1) Metric Wijzig snelheidseenheid van km/uur tot mijl/uur Wijzig rpm / afgelegde afstand-ratio Wheelsize Definieer de taal waarin boodschappen worden getoond op de monitor.
  • Page 103 LINE sportkoncept De gegevens die weer worden gegeven op de LED’s (C) gedurende de oefening zijn als volgt: -SPEED: Dit toont een geschatte waarde van de lineaire snelheid die een fiets zou hebben gebaseerd op de pedaalsnelheid van de gebruiker. De waarde wordt weergegeven in kilometers per uur (km/h). -STEPS/MIN: - STM: Dit geeft het aantal stappen per minuut weer.
  • Page 104 LINE sportkoncept -stop.- Stoptoets. Als tijdens de sessie hierop gedrukt wordt, zal de oefening als beëindigd beschouwd worden en zullen inspanningsinstellingen zakken naar een minimaal niveau. Een samenvatting van alle oefeningsgegevens zal worden weergegeven en daarna zal de monitor terugkeren naar het startscherm. Houd de STOP-toets 3 seconden naar beneden in de modus Start/Ready (Start/Gereed), waarna de console, als onder de projectmodus de optie POWER ingeschakeld is, met een biep automatisch uit zal gaan.
  • Page 105 LINE sportkoncept PROGRAMMAMODUS.- De monitor heeft: 1 MANUAL-profielprogramma; 8 voorgeprogrammeerde PROGRAM-profielen; een profiel programmeerbaar door de gebruiker (USER), als ook een man-TEST, vrouw-TEST, steady pulse rate (H.R.C) en steady watt rate (mod. H800 / H895) / afstandscontrole (mod.G930) -programma’s. Zie voorgeprogrammeerde programmagrafieken aan het eind van deze handleiding. P1 - P8 GRAFISCHE PROGRAMMA’S.- Met de monitor ingeschakeld zal de bovenste LED-reeks (A), Fig.2, het profiel en de letter “M”...
  • Page 106 LINE sportkoncept P10 – P11 MAN - VROUW TESTPROGRAMMA’S.- Het doel van deze test is het conditieniveau van de gebruiker te beoordelen. Om dit te doen moet u een pedaalsnelheid kunnen handhaven van tussen de 70 tot 80 omwentelingen per minuut (r.p.m) gedurende 5 minuten. Watts.
  • Page 107 LINE sportkoncept Druk op de getallentoetsen om een 2-cijferig getal te wijzigen en in te voeren (waarden: 10 ~ 60 . Als het getal buiten deze grenswaarden valt, zal de standaard tijdsinstelling weergegeven worden. Voer een waarde in binnen genoemde grenswaarden en druk op ENTER om te bevestigen, waarna u het programma kunt starten.
  • Page 108 LINE sportkoncept P13 STEADY WATT RATE-PROGRAMMA.- Dit programma stelt u in staat het voedingsniveau (in Watt) waarop u wilt werken te selecteren. De kracht die ontwikkeld wordt (in Watt) is gebaseerd op de door u gemaakte inspanning en de snelheid waarmee u de oefening doet.

  • Page 109: Betekenis Van De Gebruikte Symbolen

    LINE sportkoncept Als de werkelijke WATT-waarde hoger is dan of gelijk aan 75% van de WATT-doelwaarde, zal het inspanningsniveau automatisch verlaagd worden in stapjes van 3 tot minimaal NIVEAU 1. OPMERKING: U kunt de geprogrammeerde watt-waarde op elk moment gedurende de oefening wijzigen door gebruik te maken van de toetsen LEVEL▲...
  • Page 110 LINE sportkoncept “WELKOM BIJ HI POWER” “DRUK OP DE PIJLEN OM HET PROFIEL TE SELECTEREN” “DRUK QUICK/START OM TE BEGINNEN” “DRUK OP ENTER OM HET PROFIEL TE STARTEN” “ERROR” “NEEM CONTACT OP MET DE TECHNISCHE DIENST” “GEEF UW LEEFTIJD IN <10-99>” “GEEF UW GEWICHT IN <30-199>...
  • Page 111 LINE sportkoncept PERFILES DE LOS PROGRAMAS; (GB) PROGRAM PROFILES; PROFILS DES PROGRAMMES ; PROGRAMMPROFILE ; PERFIS DOS PROGRAMAS ; PROFILI DEI PROGRAMMI; (NL) PROGRAMMAPROFIELEN H800 / H895 / H720 / H775 P-10 P-11 P-12 P-13 G930 / G815 / G818 P-10 P-11 P-12...
  • Page 112 LINE sportkoncept R250...
  • Page 113 LINE sportkoncept BH HIPOWER SPAIN BH HIPOWER PORTUGAL BH HIPOWER UK EXERCYCLE,S.L. (Manufacturer) MAQUINASPORT, S.A. Unit 12 Arlington Court P.O.BOX 195 Zona Industrial Giesteira Newcastle Staffs 01080 VITORIA (SPAIN) Terreirinho 3750-325 Agueda ST5 6SS Tel.: +34 945 29 02 58 (PORTUGAL) UK 0844 3353988 Fax: +34 945 29 00 49...
