ATTENTION
la machine peut être endommagée si un nez non approprié est utilisé.

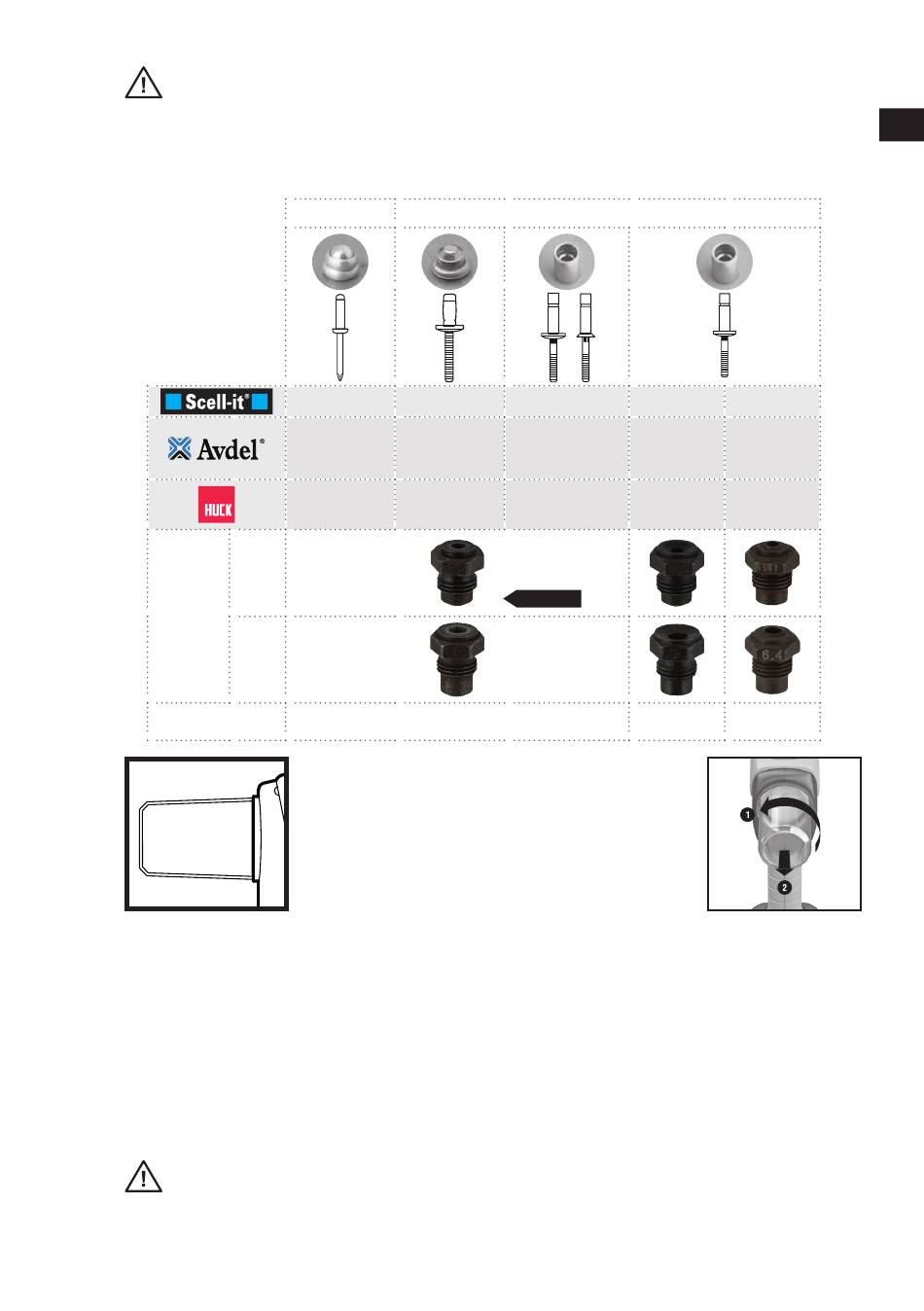

2 - Insérer le clou du rivet dans le nez de pose
3 - Placer le corps du rivet dans le trou de perçage de la pièce à assembler.
4 - Actionner la gâchette jusqu'à rupture du clou.
Ø 4.8
Ø RIVET
Ø 6.4
SURFACE DE
NEZ DE POSE
Assurez-vous que le bol récupérateur n'est pas plein. Le bol récupérateur peut être facilement
vidé :
1. Tourner le bol récupérateur dans le sens inverse des aiguilles d'une montre. Vous
devez entendre un « clic ».
2. Retirer le bol récupérateur et le vider.
3. Positionner le bol récupérateur sur la machine
4. Tourner le bol récupérateur dans le sens des aiguilles d'une montre. Vous devez
entendre un « clic »
ATTENTION
si le bol récupérateur est plein, le clou de rivet peut rester bloqué dans le tube éjecteur
et la machine n'est alors plus opérationnelle.
STANDARD
STANDARD HYPERIV
STANDARD HEMLOK
-
STANDARD
Plate
2
BOL
RÉCUPÉRATEUR
RIVET DE STRUCTURE
SUPERIV
INTERLOCK
INTERLOCK
MONOBOLT
(tête plate)
(tête fraisée)
MAGNA-LOK MAGNA-LOK
(tête fraisée) (tête plate)
A
MARQUAGE
B
Creux
ELEMENT SIX - Manuel d'utilisation
- -
MONOBOLT
(tête plate)
-
C E
D F
Saillie
