GRUNDFOS INSTRUCTIONS

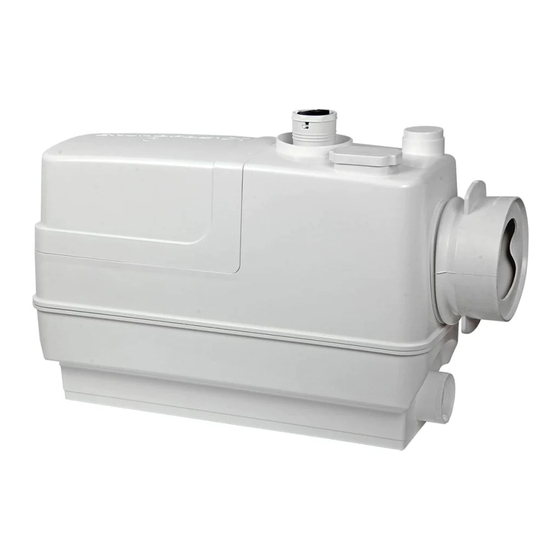

Sololift2 CWC-3
Installation and operating instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sololift2 CWC-3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Grundfos Sololift2 CWC-3

Summary of Contents for Grundfos Sololift2 CWC-3

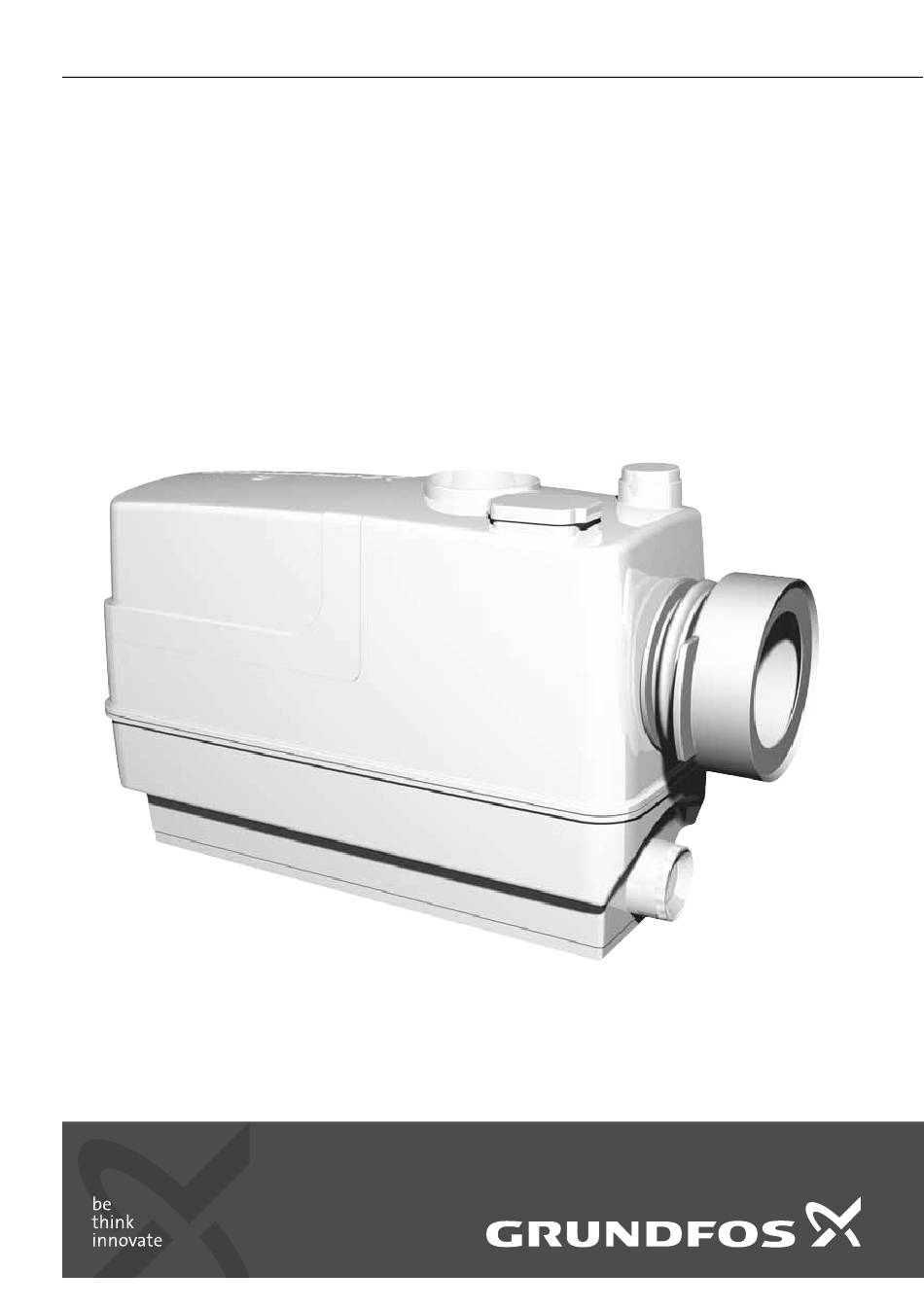

  • Page 1 GRUNDFOS INSTRUCTIONS Sololift2 CWC-3 Installation and operating instructions...
