Summary of Contents for protech HDP-2000ST

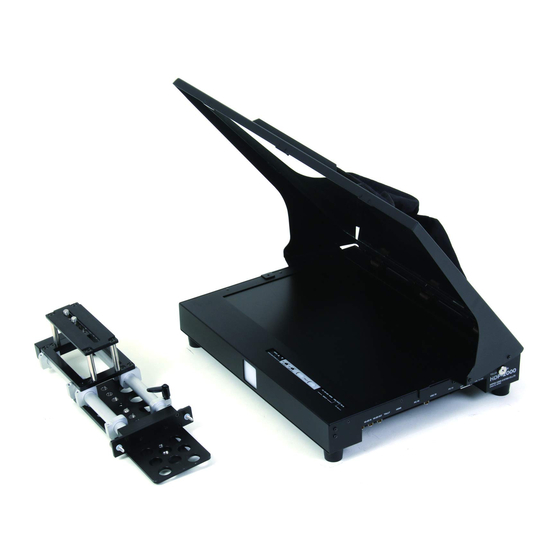

- Page 1 HDP-2000ST Studio Teleprompter HDP-2000STF スタジオテレプロンプター 取 扱 説 明 書 ご使用の前に必ずこの取扱説明書をお読みください。 なお、 取扱説明書は必要に応じてご覧になれるよう 大切に保管してください。...
- Page 2 安全上の注意 WARNING この製品の使用、 または使用不能から生ずる付随的な損害(情報内容の変化・消失、 事業利益の損失、 事業の 中断など)に関して、 当社は責任を負いかねますのであらかじめご了承ください。 取扱説明書の記載内容を守らないこと、 あるいは取扱説明書の記載内容の誤記、 等により生じた損害に関して、 当社は責任を負いかねますのであらかじめご了承ください。 ご使用の前に、 この 『安全上の注意』 をよくお読みのうえ、 正しくお使いください。 また、 お読みになった後は、 大切に保管してください。 安全上の注意は、 お使いになる人や、 他の人への危害、 財産への損害を未然に防ぐための内容になっています ので、 必ずお守りください。 表示と図記号の意味は次のようになっています。 警告 “取 扱いを誤った場 合 、 使用者が死 亡または重 傷を負うことが想 定されること”を示します。 ■煙が出ている、 変なにおいや音がする等の異 常が発 生した場 合は、 電 源スイッチを切る！ ■本機を落としたり、...
-
Page 3: Table Of Contents
目次 Table of contents Studio Teleprompter HDP-2000ST/2000STF 目次 Names and Functions of Parts - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4... -
Page 4: Front Panel 前面パネル
Parts Names and Functions 各部名称と働き Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き 前面パネル Front Panel... - Page 5 Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き 左側面および上面 Left side and Top...
-
Page 6: Right Side Panel
Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Right side panel (Connector panel) 右側面パネル(コネクタパネル) HD-SDI IN HD-SDI OUT TALLY HDMI PC IN VBS IN P B IN POWER DC IN TELEPROMPTER OFF ON 1 GND 4 +12V HDP-2000 NIPPON VIDEO SYSTEM CO.,LTD MADE IN JAPAN ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ④... - Page 7 Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Right side panel(Connector panel) 右側面パネル(コネクタパネル)
-
Page 8: Operation Panel 操作パネル
Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Operation panel 操作パネル PC/PB(HD-SDI) PC/PB(HD-SDI) - Page 9 Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Operation panel 操作パネル MENU button ▲ / ▼ (entry) button ↓ Brightness ( 0 - 50(reset) -100 ) ↓ Contrast ( 0 - 50(reset) -100 ) ↓ Peaking ( 0 - 50(reset) -100 ) ↓ Sharpness ( 0 - 50(reset) -100 ) ↓ Saturation ( 0 - 50(reset) -100 ) ↓ Hue ( 0 - 50(reset) -100 ) ↓ Reset ( Pressing resets all settings to “50” ) ↓...
- Page 10 Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Operation panel 操作パネル PC/PB(HD-SDI)
-
Page 11: Rear And Bottom 背面および底面
Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Rear and Bottom 背面および底面 Rear Bottom... -
Page 12: Camera Plinth カメラ台座
Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Camera Plinth カメラ台座... - Page 13 Studio Teleprompter HDP-2000ST/2000STF 各部名称と働き Camera Plinth カメラ台座...
-
Page 14: Use 使用方法
使用方法 Use 使用方法 Studio Teleprompter HDP-2000ST/2000STF Fixing 組み立て方法 ■ Set up HDP-2000ST/STF main body HDP-2000ST/STF 本体の組み立て 1. Fit the brackets, which prop the top panel Parts : Prop Brackets : 2個 (左,右) (half mirror panel), in the screw of the rear 図 1 Nuts(Knob) 2個 of the right and left side of the main body. 図 2 M 3 8 2個 (Figure) 図 3 M 3 6 4個 1. 天板(ハーフミラーパネル)支持固定ブラケットを Prop Brackets 本体側面後部のネジに合わせてはめ込みます。 (図) 2. Tighten the screws. (Figure 1,2,3) 2. 各ネジを締めて固定します。(図 1,2,3) C I N D + 1 2 W E R D 4... - Page 15 使用方法 Studio Teleprompter HDP-2000ST/2000STF Fixing 組み立て方法 ■ Set up HDP-2000ST/F and Camera 1. Install the balance plate to the main body uniting board and the tripod mounting board by the supplieded screws. Caution : Select the appropriate screw holes considering the balance of the weight of the camera and the teleprompter. 1. カメラ台座にバランスプレートを取付けます。 カメラ台座の本体受板および三脚固定板に付属ネジ で固定します。 注意: バランスプレートを取付ける位置(ネジ穴)は、 カメラとテレ プロンプターの重量バランス考慮 してバランスプレートおよび三脚固定板の適切なネジ穴を選択してください。 Tripod mounting board Main body uniting board 三脚固定板 本体受板 Balance plate バランスプレート 2. Fix the tripod plate to the camera plinth or the balance plate with the screws of tripod stand. 2. カメラ台座(バランスプレート)に、 使用する三脚プレートを三脚の付属のネジにて固定します。 Tripod plate 三脚プレート...
-
Page 16: Fixing 組み立て方法
使用方法 Studio Teleprompter HDP-2000ST/2000STF Fixing 組み立て方法 3. Lock the tilt of tripod stand firmly, and mount the camera plinth to the tripod stand. 3． 三脚のチルトをしっかりと固定した後、 カメラ台座(バランスプレート)を三脚に固定します。 4. Attach the tripod base to the camera mounting board of the camera plinth and secure it with the screws. 4. カメラを装着する三脚ベースをカメラ台座のカメラ固定板に付属のネジにてしっかりと固定します。... - Page 17 使用方法 Studio Teleprompter HDP-2000ST/2000STF Fixing 組み立て方法 5. Place the teleprompter main body on the main body uniting board of the camera plinth (Put the main body uniting board into the groove of the guide rail on the bottom of the teleprompter main body), and slide it into the depths of the rail until it stops. 5. プロンプタ本体をカメラ台座の本体受板に正しく載るように本体底部のレールに合わせて スライドさせ、 挿入します。 Guide rail Main body fixing sarews, left and right 本体固定ネジ ガイドレール 6. Tighten the main body fixing screws to unite the main body and the plinth firmly. 6. プロンプタ本体とカメラ台座結合部の本体固定ネジ （2本） でしっかり固定します。 Main body fixing sarews, left and right 本体固定ネジ...
- Page 18 使用方法 Studio Teleprompter HDP-2000ST/2000STF Fixing 組み立て方法 追記 1 補強板の取り付け方法 1. 補強板をカメラ台座の本体受板の底面ネジ穴に1/4インチネジで固定します。 本体受板 補強板 カメラ台座 1/4インチネジで固定 この金具が本体受板に当たるように取り付けます。 2. バランスプレート(スライドプレート)を補強板底面にカメラ台座三脚固定板の底面ネジ穴に 3/8インチネジで固定します。 三脚固定板 本体受板 カメラ台座 バランスプレート 3/8インチネジで固定 (スライドプレート)
- Page 19 Studio Teleprompter HDP-2000ST/2000STF 使用方法 Fixing 組み立て方法 3. 底面のバランスプレートへ、 三脚の三脚プレートを三脚付属のネジで固定します。 三脚のチルトをしっかりと固定したのち、 三脚に装着／固定します。 補強板 三脚プレート 三脚 4. プロンプター本体を本体底面のレールに合わせてスライドさせ、 取り付けます。 プロンプター本体とカメラ台座結合部の本体固定ネジ(2本)および本体底面の固定ネジを合わせて、 確実に固定します。 本体固定ネジ(2本) 本体底面の固定ネジ...
- Page 20 使用方法 Studio Teleprompter HDP-2000ST/2000STF Fixing 組み立て方法 追記 2 プロンプターを載せた三脚をドーリーにて移動して運用するような場合 1. 補強板を本体の底面のネジ穴で固定します。 ネジ 4本(付属) ネジ 4本(付属) 1/4インチネジ および で固定 本(付属) 1/4インチネジ1 補強板 カメラ台座 STF-7(別売) 本体 2. カメラ台座を本体底面のレールに合わせてスライドさせ、 取り付けます。 プロンプター本体とカメラ台座結合部の本体固定ネジ(2本)を合わせて確実に固定します。 3. バランススライドプレートSTF-7(別売)を補強板底面に3/8インチネジで固定します。...
- Page 21 使用方法 Studio Teleprompter HDP-2000ST/2000STF Fixing 組み立て方法 HD-SDI IN HD-SDI OUT TALLY HD MI PC IN VBS IN P B IN POWER DC IN TELEPROMPTER OFF ON 1 GND 4 +12V HDP-2000 NIPPON VIDEO SYSTEM CO.,LTD MADE IN JAPAN Clamps several centimeters カメラ固定板クランプ 8. Fit the shading cover in the tip of the lens, and tighten the drawstring to close the opening of the shading cover. 8. 遮光カバーがレンズ先端部分を包み込むようにかぶせ、 カバーの端のひもを締めて遮光カバーを閉じます。 shading cover 遮光カバー drawstring 絞りひも...
-
Page 22: Connection
使用方法 Studio Teleprompter HDP-2000ST/2000STF 接続方法 Connection 1. Connect XLR 4P DC power cable to the DC IN connector on the main body. 1. プロンプタ本体に電源ケーブル(XLR 4P)を接続します。 POWER SW POWER cable 電源スイ ッチ 2. Connect the other end of the DC powere cable to the AC adaptor. 2. 電源ケーブル(XLR 4P)の他端をACアダプターに接続します。 POWER cable 電源ケーブル... - Page 23 使用方法 Studio Teleprompter HDP-2000ST/2000STF Connection 接続方法 3. Connect the cables to input and display the signals. PC IN : Connect the PC by the D-sub 15-pin cable. HD-SDI IN : Connect the playback signal by a BNC cable. PB IN : When using the PB remote controller HDP-RM1A, connect it to the PB IN connector(8-pin). 3. プロンプタに表示させる信号ケーブルを接続します。 PC IN : PCからD-sub 15ピンケーブルで接続します。 HD-SDI : プレイバック信号をBNCケーブルで接続して入力します。 PB IN : PBリモコン(HDP-RM1A)を使用する場合はPB INコネクタ(8ピン)に接続します。 HD-SDI Playback signal HD-SDI (PB)信号 プレイバック HD-SDI IN HD-SDI OUT TALLY H DM I PC IN VBS IN P B IN POWER DC IN ...
- Page 24 使用方法 Studio Teleprompter HDP-2000ST/2000STF Connection 接続方法 5. When using the manuscript imaging camera, connect it to the connector of the HDP-2000ST, HDMI connector, VBS IN connector or HD-SDI IN. 5. 原稿書画カメラを使用する場合は、 HD-SDI IN, VBS IN コネクタにBNCケーブルで、 または、 HDMI コネクタにHDMIケーブルで接続します。 Manuscript imaging camera 原稿用カメラ HD-SDI HDMI Composite HD-SDI IN HD-SDI OUT TALLY HDM I PC IN VBS IN P B IN POWER DC IN OFF ON 1 GND 4 +12V HD-SDI IN HDMI VBS IN...
- Page 25 Setting 設定方法 Studio Teleprompter HDP-2000ST/2000STF 設定方法 Display 画面の設定 1. After connecting, turn on to supply the power to HDP-2000ST/F main body, PC and the others and the image is displayed on the screen. According to the input image source, select the INPUT select switch. (NOTE) When using a PC and its software, please operate them according to their instruction manuals. For Proma soft usersʼ guide, see page 27-34. 1. 接続した後電源をONします。 しばらくするとモニター(液晶画面)に出画されます。 （注） PCおよびソフトを使用される場合はそちらの取説に従って操作して下さい。 Promaソフトユーザーズガイド(27〜34ページ)をご覧ください。...
-
Page 26: 設定方法
Studio Teleprompter HDP-2000 ST /2000 ST F 設定方法 Display 画面の設定 2. INPUT Select : Press the INPUT select switch according to the input signal. 2. INPUT入力選択 : INPUT 選択スイッチを入力信号に合わせて押します。 3. Display Adjustment : Press the MENU switch to adjust the followings of the display: MENU button ▲ / ▼ (entry) button ↓ Brightness ( 0 - 50(reset) -100 ) ↓ Contrast ( 0 - 50(reset) -100 ) ↓ Peaking ( 0 - 50(reset) -100 ) ↓ Sharpness ( 0 - 50(reset) -100 ) ↓ Saturation ( 0 - 50(reset) -100 ) ↓ Hue ( 0 - 50(reset) -100 ) ↓ Reset ( Pressing resets all settings to “50” ) ↓ 3. 画面設定 : MENU ▲ ▼スイッチで、液晶画面の明るさ,コントラスト、ピーキング、 Saturation、Hue を設定します。 PC HD-SDI H DM I VBS INPUT Select Switch MENU ▲ ▼ Switches 入力選択スイッチ PC/PB(HD-SDI) HD-SDI IN HD-SDI OUT TALLY H DMI PC IN VBS IN P B IN POWER DC IN ... -
Page 27: Camera Setting
Studio Teleprompter HDP-2000 ST /2000 ST F 設定方法 Camera Setting カメラの設定 1. Adjusting the camera position by the tripod adjusting so that the camera can image the announcer properly and the announcer can read the manuscript on the screen properly. 1. カメラの位置、 アングル等を三脚を調節して設定します。 アナウンサーがカメラに正しく映るように、 アナウンサーが原稿を正しく読めるように調節します。 announcer アナウンサー manuscript image 原稿画像... - Page 28 Studio Teleprompter HDP-2000 ST /2000 ST F 設定方法 Camera Setting カメラの設定 2. Set the manuscript imaging camera and press the INPUT select switch according to the input signal. And adjust the position of the camera to make it easy to read the manuscript. 2. 原稿用カメラを正しくセッティングし、 原稿が読みやすく表示できるように設定します。 Manuscript imaging camera 原稿用カメラ manuscript 原稿 to read the manuscript HD-SDI IN HD-SDI OUT TALLY HDMI PC IN VBS IN P B IN POWER DC IN TELEPROMPTER OFF ON 1 GND 4 +12V HDP-2000 NIPPON VIDEO SYSTEM CO.,LTD MADE IN JAPAN Composite HDMI HD-SDI manuscript image 原稿画像信号 INPUT Select Switch PC/PB(HD-SDI) HD-SDI IN HDMI VBS IN...
-
Page 29: Tally Setting
Studio Teleprompter HDP-2000 ST /2000 ST F 設定方法 TALLY Setting TALLY の設定 1. TALLY Setting : Set the RED TALLY/GREEN TALLY switch to H, L or OFF. 1. TALLY の設定 : RED TALLY/GREEN TALLY スイッチを必要に応じて切り替えます。 TALLY Select Switches TALLY Indicators RED GREEN RED TALLY GREEN TALLY OFF/L/H OFF/L/H PC/PB(HD-SDI) HD-SDI IN HD-SDI OUT TALLY HD MI PC IN VBS IN P B IN POWER DC IN TELEPROMPTER OFF ON 1 GND 4 +12V HDP-2000 NIPPON VIDEO SYSTEM CO.,LTD MADE IN JAPAN TALLY signal 2. Input the TALLY signal to light on the TALLY indicator of the teleprompter. Input signal Indication 表示 0 V OFF 消灯 2 V 〜 4 V GREEN TALLY lights on. 緑 点灯 4 V 〜 5 V RED TALLY lights on. 赤 点灯 2. TALLY信号を入力して TALLY表示が正しくされることを確認します。... -
Page 30: Promaソフト ユーザーズガイド
Promaソフト ユーザーズガイド... - Page 31 プローマPCの電源ボタンを押して起動します プローマPCの電源ボタンを押すと、Promaソフトが起動します。 画面の説明 1. 原稿セット新規作成 3. 原稿セットの一覧 2. 原稿セットの削除 4. 原稿ボックス NEW DELETE ▼ 速度 Font 行間 A = ON AIR 5. 速度 6. フォント 7. 行間 8. 表示モード 9. 横書/縦書 10. オンエア 1. NEW (原稿セット新規作成) ： 原稿セッ トを新しく作成します。 2. DELETE (原稿セット削除) ： 現在表示している原稿セットを削除します。 3. (保存原稿セッ ト一覧表) ： 保存されている原稿セットのリストです。 4. 1 - 9 (原稿ボックス) ： 原稿を格納します。 ９つの原稿ボックスに別れています。 5. 速度 ： 実行速度(スクロール速度)を15段階に設定出来ます。 (この画面では設定の...
- Page 32 原稿セットを作成します 1. [ NEW ]をクリックして、原稿セット入力画面にします。(下図の画面) 2. 原稿セットの名称を入力します。 3. 任意の名称を入力して、「ＯＫ」をクリックします。 4. 原稿セット中の既に作成された原稿セットを呼び出す場合は、▼をクリックします。 5. 原稿を入力する原稿ボックスを表示します。 原稿ボックスを表示する場合は、画面上の原稿ボックスをクリックするかまたは キーボードの数字キー(原稿ボックスのナンバー)を押します。 1. 新規原稿セットの作成 / NEW をクリック 4. 原稿セットの一覧 NEW DELETE ▼ 2. 原稿セットの名前を入力 原稿セット入力 原稿名称を入力してください キャ ンセル OK 3. 「ＯＫ」をクリック 速度 Font 行間 A = ON AIR 原稿セットとは ９つの原稿ボックスを束ねた１つのファイルです。９つの原稿ボックスにそれぞれ 異なる原稿を格納して、表示したい原稿をボタン１つで呼び出すことができます。 また、原稿セットはいくつも作成することができます。 用途や目的に応じて複数のセットを使い分けて、テキストを保存することができます。...
- Page 33 原稿 ボックスを作成します 1. 原稿セットには９つの原稿ボックスがあります。 画面１〜９の原稿ボックスをクリックして、タイトルと本文入力画面を表示します。 または、原稿ボックスナンバーの数字キーを押しと表示します。 2. Promaで表示/スクロールしたい文章およびタイトルを入力します。 3. 入力が完了したら、画面右下の「ＯＫ」をクリックします。 1. 原稿ボックスを表示します 2. 原稿ボックスのタイトル 2. 文章本文（記事） NEW DELETE ▼ 速度 Font 行間 A = ON AIR ※ この画面から ON AIR画面へ ; こちらをクリック 3.「ＯＫ」をクリック 他のパソコンで作成した内容を読むための方法 他のPCで作成した原稿のテキストデータを USBメモリー等のメディ アに保存し、 プローマPCへ移動します。 プローマPCへ読み込まれたテキストデータを コピー＆ペーストで原稿ボックスへコピーします。...
- Page 34 実行ウインドウを開きます 1. 実行ウインドウを開きます。 1-1. 原稿セット画面で ON AIR をクリックする : 実行ウインドウ画面が開き、 最終開いていた原稿ボックスの原稿が表示されます。 1-2. 原稿ボックス画面で ON AIR をクリックする : 実行ウインドウ画面が開き、 原稿ボックスの原稿が表示されます。 1-3. 原稿セット画面で 1 〜 9 数字キーを押す : 実行ウインドウ画面が開き、 1〜9原稿ボックスの原稿が表示されます。 1-4. 原稿セット画面で コントローラの 1 〜 9 数字キーを押す : 実行ウインドウ 画面が開き、1 〜 9原稿ボックスの原稿が表示されます。 2. 実行/スクロールする原稿を選択/変更します。 実行ウインドウ画面で 1 〜 9 数字キーを押すとその原稿が表示されます。 (キーボードまたはコントローラいずれでも) 3-1. PCキーボードで実行/スクロール 3-1-1. (実行/スクロール) → キー を押す : 停止中に押すとスタートします。 実行(スクロール)中に押すと停止します。 3-1-2. (原稿TOPに RETURN) ← キー を押す : 停止中に押すとTOPに戻ります。 3-1-3. (原稿セット画面に戻る) Z キー を押す : 停止中に押すと原稿セット画面に戻ります。 3-2. コントローラで実行/スクロール 3-2-1. (実行/スクロール) START/STOP キー を押す : スタート/停止します。 3-2-2. (原稿TOPに RETURN) RETURN キー を押す : 停止中に押すとTOPに戻ります。 3-2-3. (原稿セット画面に戻る) 戻る キー を押す : 停止中に押すと原稿セット画面に 戻ります。 コントローラ 1 〜 9数字キーに原稿ボックスが割り当てられています。 キーを押すと、そのナンバーの原稿ボックスが呼び出されます。 キーボード 拡大 背景 /文字色 | 切替 文字サイズ...
- Page 35 実行ウインドウを開きます ▲ ■:停止/TOP(文頭) ●:実行/スクロール中 原稿ボックス 実行状態 || : 一時停止(途中または文末) ▼ 1 速度 1 Font 36 行間 100 A || ▲ ▼ ▲ ▼ ▲ ▼ BACK 速度 ▲ ▼ Font ▲ ▼ 表示モード A / A 行間 ▲ ▼ 実行ウインドウ/表示スタイルを設定します。 1. 速度 : 実行/スクロールする速度 1 - 10 実行/スクロールする速度を調節できます。 ▲/▼ をクリックして調節します。 2. Font : 文字サイズ 36 - 96 (31段階) 表示する文字の大きさを選択できます。 ▲/▼ をクリックして拡大/縮小します。 コントローラの文字サイズ-拡大/縮小 キー で拡大/縮小できます。 3. 行間 : 改行の間隔 30 - 150 (13段階) 拡 大 背 景 / 文 字 色 | 切 替 改行のペースを調節できます。 ...
- Page 36 実行ウインドウ/表示スタイルの設定 : キーボードの対応するキーで操作できます。 操作/対応キー (実行/スクロール停止中) (実行/スクロール中) 原稿ボックスナンバーを選択。選択された原稿の実行 原稿ボックス選択 1〜9 ウインドウが画面に表示される。 [文字:黒 背景:白] 表示モード切替 D 実行ウインドウ表示時操作可 [文字:白 背景:黒] 文字サイズ拡大 S 36から96ポイントまで2ポイントごと拡大 文字サイズ縮小 A 36から96ポイントまで2ポイントごと縮小 行間拡大 C 実行/スクロールが停止 した状態で操作可能 (可変範囲: 30〜150) 行間縮小 X 速度を上げる C 実行/スクロールしている 状態で操作可能 (可変範囲: 1〜15) 速度を下げる X 行を進める L 半行ずつ進む 行を戻す P 半行ずつ戻る 実行/スクロール停止中 実行/スクロール中 原稿スタート → 押すとスタート/再スタート 押すとストップ 実行/スクロール停止中 原稿文頭へ戻す ← 押すとTOP(文頭)に戻る 実行/スクロール停止中 原稿セット Z 押すと原稿セット画面に 画面へ戻す...
- Page 37 コントローラ 原稿ボックス 選択キー RETURN START/STOP リターンキー スタート／停止キー TOPにもどる 文字サイズ 表示モード 拡大 背景/ 文字色 | 切替 背景/文字色 拡大 文字サイズ | 切替 | 縮小 戻る 文字サイズ | 縮小 原稿セット 画面に戻る ジョグ＆シャトル 左に回すと、一行戻る 左に回すと、逆方向へスクロール 右に回すと、一行進む...
-
Page 38: System システム構成図
System システム構成 Studio Teleprompter HDP-2000ST/2000STF システム構成 電源ケーブル DC-C40M3 5,000 円 AC 電源 モニタ ACPROPACK100S 34,800 円 電源アダプタ カメラ接続 PBU-L301 39,800 円 DC ケーブル HDP-DC1 BNC ケーブル 7,000 円 ハンディタイプカメラ スタジオ 三脚アダプタプレート テレプロンプタ ST-1 ショルダータイプカメラ HDP-2000ST 18,800 円 PB 用 547,000 円 BNC ケーブル... -
Page 39: Dimensions 外形寸法図
Dimensions 外形寸法図 Studio Teleprompter HDP-200ST/2000STF 外形寸法図 Main body 本体 PC/PB(HD-SDI) HD-SDI IN HD-SDI OUT TALLY HDMI PC IN VBS IN P B IN POWER DC IN OFF ON 1 GND 4 +12V Camera Plinth カメラ台座 Dimension (unit: mm) - Page 40 Specifications 仕様 Studio Teleprompter HDP-2000ST/2000STF 仕様 Input 入 力 HD-SDI IN BNC x1 HD-SDI 入力 VBS IN BNC x1 (Composite) VBS IN 入力 HDMI HDMI x1 HDMI 入力 PC IN D-Sub15P x1 PC IN 入力 出 力 Output BNC x1 HDMI OUT HDMI 出力 機 能 Functions タリー表示 LED x1 (Red Tally) (Front panel) TALLY Indicator LED x2 (Green Tally/Red Tally) (Operation panel) TALLY IN コネクタ BNC x1 (Input signal : O V=OFF/2 to 4 V=Green/4 to 5 V=Red) TALLY IN PB IN 切替 PB IN Switch MENU x1 (Operation Panel) For setting the mode of the LCD display MENU DC IN 電源入力 XLR 4P male x1 DC IN Power 使用電源...
- Page 41 HDP-2000ST HDP-2000STF Operating Instructions...
