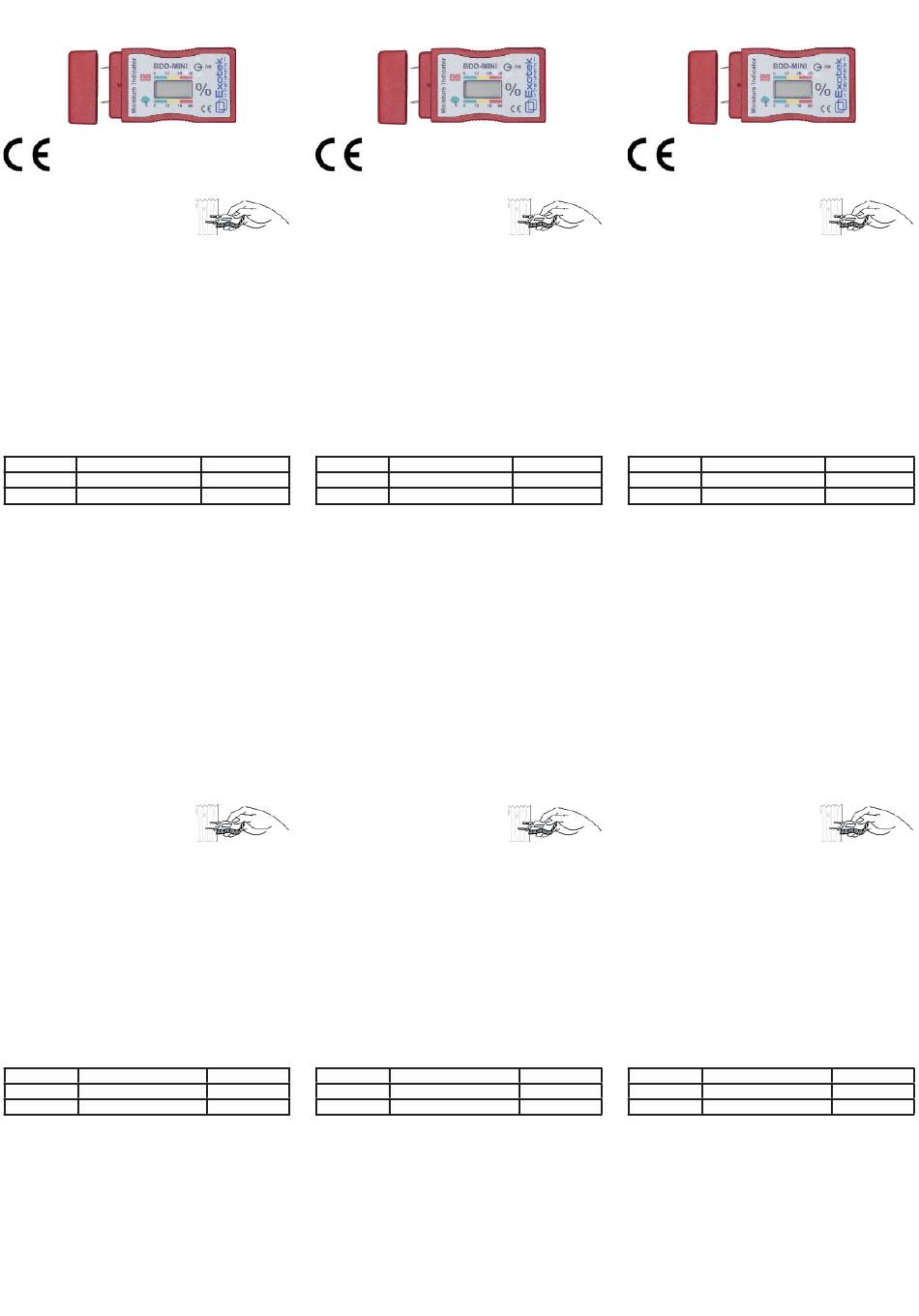

Exotek Instruments BDD mini User Manual

User's Manual Moisture Detector
Exotek Instruments BDD "mini"
The Exotek BDD "mini" pin type detector is a very user-
friendly tool for measuring moisture content in wood- and
otherbuilding/construction materials.
Measuring procedure:
1. Press in the pin electrodes in the
material: – wood/timber: 90 o
perpendicular against the grain.
To measure deeper than 5 mm see 4.
2. Push and hold the ON-button
3. Read the digital display. The result is presented as percetage (%)
moisture content i.e. the weigth relation between the amount of
water and the net weight of the material.
4. The measuring de can be extended by using thin nails hammered
to the intended measuring depth and the connect the pin-electro-
des to the nails.
Material:
BDD-Mini can measure Moisture Content in different types of material
such as: All types of wood, mortar, concrete, cement, plaster and
maisonary.
Moisture content in wood material:
Measuring range 6-60 % MC, resolution 0,1 % MC
Indoor dry = 10-15 %, Outdoor dry = 15-18 %, Very wet > 28 %
Moisture content in
other builing/construction materials:
The displayed values are related to a colour coded scale.
< 17 (Green) OK, dry
17-20 (Yellow) Warning, survey
> 20 (Red) Wet, action is required
Users:
Constructual real estate caretakers/inspectors, homeowners, Wood
industry painting and other surfacetreatments,
Applications:
• Detect damp and moisture in walls and floors
• Control moisture content in materials before any surface treatments
are made.
• Locatel source for wet area and dampness
• Classify materials as Wet/Dry
• Use measuring results from a "dry" area as reference value.
Specifications:
Resolution: 0,1 %
Display LCD: 3 ½ digits
Battery: 12 Volt standard battery LR23
(Approx 2 years normal usage)
Housing: ABS
Size: 75 x 38 x 15 mm
Weigth: 35 g.
Low battery indication: Replace if "bAT" appears.
Bruksanvisning – fuktindikator Exotek BDD "mini"
Exotek BDD "mini" är en fuktindikator med stiftelektroder och enkelt
handhavande. Användningsområdet är kontroll av fuktighet i byggma-
terial och träprodukter.
Handhavande:
1. Tryck in stiftelektroderna i materialet
– trämaterial: 90º mot virkets fiberriktning
för mätdjup mer än 5 mm, se punkt 4.
2. Tryck in ON-knappen
3. Läs av den digitala displayen. Mätresultatet presenteras i % fukt-
kvot, dvs viktförhållandet mellan mängden vatten och materialets
bruttovikt.
4. För att utöka mätdjupet slå in ett par tunna spikar i materialet tills
avsett mätdjup nåtts, tryck stiftelektroderna mot spikhuvudena,
läs av.
Material:
BDD-Mini kan mäta fuktkvot på alla sorters trä, cement, betong,
murbruk, gipsskivor, eternitplattor, tegel, etc.
Fuktkvot i trämaterial:
• Mätområde 6-60 % FK, upplösningen 0,1 % FK
• Inomhustorrt =10-15 %, utomhustorrt =15-18 %, mycket vått >28 %
Fukt i byggmaterial (ej träprodukter):
Resultat från digital display relateras till en skala med grön-gul-röd
zon.
< 17 (grön) OK, torrt
17-20 (gul zn) tveksamt, varning, undersök
> 20 (röd) fara, allvarligt, åtgärda
Användare:
Byggindustri, Byggnadsinspektörer, Hus- och miljökontrollanter,
Målare, Snickare, Fastighetsskötare, Byggmaterialsleverantörer,
Träindustri, etc.
Tillämpningar:
• Fuktkontroll i trä ochbyggmaterial
• Fuktkontroll före målning, lackering och andra ytbehandlingar
• Lokalisera fuktskador och dess källa
• Referensmätning, jämför mätresultat i förhållande till "torr"
mätpunkt
User's Manual Moisture Detector
Exotek Instruments BDD "mini"
The Exotek BDD "mini" pin type detector is a very user-
friendly tool for measuring moisture content in wood- and
otherbuilding/construction materials.
1. Press in the pin electrodes in the
material: – wood/timber: 90
perpendicular against the grain.
To measure deeper than 5 mm see 4.
2. Push and hold the ON-button
3. Read the digital display. The result is presented as percetage (%)
moisture content i.e. the weigth relation between the amount of
water and the net weight of the material.
4. The measuring de can be extended by using thin nails hammered
to the intended measuring depth and the connect the pin-electro-
des to the nails.
Material:
BDD-Mini can measure Moisture Content in different types of material
such as: All types of wood, mortar, concrete, cement, plaster and
maisonary.
Moisture content in wood material:
Measuring range 6-60 % MC, resolution 0,1 % MC
Indoor dry = 10-15 %, Outdoor dry = 15-18 %, Very wet > 28 %
Moisture content in
other builing/construction materials:
The displayed values are related to a colour coded scale.
< 75 % RF < 17 (Green) OK, dry
75-85 % RF 17-20 (Yellow) Warning, survey
> 85 % RF > 20 (Red) Wet, action is required
Users:
Constructual real estate caretakers/inspectors, homeowners, Wood
industry painting and other surfacetreatments,
Applications:
• Detect damp and moisture in walls and floors
• Control moisture content in materials before any surface treatments
are made.
• Locatel source for wet area and dampness
• Classify materials as Wet/Dry
• Use measuring results from a "dry" area as reference value.
Specifications:
Resolution:
Display LCD:
Battery:
Housing:
Size:
Weigth:
Low battery indication:
Bruksanvisning – fuktindikator Exotek BDD "mini"
Exotek BDD "mini" är en fuktindikator med stiftelektroder och enkelt
handhavande. Användningsområdet är kontroll av fuktighet i byggma-
terial och träprodukter.
Handhavande:
1. Tryck in stiftelektroderna i materialet
– trämaterial: 90º mot virkets fiberriktning
för mätdjup mer än 5 mm, se punkt 4.
2. Tryck in ON-knappen
3. Läs av den digitala displayen. Mätresultatet presenteras i % fukt-
kvot, dvs viktförhållandet mellan mängden vatten och materialets
bruttovikt.
4. För att utöka mätdjupet slå in ett par tunna spikar i materialet tills
avsett mätdjup nåtts, tryck stiftelektroderna mot spikhuvudena,
läs av.
Material:
BDD-Mini kan mäta fuktkvot på alla sorters trä, cement, betong,
murbruk, gipsskivor, eternitplattor, tegel, etc.
Fuktkvot i trämaterial:
• Mätområde 6-60 % FK, upplösningen 0,1 % FK
• Inomhustorrt =10-15 %, utomhustorrt =15-18 %, mycket vått >28 %
Fukt i byggmaterial (ej träprodukter):
Resultat från digital display relateras till en skala med grön-gul-röd
zon.
< 75 % RF < 17 (grön) OK, torrt
75-85 % RF 17-20 (gul zn) tveksamt, varning, undersök
> 85 % RF > 20 (röd) fara, allvarligt, åtgärda
Användare:
Byggindustri, Byggnadsinspektörer, Hus- och miljökontrollanter,
Målare, Snickare, Fastighetsskötare, Byggmaterialsleverantörer,
Träindustri, etc.
Tillämpningar:
• Fuktkontroll i trä ochbyggmaterial
• Fuktkontroll före målning, lackering och andra ytbehandlingar
• Lokalisera fuktskador och dess källa
• Referensmätning, jämför mätresultat i förhållande till "torr"
mätpunkt
Measuring procedure:
o
< 75 % RF
75-85 % RF
> 85 % RF
0,1 %
3 ½ digits
12 Volt standard battery LR23
(Approx 2 years normal usage)
ABS
75 x 38 x 15 mm
35 g.
Replace if "BAT" appears.
< 75 % RF
75-85 % RF
> 85 % RF
User's Manual Moisture Detector
Exotek Instruments BDD "mini"
The Exotek BDD "mini" pin type detector is a very user-
friendly tool for measuring moisture content in wood- and
otherbuilding/construction materials.
Measuring procedure:
1. Press in the pin electrodes in the
material: – wood/timber: 90 o
perpendicular against the grain.
To measure deeper than 5 mm see 4.
2. Push and hold the ON-button
3. Read the digital display. The result is presented as percetage (%)
moisture content i.e. the weigth relation between the amount of
water and the net weight of the material.
4. The measuring de can be extended by using thin nails hammered
to the intended measuring depth and the connect the pin-electro-
des to the nails.
Material:
BDD-Mini can measure Moisture Content in different types of material
such as: All types of wood, mortar, concrete, cement, plaster and
maisonary.
Moisture content in wood material:
Measuring range 6-60 % MC, resolution 0,1 % MC
Indoor dry = 10-15 %, Outdoor dry = 15-18 %, Very wet > 28 %
Moisture content in
other builing/construction materials:
The displayed values are related to a colour coded scale.
< 17 (Green) OK, dry
17-20 (Yellow) Warning, survey
> 20 (Red) Wet, action is required
Users:
Constructual real estate caretakers/inspectors, homeowners, Wood
industry painting and other surfacetreatments,
Applications:
• Detect damp and moisture in walls and floors
• Control moisture content in materials before any surface treatments
are made.
• Locatel source for wet area and dampness
• Classify materials as Wet/Dry
• Use measuring results from a "dry" area as reference value.
Specifications:
Resolution: 0,1 %
Display LCD: 3 ½ digits
Battery: 12 Volt standard battery LR23
(Approx 2 years normal usage)
Housing: ABS
Size: 75 x 38 x 15 mm
Weigth: 35 g.
Low battery indication: Replace if "BAT" appears.
Bruksanvisning – fuktindikator Exotek BDD "mini"
Exotek BDD "mini" är en fuktindikator med stiftelektroder och enkelt
handhavande. Användningsområdet är kontroll av fuktighet i byggma-
terial och träprodukter.
Handhavande:
1. Tryck in stiftelektroderna i materialet
– trämaterial: 90º mot virkets fiberriktning
för mätdjup mer än 5 mm, se punkt 4.
2. Tryck in ON-knappen
3. Läs av den digitala displayen. Mätresultatet presenteras i % fukt-
kvot, dvs viktförhållandet mellan mängden vatten och materialets
bruttovikt.
4. För att utöka mätdjupet slå in ett par tunna spikar i materialet tills
avsett mätdjup nåtts, tryck stiftelektroderna mot spikhuvudena,
läs av.
Material:
BDD-Mini kan mäta fuktkvot på alla sorters trä, cement, betong,
murbruk, gipsskivor, eternitplattor, tegel, etc.
Fuktkvot i trämaterial:
• Mätområde 6-60 % FK, upplösningen 0,1 % FK
• Inomhustorrt =10-15 %, utomhustorrt =15-18 %, mycket vått >28 %
Fukt i byggmaterial (ej träprodukter):
Resultat från digital display relateras till en skala med grön-gul-röd
zon.
< 17 (grön) OK, torrt
17-20 (gul zn) tveksamt, varning, undersök
> 20 (röd) fara, allvarligt, åtgärda
Användare:
Byggindustri, Byggnadsinspektörer, Hus- och miljökontrollanter,
Målare, Snickare, Fastighetsskötare, Byggmaterialsleverantörer,
Träindustri, etc.
Tillämpningar:
• Fuktkontroll i trä ochbyggmaterial
• Fuktkontroll före målning, lackering och andra ytbehandlingar
• Lokalisera fuktskador och dess källa
• Referensmätning, jämför mätresultat i förhållande till "torr"
mätpunkt
< 75 % RF
75-85 % RF
> 85 % RF
< 75 % RF
75-85 % RF
> 85 % RF
