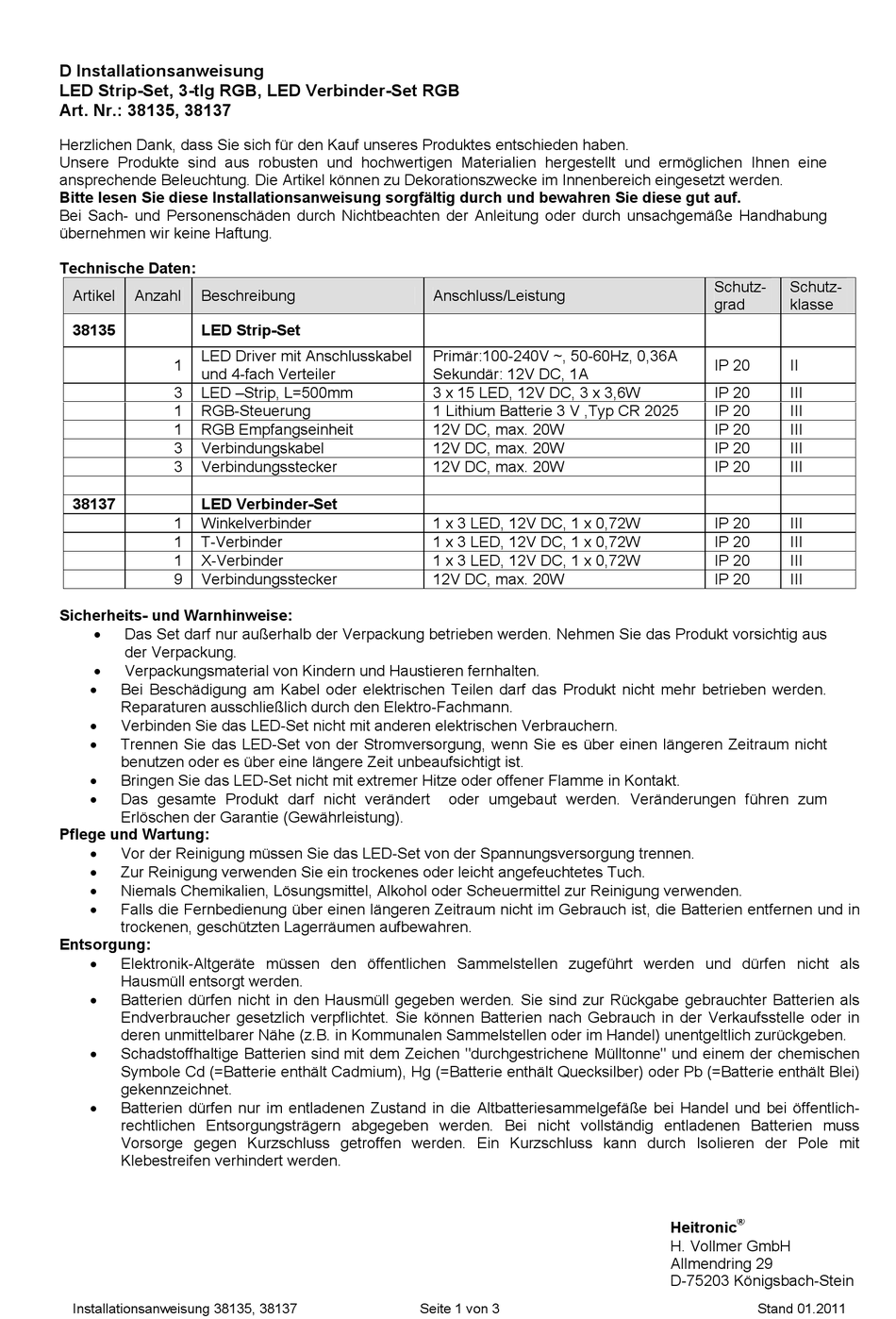

D Installationsanweisung
LED Strip-Set, 3-tlg RGB, LED Verbinder-Set RGB
Art. Nr.: 38135, 38137
Herzlichen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben.
Unsere Produkte sind aus robusten und hochwertigen Materialien hergestellt und ermöglichen Ihnen eine
ansprechende Beleuchtung. Die Artikel können zu Dekorationszwecke im Innenbereich eingesetzt werden.
Bitte lesen Sie diese Installationsanweisung sorgfältig durch und bewahren Sie diese gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung oder durch unsachgemäße Handhabung
übernehmen wir keine Haftung.
Technische Daten:
Artikel Anzahl Beschreibung
38135 LED Strip-Set
LED Driver mit Anschlusskabel
1
und 4-fach Verteiler
3 LED –Strip, L=500mm
1 RGB-Steuerung
1 RGB Empfangseinheit
3 Verbindungskabel
3 Verbindungsstecker
38137 LED Verbinder-Set
1 Winkelverbinder
1 T-Verbinder
1 X-Verbinder
9 Verbindungsstecker
Sicherheits- und Warnhinweise:

Das Set darf nur außerhalb der Verpackung betrieben werden. Nehmen Sie das Produkt vorsichtig aus
der Verpackung.

Verpackungsmaterial von Kindern und Haustieren fernhalten.

Bei Beschädigung am Kabel oder elektrischen Teilen darf das Produkt nicht mehr betrieben werden.
Reparaturen ausschließlich durch den Elektro-Fachmann.

Verbinden Sie das LED-Set nicht mit anderen elektrischen Verbrauchern.

Trennen Sie das LED-Set von der Stromversorgung, wenn Sie es über einen längeren Zeitraum nicht
benutzen oder es über eine längere Zeit unbeaufsichtigt ist.

Bringen Sie das LED-Set nicht mit extremer Hitze oder offener Flamme in Kontakt.

Das gesamte Produkt darf nicht verändert
Erlöschen der Garantie (Gewährleistung).
Pflege und Wartung:

Vor der Reinigung müssen Sie das LED-Set von der Spannungsversorgung trennen.

Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.

Niemals Chemikalien, Lösungsmittel, Alkohol oder Scheuermittel zur Reinigung verwenden.

Falls die Fernbedienung über einen längeren Zeitraum nicht im Gebrauch ist, die Batterien entfernen und in
trockenen, geschützten Lagerräumen aufbewahren.
Entsorgung:

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.

Batterien dürfen nicht in den Hausmüll gegeben werden. Sie sind zur Rückgabe gebrauchter Batterien als
Endverbraucher gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder in
deren unmittelbarer Nähe (z.B. in Kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben.

Schadstoffhaltige Batterien sind mit dem Zeichen "durchgestrichene Mülltonne" und einem der chemischen
Symbole Cd (=Batterie enthält Cadmium), Hg (=Batterie enthält Quecksilber) oder Pb (=Batterie enthält Blei)
gekennzeichnet.

Batterien dürfen nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-
rechtlichen Entsorgungsträgern abgegeben werden. Bei nicht vollständig entladenen Batterien muss
Vorsorge gegen Kurzschluss getroffen werden. Ein Kurzschluss kann durch Isolieren der Pole mit
Klebestreifen verhindert werden.
Installationsanweisung 38135, 38137
Anschluss/Leistung
Primär:100-240V ~, 50-60Hz, 0,36A
Sekundär: 12V DC, 1A
3 x 15 LED, 12V DC, 3 x 3,6W
1 Lithium Batterie 3 V ,Typ CR 2025
12V DC, max. 20W
12V DC, max. 20W
12V DC, max. 20W
1 x 3 LED, 12V DC, 1 x 0,72W
1 x 3 LED, 12V DC, 1 x 0,72W
1 x 3 LED, 12V DC, 1 x 0,72W
12V DC, max. 20W
oder umgebaut werden. Veränderungen führen zum
Seite 1 von 3
Schutz- Schutz-
grad klasse
IP 20 II
IP 20 III
IP 20 III
IP 20 III
IP 20 III
IP 20 III
IP 20 III
IP 20 III
IP 20 III
IP 20 III
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Stand 01.2011
