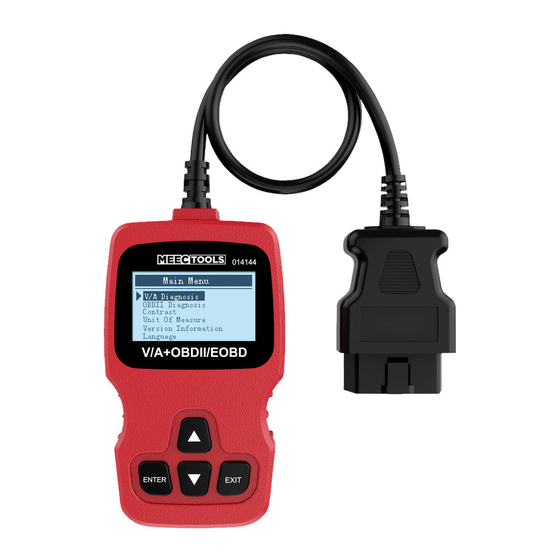

OBD-II / VAG
FAULT CODE READER
Item no. 014144
OPERATING INSTRUCTIONS
FAULT CODE READER
Important! Read the user instructions carefully before use.
Save them for future reference. (Translation of the original
instructions)
BRUKSANVISNING
FELKODSLÄSARE
Viktigt! Läs bruksanvisningen noggrant innan användning.
Spara den för framtida behov. (Bruksanvisning i original)
BRUKSANVISNING
FEILKODELESER
Viktig! Les bruksanvisningen nøye før bruk. Ta vare på den
for fremtidig bruk. (Oversettelse av original bruksanvisning)
INSTRUKCJA OBSŁUGI
CZYTNIK KODÓW BŁĘDÓW
Ważne! Przed użyciem uważnie przeczytaj instrukcję
obsługi! Zachowaj ją na przyszłość. (Tłumaczenie oryginalnej
instrukcji)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OBD-II / VAG and is the answer not in the manual?

Questions and answers

melody nicholas
January 18, 2025

program mode see user manuel

0
1 comments:
Mr. Anderson
May 14, 2025

To access program mode for the Meec Tools OBD-II / VAG device:

1. Connect the fault code reader to the vehicle’s 16-pin diagnostic connector (DLC).
2. Switch on the vehicle’s ignition.
3. Use the arrow buttons to navigate the main menu.
4. Select “System setup” to access options like contrast, measurement unit, language, storage, feedback, and version information.

There is no specific mention of a separate "program mode," but system setup functions are accessed through the main menu after connection and ignition.

This answer is automatically generated

0

Subscribe to Our Youtube Channel

Related Manuals for Meec tools OBD-II / VAG

Summary of Contents for Meec tools OBD-II / VAG

  • Page 1 OBD-II / VAG FAULT CODE READER Item no. 014144 OPERATING INSTRUCTIONS FAULT CODE READER Important! Read the user instructions carefully before use. Save them for future reference. (Translation of the original instructions) BRUKSANVISNING FELKODSLÄSARE Viktigt! Läs bruksanvisningen noggrant innan användning.
  • Page 2 Värna om miljön! Får inte slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som ska återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation. Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår kundservice på telefon 0511-34 20 www.jula.se Verne om miljøet! Må...
  • Page 3 Care for the environment! Must not be discarded with household waste! This product contains electrical or electronic components that should be recycled. Leave the product for recycling at the designated station e.g. the local authority's recycling station. Jula reserves the right to make changes. In the event of problems, please contact our customer service.
  • Page 9 Polski Svensk Norske...
  • Page 10 SÄKERHETSANVISNINGAR • Arbeta endast utomhus eller i väl ventilerat utrymme – risk för dödsfall och/eller personskada till följd av inandning av motoravgaser. • Var uppmärksam på rörliga delar (kylfläkt, hjälpapparatdrivning etc.) när fordonets motor är igång – risk för allvarlig personskada. •...
  • Page 11 TEKNISKA DATA Display 128 x 64 px Bakgrundsbelysning Inställbar kontrast Omgivningstemperatur, drift 0 till 60 °C Omgivningstemperatur, förvaring –20 till 70 °C Strömförsörjning 8- 18 V Mått 125 x 70 x 22 mm BESKRIVNING STÖD / KOMPABILITET OCH FUNKTIONER • Produkten stöder VW, AUDI, SKODA, SEAT med flera.
  • Page 12 närmast föregående displaybild. Nedåtpil – för bläddring nedåt genom meny- och undermenyposter i menyläge. Om fler än en displaybild är aktiva används knappen för att bläddra från den displaybild som visas till nästa displaybild. Diagnostikkontakt (OBD II) – för anslutning till fordonets datorsystem. BILD 1 FUNKTIONER Grundfunktioner...
  • Page 13 HANDHAVANDE ANSLUTNING Slå till tändningen och lokalisera fordonets 16-poliga diagnostikkontakt (DLC). Huvudmeny V/A-diagnostik OBD II-diagnostik Visa felkoder Systeminställningar BILD 2 FUNKTIONER V/A-diagnostik Markera posten V/A Diagnosis (V/A-diagnostik) och tryck på knappen ENTER. Displaybilden visas enligt nedan. V/A-diagnostik Gemensamt system V/A A11-system Serviceåterställning Gasspjällsanpassning Bromsbeläggbyte EPB...
  • Page 14 Låsningsfria bromsar Klimatanläggning Elektronikkontroll Krockkuddar Detekterar protokoll Inväntar svar från fordonsdator BILD 4 Läsning av motorstyrenhetens (ECU) information Markera posten 01-Control Unit Info (styrenhetsinformation) och tryck på knappen ENTER. Displaybilden nedan visas. Motor Styrenhetsinfo Läs felkoder Radera felkoder BILD 5 Läsning av felkoder Markera posten 02-Read Fault Codes (läs felkoder) och tryck på...
  • Page 15 Serviceåterställning Markera posten Service reset (serviceåterställning) och tryck på knappen ENTER. Displayen visar följande: BILD 8 Gasspjällsanpassning Markera posten Throttle Adaption (gasspjällsanpassning) och tryck på knappen ENTER. Displayen visar följande: Villkor 2. Tndning till. Inga fel 3. Motorn ej igång 4.
  • Page 16 3. Radera felkoder 4. Läs chassinummer 5. Systemprotokoll BILD 11 Läsning av felkoder Denna funktion läser felkoderna i fordonets datorer. Det finns två slags felkoder: • Permanenta felkoder som tänder felindikeringslampan (Malfunction Indicator Lamp, MIL) respektive vilande felkoder. Permanenta felkoder: •...
  • Page 17 Radering av felkoder Markera posten Erase Codes (radera felkoder) och tryck på knappen ENTER. Displayen visar följande: BILD 14 Läsning av chassinummer (VIN) Markera posten VIN Codes (chassinummer) och tryck på knappen ENTER. Läs chassinummer 2. Fordonet stöder inte denna åtgärd 3.
  • Page 18 9. Inställd kontrast, 0-100 % 10. Tryck på funktionsknapparna pil upp/pil ned för att öka eller minska kontrasten. BILD 17 MÄTENHET Markera posten Unit of Measure (mätenhet). Displayen visar följande: SI (metrisk) 2. Imperial BILD 18 SPRÅK Markera posten Language (språk). Displayen visar följande: Språk 2.
  • Page 19 Markera posten Start recording (starta inspelning). Displayen visar följande: BILD 21 3. Tryck sedan flera gånger på knappen EXIT för att gå tillbaka till huvudmenyn. Exempel: Om fel uppstår i OBD II-diagnostiken under testning, markera menyn OBDII Diagnosis (ODB II-diagnostik) för att på...
  • Page 20 UPPDATERING Anslut felkodläsaren till datorn med USB-kabel före uppdatering och klicka på "install driver.bat" i drivrutinsfilen för att installera drivrutinen OBS! • Uppdateringsprogramvaran stöds endast av Windows 7, 8 och 10. • Windows 8 och 10 kan köra uppdateringsprogramvaran direkt, för Windows 7 måste drivrutin installeras.
  • Page 21 SIKKERHETSANVISNINGER • Arbeid kun utendørs eller på et godt ventilert sted – fare før dødsfall og/eller personskade som følge av å puste inn motoravgasser. • Vær oppmerksom på bevegelige deler (kjølevifte, hjelpeapparatdrift etc.) når kjøretøyets motor er i gang – fare for alvorlig personskade.

  • Page 22: Tekniske Data

    TEKNISKE DATA Display 128 x 64 px Bakgrunnsbelysning Justerbar kontrast Omgivelsestemperatur, drift 0 til 60 °C Omgivelsestemperatur, oppbevaring -20 til 70 °C Strømforsyning 8–18 V Mål 125 x 70 x 22 mm BESKRIVELSE STØTTE/KOMPATIBILITET OG FUNKSJONER • Produktet støtter VW, AUDI, SKODA, SEAT og flere. •...
  • Page 23 knappen til å bla fra det skjermbildet som vises til det nærmeste forrige skjermbildet. Nedoverpil – for å bla nedover gjennom meny- og undermenyposter i menyen. Hvis flere enn ett skjermbilde er aktivert, brukes knappen til å bla fra det skjermbildet som vises til neste skjermbilde.
  • Page 24 BRUK TILKOBLING Skru på tenningen og lokaliser kjøretøyets 16-pols diagnostikkontakt (DLC). Hovedmeny V/A-diagnostikk OBD II-diagnostikk Vis feilkoder Systeminnstillinger BILDE 2 FUNKSJONER V/A-diagnostikk Merk posten V/A Diagnosis (V/A-diagnostikk) og trykk på knappen ENTER. Skjermbildet vises som nedenfor. V/A-diagnostikk Felles system V/A A11-system Servicetilbakestilling Tilpassing av gasspjeld Bremsebeleggbytte EPB...
  • Page 25 Automatisk girkasse Låsefrie bremser Klimaanlegg Elektronikkontroll Kollisjonsputer Detekterer protokoll Venter svar fra kjøretøydatamaskin BILDE 4 Lesing av informasjonen til motorstyringsenheten (ECU) Merk posten 01-Control Unit Info (styreenhetsinformasjon) og trykk på knappen ENTER. Displaybildet nedenfor vises. Motor Styreenhetsinfo Les feilkoder Slett feilkoder BILDE 5 Avlesing av feilkoder Merk posten 02-Read Fault Codes...
  • Page 26 Sletting av feilkoder Merk posten 05-Clear Fault Codes (slett feilkoder) og velg YES. Feilkodene vil bli slettet. BILDE 7 Servicetilbakestilling Merk posten Service reset (servicetilbakestilling) og trykk på knappen ENTER. Displayet viser følgende: BILDE 8 Tilpassing av gasspjeld Merk posten Throttle Adaption (gasspjeldtilpasning) og trykk på knappen ENTER.
  • Page 27 Deaktiver parkeringsbremsen BILDE 10 OBD II-DIAGNOSTIKK Merk posten OBD II Diagnosis (OBD II-diagnostikk) og trykk på knappen ENTER. Displaybildet viser følgende: OBD II-diagnostikk Les feilkoder Slett feilkoder Les chassisnummer Systemprotokoll BILDE 11 Avlesing av feilkoder Denne funksjonen leser feilkodene i kjøretøyets datamaskiner. Det fins to typer feilkoder: •...
  • Page 28 Totalt antall koder: 07 Antall feilkoder: 00 Antall ventende feilkoder: 0 BILDE 12 Trykk på knappen ENTER for å vise feilkodene. Hvis det finnes flere enn to feilkoder, bla med pilknappene for å velge og vise ønsket feilkode. Nedsatt ytelse for høyhastighets-CAN-buss Status for sensor/omkobler A for gasspjeld/gasspedal lav BILDE 13 Sletting av feilkoder...
  • Page 29 KONTRAST Marker posten Contrast (kontrast). Displayet viser følgende: Systeminnstillinger Kontrast Måleenhet Språk Lagring Tilbakemelding Versjonsinformasjon Kontrast Innstilt kontrast, 0-100 % 10. Trykk på funksjonsknappene pil opp/pil ned for å øke eller redusere kontrasten. BILDE 17 MÅLEENHET Merk posten Unit of Measure (måleenhet). Displayet viser følgende: SI (metrisk) Imperial BILDE 18...
  • Page 30 TILBAKEMELDING MERK! Funksjonen Start recording (start innspilling) må aktiveres for hver tilbakemeldingsinstans. Tidligere innspilte data slettes når funksjonen aktiveres. Merk posten Feedback (tilbakemelding). Displayet viser følgende: Tilbakemelding 2. Start innspilling BILDE 20 Merk posten Start recording (start innspilling). Displayet viser følgende: BILDE 21 Trykk deretter flere ganger på...
  • Page 31 Send filen Feedback.bin til support@autophix.com. MERK! Når de ovennevnte trinnene utføres, skal feilkodeleseren være koblet til datamaskinen. VERSJONSINFORMASJON Merk posten Version Information (versjons informasjon). Displayet viser følgende: Versjonsinformasjon Programvare: SW V8.60 Maskinvare: HW V1.1B Bibliotek: V2.80 OPPDATERING Koble feilkodeleseren til datamaskinen med USB-kabel før oppdatering og klikk på...

  • Page 32: Zasady Bezpieczeństwa

    ZASADY BEZPIECZEŃSTWA • Pracuj wyłącznie na zewnątrz lub w dobrze wentylowanych pomieszczeniach – ryzyko śmierci i/lub obrażeń ciała na skutek wdychania spalin silnikowych. • Uważaj na ruchome części (wentylator chłodzący, napęd wspomagania itd.), gdy pojazd jest uruchomiony – ryzyko ciężkich obrażeń ciała. •...

  • Page 33: Dane Techniczne

    DANE TECHNICZNE Wyświetlacz 128 x 64 px Podświetlenie tła Regulacja kontrastu Temperatura otoczenia podczas pracy od 0 do 60°C Temperatura otoczenia podczas przechowywania od -20 do 70°C Zasilanie 8–18 V Wymiary 125 x 70 x 22 mm OPIS WSPARCIE/KOMPATYBILNOŚĆ I FUNKCJE • Produkt jest kompatybilny z markami VW, AUDI, SKODA, SEAT i innymi.

  • Page 34: Funkcje Podstawowe

    wyjścia z widoku kodów błędu na ekranie. Strzałka w górę – do przesuwania w górę pozycji menu i podmenu w trybie menu. Jeśli kilka widoków ekranu jest aktywnych, przycisk służy do przejścia do ostatnio wyświetlanego widoku. Strzałka w dół – do przesuwania w dół pozycji menu i podmenu w trybie menu.
  • Page 35 Instrukcja obsługi Przewód USB OBSŁUGA PODŁĄCZANIE Włącz zapłon i znajdź 16-pinowe złącze diagnostyczne pojazdu (DLC). Menu główne Diagnostyka V/A Diagnostyka OBD II Pokaż kody błędów Ustawienia systemu RYS. 2 FUNKCJE Diagnostyka V/A Zaznacz pozycję „V/A Diagnosis” (diagnostyka V/A) i naciśnij przycisk ENTER. Na ekranie pokaże się poniższy widok. Diagnostyka V/A 2.
  • Page 36 Diagnostyka V/A 2. Silnik 3. Automatyczna przekładnia 4. ABS 5. Klimatyzacja 6. Kontrola części elektronicznych Poduszki powietrzne 8. Wykrywanie protokołu 9. Oczekiwanie na odpowiedź z komputera samochodowego RYS. 4 Odczytywanie danych z jednostki sterującej (ECU) Zaznacz pozycję „01-Control Unit Info” (dane z jednostki sterującej) i naciśnij przycisk ENTER.

  • Page 37: Przywracanie Ustawień Fabrycznych

    Usuwanie kodów błędów Zaznacz pozycję „05-Clear Fault Codes” (usuwanie kodów błędów) i wybierz YES. Kody błędów zostaną usunięte. RYS. 7 Przywracanie ustawień fabrycznych Zaznacz pozycję „Service reset” (przywracanie ustawień fabrycznych) i naciśnij przycisk ENTER. Na wyświetlaczu pojawia się: RYS. 8 Adaptacja przepustnicy Zaznacz pozycję...
  • Page 38 DIAGNOSTYKA OBD II Zaznacz pozycję „OBD II Diagnosis” (diagnostyka OBD II) i naciśnij przycisk ENTER. Na wyświetlaczu pojawia się: Diagnostyka OBD II Odczytaj kody błędów Usuń kody błędów Odczytaj numer VIN Protokół systemowy RYS. 11 Odczytywanie kodów błędów Ta funkcja służy do odczytywania kodów błędów w komputerze samochodowym.
  • Page 39 Liczba kodów błędów: 00 Liczba kodów oczekujących: 0 RYS. 12 Naciśnij przycisk ENTER, aby wyświetlić kody błędów. Jeśli na wyświetlaczu pokazują się więcej niż dwa kody błędów, użyj strzałek, aby wybrać żądany kod. Obniżona wydajność CAN-BUS o szybkiej transmisji Niski status czujnika/przełącznika A przepustnicy/pedału gazu RYS.
  • Page 40 KONTRAST Zaznacz pozycję „Contrast” (kontrast). Na wyświetlaczu pojawia się: Ustawienia systemu Kontrast Jednostka pomiaru Język Przechowywanie Informacja zwrotna Informacja o modelu Kontrast Ustawiony kontrast, 0–100% 10. Naciśnij strzałkę w górę lub w dół, aby zwiększać lub zmniejszać kontrast. RYS. 17 JEDNOSTKA POMIARU Zaznacz pozycję „Unit of Measure” (jednostka pomiaru). Na wyświetlaczu pojawia się: SI (metryczne) Jednostki imperialne...
  • Page 41 INFORMACJA ZWROTNA UWAGA! Funkcję „Start recording” (rozpocznij nagrywanie) należy uruchomić każdorazowo przed przekazaniem informacji zwrotnej. Informacje nagrane wcześniej są usuwane po włączeniu funkcji. Zaznacz pozycję „Feedback” (informacja zwrotna). Na wyświetlaczu pojawia się: Informacja zwrotna 2. Rozpocznij nagrywanie RYS. 20 Zaznacz pozycję „Start recording” (rozpocznij nagrywanie). Na wyświetlaczu pojawia się: RYS.
  • Page 42 UWAGA! Podczas wykonywania powyższych kroków czytnik kodów błędów powinien być podłączony do komputera. INFORMACJA O MODELU Zaznacz pozycję „Version Information” (informacja o modelu). Na wyświetlaczu pojawia się: Informacja o modelu Oprogramowanie: SW V8.60 Urządzenie: HW V1.1B Biblioteka: V2.80 AKTUALIZACJE Przed aktualizacją podłącz czytnik kodów błędów do komputera, używając przewodu USB, i naciśnij „install driver.bat”...

  • Page 43: Safety Instructions

    SAFETY INSTRUCTIONS • Work outdoors or in a well ventilated area – risk of personal and/ or fatal injury from inhalation of exhaust fumes. • Pay attention to moving parts (fan, auxiliary drive etc.) when the engine is running – risk of serious personal injury. •...

  • Page 44: Technical Data

    TECHNICAL DATA Display 128 x 64 px Backlight Adjustable contrast Ambient temperature, in use 0 to 60°C Ambient temperature, storage –20 to 70°C Power supply 8 – 18 V Size 125 x 70 x 22 mm DESCRIPTION SUPPORT/COMPATABILITY AND FUNCTIONS •...

  • Page 45: Component Parts

    browse from the display image shown to the previous display image. Down arrow – to browse down through menu and submenu items in menu mode. If more than one display image is active the button is used to browse from the display image shown to the next display image.
  • Page 46 HOW TO USE CONNECTION Switch on the ignition and localise the 16-pin diagnostics connector (DLC). Main menu V/A diagnosis OBD II diagnosis Show fault codes System setup FIG. 2 FUNCTIONS V/A diagnosis Mark item V/A Diagnosis and press ENTER button. The following display image is shown.
  • Page 47 V/A diagnosis 2. Engine 3. Automatic transmission 4. ABS brakes 5. Air conditioning 6. Electronics Airbags 8. Detect protocol 9. Wait for vehicle computer to respond FIG. 4 Reading of engine control unit (ECU) information Mark item 01 Control Unit Info and press ENTER button. The following display image is shown.
  • Page 48 Deletion of fault codes Mark item 05 Clear Fault Codes and select YES. The fault codes are deleted. FIG. 7 Service reset Mark the item Service reset and press the ENTER button. The display shows: FIG. 8 Throttle adaptation Mark the item Throttle Adaption and press the ENTER button. The display shows: Conditions Ignition on.

  • Page 49: Obd Ii Diagnosis

    OBD II DIAGNOSIS Mark item OBD II Diagnosis and press ENTER button. The display shows: OBD II diagnosis Read fault codes Delete fault codes Read chassis number System protocol FIG. 11 Reading of fault codes This function reads fault codes in the vehicle computer. There are two types of fault codes: •...

  • Page 50: System Protocol

    Press the ENTER button to show fault codes. If there are more than two fault codes, browse with the arrow buttons to select and show the required fault code. Reduced performance high speed CAN bus Status sensor/switch A for throttle/peddle low FIG.

  • Page 51: Measurement Unit

    Language Storage Feedback Version information Contrast Set contrast, 0-100% 10. Press the function buttons arrow up/down to increase or reduce the contrast. FIG. 17 MEASUREMENT UNIT Mark the item Unit of Measure). The display shows: SI (metric) Imperial FIG. 18 LANGUAGE Mark the item Language.

  • Page 52: Version Information

    Previously recorded data is deleted when the function is activated. Mark the item Feedback. The display shows: Feedback 2. Start recording FIG. 20 Mark the item Start recording. The display shows: FIG. 21 Press the EXIT button several times to return to the main menu. Example: If a fault occurs in the OBD II diagnosis during testing, mark the OBDII Diagnosis menu to detect and record new data.
  • Page 53 Version information Software: SW V8.60 Hardware: HW V1.1B Library: V2.80 UPDATING Connect the fault code reader to the computer with the USB cable and click on "install driver.bat" in the drive routine file to install the drive routine. NOTE: • The updating software is only supported by Windows 7, 8 and •...
