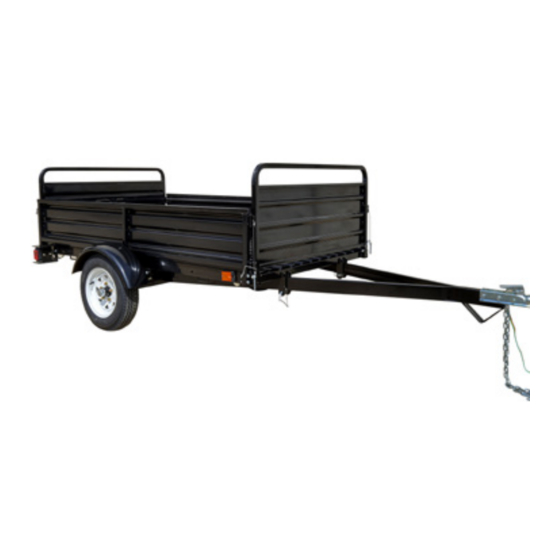

- Page 1 Trailer Assembly Guide MMT5X7, MMT5X7-DUG, MMT5X7, MMT5X7-DUG, MMT5X7G & MMT5X7G-DUG MMT5X7G & MMT5X7G-DUG DETAIL K2 INC. 5330 Mainway 7.5 ft. (229 cm) 2050 GVWR All Steel Trailer Burlington Ont. L7L 6A4 Utility Trailer 1-888-277-6960 MMT5X7 MMT5X7-DUG MMT5X7G MMT5X7G-DUG MMT5X7 man v.210604...
- Page 2 STEP 1 and use it as your work surface. En.a2 MMT5X7 man...
- Page 3 STEP 2 M14 x 85 mm again inserted from rear fender lock nuts En.a3 v.210604 v.191118...
- Page 4 Install the coupler and safety chain using the M12 x 75 mm bolts and M12 lock nuts provided. Find the middle link on the chain, and feed it through the side of the tongue where the wiring harness is not present. Feed your bolt through. En.a4 MMT5X7 man...
- Page 5 STEP 4 NOTE: Insert the raised point on the spring into the concave on the axle. En.a5 v.210604 v.191118...
- Page 6 STEP 5 wheel can be better held. NOTE: Tapered ends of wheel nuts face inward toward wheel. MMT5X7 man...
- Page 7 STEP 6 Pre-Wiring NOTE: Make sure all connections are accessible for light mounting when En.a7 v.210604 v.191118...
- Page 8 STEP 7 CAUTION! Rolling the trailer over will require assistance. The trailer at this point weighs an estimated 400 lb. (181.4 kg). springs in place. En.a8 MMT5X7 man...
- Page 9 STEP 8 and M8” lock nuts provided. En.a9 v.210604 v.191118...
- Page 10 STEP 9 Install lights. NOTE: Use Dielectric grease on each connector for corrosion prevention En.a10 MMT5X7 man...
- Page 11 STEP 9 (CONTINUED) En.a11 v.210604 v.191118...
- Page 12 STEP 10 Install gates En.a12 MMT5X7 man...
- Page 13 FINAL STEPS MUST TORQUE WHEEL NUTS TO 80 lb. CAUTION: It is the trailer owner’s responsibility to periodically check all hardware is secure and fastened properly En.a13 v.210604 v.191118...
- Page 14 MMT5X7, MMT5X7-DUG, MMT5X7G & MMT5X7G-DUG Owner’s Manual DETAIL K2 INC. 5330 Mainway 7.5 ft. Burlington Ont. L7L 6A4 Utility 1-888-277-6960 Trailer Read the owner’s manual over carefully before you begin using your trailer. MMT5X7 MMT5X7-DUG MMT5X7G MMT5X7G-DUG MMT5X7 man v.210604...
- Page 15 Rear Red Lens (Large) 41237 Rear Red Lens (Small) 41238 Marker Lens (Orange) 41239 ONLY USE ORIGINAL EQUIPMENT PARTS AND ACCESSORIES. Consult Detail K2 Inc. for the recommended accessories. The use of improper accessories may cause hazards or injuries. En.m2 MMT5X7 man...
- Page 16 LIGHTING & WIRING MAINTENANCE WIRING LEGEND Symbol Color Description Operation Green Wire Passenger Side (Right) Right Signal Brake Brown Wire Running Lights Tail light marker Yellow Front Side Markers Yellow Wire Driver Side (Left) Left Signal Brake White Wire Ground Trailer Ground NOTE: Brake light goes out on the side that is signaling.
-
Page 17: Trailer Coupler
Before towing your trailer be sure to check the capacity of your trailer hitch on your vehicle (never exceed this or your trailers capacity). The Detail K2 Trailer is equipped with a 2” coupler and must be used with a 2” trailer ball. Make sure that the trailer ball is completely engaged in the coupler ball WHEEL BEARING &... - Page 18 TRAILER LICENSING The Detail K2 kit trailer MUST BE CERTIFIED after assembly by a local garage which is approved and holds a license to In order to register your trailer with the Department of Motor Vehicles or Ministry of Transportation and obtain a license out and signed by the dealer transferring ownership to you.
-
Page 19: Parts List
M12 lock nut MMT5X731L4 MMT5X7G31L4 M14 lock nut MMT5X732L4 MMT5X7G32L4 M14 hex nut MMT5X7G33L4 MMT5X733L4 MMT5X7G34L4 MMT5X734L4 MMT5X735L4 MMT5X7G35L4 MMT5X736L4 MMT5X7G36L4 MMT5X737L4 MMT5X7G37L4 MMT5X7G38L4 MMT5X738L4 M10 U-bolt MMT5X7G39L4 MMT5X739L4 Gate clip pin MMT5X7G40L4 MMT5X740L4 L-pin MMT5X7G41L4 MMT5X741L4 R-clip En.m6 MMT5X7 man... -
Page 20: Schematic Drawing
SCHEMATIC DRAWING En.m7 v.210604 v.191118... - Page 21 Guide d’assemblage de la remorque MMT5X7, MMT5X7-DUG, MMT5X7G & MMT5X7G-DUG DETAIL K2 INC. 5330 Mainway 7.5 pi (229 cm) Burlington Ont. L7L 6A4 Remorque Remorque 2050 GVWR tout acier 1-888-277-6960 Utilitaire MMT5X7 MMT5X7-DUG MMT5X7G MMT5X7G-DUG MMT5X7 guide d’assemblage v.210604...
- Page 22 Le châssis de la remorque est expédié à l’envers, tel qu’illustré. Laissez le châssis de la remorque sur le carton et l’utiliser comme votre surface de travail. Fr.a2 MMT5X7 man...
- Page 23 ÉTAPE 2 Placer les ressorts et les deux tubes de pole tel qu’indiqué, le bout avant du ressort vers l’avant de la remorque, insérer le deux boulons de M14 x 120 mm par l’intérieur à travers le tube de pole et à...
- Page 24 Installez le coupleur et la chaîne de sécurité à l'aide des boulons M12 x 75 mm et des contre-écrous M12 fournis. Trouvez le maillon du milieu sur la chaîne et faites-le passer par le côté du timon où le harnais de câbles n'est pas. Faites passer votre boulon à travers. Fr.a4 MMT5X7 man...
- Page 25 ÉTAPE 4 Poser l’essieu en travers sur les ressorts. Monter l’essieu sur les ressorts avec les boulons en U -M10, plaque d’assise du ressort, rondelles M10 et écrous Nylock M10. REMARQUE: Insérez la plaque soulevée sur le ressort dans la partie concave sur l’essieu.
- Page 26 ÉTAPE 5 Installez les pneus. Vissez les dix écrous fournis pour les roues. Les écrous de roue devront être serrés quand la remorque sera replacée sur ses roues. REMARQUE: vers la jante. Fr.a6 MMT5X7 man...
- Page 27 ÉTAPE 6 Pré-câblage Les harnais de câblage sont pré-assemblés sous le châssis. Le câblage pré-assemblé est pré-monté sur la remorque et doit être reliée au harnais qui va à l’avant de la pole de la remorque. REMARQUE: Assurez-vous que toutes les connexions sont accessibles pour le montage des lumières lorsque remorque sera retourné.
- Page 28 L et au cadre qui retient le ressort en place. Une fois l’angle des supports en L établi, serrez les 4 boulons M14 à travers les ressorts jusqu’à ce que les ressorts soient sécurisés. Ne serrez pas trop, car cela pourrait faire affaisser le cadre. compréhension. Fr.a8 MMT5X7 man...
- Page 29 ÉTAPE 8 Installer les panneaux de coté de la remorque Insérez et serrez les huit (8) (4 de chaque coté), boulons de M8 x 20 mm et écrous de M8 fournis. Fr.a9 v.210604 v.191118...
- Page 30 Monter les feux latéraux sur le côté de la partie avant du châssis en utilisant les vis auto taraudeuses. Branchez le connecteur de la lumière au harnais de câblage électrique. REMARQUE : Utiliser de la graisse diélectrique sur chaque connecteur pour prévenir la corrosion. Fr.a10 MMT5X7 man...
- Page 31 ÉTAPE 9 (SUITE) Fixer les supports de lumière arrière et installer l’ensemble de feu. Branchez la lumière au harnais de câblage. Le côté gauche, coté conducteur est celui avec les lentilles claires au bas pour illuminé la plaque d’immatriculation le support de plaque d’immatriculation doit être installé du côté...
- Page 32 STEP 10 Installation des panneaux (Barrières) Fr.a12 MMT5X7 man...
- Page 33 DERNIÈRES ÉTAPES Écrous de roue serrée à un couple de 80 lb assurer qu‘ils sont tous bien serrés. ATTENTION : Il est de la responsabilité du propriétaire de la remorque correctement. Fr.a13 v.210604 v.191118...
- Page 34 MMT5X7, MMT5X7-DUG, MMT5X7G & MMT5X7G-DUG Manuel du propriétaire DETAIL K2 INC. 5330 Mainway 7.5 pi (229cm) Burlington Ont. L7L 6A4 remorque 1-888-277-6960 utilitaire Lisez ce manuel attentivement avant de commencer l’utilisation de la remorque. MMT5X7 MMT5X7-DUG MMT5X7G MMT5X7G-DUG MMT5X7 man v.210604...
- Page 35 NE CHARGEZ PAS plus d’un véhicule tout-terrain sur la remorque. Fixez votre cargaison dans la remorque correctement et dans le respect des lois locales. lorsque le véhicule tracte une charge. toute responsabilité pour les dommages, blessures ou des accidents encourus. Fr.m2 MMT5X7 man...
- Page 36 Replacement des feux lumineux 41237 41238 41239 UTILISEZ UNIQUEMENT DES PIÈCES D’ÉQUIPEMENT ET ACCESSOIRES D'ORIGINE. Consultez Detail K2 Inc. LUMIÈRE & CÂBLAGE ET ENTRETIENT LÉGENDE DE CÂBLAGE Symboles Couleurs Descriptions Opération Fil vert Frein Fil brun Feux de roulement Feux de position Feux position coté...
- Page 37 Un réglage correct est obtenu lorsque le coupleur est aussi serrée que possible sur la boule et que le levier de Assurez-vous que la boule est complètement engagée dans l’enclave du coupleur et que celui-ci est verrouillé. Fr.m4 MMT5X7 man...
- Page 38 ROULEMENT À BILLES ET ENSEMBLE DE MOYEU REMARQUE: Les roulements doivent avoir du service tous les 2000 miles ou 3200 km. AUCUNE PIÈCE N'EST PLUS CRITIQUE POUR LA PERFORMANCE FIABLE DE VOTRE REMORQUE QUE LES ROULEMENTS À BILLES, LE JEU ET LES JOINTS. POUR S'ASSURER QUE VOTRE REMORQUE FONCTIONNE DE FAÇON FIABLE, VOUS DEVEZ INSPECTER LES ROULEMENTS, LE JEU ET LES JOINTS ET REMBALLER SOIT RE-GRAISSER LES ROULEMENTS TOUS LES 12 MOIS OU 2000 MILES (3200 km) CECI EST FACILEMENT TROUVÉ...
-
Page 39: Liste De Pièces
MMT5X734L4 MMT5X7G34L4 Rondelle plat ø10 MMT5X7G35L4 Rondelle plat ø12 MMT5X735L4 MMT5X7G36L4 Rondelle plat ø14 MMT5X736L4 MMT5X7G37L4 Plaque d’assise MMT5X737L4 MMT5X738L4 MMT5X7G38L4 Boulon en U M10 MMT5X739L4 MMT5X7G39L4 Goupille MMT5X740L4 MMT5X7G40L4 Goupille en L MMT5X741L4 MMT5X7G41L4 Goupille bêta Fr.m6 MMT5X7 man... - Page 40 SCHÉMA Fr.m7 v.210604 v.191118...
