DETAIL K2 MMT5X7G Assembly Manual

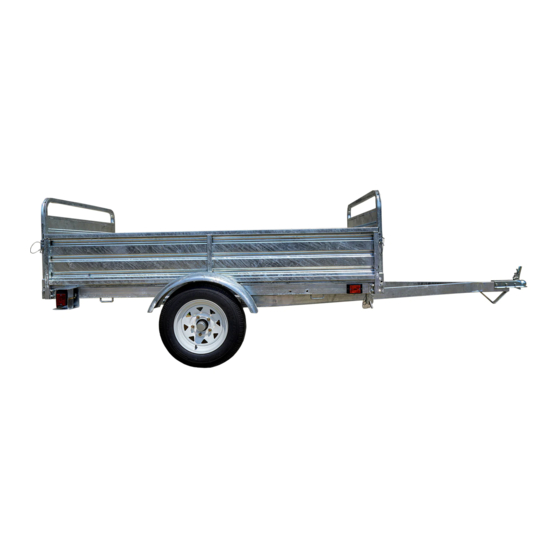

2050 gvwr all steel trailer
Hide thumbs
Also See for MMT5X7G:
- Assembly manual (40 pages) ,
- Assembly manual (40 pages) ,
- Assembly manual (40 pages)
Related Manuals for DETAIL K2 MMT5X7G
Summary of Contents for DETAIL K2 MMT5X7G
- Page 1 Assembly guide Model MMt5X7g 2050 gVWR All Steel trailer DEtail K2 inC. 1080 Clay Ave., Unit #2 7.5 ft. (229 cm) Burlington Ont. L7L 0A1 Utility trailer 1-888-277-6960 gALVANIZeD MMT5X7G man v.171214...
- Page 2 Open and unpack all items. Leave lots of working space as you will need to fl ip the trailer over later in the assembly. The trailer frame is shipped upside down as shown. Leave the frame on the cardboard and use it as your work surface. En.a2 MMT5X7G man...
- Page 3 Step 2 Place springs and tongue tubes as shown, the hub end of the spring faces towards the front of the trailer, insert the two M12 x 115 mm bolts from inside out through the tongue tube then the spring hub on the front. Use the M12 x 90 mm bolts at the back, again inserted from the inside out ward.
- Page 4 The front bolt passes though the end link of the each safety chain as it is inserted through the tongue tubes. One safety chain in the end of the left hand tube, one in the right hand tube. Tighten both bolts. En.a4 MMT5X7G man...
- Page 5 Step 4 Lay the axle across the springs. Mount the axle to the springs with the M10 U – Type bolts, left spring plate, M10 washers, and M10 nylock nuts. notE: Insert the raised point on the spring into the concave on the axle. Make sure that the axle is in the right position.
- Page 6 Install the tires. Snug all ten wheel nuts provided. The wheel nuts will need to be torqued after the trailer is fl ipped over and the wheel can be better held. notE: Tapered ends of wheel nuts face inward toward wheel. En.a6 MMT5X7G man...
- Page 7 Step 6 pre-Wiring The wire harness are pre-assembled under the frame. The pre-assembled wiring harness is pre-mounted on the trailer and must be connected to the harness that goes to the front of the trailer tongue. notE: Make sure all connections are accessible for light mounting when trailer is fl...
- Page 8 The fenders now need to be assembled. Secure each fender by fastening the nuts and bolts provided with the fender to the rectangular plate on the axle. You may have to temporarily remove each wheel and support the axle while mounting each fender in turn. En.a8 MMT5X7G man...
- Page 9 Step 8 Install side panels. Insert and tighten the eight (four on each side) M8 x 20 mm bolts and M8” lock nuts provided. En.a9 v.171214...
- Page 10 Mount the side marker onto the side of the front portion of the frame using the self tapping screws. Plug the light connector into the wire harness. tapping screws. Plug the light connector into the wire harness. notE: Use Dielectric grease on each connector for corrosion prevention En.a10 MMT5X7G man...
- Page 11 Step 9 (CONtINUeD) Attach rear light brackets and install light assemblies. Connect light assembly to wiring harness. The driver’s side light is the one with the clear lenses on the bottom, the licence plate bracket needs to be installed on the driver’s side as well at the same time of assembly. Attach all necessary wiring and fasten lights to side of trailer.
- Page 12 Step 10 Install gates En.a12 MMT5X7G man...
-
Page 13: Final Steps
FINAL StepS MUSt tORQUe WHeeL NUtS tO 80 lb. Connect to vehicle to confi rm all lights are working correctly. Inspect trailer once more to make sure all steps were completed properly. Remember to recheck all nuts before use to make sure they are all properly tightened. - Page 14 MMt5X7g Owner’s Manual DEtail K2 inC. 1080 Clay Ave., Unit #2 7.5 ft. Burlington Ont. L7L 0A1 Utility 1-888-277-6960 trailer Read the owner’s manual over carefully before you begin using your trailer. MMT5X7G man v.171214...
- Page 15 When driving do not exceed the speed limit. Braking time can be considerably longer when a vehicle is towing a loaded trailer. y Any modifications made to the trailer or parts of the trailer will void the trailer warranty and release Detail K2 Inc. of any responsibility for damages, injuries or accidents incurred.
- Page 16 LIgHtINg & WIRINg MAINteNANCe WIRINg LegeND Symbol Color Description Operation Green Wire Passenger Side (Right) Right Signal Brake Brown Wire Running Lights Tail light marker Yellow Front Side Markers Yellow Wire Driver Side (Left) Left Signal Brake White Wire Ground Trailer Ground y NOte: Brake light goes out on the side that is signaling.
-
Page 17: Trailer Coupler
Before towing your trailer be sure to check the capacity of your trailer hitch on your vehicle (never exceed this or your trailers capacity). The Detail K2 Trailer is equipped with a 2” coupler and must be used with a 2” trailer ball. Make sure that the trailer ball is completely engaged in the coupler ball WHeeL BeARINg &... - Page 18 7. Re-attach bolts and wheel. (Torque to 80 lbs.) tRAILeR LICeNSINg The Detail K2 kit trailer MUST BE CERTIFIED after assembly by a local garage which is approved and holds a license to provide safety certificates for roadway vehicles. In order to register your trailer with the Department of Motor Vehicles or Ministry of Transportation and obtain a license plate you will need to have either the NVIS form in Canada or the Manufacturers Certificate of Origin in the US filled out and signed by the dealer transferring ownership to you.
-
Page 19: Parts List
5X7G-31 M6 x 60 Square Neck Bolt 5X7G-32 M8 x 25 Square Neck Bolt 5X7G-33 M12 x 110 Hexagon Bolt 5X7G-34 Left Tube 5X7G-35 Right Tube 5X7G-36 Dust Cap 5X7G-37 Front Wiring Harness 5X7G-38 Bed Wiring Harness En.m6 MMT5X7G man... -
Page 20: Schematic Drawing
SCHeMAtIC DRAWINg 25 26 En.m7 v.171214... - Page 21 Modèle MMt5X7g Remorque 2050 gVWR tout acier DEtail K2 inC. 1080 Clay Ave., Unit #2 7.5 pi (229 cm) Burlington Ont. L7L 0A1 Remorque 1-888-277-6960 Utilitaire gALVANISÉ MMT5X7G guide d’assemblage v.171214...
- Page 22 Le châssis de la remorque est expédié à l’envers, tel qu’illustré. Laissez le châssis de la remorque sur le carton et l’utiliser comme votre surface de travail. Fr.a2 MMT5X7G man...
- Page 23 ÉtApe 2 Placer les ressorts et les deux tubes de pole tel qu’indiqué, le bout avant du ressort vers l’avant de la remorque, insérer le deux boulons de M12 x 115 mm par l’intérieur à travers le tube de pole et à travers moyeu avant du ressort. Utiliser les boulons de M12 x 90 mm pour l’arrière, pour ceux-ci aussi de l’intérieur vers l’extérieur.
- Page 24 Le boulon avant passe à travers le dernier maillon de la chaîne de sécurité et est inséré dans les tubes de la pole. Une chaîne de sécurité dans l’extrémité du tube du coté gauche, l’un dans le coté droite. Serrer les deux boulons. Fr.a4 MMT5X7G man...
- Page 25 ÉtApe 4 Poser l’essieu en travers sur les ressorts. Monter l’essieu sur les ressorts avec les boulons en U -M10, plaque d’assise du ressort, rondelles M10 et écrous Nylock M10. rEmarquE: Insérez la plaque soulevée sur le ressort dans la partie concave sur l’essieu.
- Page 26 Installez les pneus. Vissez les dix écrous fournis pour les roues. Les écrous de roue devront être serrés quand la remorque sera replacée sur ses roues. rEmarquE: extrémités effi lées des écrous doivent faire face à l’intérieur vers la jante. Fr.a6 MMT5X7G man...
- Page 27 ÉtApe 6 pré-câblage Les harnais de câblage sont pré-assemblés sous le châssis. Le câblage pré-assemblé est pré-monté sur la remorque et doit être reliée au harnais qui va à l’avant de la pole de la remorque. rEmarquE: Assurez-vous que toutes les connexions sont accessibles pour le montage des lumières lorsque remorque sera retourné.
- Page 28 Les ailes doivent maintenant être assemblées. Fixer les ailes en utilisant les écrous et boulons inclus à la plaque rectangulaire sur l’essieu. Il est possible que vous deviez retirer temporairement la roue, assurez vous de soutenir l’essieu pendant le montage dans chacune des ailes. Fr.a8 MMT5X7G man...
- Page 29 ÉtApe 8 Installer les panneaux de coté de la remorque Insérez et serrez les huit (8) (4 de chaque coté), boulons de M8 x 20 mm et écrous de M8 fournis. Fr.a9 v.171214...
- Page 30 Monter les feux latéraux sur le côté de la partie avant du châssis en utilisant les vis auto taraudeuses. Branchez le connecteur de la lumière au harnais de câblage électrique. rEmarquE : Utiliser de la graisse diélectrique sur chaque connecteur pour prévenir la corrosion. Fr.a10 MMT5X7G man...
- Page 31 ÉtApe 9 (SUIte) Fixer les supports de lumière arrière et installer l’ensemble de feu. Branchez la lumière au harnais de câblage. Le côté gauche, coté conducteur est celui avec les lentilles claires au bas pour illuminé la plaque d’immatriculation le support de plaque d’immatriculation doit être installé du côté...
- Page 32 Step 10 Installation des panneaux (Barrières) Fr.a12 MMT5X7G man...
- Page 33 DeRNIÈReS ÉtApeS Écrous de roue serrée à un couple de 80 lb Connectez-vous à un véhicule pour confi rmer tous les feux lumineux fonctionnent correctement Inspectez la remorque une fois de plus pour vous assurer que toutes les étapes ont été eff ectuées correctement. Assurez-vous de revérifi er tous les écrous avant de l’utiliser pour vous assurer qu‘ils sont tous bien serrés.
- Page 34 MMT5X7G Manuel du propriétaire DEtail K2 inC. 1080 Clay Ave., Unit #2 7.5 pi (229cm) Burlington Ont. L7L 0A1 remorque 1-888-277-6960 utilitaire Lisez ce manuel attentivement avant de commencer l’utilisation de la remorque. MMT5X7G man v.171214...
- Page 35 Toute modification apportée à la remorque ou des parties de la remorque annulera la garantie de la remorque et libérera DETAIL K2 lnc. de toute responsabilité pour les dommages, blessures ou des accidents encourus. Fr.m2...
- Page 36 41238 Feu de position (orange) 41239 y UtILISeZ UNIQUeMeNt DeS pIÈCeS D’ÉQUIpeMeNt et ACCeSSOIReS D'ORIgINe. Consultez Detail K2 Inc. pour les accessoires recommandés. L'utilisation d'accessoires inadéquats peut entraîner des risques ou des blessures. LUMIÈRe & CâBLAge et eNtRetIeNt LÉgeNDe De CâBLAge...
- Page 37 Avant d’utiliser votre remorque assurez-vous de vérifi er la capacité de votre attelage de remorque sur votre véhicule (ne jamais dépasser la capacité de votre attelage du véhicule). La remorque de Detail K2 est équipée d'un coupleur de 2 po.et doit être utilisé avec une boule de 2 pouces.
- Page 38 7. Replacez les boulons et la roue. (Force de couple de 80 livres-pied.) eNRegIStReMeNt De LA ReMORQUe La remorque Detail K2 DOIT ÊTRE CERTIFIÉE après l’assemblage par un garage qui détient une licence pour fournir des certificats de sécurité pour les véhicules routiers.
-
Page 39: Liste De Pièces
Boulon à épaulement carré M8 x 25 5X7G-33 Boulon hex M12 x 110 5X7G-34 Tubulure gauche 5X7G-35 Tubulure droite 5X7G-36 Capuchon protecteur d’essieu 5X7G-37 Harnais de câblage avant 5X7G-38 Harnais de câblage du lit de la remorque Fr.m6 MMT5X7G man... - Page 40 SCHÉMA 25 26 Fr.m7 v.171214...
