KLASS Fan MODULO User Manual page 10

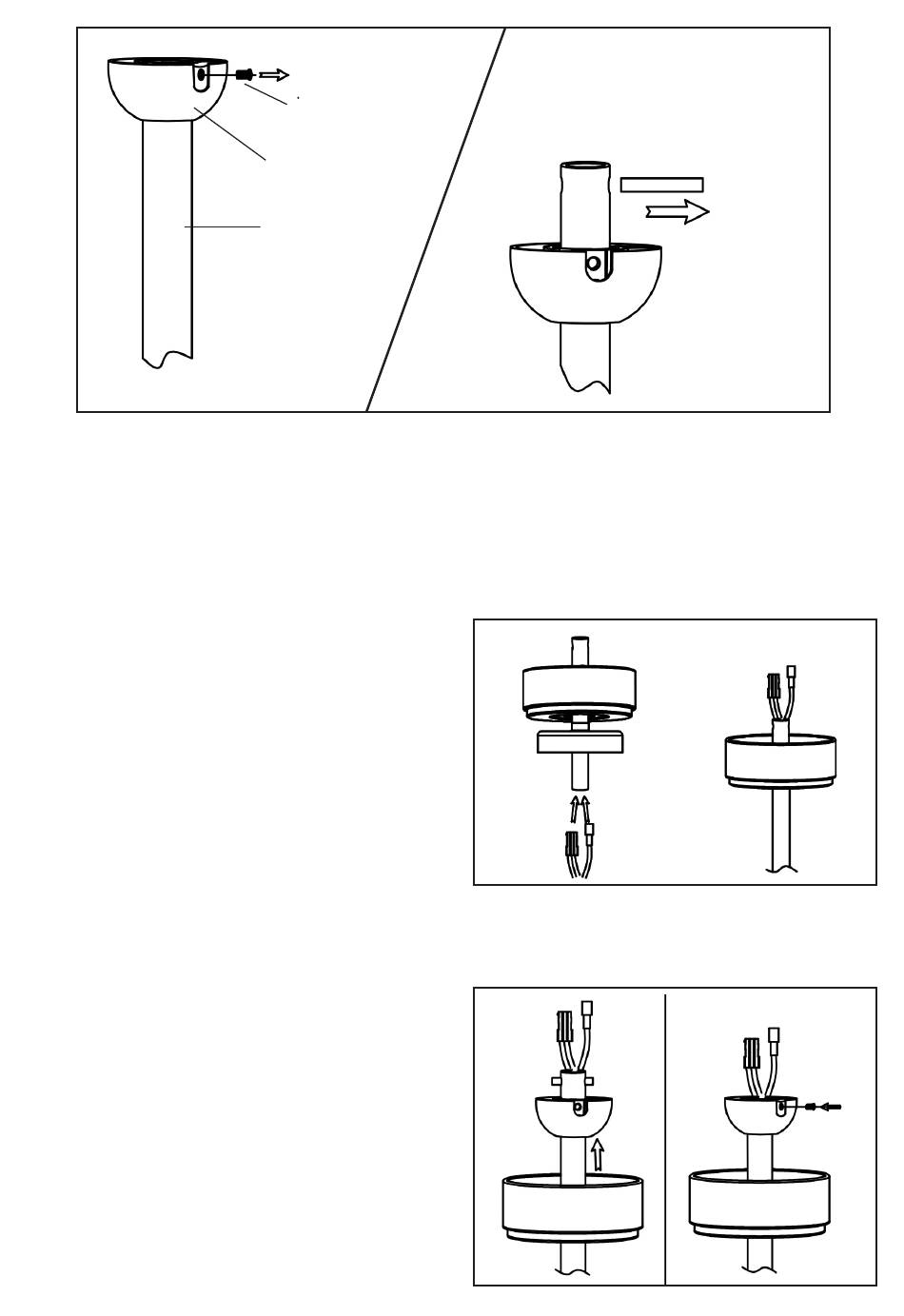

Choisissez la longueur du prolongateur vous allez utilisez et assemblons le
prolongateur au moteur.
LE COUPLEUR
A présent, prenez
couvercle décoratif du moteur et glissez-
les à travers le prolongateur que vous
avez choisi.
Prenez les fils sortant du moteur, et
glissez les dans le prolongateur afin qu'ils
ressortent de l'autre coté de celui-ci.
Attention, mettez dans le bon sens le
prolongateur, trou de rotule vers le haut,
et trou de boulon vers le moteur, idem
pour la Canopée et le couvercle moteur
A présent prenez la rotule, glissez-la
à travers le prolongateur, passer le
cylindre, monté la rotule pour bloquer
le cylindre et vissez la rotule de façon
qu'elle ne bouge plus.
Attention à ne pas dénuder les fils ou les
plier, soyez prudent.
Vis
Rotule
Tige
la canopée, le
8
Cylindre
