CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l'intégralité du présent manuel avant de tenter
d'assembler, d'utiliser ou d'installer le produit.
comme s'il s'agissait d'une échelle.
AVERTISSEMENT
CET ARTICLE NE PEUT SUPPORTER QUE LA CHARGE MAXIMALE INDIQUÉE. L'UTILISATION
DE CET ARTICLE AVEC DES PRODUITS DONT LE POIDS DÉPASSE LA CHARGE MAXIMALE
INDIQUÉE PEUT ENTRAÎNER DE L'INSTABILITÉ ET CAUSER DES BLESSURES. RÉPARTISSEZ
LA CHARGE DE FAÇON UNIFORME.
PRÉPARATION
Avant de commencer l'assemblage de l'article, assurez-vous d'avoir toutes les pièces. Comparez le
contenu de l'emballage avec la liste des pièces et celle de la quincaillerie incluse. S'il y a des pièces
manquantes ou endommagées, ne tentez pas d'assembler l'article.
Temps d'assemblage approximatif : 60 minutes
Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, perceuse électrique, foret
de 3/16 po, foret de 3/8 po, clé à douille de 1/2 po, niveau, détecteur de montants, crayon, ruban à
mesurer, escabeau et marteau.

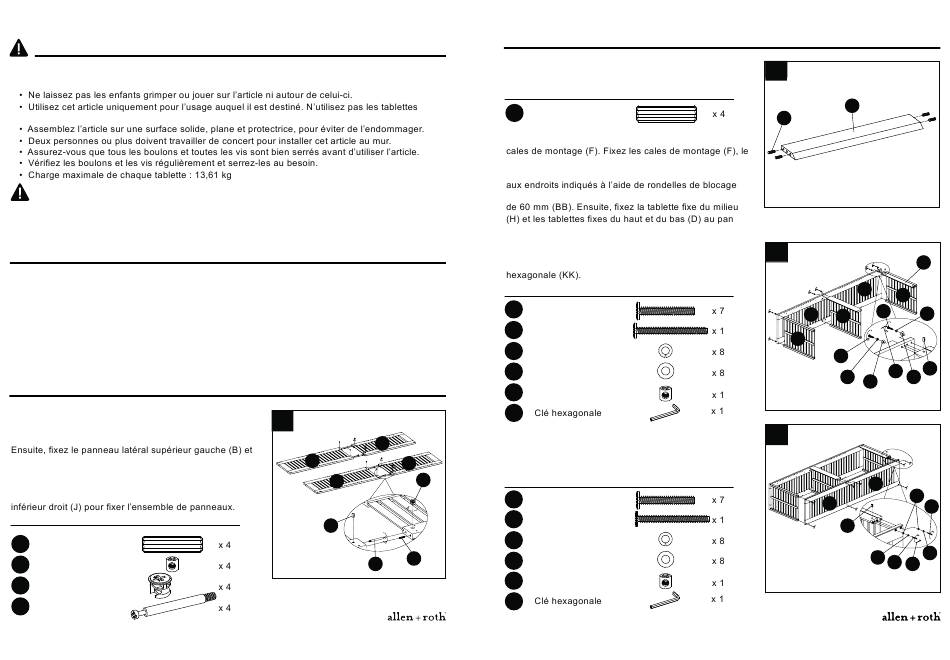

INSTRUCTIONS POUR L'ASSEMBLAGE

1. Insérez les écrous à portée cylindrique (HH), les
goujons en bois (GG) et les grandes attaches Camloc
(NN) dans le panneau latéral supérieur gauche (B) et le
panneau latéral supérieur droit (C), tel qu'il est illustré.
le panneau latéral supérieur droit (C) au panneau latéral
inférieur gauche (I) et au panneau latéral inférieur droit
(J). Insérez les grandes attaches Camloc (MM) dans le
panneau latéral inférieur gauche (I) et le panneau latéral
Quincaillerie utilisée
GG Goujon en bois
HH Écrou à portée cylindrique
MM
Grande attache Camloc
NN
Grande vis Camloc
1
I
B
J
C
HH
GG
NN
Lowes.com/allenandroth
13
INSTRUCTIONS POUR L'ASSEMBLAGE
2. Insérez les goujons en bois (GG) dans les cales
de montage (F).
Quincaillerie utilisée
GG Goujon en bois
3. Insérez les écrous à portée cylindrique (HH) dans les
bord biseauté orienté vers le bas, au panneau latéral su-
périeur droit (C) et au panneau latéral inférieur droit (J)
(CC), de petites rondelles plates (DD) et de boulons M6
neau latéral supérieur droit (C) et au panneau latéral
inférieur droit (J) à l'aide de rondelles de blocage (CC),
de petites rondelles plates (DD) et de boulons M6 de
40 mm (AA). Serrez tous les boulons à l'aide de la clé
Quincaillerie utilisée
AA
Boulon M6 de 40 mm
BB Boulon M6 de 60 mm
CC Rondelle de blocage
DD Petite rondelle plate
HH
Écrou à portée cylindrique
KK
4. Répétez l'étape 3 pour le panneau latéral supérieur
gauche (B) et le panneau latéral inférieur gauche (I).
MM Quincaillerie utilisée
AA
Boulon M6 de 40 mm
BB
Boulon M6 de 60 mm
CC
Rondelle de blocage
DD Petite rondelle plate
HH
Écrou à portée cylindrique
KK
2
F
GG
-
3
C
AA
J
H
D
BB
CC
DD
4
B
I
HH
CC
Lowes.com/allenandroth Lowes.com/allenandroth
