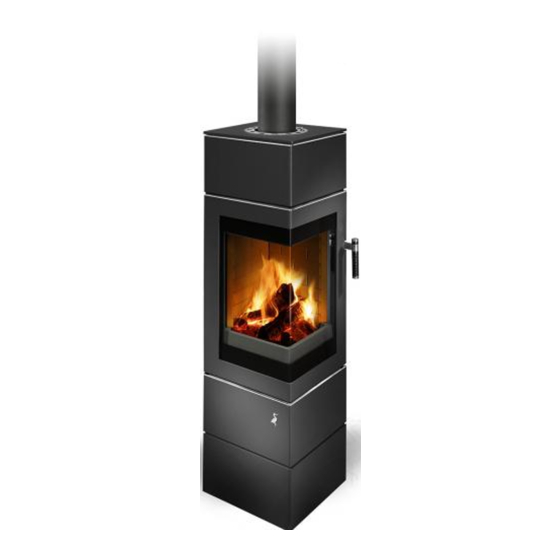

Storch Kamine CUADRADO SE User Manual
  1. Manuals
  2. Brands
  3. Storch Kamine Manuals
  4. Wood stove
  5. CUADRADO SE
  6. User manual

Storch Kamine CUADRADO SE User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CUADRADO SE
Bedienungsanleitung
D
User Manual
GB
Manuel d'utilisation
F
Návod k obsluze
CZ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CUADRADO SE and is the answer not in the manual?

Questions and answers

Related Manuals for Storch Kamine CUADRADO SE

Summary of Contents for Storch Kamine CUADRADO SE

  • Page 1 CUADRADO SE Bedienungsanleitung User Manual Manuel d’utilisation Návod k obsluze...
  • Page 3 Bedienungsanleitung Allgemeines Technische Daten und Abmessungen °C mg/Nm mg/Nm Stahl Kachel 3 - 6 83,32 1399 1249 Sandstein Stein Bauarten von Kaminöfen DIN 18 891 unterscheidet Kaminöfen der Bauart 1 und 2. Kaminöfen der Bauart 1 haben eine selbstschließende Feuerraumtür und dürfen an einen mehrfach belegten Schornstein angeschlossen werden. Aus Sicherheitsgründen muss die Feuerraumtür, mit Ausnahme der Bedienung, stets geschlossen sein.

  • Page 4: Zulässige Brennstoffe

    Lieferung Während des Transports kann es zur Beschädigung der Ware kommen, auch im Falle, einer augenscheinlich unbeschädigten Verpackung. Deshalb ist es wichtig, dass Sie den Kaminofen genau kontrollieren, und eventuelle Schäden innerhalb einer Woche der Spedition melden. Im Falle einer sichtbaren Beschädigung der Ware, oder Verpackung, vermerken Sie dies direkt bei der Warenübernahme auf dem Transportdokument.

  • Page 5: Bedienung

    Verbrennungsluftversorgung Der Kaminofen darf nur in Räumen mit ausreichender Verbrennungsluftzufuhr aufgestellt werden. Dies ist in Räumen gewährleistet, die mindestens eine Tür ins Freie oder ein Fenster haben, das geöffnet werden kann, oder mit anderen Räumen unmittelbar oder mittelbar in einem Verbrennungsluftverbund stehen. Zum Verbrennungsluftverbund gehören nur Räume derselben Wohnung oder Nutzungseinheit.
  • Page 6 Aschebehälter Wenn Sie mehrmals an der Rostzugstange rütteln, bekommen Sie die Asche nach unten in den Aschebehälter. Vergessen Sie nicht, dass im Aschebehälter mehrere Tage lang glühende Asche bleiben kann. Die Asche nur in Blechaschebehälter ausleeren! Den Kaminofen niemals ohne Aschebehälter heizen! Heizbetrieb Aschebehälter Erstbenutzung...

  • Page 7: Reinigung Und Wartung

    und den Schamottewänden. Füllen Sie Ihren Ofen deshalb etwa zur Hälfte mit Holzscheiten und legen öfter etwas Holz nach. Ihr Kaminofen ist keine Müllverbrennungsanlage. Verwenden Sie ausschließlich Holz oder Holzbriketts. Nachlegen Erst nachlegen, wenn die Flammen nicht mehr lodern. Zum Nachlegen erst den Luftschieber ganz öffnen, Drosselklappe muss offen sein, dann die Türe langsam öffnen und Holzscheite einlegen.

  • Page 8: Garantie

    Falls Probleme auftreten Schlechter Zug des Ofens  Ist der Schornstein zu niedrig, oder ist der Querschnitt unpassend?  Sind der Schornstein oder das Ofenrohr undicht?  Ist die Tür bei einem anderen Ofen, der im selben Schornstein mündet, offen? Kaminofen heizt schlecht ...
  • Page 9 10.2 Bauanmeldung Vor der Durchführung einer Neuinstallation eines Schornsteins ist es erforderlich, dass Sie den Bau der zuständigen Behörde melden. Das für Sie zuständige Bauamt erteilt Ihnen nähere Informationen. 10.3 Kontrolle Nach Beendigung der Installation/Aufstellung des Kaminofens muss der Bezirksschornsteinfegermeister (in Bayern auch ein eingetragener Fachbetrieb) immer Ihre Arbeit kontrollieren, noch bevor Sie den Ofen das erste Mal anzünden können.
  • Page 10 Wir wünschen Ihnen viel Freude und gemütliche Stunden mit Ihrem Storch Kaminofen. - 8 -...
  • Page 11 - 9 -...

  • Page 12: Technical Specifications And Dimensions

    User Manual General Technical specifications and dimensions °C mg/Nm mg/Nm Steel Tile 3 - 6 83,32 1399 1249 Sandstone Brick - 10 -...

  • Page 13: Recommended Fuel

    Designs of wood-burning stoves DIN 18 891 distinguishes wood-burning stoves of design 1 and 2. Wood-burning stoves of design 1 have a self- closing combustion chamber door and may be connected to a common flue with other appliances. For safety reasons the door of the combustion chamber must always be closed except during operation.

  • Page 14: Combustion Air Supply

     Never remove ashes when they are hot. Store ashes in a fire-resistant and non-flammable container.  Do not store any flammable liquids near your wood-burning stove! Combustion air supply The wood-burning stove may only be installed in rooms with a sufficient supply of combustion air. It is guaranteed in rooms that have at least one door or window leading to the external environment that can be opened or that are directly or indirectly interconnected with other rooms, forming a combustion air unit with them.

  • Page 15: Heating Operation

    Door Automatic closing of the door is ensured with the use of a spring. The spring must never put out of operation (see DIN 18891, design 1). Locking must be done manually (except NEMO SP/WT). Securing Doors Operating Position Closing Ashpan Joggle the grate control several times to shake the ashes down to the ashpan.

  • Page 16: Cleaning And Maintenance

     Put a newspaper or a solid igniter together with wooden chips in the combustion chamber. Stack pieces of wood crosswise on each other. Fully open the supply of primary as well as secondary air. If the fire does not burn correctly, you can leave the ashpan slightly open.

  • Page 17: Troubleshooting

    The wood-burning stoves are designed in such a way that secondary air serves at the same time as “cleaning air” for the glass. If the stove is used properly, the glass will remain generally clean. In spite of this a fine ash layer is often inevitable due to poor-quality fuel (wet wood) or insufficient combustion air supply.
  • Page 18 10. Wood-burning stove installation 10.1 Requirements for the installation place The wood-burning stove may only be installed in rooms and places where no risks result from the position, structural conditions and way of use. For proper operation of the stove the area installation room must be laid out in such a way and be large enough to ensure supply of enough combustion air any time.
  • Page 19 We wish you a lot of joy and pleasant hours with your Storch wood-burning stove. - 17 -...
  • Page 20 - 18 -...

  • Page 21: Manuel D'utilisation

    Manuel d’utilisation Généralités Données techniques et dimensions °C mg/Nm mg/Nm Acier Céramique 3 - 6 83,32 1399 1249 Grès Pierre - 19 -...
  • Page 22 Types de poêles La norme DIN 18 891 différencie deux types de poêle, le 1 et le 2. Les poêles de type 1 possèdent une porte à fermeture automatique et peuvent être raccordés à un conduit de cheminée à chargement multiple. Pour des raisons de sécurité, la porte du foyer doit, sauf en cas d’entretien, toujours être fermée.

  • Page 23: Alimentation En Air De Combustion

     Veuillez toujours pousser le bac à cendres jusqu’au bout.  Assurez-vous qu’il y ait assez de ventilation pour la traction du poêle. Le poêle consume de l’oxygène.  Rappelez-vous qu’un ventilateur de cuisine se trouvant dans la même pièce ou dans une pièce attenante provoque une dépressurisation.
  • Page 24 Sécuriser Les Position De Portes Fonctionnement De Fermeture Bac à cendres En secouant la barre de traction plusieurs fois, les cendres tombent dans le bac à cendres. N’oubliez pas que les cendres dans le bac peuvent rester chaudes pendant plusieurs jours. Les cendres doivent être vidées uniquement dans des bacs à...

  • Page 25: Nettoyage Et Entretien

     Mettez du papier de journal ou un brûlot solide ensemble avec des limailles dans la chambre de combustion. Disposez le bois en forme de croix. Ouvrez complètement l'air primaire et l'air secondaire. Tant que le feu ne brûle pas vraiment, vous pouvez garder le bac à cendres légèrement ouvert. Ceci permet de chauffer le verre et vous éviterez la buée de suie.
  • Page 26 TOUT TRAVAIL DE NETTOYAGE ET D’ENTRETIEN DOIT ÊTRE EFFECTUÉ UNIQUEMENT APRES REFROIDISSEMENT COMPLET DU POELE. Les poêles sont construits de manière à ce que l’air secondaire serve en même temps d’ « air de rinçage » pour la vitre. En utilisant le poêle selon les instructions du constructeur, la vitre restera propre la plupart du temps. Malgré cela, une fine couche de cendre est inévitable, à...

  • Page 27: Installation Du Poêle

    Garantie Avant de mettre le poêle en service, il est indispensable de lire le bon de garantie ci-joint. Vous y trouverez les conditions à remplir afin que les droits de garantie soient reconnus. Les dommages causés par une mauvaise manipulation ne sont pas soumis à la garantie. 10.
  • Page 28 Nous vous souhaitons du plaisir et des heures agréables et très confortables avec votre poêle Storch - 26 -...
  • Page 29 - 27 -...

  • Page 30: Všeobecné Informace

    Návod k obsluze Všeobecné informace Technické údaje a rozměry °C mg/Nm mg/Nm Plech Kachle 3 - 6 83,32 1399 1249 Pískovec Kámen - 28 -...
  • Page 31 Konstrukční typy krbových kamen Norma DIN 18 891 rozlišuje krbová kamna na Typ 1 a 2. Kamna podle Typu 1 mají samozavírací dveře a smějí být připojena na komín s více napojeními. Dveře spalovací komory musí být z bezpečnostních důvodů pořád zavřeny s výjimkou přikládání.
  • Page 32 Zajištění spalovacího vzduchu Krbová kamna se smí provozovat pouze v prostorech s dostatečným zajištěním spalovacího vzduchu. To je zajištěno v místnostech, které mají minimálně jedny dveře nebo jedno okno otevíratelné do volného prostoru nebo mají přímé nebo nepřímé propojení spalovacího vzduchu s ostatními místnostmi. Do propojení...
  • Page 33 zajištění dveří provozní poloha uzavírače Popelník Jestliže několikrát potáhnete táhlem roštu, popel se propadne do popelníku. Nezapomeňte, že žhavý popel může být v popelníku i několik dní. Popel vysypávejte pouze do plechových popelnic! V krbových kamnech netopte nikdy bez popelníku! popelník Topení...

  • Page 34: Čištění A Údržba

     Při dalším přikládání se rozhrne žhavý popel rovnoměrně po spalovací komoře a mohou se přiložit 2 -3 polena hrubšího dřeva. Když se dřevo dobře rozhoří, uzavřete primární vzduch. Sekundární vzduch zůstane otevřený.  Po nějaké chvíli, když dojde k rovnoměrnému hoření ohně, můžete začít množství vydaného tepla podle potřeby redukovat.
  • Page 35 Sklo čistěte až poté, co kamna vychladnou. Použijte k tomu navlhčený papír namočený do popela. Můžete tak odstranit saze ze skla. Potom navlhčete čistý papír a sklo dočistěte. Běžně dochází při čištění skla krbových kamen také k využívání tekutých čistících prostředků. Ty však mohou v mnohých případech, nezávisle na složení čistícího prostředku a jeho spolupůsobení...
  • Page 36 10. Instalace krbových kamen 10.1 Požadavky na umístění Krbová se smějí umístit pouze v místnostech a na místech, kde svou polohou, stavebními okolnostmi a způsobem využití nezpůsobí žádné ohrožení. Pro řádný provoz krbových kamen musí mít půdorys místnosti umístění takový tvar a velikost, že do ní...
  • Page 37 Přejeme Vám mnoho radosti a příjemně strávených hodin s Vašimi krbovými kamny Storch. - 35 -...
  • Page 38 Mohnweg 1 D – 90613 Großhabersdorf GERMANY www.storch-kamine.de info@storch-kamine.de - 36 -...
