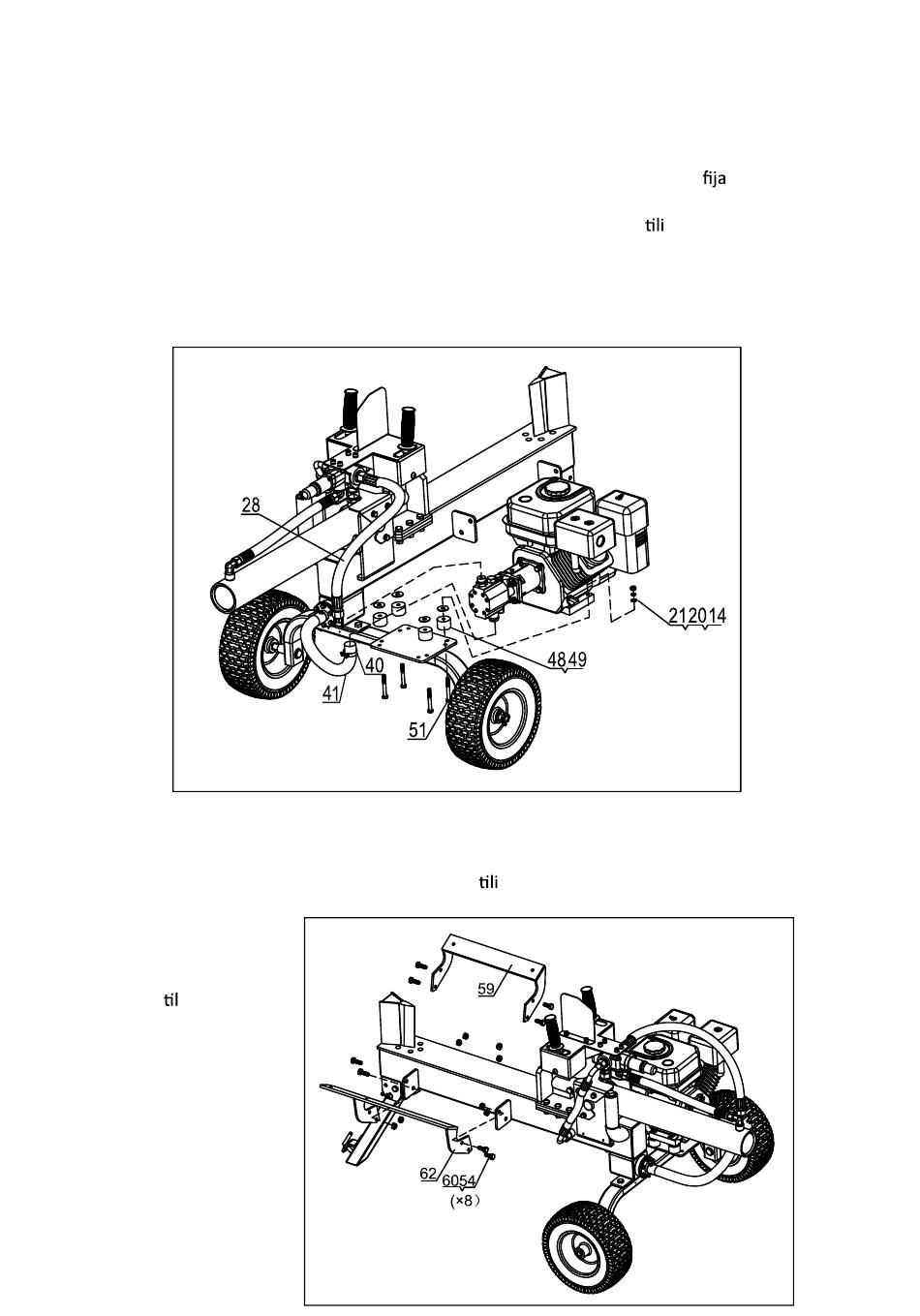

PASO 4: Fijar el motor y la bomba de engranajes
1. Coloque cuatro juegos de tacos de poliuretano (49 #) y una arandela plana grande
Ø10 (48 #) en la placa de montaje del motor. Coloque el motor sobre ellos do con
un tornillo hexagonal M8x65 (51 #), una arandela plana Ø8 (21 #), una arandela de
seguridad Ø8 (20 #) y una tuerca de seguridad de nylon M8 (14 #) u zando dos llaves
de 13 mm.
2. Instale el tubo de entrada de aceite (28 #) en la parte superior de la bomba de
engranajes, y el tubo de aceite libre (41 #) en la parte inferior de la bomba de
engranajes apriete con una abrazadera (40 #).
PASO 5: Fijar el soporte del tronco
1. Fije el soporte del tronco B (59 #) a la viga u zando un tornillo hexagonal M10x25
(60 #) y una tuerca de seguridad de nylon M10 (54 #) y apriételo con dos llaves de 17
mm.
2. Fije el soporte del
tronco A (62 #) a la
viga u izando un
tornillo hexagonal
M10x25 (60 #) y una
tuerca de seguridad
de nylon M10 (54 #) y
apriételos con dos
llaves de 17 mm.
